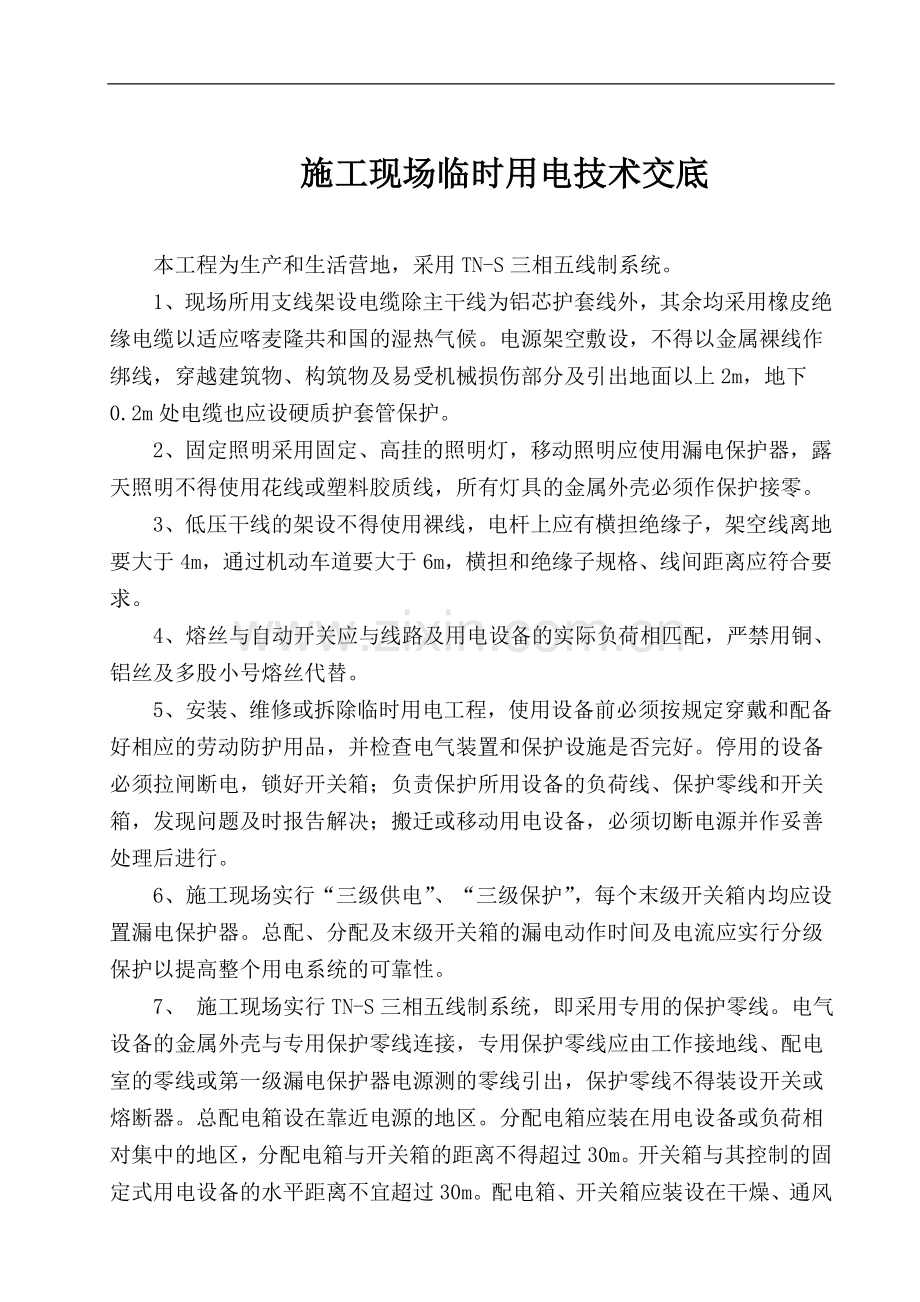

施工现场临时用电技术交底
本工程为生产和生活营地，采用TN-S三相五线制系统。
1、现场所用支线架设电缆除主干线为铝芯护套线外，其余均采用橡皮绝缘电缆以适应喀麦隆共和国的湿热气候。电源架空敷设，不得以金属裸线作绑线，穿越建筑物、构筑物及易受机械损伤部分及引出地面以上2m，地下0.2m处电缆也应设硬质护套管保护。
2、固定照明采用固定、高挂的照明灯，移动照明应使用漏电保护器，露天照明不得使用花线或塑料胶质线，所有灯具的金属外壳必须作保护接零。
3、低压干线的架设不得使用裸线，电杆上应有横担绝缘子，架空线离地要大于4 m，通过机动车道要大于6m，横担和绝缘子规格、线间距离应符合要求。
4、熔丝与自动开关应与线路及用电设备的实际负荷相匹配，严禁用铜、铝丝及多股小号熔丝代替。
5、安装、维修或拆除临时用电工程，使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。停用的设备必须拉闸断电，锁好开关箱；负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决；搬迁或移动用电设备，必须切断电源并作妥善处理后进行。
6、 施工现场实行“三级供电”、“三级保护”，每个末级开关箱内均应设置漏电保护器。总配、分配及末级开关箱的漏电动作时间及电流应实行分级保护以提高整个用电系统的可靠性。

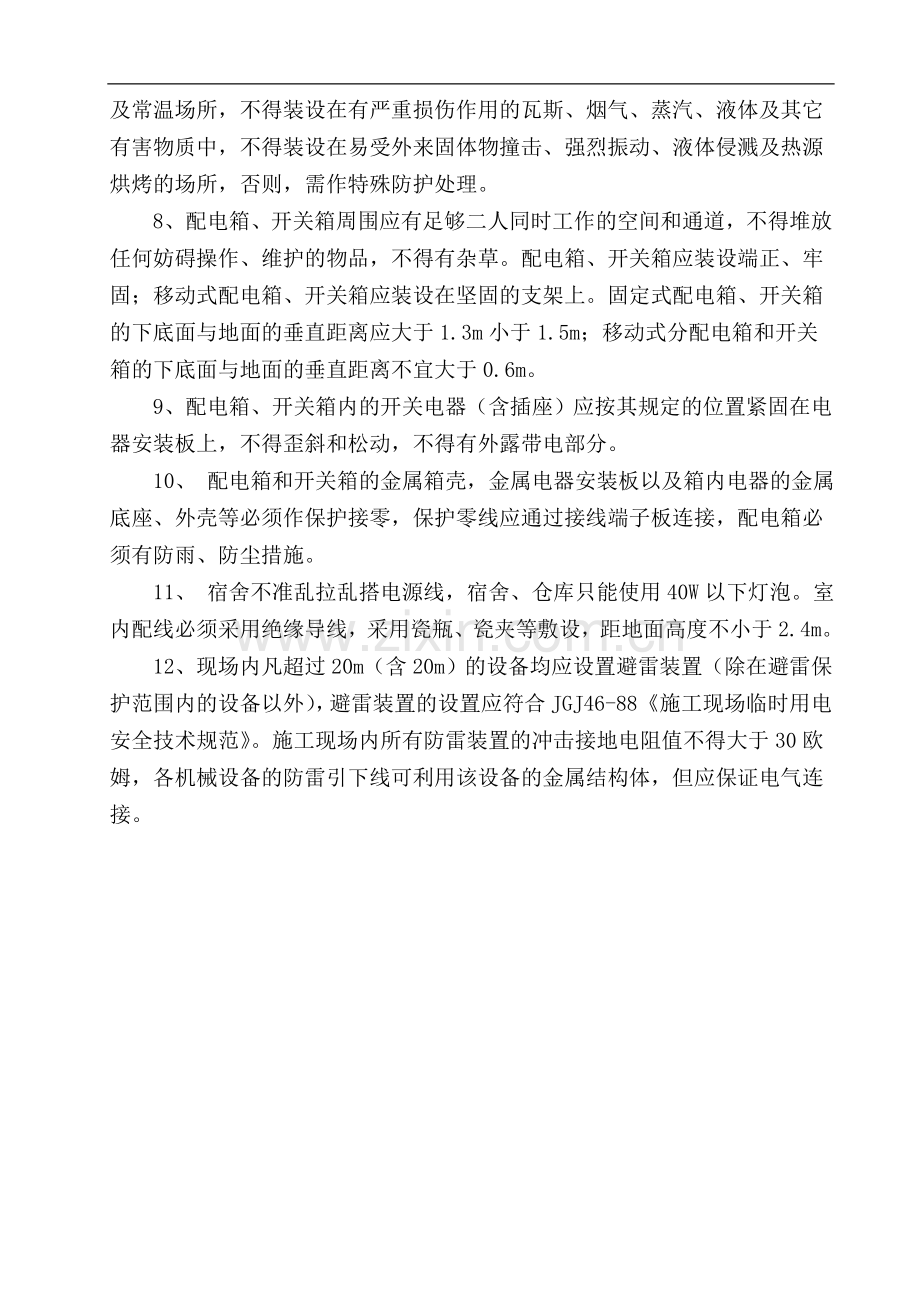

7、 施工现场实行TN-S三相五线制系统，即采用专用的保护零线。电气设备的金属外壳与专用保护零线连接，专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源测的零线引出，保护零线不得装设开关或熔断器。总配电箱设在靠近电源的地区。分配电箱应装在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过30m。配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害物质中，不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所，否则，需作特殊防护处理。
8、 配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维护的物品，不得有杂草。配电箱、开关箱应装设端正、牢固；移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底面与地面的垂直距离应大于1.3m小于1.5m；移动式分配电箱和开关箱的下底面与地面的垂直距离不宜大于0.6m。
9、配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动，不得有外露带电部分。
10、 配电箱和开关箱的金属箱壳，金属电器安装板以及箱内电器的金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接，配电箱必须有防雨、防尘措施。
11、 宿舍不准乱拉乱搭电源线，宿舍、仓库只能使用40W以下灯泡。室内配线必须采用绝缘导线，采用瓷瓶、瓷夹等敷设，距地面高度不小于2.4m。
12、现场内凡超过20m（含20m）的设备均应设置避雷装置（除在避雷保护范围内的设备以外），避雷装置的设置应符合JGJ46-88《施工现场临时用电安全技术规范》。施工现场内所有防雷装置的冲击接地电阻值不得大于30欧姆，各机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。
