美化天线施工安装规范
1 目的
通过对公司美化天线施工安装规范进行规定，规范美化天线施工安装，提高美化天线的施工安装质量。
2 适用范围
本规范适用于公司或外协生产加工的美化天线施工安装。
3 相关标准
本规范与要求依据以下相关条文：
（1）《移动通信基站防雷与接地设计规范》YD5068-98通信行业标准。
（2）《移动局（站）雷电过电保护工程设计规范》YD/T5098-2001通信行业标准。
（3）《计算机信息系统防雷保安器》GA173-1998社会公共安全行业标准。
（4）中华人民共和国信息产业部发布的关于中华人民共和国通信行业标准YD/T1059-2000《移动通信系统基站天线技术条件》。
（5）《移动通信系统基站技术条件》YD/T1059-2000通信行业标准。
（6）《无线通信用50Ω泡沫聚乙烯绝缘螺纹射频通信电缆》YD/T1092-2000通信行业标准。
（7）《无线通信用50Ω泡沫聚乙烯绝缘超柔螺纹射频通信电缆》YD/T1119-2001通信行业标准。
4 美化天线施工

4.1 施工计划
制定完善的施工计划保证美化天线在施工安装过程中有条不紊的进行。
4.2 施工培训
施工前先对工人进行安装前培训。
包括安全培训及安装培训,安全培训包括安全纪律学习及安全知识学习,安装培训包括安装规范培训及安装要点培训。
4.3 现场督导
4.3.1 施工现场将安排现场督导对现场材料和施工进行督导，对现场进行突发事件及时的处理和汇报。

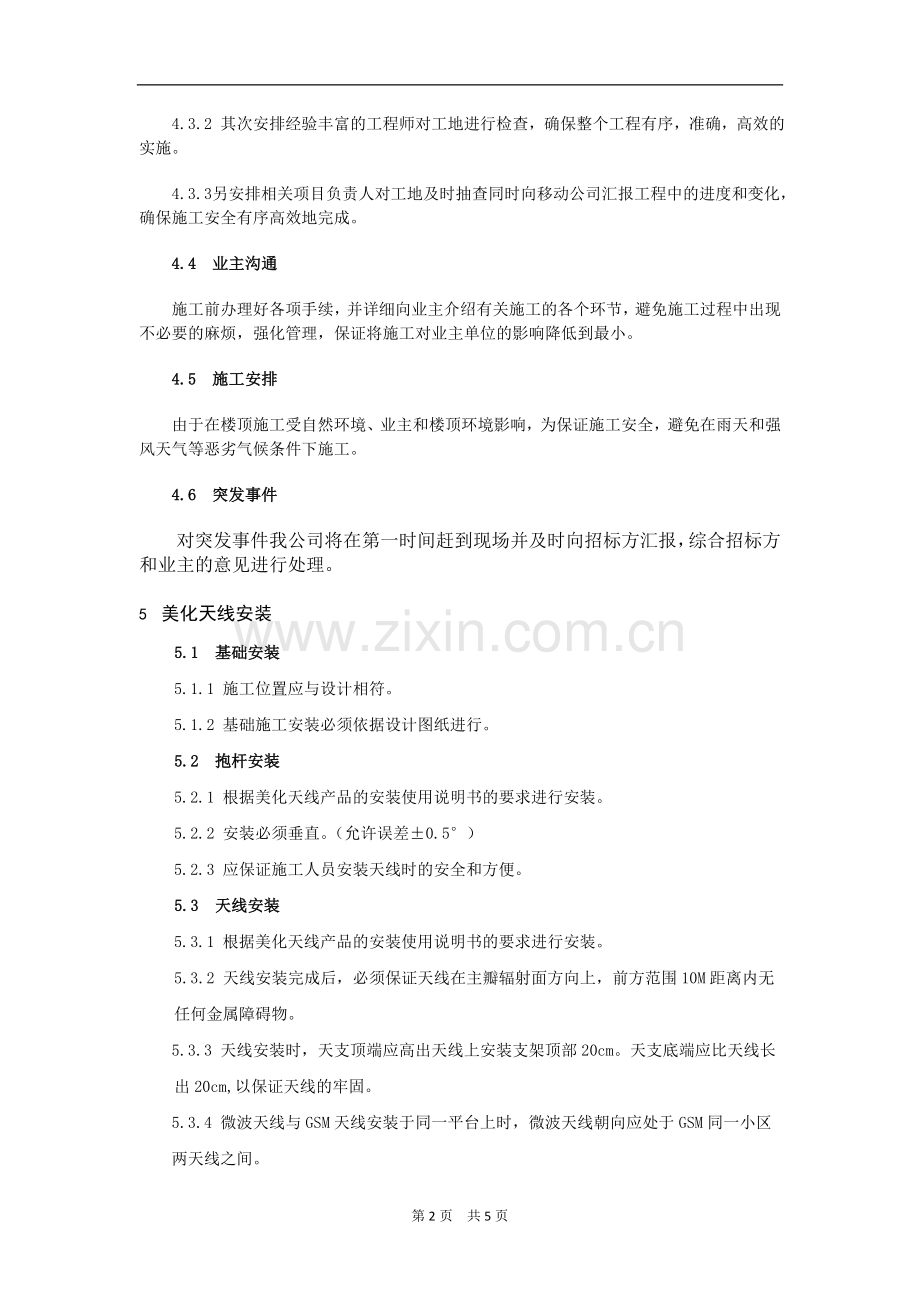

4.3.2 其次安排经验丰富的工程师对工地进行检查，确保整个工程有序，准确，高效的实施。
4.3.3 另安排相关项目负责人对工地及时抽查同时向移动公司汇报工程中的进度和变化，确保施工安全有序高效地完成。
4.4 业主沟通
施工前办理好各项手续，并详细向业主介绍有关施工的各个环节，避免施工过程中出现不必要的麻烦，强化管理，保证将施工对业主单位的影响降低到最小。
4.5 施工安排
由于在楼顶施工受自然环境、业主和楼顶环境影响，为保证施工安全，避免在雨天和强风天气等恶劣气候条件下施工。
4.6 突发事件
对突发事件我公司将在第一时间赶到现场并及时向招标方汇报，综合招标方和业主的意见进行处理。
5 美化天线安装
5.1 基础安装
5.1.1 施工位置应与设计相符。
5.1.2 基础施工安装必须依据设计图纸进行。
5.2 抱杆安装
5.2.1 根据美化天线产品的安装使用说明书的要求进行安装。
5.2.2 安装必须垂直。（允许误差±0.5°）
5.2.3 应保证施工人员安装天线时的安全和方便。
5.3 天线安装
5.3.1 根据美化天线产品的安装使用说明书的要求进行安装。
5.3.2 天线安装完成后，必须保证天线在主瓣辐射面方向上，前方范围10M距离内无
任何金属障碍物。
5.3.3 天线安装时，天支顶端应高出天线上安装支架顶部20cm。天支底端应比天线长
出20cm,以保证天线的牢固。
5.3.4 微波天线与GSM天线安装于同一平台上时，微波天线朝向应处于GSM同一小区
两天线之间。
5.4 馈线安装
5.4.1 馈线的量裁布放，按照节约的原则，先量后裁。馈线的允许余量为3％。
5.4.2 制作馈线接头时，馈线的内芯不得留有任何遗留物。
5.4.3 接头必须紧固无松动、无划伤、无露铜、无变型。
5.4.4 布放馈线时，应横平竖直，严禁相互交叉，必须做到顺序一致。两端表识明确，并两端对应。表识应粘贴与两端接头向内约20CM处。
5.4.5 馈线必须用馈线卡子固定，垂直方向馈线卡子间距≤1.5m，水平方向馈线卡子间距≤1m。如无法用馈线卡子固定时，用扎带将馈线之间相互绑扎。
5.4.6 馈线的单次弯曲半径应符合以下要求：7／8″馈线＞30CM；5／4″馈线＞40CM，15/8″＞50CM 。（或大于馈线直径的10倍）。馈线多次弯曲半径应符合以下要求：7／8″馈线＞45CM；5／4″馈线＞60CM，15/8″＞80CM 。
5.4.7 馈线在布放、拐弯时，弯曲度应圆滑、无硬弯。并避免接触到尖锐物体，防止划伤进水，造成故障。
5.4.8 馈线进线窗外必须有防水弯，防止雨水沿馈线进入机房。防水弯的切角应大于等于60º。
5.4.9 馈线、信号线必须与（220V以上）的电源线有20cm以上的间距。
5.4.10 天线、馈线等器件、线缆必须标识明确，一一对应。
5.4.11 室外必须用黑扎带，室内必须用白扎带，绑扎时应整齐美观、工艺良好。
5.5 跳线安装
5.5.1 1／2″跳线的单次弯曲半径应≥20cm；多次弯曲半径应≥30cm。
5.5.2 跳线与天线、馈线的接头应连接可靠，密封良好。
5.5.3 跳线应用扎带绑扎牢固，松紧适宜，严禁打硬折、死弯，以免损伤跳线。
5.5.4 应避免跳线与尖锐物体直接接触。
5.5.5 跳线与天线的连接处应留有适当的余量，以便日后维护。
5.5.6 跳线与馈线的接头处应固定牢靠，防止晃动。
5.6 防雷接地装置安装
5.6.1 铁塔的两道防雷地线（40mm×4mm以上的镀锌扁铁），应直接由避雷针从铁塔两对角接至防雷地网。
5.6.2 主馈线必须有至少两道以上防雷接地线。
5.6.3 当馈线长度小于30米时， 在塔上平台馈线垂直拐弯后约1m处做第一道防雷接地线，在馈线进线窗外（防水弯之前）或水平拐弯前约1m处做第二道防雷接地线。
5.6.4 当馈线长度大于30米时，除第一、第二道防雷接地线外，在铁塔馈线中间位置做第三道防雷接地线。
5.6.5 室外水平走向馈线大于5米时（小于15米），须在增加一道防雷接地线，超过15米时，在水平走向馈线中间在增加一道防雷接地线。
5.6.6 制作主馈线防雷接地线必须顺着雷电泻流的方向单独直接接地，防雷接地线禁止回弯、打死折。
5.6.7 主馈线地线制作好以后必须用胶泥、胶带的缠绕密封。
5.6.8 密封包长度应超过密封处两端约5CM左右。在密封包的两端应用扎带扎紧，防止开胶渗水。
5.6.9 防雷接地点应该接触可靠、接地良好，并涂覆防绣油（漆）。
5.6.10 室内馈线避雷器接地线必须接至室外防雷接地排（室外防雷地排的安装位置必须低于避雷器的位置或高度）。
5.6.11 馈线（铁塔）的防雷地阻必须小于标准10Ω（国标）。
5.7 胶泥、胶带的使用
5.7.1 室外的每一个裸露接头都必须用胶泥、胶带做密封防水处理。
5.7.2 胶泥、胶带的缠绕必须为两层，第一层先从上向下半重叠连续缠绕，第二层应从下上半重叠连续缠绕，缠包时应充分拉伸胶带。
5.7.3 胶带缠绕为三层，第一层先从下向上半重叠连续缠绕，第二层应从上向下半重叠连续缠绕，第三层在从下向上半重叠连续缠绕，绕缠包时应充分拉伸胶带。
5.8 方位角的调整
5.8.1 天线方位角必须和设计要求相符合。（允许误差±5°）
5.8.2 同一扇区两个单极化天线的方位角必须一致，（允许误差在±5°）
5.9 俯仰角的调整
俯仰角必须和设计要求相符合。（允许误差±0.5°）
5.10 安装测试
5.10.1 天线的驻波比应小于1.4。(工作频段)
5.10.2 全向基站的天馈线驻波比应小于1.40。(工作频段)
5.10.3 定向基站的天馈线驻波比应小于1.40。(工作频段)
6 美化天线施工安装安全及注意事项
6.1 高空作业施工人员必须有登高证，要求持证上岗。
6.2 天线、馈线等器件、线缆必须两端标识明确，一一对应。
6.3 跳线和馈线绑扎时，室外必须用黑扎带，室内必须用白扎带，绑扎应整齐美观、工艺良好。
6.4 施工完毕后应及时清理施工场地，必须保证施工现场清洁卫生。
6.5 高空作业时,必须系安全带；地面作业，必须戴安全帽；严禁雷雨大风天进行高
空施工作业。
