集成华府施工组织设计.doc

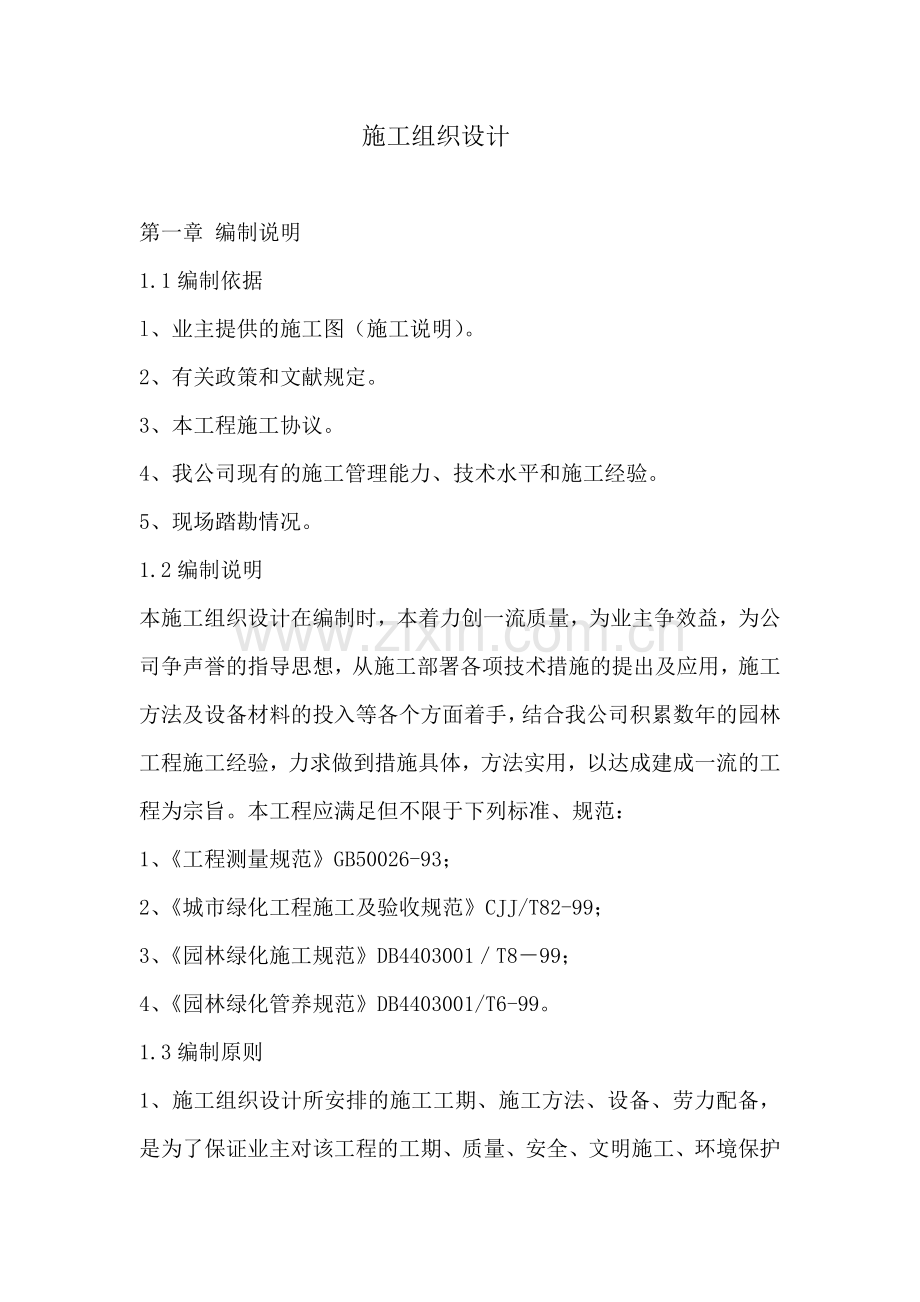

施工组织设计

第一章 编制说明
1.1编制依据
l、业主提供的施工图（施工说明）。
2、有关政策和文献规定。
3、本工程施工协议。
4、我公司现有的施工管理能力、技术水平和施工经验。
5、现场踏勘情况。
1.2编制说明
本施工组织设计在编制时，本着力创一流质量，为业主争效益，为公司争声誉的指导思想，从施工部署各项技术措施的提出及应用，施工方法及设备材料的投入等各个方面着手，结合我公司积累数年的园林工程施工经验，力求做到措施具体，方法实用，以达成建成一流的工程为宗旨。本工程应满足但不限于下列标准、规范：
1、《工程测量规范》GB50026-93；
2、《城市绿化工程施工及验收规范》CJJ/T82-99；
3、《园林绿化施工规范》DB4403001／T8－99；
4、《园林绿化管养规范》DB4403001/T6-99。
1.3编制原则
1、施工组织设计所安排的施工工期、施工方法、设备、劳力配备，是为了保证业主对该工程的工期、质量、安全、文明施工、环境保护等方面的规定。
2、施工组织设计是按实事求是的原则进行编制的，所定工期，施工方法，采用的设备等有关措施都将是中标后实行性施工组织设计的依据和基础。
3、本工程必须按业主的规定、招标文献、设计文献、国家现行的设计规范、施工规范、验收标准、等有关文献规范进行组织施工，施工过程中必须做到科学管理、精心组织、精心施工，保证本工程安全、优质、如期完毕。
4、根据对本项目现场实际调查状况和本地气候环境条件，结合本公司施工实际情况，及我们在类似工程施工中积累的施工经验、技术总结及工法等科技成果、本公司施工力量和机械设备装备情况，认真进行本施工组织设计的编制。

第二章 工程概况
2.1 工程概述
（1）、工程名称：《集成华府》社区景观工程。
（2）、工程地点：泸州酒城大道三段（新七中旁）
（3）、资金来源：发包人自筹资金。
（4）、承包方式：包公包料、包工期、包质量、包安全、包文明施工、包维修2年、包分项工程验收合格和建筑物后退红线外的景观移交泸州市园林局。
2.2工程内容、范围：承担本工程设计施工图中的景观绿化工程的填种植土、绿地排水、水电系统、地埋灯、庭院灯、地表铺装与构筑物、岗亭、栏杆、围墙、社区道路和零星工程等内容（集成华府景观设计图中除灌木、乔木植物绿化外），由乙方组织施工。承担本工程设计施工图中的所有景观工程（绿化工程除外）。
2.3 施工现场条件
施工现场交通便捷，施工场地、水、电、通讯等相关事项都已经完善。

第三章 人力及资源、机械保证措施
3.1施工组织
我公司为了能对整个工程实行有效地全面统一的施工组织管理，在施工组织过程中，将成立集成华府景观绿化工程项目经理部，其基本职责是对整个工程的操作过程和指导进行控制，涉及进度、质量、安全、文明施工等。项目经理部下设项目副经理、项目技术负责人、综合部、施工技术部、质安部、材料设备部、计财部、后勤办公室等部门，同时挑选一批技术高、手艺好的绿化班、土建班、机械班、安装班等到各专业班实行各项工种的施工任务。
3.2施工部署
由于本工程为达成高水平环境工程，为了保证工期和质量，体现设计意图，我公司组织最佳的施工程序。全力实现如下施工目的：
1、工程质量目的：保证合格工程。
2、工程进度目的：协议规定，在130日历天内完毕。
3、安全生产目的，防止重伤，杜绝死亡，达成无重伤亡事故、无中毒事故等“五无”规定。安全检查达标。
4、文明施工：努力做好规范管理，场容和场貌创一流水平，创建文明施工工地。
3.3重要管理人员
我施工单位已经配备好了施工单位负责人、项目经理、技术负责人、施工员、材料员、资料员等相关管理人员。
3.4劳动力计划
本项目拟投入管理人员8人，施工人员40人。
3.5劳动力保证措施
1、公司投入充足的管理人员，根据项目施工生产的动态需要，及时补充有关管理人员，加强项目管理力量。
2、与内地有关劳动管理机构签订长期协议，根据施工需要，合理安排劳动力的配备。
3、在综合办公室的统一管理下，掌握和引导项目施工人员思想，做好有关思想工作，提高项目员工的工作积极性，发挥最大的施工效益。
3.6材料保证措施
1、由材料部建立有关材料的合格分供方名单，建立各种材料物资的规格、供应单位、质量情况、信息价格，销售条件和售后服务态度档案，按此档案进行材料的采购。
2、项目部建立材料采购专项资金，保证充足的材料资金需要。
3、进场后及时对有关材料做质量检查，合格的材料方可投入建设使用。
4、在场材料物资，需作好严格的防雨防潮措施。
3.7资金保证措施
1、本项目设备绝大部分是自身设备，只有少量购置，设备购置资金不大。
2、建立材料采购专项资金，保证材料购置需要。
3、业主的工程进度款拨付到位后，优先拨付生产用款。
3.8拟投入施工机械设备
1 小挖掘机 1台 ； 2 自卸汽车 2辆 ； 3 手推车 15个
4 切割机1台； 5 测量机械 各型 1套 ； 6 搅拌机2台
7 砼振捣器 各型 6 套 ；8 型材切割机 2； 9电工仪表1 个

第四章 工程进度计划及工期保证措施
4.1工程施工计划本工程施工进度计划是根据协议签订的总工期130天依据进行编制。拟定本工程总工期为130天，开工日期为:2023年11月6日,竣工日期为:2023年3月16日。
4.2工期保证措施
1、投入方面
⑴配备足够的施工机械，缩短分段工期，提高工效。
⑵增长工作人数、增长工作班次，充足运用时间进行施工。
2、组织施工方面
⑴由公司重要领导担任项目指挥，选调优秀管理人员组成“集成华府景观绿化工程项目经理部”，对工程实行计划、组织、协调、控制、监督和指挥职能，同时派出技术过硬，吃苦的施工队伍，保证高标准地完毕本工程的施工任务。
⑵在施工中以业主一级进度计划为控制，以协议二级进度为依据，编制具体施工计划，细划各分项工程控制竣工日期，运用公司内外部的有利条件，采用动态管理，使施工组织科学化、合理化，保证阶段计划按期或提前完毕。
⑶推行全面计划管理，认真编写切实可行的工程总进度计划和相应的月、旬、周施工作业计划，使施工生产上下协调，长短计划衔接，坚持日平衡，周调度，保证月计划的实行，从而保证总工期的实现。
⑷为了加快施工进度，采用措施，合理安排穿插施工作业，保证施工科学地有顺序地进行，发明条件保证工期。
⑸充足做好开工前的各项准备工作。
①认真做好图纸会审工作。
②及早做出材料、设备、工具、购配件的计划，并按进度计划安排进场。
⑹采用新技术、新工艺。
⑺建立各级责任制，实行重奖重罚。
⑻建立甲、乙双方联合例会制度，例会每半月一次，检查半月计划实行情况，研究解决影响工程进度的关键，安排下半月的工作。
⑼建立卫生管理小组，加强对食堂和住所卫生监督检查与管理，减少病员，保证正常施工。
⑽采用关键因素控制法随时检讨工作，以保证计划顺利进行。
4.3进度控制办法
为了保证工期，兹对影响进度的关键因素逐个进行分析，以随时检讨施工进度管理工作。
1、设备因素：
重要表现：⑴到位不及进；⑵状态不好
对 策：⑴、做好关键设备如挖掘机、发电机、搅拌机等进场安装计划。安装计划应涉及设备运送、安装与调试所需时间并考虑不利天气因素。⑵、加强设备维护。专人定期检查、维修。合理选择、配置施工机械，做好维护检修工作，保持机械设备的良好技术状态。
2、材料因素：
重要表现：⑴到位不及时；⑵质量不符规定。
对 策：做出材料五阶段控制。
3、人员因素：
重要表现：⑴人手局限性；⑵各工种间人手不匹配。
对 策：做好用工记录，并注意分析各工种之间的关系，找出控制工种并增长人手。
4、设计因素：
重要表现：⑴图纸供应不上；⑵变更频繁前后矛盾。
对 策：⑴根据施工进度情况，提前书面致函甲方提供图纸；⑵收到图纸或变更告知及时组织技术人员研究，所导致影响之材料及时整理；⑶因设计问题而导致工期延误、停工窝工等损失在规定的时限内（一般为三天）书面致函总监。
5、配套工程
因素：重要表现⑴配套工程跟不上等；⑵协调不力衔接不好。
对策：⑴根据总工期或进度情况制定和修订各专业施工进度计划；⑵规定各专业施工队根据总进度计划，编制专业施工具体进度计划表；⑶审核专业工程进度计划，对所有穿插施工的项目，明确工作场地交接日期；⑷对专业工程进度计划中也许延误的工作（如到货期等），应故意识地安排于重要后续工作之前；⑸定期召开各专业施工队的进度协调会，并将会议形成纪要。
6、资金因素：
重要表现：⑴到位不及时。
对 策：⑴设专人负责由专人负责于每月25日前将进度款申请报告交甲方代表，进度款中涉及月度施工完毕工程月报。⑵及时做好资金使用计划，合理安排支出。
7、进度管理：
重要不良表现：⑴缺少统筹预见；⑵缺少计划指导；⑶人员调配不力；⑷不重视记录工作等。
对策：重要办法涉及做好计划安排；作好报表系统；例会制度等；分述以下：
⑴计划安排：根据工程工期紧的特点，采用分阶段计划形式。
　总进度计划表----编制时间：项目初期，每月1日调整；编制：施工技术组、项目经理；执行：各部门、各施工队、各班组。
　月进度计划表----编制时间：每月1日；编制：施工技术组、项目经理；执行：各部门、各施工队、各班组。
　周进度计划表----编制时间：周日；编制：施工技术组、项目经理；执行：各部门、各施工队、各班组。
⑵记录工作安排：记录工作由项目经理安排专人负责。应注意做好施工日记、周报、月报等报表。
⑶工程例会制度：为能及时贯彻甲方和监理的规定，加强进度控制，实行各种例会制度。
每日碰头会----召集：项目经理，时间：每日下午6:30分，参与人员：重要技术与生产负责人，重要议题：当天进度质量情况、每日施工安排、注意事项等。
每周例会----召集：项目经理；重要议题：进度、质量、安全生产情况、合约执行情况、物料供应情况、行政、决议事项等。
月度例会----召集：项目经理；时间：每月底；参与人员：重要技术与生产负责人，并邀请甲方、监理参与；重要议题：本月施工总结、进度、质量、物料供应、设备状况、设计图纸问题、下月施工进度计划、决议事项等。
8、质量／安全因素：质量事故或工伤对项目进度效益影响极大，必须按有关规定严格执行。

第五章 施工准备与总平面布置及管理
5.l 施工准备工作及管理
l、制定施工准备工作计划
工程项目施工准备分为技术准备、物资准备、劳动力组织准备和施工现场准备。为了贯彻各项施工准备工作，加强对其检查、必须根据各项施工准备的内容时间和人员，编制施工准备工作计划。施工准备工作计划如下：
序号 准备项目 内 容 时间（天） 责任部门
1 建立施工组织机构 成立项目经理部、明确岗位责任 1 公司
2 熟悉、审查施工图 熟悉、审查施工图纸，了解设计目的，设计专图 2 项目经理部、设计部
3 编写施工图预算 计算工程量及取费 1 计财部
4 编写施工组织设计 拟定施工方案和技术措施 3 施工技术部
5 图纸会审 所有施工图 1 施工技术部
6 现场平面布置 按总平面图布置水、电及临时设施，材料堆场 3 项目经理部
7 现场定位放线 点线复核，建立平面定位控制网 3 项目经理部
8 重要机具进场 机械设备进场到位 1 项目经理部
9 重要材料进场 急用材料进场 2 项目经理部
10 劳动力进场 组织劳动力陆续进场、进行三级安全技术教育 2 项目经理部
11 进度计划交底 总进度安排及明确各部门的任务和期限 2 项目经理部
12 质量安全交底 明确质量等级特殊规定，加强安全劳动保护 3 项目经理部
2、技术准备
技术准备是施工准备的核心，任何技术的差错或隐患都也许引起人身安全和质量事故，导致人、财、物的损失，因此必须认真细致地做好技术准备工作。具体有以下内容：
⑴施工图纸会审：组织技术人员认真学习设计施工图，掌握施工图纸的所有内容，熟悉设计目的、设计意图、领略设计效果，提出合理化建议。
⑵会同有关单位搞好现场接受工作：现场交接的重点是施工测量与有关资料的移交，熟悉场地情况，涉及场地构筑物、管线埋设、种植条件等。
⑶编制施工图预算：依据设计施工图，招投标文献，协议条款编写具体施工图预算，它是签订协议、工程结算、进度拨款、成本核算、材料计划编制、加强经营管理的重要依据。
⑷编制施工组织设计：它是指导施工现场合有生产活动的技术经济文献，阐明施工工艺和重要项目的施工方法、劳动力组织和工程进度、质量、安全、文明施工的保证措施，收集以前施工的各种经验，针对本工程的特点和难点，以及建设单位的规定，编制切实可行的施工方案。
⑸技术交底：在工程开工前，工程技术负责人应组织参与施工的人员进行技术交底，应结合具体工程内容、施工现场、关键工序和施工难点的质量规定、操作要点及注意事项，验收标准等进行交底。技术交底采用“双层三级制”，交底后施工人员认真反复学习，贯彻执行。
3、物资准备
物资准备工作涉及村料准备，施工机具准备和安全防护用品的准备。
⑴材料准备
①对重要建筑材料，应根据实际情况做好材料采购计划，分批进场，对各种材料的入库、检查、保管和出库应严格遵守公司质量文献的规定，同时加强防盗、防火的管理。
②施工机具准备：根据施工工艺的需要，编制施工机械使用计划，工程进度规定，拟定进退场的时间，对公司自有的机械设备，提前检修，保养好，对于需租赁的大型设备，提前签好租赁协议。
③安全防护用品的准备：
重要安全防护用品需用量计划详如表5-2《安全防护用品计划表》
4、劳动力组织
施工组织机构在前面已有详述，本项目的施工队伍均由本公司具有丰富园林施工、绿化管养、圆建施工、电器安装经验的职工带班。依工程规定，拟成立园林绿化施工班、绿化管养班、圆建施工、电器安装等二个施工班组，四个班组合计投入施工人员150人。劳动力组织还必需做到：
⑴按照开工日期和工程进度规定，组织劳动进场。
⑵对职工进行安全，防火和文明施工等方面的教育，并安排好职工生活。
⑶向施工班组、工人进行施工组织设计进度计划、质量、安全等方面的技术交底。建立健全各项管理制度，规范职工行为。
表5-2 安全防护用品计划表
序号 名称 规格 单位 数量 备注
1 安全帽 塑料 顶 60
2 手套 双 20
3 水鞋 双 25
4 防护衣 套 15
5 安全警示带 圈 20
6 消防栓 Φ50 个 2
7 漏电保护器 个 10
5、 施工现场准备
会同各有关单位做好现场的移交、接受工作，重点是项目场地红线，施工测量放线点，施工场地等。安排好施工道路，施工出入口。按施工现场总平面布置图布置施工平面（施工总平面布置图见附图表3）：安排好生活、办公场合，材料堆场，成品、半成品仓库等用地（临时用地见下页表5-3）。积极与业主、监理单位就工程项目施工管理方面接洽。
5.2施工总平面布置
为了减少各种材料的运距，避免无效劳动，有效地组织现场的平面交叉作业，更好地运用场地，保证做到文明施工，施工平面管理工作设有专业人负责分片分项包干管理，未经工地负责人批准，任何人不得任意改变。
1、设立现场领导小组，现场领导小组是现场施工生产的指挥中心，办公室内备各工种进度控制图，做到现场施工有条不紊，高质量、高速度、高效率的运转。
2、现场临时设施，我们在使用方面希望得到甲方的许可，以及与其它相关单位之间的互相协调，管理人员要经常检查督促，有问题出现时，要及时解决问题。
3、施工现场的水准点及座标点应有明显标志；并加以妥善保护，任何人不得损坏。
4、所有临时设施必须甲方的规划规定办，按质量规定办，不能马虎凑合减少标准，一定要保证运送道路畅通无阻。
5、对整个现场的布置和保持，管理人员要经常督促并贯彻到实处。

第六章 重要项目施工方法
6.1景观工程施工方法
本景观工程重要涉及有社区道路、铺地、景亭、花池等，详见相关施工图纸。
6.1.1地面铺装施工方法
工艺流程：素土夯实→水泥石粉碴垫层→C20砼垫层→清理基层→弹线→试拼→扫浆→铺结合层→铺面层→擦 缝。
1、素土夯实
素土夯实采用振动夯实机。每个夯窝之间的距离，可根据需要间隔2-3个夯位，接上夯之邻的二道夯位进行打夯，二道夯完毕后，再进行三夯位的打夯。夯实后，填土密实度在基础以下0-80cm达成95%以上，80cm以下密实度达成85-90%。
2、煤渣砖垫层
煤渣砖计算出每车可铺面积，推算出每车间距，将每次所需量备齐后，发水浸透，保证煤渣砖的最佳含水量（8%-10%）。然后根据实验室测出的煤渣砖的容重算出每平方水泥用量，将水泥均匀的摊铺在煤渣砖上。用稳定土搅合机翻拌2遍，人工立即牵十字交叉线将煤渣砖找平，用压路机碾压密实，即完毕煤渣砖摊铺和压实。
3、C15砼垫层
砼混合料在拌合场用搅拌机生产，砼按照设计规定进行配比。砼拌合后，人工进行摊铺，采用平板振动或卡板振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3遍。砼垫层以人工进行收浆，成型后2-3小时且物触无痕迹时，洒水养护保持湿润。
4、清理基层
⑴基层施工时，必须按规范规定预留伸缩缝。
⑵抄平，以地面±0.00的抄平点为依据，在周边弹一套水平基准线。水泥砂浆结合层厚度控制在10-15mm之间。
⑶清扫基层表面的浮灰、油渍松散砼和砂浆，用水清洗湿润。
5、弹线
根据板块分块情况，挂线找中，在装修区取中点，拉十字线，根据水平基准线，再标出面层标高线和水泥砂浆结合层线，同时还需弹出流水坡度线。
6、试拼
⑴根据找规矩线，对每个装修区的板块，按图案、颜色、纹理试拼达成设计规定后，按两方向编号排列，按编号放整齐。同一装修区的花色、颜色要一致。缝隙如无设计规定，不大于1mm。
⑵根据设计规定把板块排好，检查板块间缝隙，核对板块与其它管线、洞口、构筑物等的相对位置，拟定找平层砂浆的厚度，根据试排结果，在装修区重要部位弹上互相垂直的控制线，引到下一装修区。
7、铺装结合层
采用1:3的干硬性水泥砂浆，洒水湿润基层，然后用水灰比为0.5的素水泥浆刷一遍，随刷随铺干硬性水泥砂浆结合层。根据周边水平基准线铺砂浆，从里往外铺，虚铺砂浆比标高线高出3-5mm，用括尺赶平，拍实，再用木抹子搓平找平，铺完一段结合层随即安装一段面板，以防砂浆结硬。铺张长度应大于1m，宽度超过板块宽20-30 mm。
8、铺面层
铺镶时，板块应预先浸湿晾干，拉通线，将石板跟线平稳铺下，用橡皮锤垫木轻击，使砂浆振实，缝隙、平整度满足规定后，揭开板块，再浇上一层水灰比为0.5的水泥素浆正式铺贴。轻轻锤击，找直找平。铺好一条，及时拉线检查各项实测数据。注意锤击时不能砸边角，不能砸在已铺好的板块上。
9、灌、擦缝
板块铺完养护2天后在缝隙内灌水泥浆、擦缝。水泥色浆按颜色规定，在白水泥中加入矿物颜料调制。灌缝1－2h后，用棉纱醮色浆擦缝。缝内的水泥浆凝结后，再将面层清洗干净。
10、成品保护
铺装完后严禁初期上人走动，表面覆盖锯末、席子、编织袋等予以保护。
6.1.2砖砌体施工方法
砖砌体采用M5水泥砂浆MU7.5机制砖砌筑，表面用20厚1:3水泥砂浆抹面。
1、材料规定
⑴红砖：红砖的品种、强度等级必须符合设计规定，并应规格一致有出厂合格证明及检查单；
⑵水泥：品种与标号应根据砌体部位及所处环境选择，采用425号硅酸盐水泥，应有出厂合格证明和实验报告方可使用，不同品种的水泥不得混合使用。
⑶砂：采用中砂。严禁使用海砂，严格按规范进行配比砂浆。
2、操作工艺
⑴根据实验提供的砂浆配合比进行配料称量，水泥配料精确度控制在±5%以内。
⑵砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3小时和4小时内使用完毕。
3、砖砌体施工工序
砌砖宜采用挤浆法，或者采用“三一”砌砖法。“三一”砌砖法的操作要领是“一铲灰、一块砖、一挤揉”，并随手将挤出的砂浆刮去。操作时砖要放平，跟线，砌筑操作过程中，以分段控制游丁走缝和刮缝。经常进行自检、如发现有偏差、应随时纠正，严禁事后采用撞砖纠正。应随砌随将溢出砖墙的灰迹块刮除。
6.1.3钢筋砼施工方法
1、模板的制作、安装
⑴制模时，要考虑模板拼装结合的需要。板边要找平刨直，接缝严密，不漏浆。钉子的长度一般为木板的2-2.5倍。每块板在横档处至少要钉2处钉子。第二块板的钉子要朝向第一块板方向斜钉，使拼缝严密。配制完后，对不同部位的模板进行编号，写明用途，分别堆放。
⑵模板安装时，先在基础面上弹出纵横轴线和四周边线。然后调整标高。
⑶及时拆除模板，有助于模板的周转及加快工程进度，但应使砼达成70%以上的强度。拆模时注意不要用力过猛，其程序为；后支先拆，先支后拆；先拆除非承重部分，后拆除承重部分。
2、钢筋制作、安装
⑴钢筋在进场之前，应有供方提供的出厂材质报告，我方依据设计提供的参数进行必要的抽样，并送质检部门进行检测，合格后，现场才干组织相应的钢筋进场。
⑵进场的钢筋表面应洁净。无油渍、漆污，用锤敲击时能剥落的浮皮、铁锈等应在使用前进行清除干净。在焊接前，焊接点处的水锈应清除干净。将同规格钢筋根据不同长度长短搭接，统筹安排，先断长料，后断短料，减少短头，减少损耗。在切断过程中，如发现钢筋有劈裂、缩头或严重弯头等必须切除。
⑶钢筋弯曲前，对形状复杂的钢筋，对钢筋料牌上标明的尺寸，用石笔将弯曲点的位置划出，钢筋弯曲处不得有裂缝，钢筋不能弯过头再弯回来。
⑷钢筋绑扎接头应符合设计及规范规定。一方面划出钢筋位置线，即在模板上用红油漆划线。钢筋安装完毕后，检查钢筋接头的位置及搭接长度是否符合设计规定。检查钢筋接头是否牢固，有无松动变形。
3、砼的施工方法
砼混合料在拌合场用搅拌机生产，砼按照设计规定进行配比。砼拌合后，人工进行摊铺，采用平板振动或插入式振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3遍。砼成型后2-3小时且物触无痕迹时，洒水养护保持湿润。
6.1.4墙面粘贴工程施工方法
1、磁砖墙面
⑴抹底灰：10厚1：3水泥砂浆打底扫毛。抹灰前应清理基层，在不同材料交界处加钉200宽钢板网，对凹凸不平的墙面应凿平或修补，然后浇水湿润，再进行抹灰。刮平搓毛养护l～2d后，方可镶贴面层。混凝土墙面应用火碱或洗涤剂将隔离剂清洗掉，并用清水冲净，再用 1：1水泥砂浆加 107胶水溶液(30％胶+70％水)拌合，甩成小拉毛，两天后再抹底灰。卫生间墙面在底灰施丁完毕之后，须再做一道聚合物水泥砂浆防水层。
⑵弹线和粘贴
①弹竖线：在拟定表面平整度满足规定后，用墨斗弹出坚线，沿竖线按瓷砖宽度足寸Inun在墙面两侧镶贴竖向定位瓷砖(5～7min)，作为各皮砖镶贴基准，定位瓷砖的底线要与水平线吻合，在排砖时注意不应有小于1/2的砖，被裁砖应排在阴角。
②弹水平线：在距地面一定高度处弹出水平线（此高度视瓷砖排列情况而定，但不宜小于50mm，以便放置木托板），使木托板顶面与水平线吻合。
③挂平整践：镶贴时，在两侧竖向定位瓷砖上，分层挂平整线，以保证每一层瓷砖在同一水平线上，又可运用它控制整个墙面的平整度。
⑶设木板托：以弹线为依据，设立支撑釉面砖的木板托，防止釉砖在水泥浆未硬化前下坠。木板托应加工平整，其顶面与水平线相平，第一行釉面砖就在木托板面上镶贴。
⑷镶贴：釉面砖镶贴前应将砖的背面清理干净，并浸水两小时以上，待表面晾干后方可使用；镶贴面砖前，在找平层面刷素水泥浆一道。用5厚水泥加20%107胶由下向上进行粘贴。在瓷砖背面满抹水泥浆，四角刮成斜面，左手持抹有灰浆的瓷砖，以线为标志贴于未初凝的结合层上。就位后用灰匙手柄轻轻敲击面砖，使其粘牢平整。每贴几块后，要检查平整度和调缝。阴阳角处可用阴阳角条。也可用整块瓷砖对缝，阳角对缝瓷砖需沿边切45°角。
⑸勾缝：面砖镶贴后，扫去表面浮灰并用竹签划缝，再用布和棉丝擦洗表面，用白水泥擦缝。待所有工程完毕、嵌缝材料硬化后，视不同污染限度，用棉丝、砂纸或稀盐酸擦净，并用清水冲刷。
⑹镶贴饰面砖基层表面，如遇有突出的管线、灯具、卫生设备支撑等，应用整砖套割吻合，不得用非整砖拼凑镶贴。
2、花岗岩墙面
⑴材料规定。花岗岩的品种、规格、颜色由业主和设计院选定。所有板材必须符合有关标准规定，金属挂件和填充材料必须符合设计规定。
⑵施工准备。复核作业面上的基层的外形尺寸，清理基层的碎屑，搭设操作平台。
⑶放线。从柱的两端，由上至下叼出垂直线，投点在地面上或固定点上。按吊出的垂线，连结两点作为起始挂装板材的基准，在基层立面上接板材的大小和缝隙的宽度，弹出横平竖直的分隔墨线。
⑷挂件安装：按设计规定在柱面上钻孔剔槽，焊接钢筋网。
⑸板格钻孔：按设计规定在板端面需钻孔的位置，预先划线，集中钻孔。
⑹板材连结：在板材端面的孔内灌入适量的环氧树脂混合料并插入挂钩。
⑺板材安装：由重要的立面开始，由下而上依次按一个方向顺序安装，尽量避免交叉作业，并注意板材色泽的一致性。
⑻每一施工段安装后，仔细检查无误后清扫用硅酮胶填逢。
6.4绿化给排水系统施工方法
集成华府社区景观给排水系统工程在种植地被及花灌木采用TORO牌700型喷头（喷水半径8-12m）和570型喷头（喷水半径3-4m），为自动控制喷淋系统。重要工程量为：DN50镀锌钢管1550m、DN20镀锌钢管52m、DN16镀锌钢管49m、700型喷头52个、570型喷头52个、DN50蝶阀11个、DN50止回阀2个等。
6.4.1材料规定
镀锌钢管应符合GB3092-87及GB3091-87的规定，低压流体输送应采用焊接镀锌钢管。所用材料，除符合图纸的规定外，尚须符合下列规定：
1、表面无显著锈蚀，无裂纹。
2、卷焊钢管无扭曲、损伤、不得有焊缝根部未焊透的现象。
3、表面不得有机械损伤，不得有超过壁厚负偏差的凹陷。
4、卷管的周长偏差及椭圆度不得超过表6-4《周长偏差及椭圆度规定》的允许值。
表6-4 周长偏差及椭圆度规定（mm）
公称直径 <800 800-1200 1300-1600 1700-2400 2600-3000 >3000
周长偏差 ±5 ±7 ±9 ±11 ±13 ±15
椭圆度 外径的1%，且不大于4 4 6 8 9 10
6.4.2沟槽开挖
1、沟槽开挖的位置、基底标高、尺寸，应符合图纸的规定。开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出解决措施报监理工程师批准。
2、挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。
3、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。铲（清）除后按监理工程师指示解决。
4、沟槽不允许超过图纸规定的挖深，超挖部分应由按监理工程师批准的材料回填，并夯压密实。
5、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增长开挖深度，并用监理工程师批准的材料回填夯实至图纸规定的标高。
6、沟槽回填所用材料，应按图纸规定和监理工程师指示制备。
7、回填物应分层摊铺，分层夯实，每层夯实厚度不得超过20-30cm，压实度应达成80%以上。
8、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。
9、回填前应分两个环节进行：管道两侧及管顶0.5m处应先填筑，接口处应予留出，待水压实验后，管道安装合乎规定再填筑其余部分。
10、管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位。
6.4.3管网安装
1、钢管施工应符合本规范规定外，尚须符合GB3092-87、GB3091-87的有关规定。
2、钢管的接口，采用法兰或螺纹连接。
3、管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管件必须提供出厂合格证，并经监理工程师检查合格后方能使用。
6.4.4管道试压
1、管道试压前，应根据图纸规定和规范规定编制施工方案报监理工程师批准。
2、试压管道的长度不宜大于1km。
3、试压管段要封以试压堵板，堵板应有足够的强度，试压过程中堵板与管身的接头不能漏水。
4、注水前，应对临时支墩、水源、排水出路、水堵板后背、支顶、管路连接、防逆、放气、放水及试压的仪器及设备进行检查，检查结果报监理工程师核批。
5、串水管路应安装止回阀，以防管内压力下降时，水倒灌污染水源。
6、水压实验的升压应逐步进行，每次以0.2Mpa为宜，水压升至表6-5《管道水压实验的实验压力》实验压力后，保持恒压10min检查接口，管身无破损，无漏水，经监理工程师认可后，即可进行渗水量实验。
表6-5 管道水压实验的实验压力（Mpa）
工作压力 实验压力
钢管 P P+0.5且不小于0.9
7、渗水量实验应使水压达成实验压力后停止加压，记录降至0.1Mpa所需的时间，计算渗水量，各种管道水压实验允许渗水量见表6-6《压力管道水压实验时的允许渗水量》。
表6-6压力管道水压实验时的允许渗水量
口径（mm） 长度等于1km管道在实验压力的允许渗水量（升/分）
钢 管
100 0.28
125 0.35
150 0.42
200 0.56
250 0.70
300 0.85

6.4.5管道冲洗
1、管网冲洗所采用的排放管道，应与可靠的排水系统连接，并应保证排放畅通和安全，排水管道的截面面积不应小于被冲洗管道截面面积的60%。
2、管网冲洗的水流速度不宜小于3m/s，出其流量不宜小于表6-7《水冲洗流量》的规定，当施工现场冲洗流量不能满足规定期，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
表6-7 水冲洗流量
管道公称直径（mm） 300 250 200 150 125 100 80 65 50 40
冲洗流量L/s 220 154 98 56 38 25 15 10 6 4
考虑到实际施工中，往往满足不了3m/s冲洗流速的条件，故作了较灵活的规定，规定其冲洗结果必须符合规定。
3、冲洗应连续进行，当出口处水的颜色、透明度与入口入水基本一致时，冲洗方可结束。管网冲洗的水流方向应与使用时管网的水流方向一致。
管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气进行吹干。系统冲洗合格后，及时将存水排净，有助于保护冲洗成果；如系统需经长时间投入使用，即应用压缩空气将其管壁吹干，并加以封闭。
6.4.6喷头安装
1、安装喷头应在系统试压，冲洗合格后进行。
2、喷头安装时宜采用专用的弯头、三通。
3、喷头安装，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。
4、喷头安装应使用专用扳手，严禁运用喷头的框架施拧；喷头受损，应使用规格、型号相同的喷头进行更换。
6.4.7控制系统的安装及调试
1、绿化喷灌工程的控制系统涉及分控箱、电磁阀及电线、电缆等三部分，应严格按照图纸中规定的品牌、制备有关的材料、设备。
2、控制系统安装完毕后，应报监理工程师进行调实验收。
6.5电气安装工程施工方法
集成华府社区景观电气安装工程重要涉及：VV-2×10+6电缆线敷设2080m、VV-3×4电缆线敷设680m、VV-4×2.5电缆线敷设150m、VV-3×25+2×6电缆线敷设50m，1×120W庭园灯93个、1×250W泛光灯12个、1×25W水底射灯6个、1×25W地脚灯12个、1×70W壁灯22个等工程量。
6.5.1线路敷设
1、电缆在任何敷设方式及其所有途径条件的上、下、左、右改变部位，其弯曲半径应为电缆外径的10倍。
2、电缆敷设时，应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。电缆外观应无损伤，绝缘良好、电缆绞拧、护层折裂等机械损伤。电缆敷设前应用500V兆欧表进行绝缘电阴测量，阴值不得小于10MΩ。
3、电缆在灯具两侧预留量不小于0.5m。
4、电缆之间、电缆与管道之间平行和交叉时最小净距应符合相关规定。
5、电缆埋设深度应符合下列规定：
⑴绿地、车行道下不小于0.7m；
⑵人行道下不小于0.5m。
6、硬质塑料管连接应采用插接，其插入深度宜为管子内径的1.1—1.8倍，在插接面上应涂以胶合剂粘牢密封。
7、基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不低于C20，基础内电缆护管从基础中心穿出并应超过基础平面30—50mm。
8、坑回填应每回填300mm厚度夯实一次，夯实限度达成原状土密实度的80%及以上。
6.5.2接地保护
1、电气装置的下列金属部分，均应接地：
⑴室外配电装置的金属构架及靠近带电部份伯金属遮挡和金属门；
⑵配电和灯具的金属外壳；
⑶其它因绝缘破坏也许使其带电的外露导体。
2、灯具、配电箱等金属电力设备采用接地保护时，其接地电阻不大于4。
3、接地装置的导体截面应符合热稳定和机械强度规定；当使用圆钢时，直径不得小于10mm，扁钢不小于4*25mm，角钢厚度不小于4mm。
6.5.3管内穿线
配线所采用的导线型号、规格应符合设计规定，对穿管敷设的绝缘导线其额定电压不应低于500V，管内穿线宜在地面工程结束后进行，应将电线及保护管内的积水和杂物清除干净，接头应设在接线盒内。
6.5.4灯具安装
1、庭院灯：功率120W，装电子节能型白色光源,高度3.8米。庭园灯既是照明器材，又是艺术欣赏品，给人们留下心情舒畅之感。庭园灯按电气标准装入2A保险丝，做好防锈解决，灯具连接部份用不锈钢螺丝。安装用钢筋混凝土C25夯实,埋入式灯杆与主钢筋焊接并作防锈解决。
2、泛光灯：功率为250W。高度定为80cm，做好接地解决，灯具连接部份用不锈钢螺丝，用压铸铝喷塑，安装可用不锈钢拉爆螺丝牢固，以混凝土同时夯实，光源用球形电子节能灯，绿色光源。
3、水底射灯：功率为25W，黄色光，水在运动时，其流动和伴有的声音，给城市空间带来了活力。
⑴由于下落水重量与冲击力，也许冲坏水底灯投射角度和排列，所以必须固定在水槽的墙壁。
⑵装入墙体中，做好防水解决，用进口防水带包好所有连接线。
4、地脚灯：功率25W，电子节能管，黄色光源，采用优质PC灯罩，不锈钢条压边，3厚不锈钢板环与压边钢条焊接。基座用30厚1：2.5水泥砂浆砌20厚花岗岩(弧板)。
5、壁灯：功率70W，白色光源，采用优质进口灯具，按设计高度进行安装。
6.5.5照明线路保护
照明线路保护为短路保护和过负荷保护两种。短路大多由短路绝缘破坏引起，过负荷是由于照明负荷盲目增长引起。
⑴熔断器额定电压必须大于（或等于）其安装回路额电压。
⑵自动开关的额定电流大于被保护线路的计算电流并尽量接近线路计算电流。
⑶用接地线装置与电气装置的金属部份相连接，这样当会接触此部份带电体时，体流过人体电流减少到安全数值。

第七章 施工质量管理
7.1施工质量管理
在抓施工质量管理中，重点抓好以下几点：
1、隐检制：根据进度安排预检、隐检计划进行预检、隐检程序。办理预检、隐检手续，并及时履行签字归案。
2、三检制：按工序，分部、分项贯彻三级检查控制，重点抓住工序跟踪检查，把优质优价、奖优罚劣及时贯彻到班组；贯彻到人头。
3、样板制：以样板指路，用样板交底，按样板验收，执行好样板工序、样板段、样板区的施工管理细则。
4、岗位责任制：按质量目的分解，将质量责任层层挂牌，层层贯彻到人头，形成优质精品竞赛气氛，质量管理工程师行使质量否决权和质量奖罚权。
5、按本工程招标说明的规定进行场地基底清理和种植穴必要的覆土，保证种植穴表层50cm种植土土壤质地比较均匀，适
