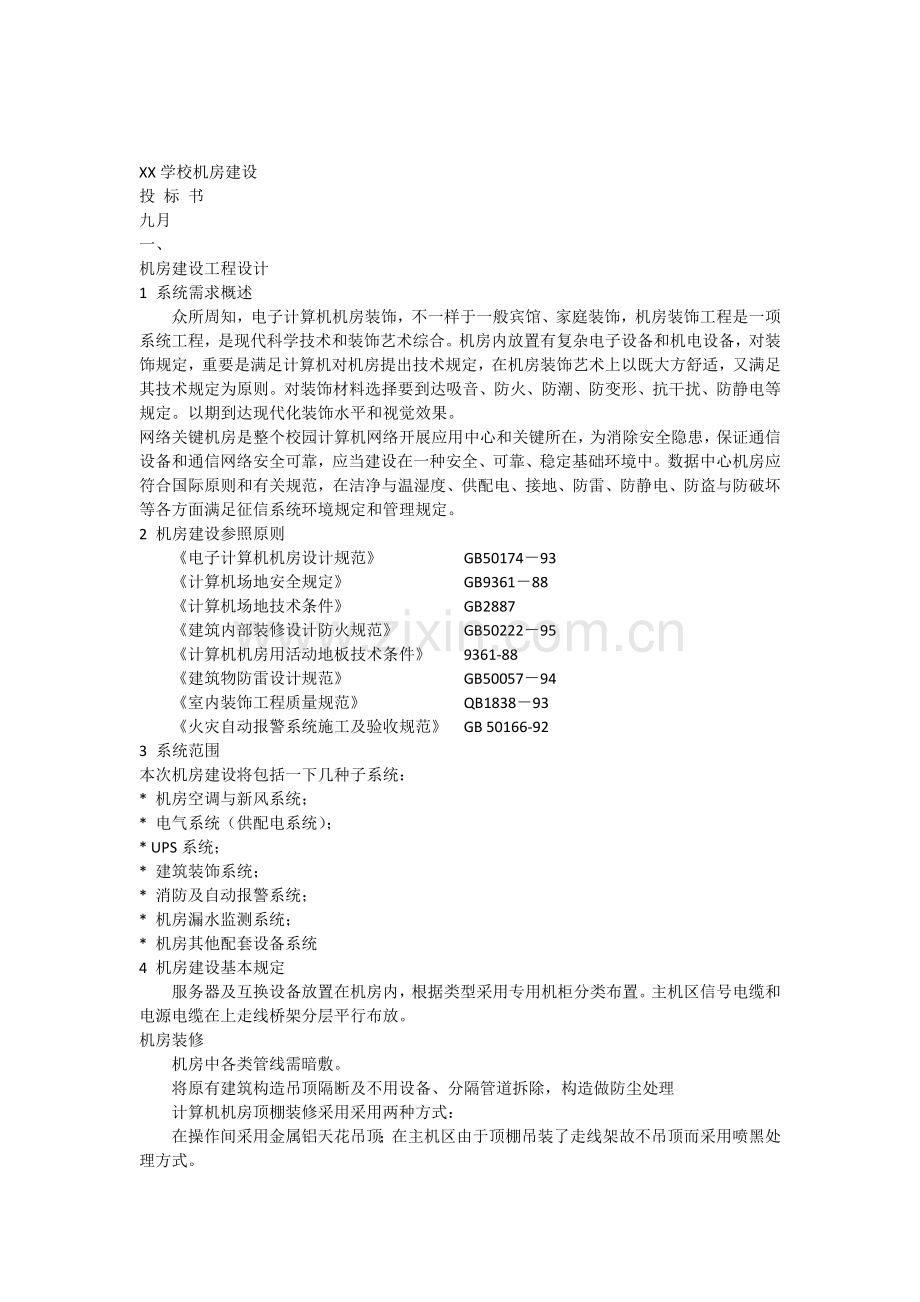

XX学校机房建设
投 标 书
九月
一、
机房建设工程设计
1 系统需求概述
众所周知,电子计算机机房装饰,不一样于一般宾馆、家庭装饰,机房装饰工程是一项系统工程,是现代科学技术和装饰艺术综合。机房内放置有复杂电子设备和机电设备,对装饰规定,重要是满足计算机对机房提出技术规定,在机房装饰艺术上以既大方舒适,又满足其技术规定为原则。对装饰材料选择要到达吸音、防火、防潮、防变形、抗干扰、防静电等规定。以期到达现代化装饰水平和视觉效果。
网络关键机房是整个校园计算机网络开展应用中心和关键所在,为消除安全隐患,保证通信设备和通信网络安全可靠,应当建设在一种安全、可靠、稳定基础环境中。数据中心机房应符合国际原则和有关规范,在洁净与温湿度、供配电、接地、防雷、防静电、防盗与防破坏等各方面满足征信系统环境规定和管理规定。
2 机房建设参照原则
《电子计算机机房设计规范》 GB50174-93
《计算机场地安全规定》 GB9361-88
《计算机场地技术条件》 GB2887
《建筑内部装修设计防火规范》 GB50222-95
《计算机机房用活动地板技术条件》 9361-88
《建筑物防雷设计规范》 GB50057-94
《室内装饰工程质量规范》 QB1838-93
《火灾自动报警系统施工及验收规范》 GB 50166-92
3 系统范围
本次机房建设将包括一下几种子系统:
* 机房空调与新风系统;
* 电气系统(供配电系统);
* UPS系统;
* 建筑装饰系统;
* 消防及自动报警系统;
* 机房漏水监测系统;
* 机房其他配套设备系统
4 机房建设基本规定
服务器及互换设备放置在机房内,根据类型采用专用机柜分类布置。主机区信号电缆和电源电缆在上走线桥架分层平行布放。
机房装修
机房中各类管线需暗敷。
将原有建筑构造吊顶隔断及不用设备、分隔管道拆除,构造做防尘处理
计算机机房顶棚装修采用采用两种方式:
在操作间采用金属铝天花吊顶;在主机区由于顶棚吊装了走线架故不吊顶而采用喷黑处理方式。
地面所有采用抗静电全钢活动地板。规定承载力大、防火性能好;柔光、耐磨、防腐蚀等处理;抗静电性能优良、抗污染、便于清洗,造型美观、组装灵活、维修以便、经久耐用,稳定性好,各项指标到达国标。
设备间和操作室之间用全钢化玻璃隔断。墙面采用彩钢板,进出机房门也采用防火门。
机房空调
机房区域使用机房专用精密空调
应满足温度、湿度原则:机房整年温度23 ±2 ℃。湿度应满足:相对湿度为55±5%,夏季取上限,冬季取下限。
供配电
机房所用交流电源由大楼配电房单独引进形成独立主回路,防止受大楼大功率用电设备影响,保证机房用电设备稳定运行。
机房内需单独设置配电柜,动力(空调、风机、照明等)用电需与设备用电在配电时分开。
配电柜有短路、过流保护,其紧急断电按钮与火灾报警联锁。配电柜安装完毕后,进行编号,并标明柜内各开关用途以便于操作和检修。配电柜内留有备用电路,作机房设备扩充时用电。空调供电与机架供电分离。UPS输出后通过配电柜为机柜供电。数据中心供配电系统应为220V、50HZ,计算机供电质量到达A级。
机房有两种照明:正常照明和应急照明。其中正常照明照度规定:在离地面0.8M照度不低于200LX(勒克斯)。
UPS系统
根据顾客规定配置1台20KVA UPS ,后备时间4小时。
防雷系统
电源系统需考虑防雷,在配电柜、重要设备输入回路前端安装电源避雷器。
接地系统
计算机直流地与机房抗静电接地及保护地严格分开以免互相干扰,采用金属网,所有接点采用锡焊或铜焊使其接触良好,以保证各计算机设备稳定运行并规定其接地电阻不不小于1Ω。机房抗静电接地与保护地采用软扁平编织金属线直接敷设到房间让地板就近接地,能使地板产生静电电荷迅速入地。
计算机系统专用接地,规定地阻不不小于1Ω。
交流保护接地,接地电阻不应不小于2Ω。
防雷接地,应按现行国标《建筑防雷设计规范》执行,接地电阻R<4Ω。
接地宜共用一组接地装置,其接地电阻按其中最小值确定。
同一种机房内地线采用同一地线源,其地线系统可采用地网接入或通过配电中心直接接入,其中间不作任何分支处理,引入地线进入专用地线排。
整个机房内作地线排网(等电位均压环),设备就近接入。
镀锌钢管、金属软管、金属接线盒外壳等均进行可靠接地。
机房漏水监测系统
采用一套漏水监测系统对机房内空调和重要设备四面进行实时监控,并可联动进行报警。
消防及自动报警系统
采用自动报警配七氟丙烷自动灭火系统方式。
机房其他配套设备系统
包括服务器机柜和网络机柜。
5 设计原则
实用性和先进性
采用先进成熟技术和设备,尽量采用先进技术、设备和材料,以适应高速数据与需要,使整个系统在一段时期内保证技术先进性,并具有良好发展潜力,以适应未来业务发展和技术升级需要。
安全可靠性
为保证各项业务应用,网络必须具有高可靠性,决不能出现单点故障。要对机房布局、构造设计、设备选型、平常维护等各个方面进行高可靠性设计和建设。在关键设备采用硬件备份、冗余等可靠性技术基础上,采用有关软件技术提供较强管理机制控制手段和事故监控与安全保密等技术措施提高数据中心机房安全可靠性。
灵活性与可扩展性
计算机机房必须具有良好灵活性与可扩展性,可以根据机房业务不停深入发展需要,扩大设备容量和提高顾客数量和质量功能。应具有支持多种网络传播,多种物理接口能力,提供技术升级设备更新灵活性。
可管理性
由于机房具有一定复杂性,伴随业务不停发展,管理任务必然会日益繁重。因此在机房设计中,必须建立一套全面、完善数据中心机房管理和监控系统。所选用设备应具有智能化、可管理功能,同步条用先进和管理监控系统设备及软件,实现先进集中管理监控,实时监控、监测整个机房运行状况,实时灯光、语音报警,实时事件记录,这样可以迅速确定故障,简化机房管理人员维护工作,从而为计算机机房安全、可靠运行提供最有力保障。
6 设计根据
机房按国标A级机房规划建设,详细规定如下:
机房温度及湿度
根据国标规定,机房内温度、湿度按开机时和停机时分别可定为A、B、C三级,本计算机机房工程按照A 级原则进行设计、施工及验收(见表2-1、表2-2)。
表2-1开机时机房内温度、湿度规定
级别
项目
A 级
B 级
C 级
夏 季
冬 季
温 度
22?20C
20?20C
15?300C
15?300C
相对湿度
45% ? 65%
40%?70%
30%?80%
温度变化率
<50C/h要不结露
<100C/h要不结露
<150C/h要不结露
表2-2停机时机房内温度、湿度规定
级别
项目
A 级
B 级
C 级
温 度
5?350C
5?350C
5?400C
相对湿度
40% ? 70%
20%?80%
8%?80%
温度变化率
<50C/h要不结露
<100C/h要不结露
<150C/h要不结露
计算机电源
计算机机房供电系统根据计算机性能、用途和运行方式(与否联网)等状况,划分为A、B、C三级(见表:2-3)。
表2-3供电电源质量划分
级 别
登 记
A 级
B 级
C 级
稳态电压偏移范围(%)
?5
?7
+10?-15
稳态频率偏移范围(HZ)
?0.2
?0.5
?1
电压波形畸变率(%)
3?5
5?8
8?10
瞬时断电容许时间(ms)
0?4
4?200
200?1500
机房照明
在距离地面0.8米处平均照明度不低于200LX,操作间和主机房不低于400LX。
噪声、电磁干扰和洁净度
噪声: 操作员位置测试应不不小于60dB。
机房内磁场干扰场强不不小于800A/M(相称于100e)
机房洁净度
根据国标规定,机房内洁净度可定为A、B两级,本计算机机房工程按照A级原则进行设计、施工及验收(参见表:2-4)。
表2-4机房内尘埃等级
级 别
项 目
A 级
B 级
粒 度
不小于或等于0.5?m
个数粒 / dm3
?10000
?18000
接地
交流工作接地:接地电阻不不小于2Ω
安全保护接地:接地电阻不不小于2Ω
防雷保护接地:接地电阻不不小于10Ω
直流工作地:接地电阻按计算机系统确定,中型机不不小于1Ω,。
综合接地不不小于1Ω。
机房抗静电活动地板
抗静电地板电阻率:(10×107-10×108)Ω cm
分布载荷:1500kg/m2。集中载荷kg/m2
抗静电活动地板高度:350±20mm(地板下空间为精密空调送风静压箱)
