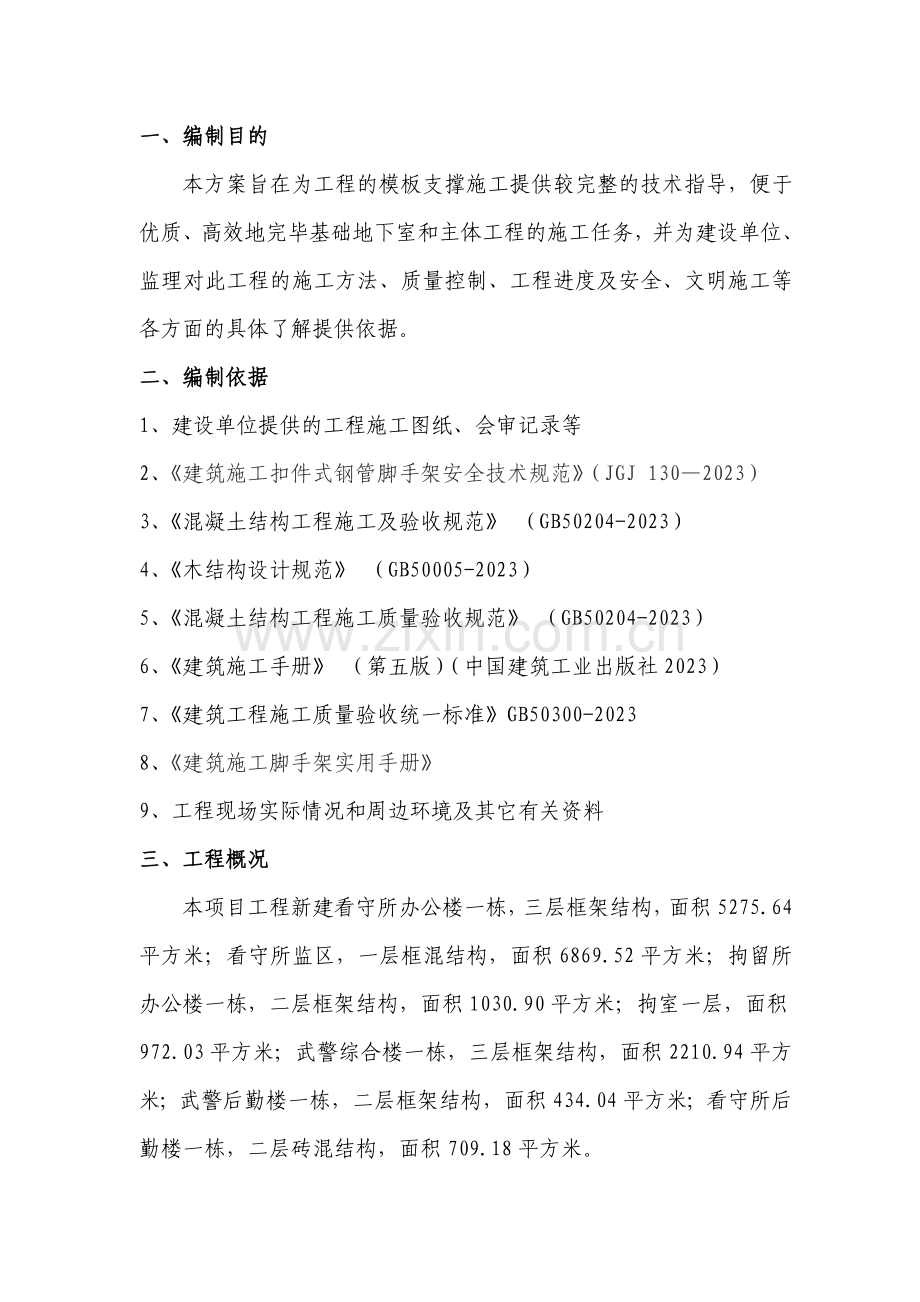

一、编制目的
本方案旨在为工程的模板支撑施工提供较完整的技术指导，便于优质、高效地完毕基础地下室和主体工程的施工任务，并为建设单位、监理对此工程的施工方法、质量控制、工程进度及安全、文明施工等各方面的具体了解提供依据。
二、编制依据
1、建设单位提供的工程施工图纸、会审记录等
2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130—2023）
3、《混凝土结构工程施工及验收规范》 （GB50204-2023）
4、《木结构设计规范》 （GB50005-2023）
5、《混凝土结构工程施工质量验收规范》 （GB50204-2023）
6、《建筑施工手册》 （第五版）（中国建筑工业出版社2023）
7、《建筑工程施工质量验收统一标准》GB50300-2023
8、《建筑施工脚手架实用手册》
9、工程现场实际情况和周边环境及其它有关资料
三、工程概况
本项目工程新建看守所办公楼一栋，三层框架结构，面积5275.64平方米；看守所监区，一层框混结构，面积6869.52平方米；拘留所办公楼一栋，二层框架结构，面积1030.90平方米；拘室一层，面积972.03平方米；武警综合楼一栋，三层框架结构，面积2210.94平方米；武警后勤楼一栋，二层框架结构，面积434.04平方米；看守所后勤楼一栋，二层砖混结构，面积709.18平方米。
四、重要施工材料
1、钢管：Φ48×3.5 mm，配套扣件；
2、木枋:80mm×100mm×2023mm；
3、胶合板：915mm×1830mm×18mm；
4、门式脚手架：1930×1219mm、1700×1219mm、900×1219mm；
5、Φ12对拉螺杆。
五、模板体系的选择
（一）、模板支撑体系
楼板底模采用18mm厚夹板，下层木枋间距同门式脚手架横杆宽度，上层木方间距为300mm。
（二）梁模板支撑体系
梁底和侧模均采用19mm厚九夹板， 木方采用80mm×100mm×2023mm木方间距为200mm，木枋间距同门式脚手架横杆宽度。梁底设两层木枋，上层木枋80×100mm﹫300，底层木枋80×100mm﹫1200；梁侧竖枋为80×100mm﹫400。
2、对拉螺杆的设立方式
设Φ12对拉螺栓加固梁侧模以抵抗新浇混凝土的侧压力，其设立方法如下：首层拉杆距梁底200mm。
六、模板体系的安装
（一）模板的安装
1、梁模板。①安装顺序：弹出梁轴线及水平线并复核 搭设梁模支架安装梁底楞木 安装梁底模板 梁底模板起拱 安装梁侧模板 安装锁口楞 斜撑楞和对拉螺栓 复核梁模板尺寸 安装楼板模板 复核楼板模板尺寸 加固验收 绑扎梁钢筋。梁均在模板安装后再进行钢筋的绑扎。②、安装技术要点：按设计规定起拱（跨度大于4m时，起拱2‰），并注意梁的侧模包住底模，下面龙骨压住侧模。
2、楼板模板安装顺序：搭设支架 安装板模木楞 调整模板标高及起拱 铺设模板 检查模板上皮标高、平整度 绑扎板钢筋。
七、模板工程安全技术操作规程
1、支模应按工序进行，模板没有固定前，不得进行下道工序，严禁运用拉杆支撑攀登上下；
2、拆除模板现场“四口”要封闭、安装（拆除）建筑外围模板应先搭调设脚手架且张挂安全网。安装（拆除）模板必须戴安全帽，悬空作业必须配带安全带，严禁向下掷物，不得运用脚手架作外围模板的支撑点；
3、下班前要把一切未钉好和未清理的模板堆放好，免留陷井。地上的木料钉尖不得朝上，以免伤人；
4、在接到施工员下达的拆模告知书后才干进行拆模工序，拆除整体式结构模板，四周要封闭且拉好安全网，跨度4m以上的梁、板及悬壁梁、模板拆除后，应及时安装回头顶。模板拆除时要用木楔分离，以免损坏混凝土表面，不允许让模板枋料自由跌落，更不得大面积同时撬落。
八、模板计算
1、楼面模板设计
一层高为4.5m，层板100mm厚计算。
（1）、楼板模板标准荷载值
①、模板自重0.018×5=0.09KN/㎡
②、新浇混凝土重：25×0.10=2.5KN/㎡
③、楼板钢筋1.1×0.1=0.11KN/㎡
④、施工人员及设备荷载载标准值2.5KN/㎡
（2）、楼板模板强度验算
1m板带计算，计算简图如“计算简图1”示

计算简图1
荷载设计值q=[1.2×(①+②+③)+1.4×④] ×1
=[1.2×(0.09+2.5+0.11)+1.4×2.5]×1
=6.74KN/m
M=ql²/8=6.74×0.3²/8=0.076KN.m
W=bh²/6=1000×18²/6=54000㎟
σ=M/W=0.076×/54000=1.41N/㎟<[σ]=13N/㎟,可以
（3）、楼板模板刚度验算
荷载标准值q=(①+②+③)×1
=0.09+2.5+0.11=2.70KN/m
I=bh²/12=1000×18³/12=486000
E=9000N/㎟
=5/384EI=(5×2.70×)/384×9000×486000
≈0.095㎜<[ω]=L/250=1.2㎜可以
（4）、楼面木枋强度计算
上层木枋
木枋间距为300㎜，计算简图如：“计算简图2“示

计算简图2
q=6.74×0.3=2.02KN/m
M=q1²/8=2.02×1.2²/8=0.37KN.m
w=bh²/6=80×80²/6=85333.33㎟
M/w=0.37×/85333.3=4.38N/㎟<[σ]=13N/㎟,可以
（4）、梁侧模板计算
梁侧模板采用18㎜厚木枋，竖枋为50×100@300木枋，用对拉螺杆Φ14@600。
①、 侧压力计算
设已知τ=25°，ν=2m/h,=1.2,=1,=25KN/则
=200/（T+15）=200/(25+15)=5
=0.22=44.67KN/m²
=H=25×0.7 =17.5 KN/m²<44.5 KN/m²
故取F=17.5 KN/m²
乘以分项系数F=17.5×1.2=21 KN/m²
振捣混凝土产生的荷载:4 KN/m²
乘以分项系数:4×1.4=5.6 KN/m²
以上上两项荷载合计:21+5.6=26.6 KN/m²
②、 强度计算
立枋间距为350㎜,侧模板按四跨连续梁计算,侧压力化为线荷载为：
q=26.6×0.35=9.31KN/m
M=﹣Kmql²=﹣0.121×9.31×0.3²=﹣0.138KN.m
w=bh2/6=350×18²/6=340200
σ=M/w=0.138×/340200=0.41N/㎟<[σ]=13N/㎟,可以
③、 剪力验算
剪力V=0.62ql=0.62×9.31×0.35=2.02KN
剪应力τ=3v/2bh=3×2023/(2×350×18)=0.48N/㎟<fv=1.4Mpa,可以
④、 挠度验算
ω=Kω×(q/100EI)
=0.967×[9.31×/(100×9000×350×/12)]=0.91㎜<=1.2㎜,符合规定.
⑤、 相应螺杆验算
相应螺栓的间距横向为0.6m,竖向为0.35m,按最大侧压力计算,每要承受的拉力为:
N=35.6×0.6×0.35=5.59KN
采用直径Φ12㎜的对拉螺杆,其净截面积为As=113.04㎟
S=5590÷113.04=49.5N/mm2<215 N/mm2,可以.
八、门型架支撑系统设计
设计意图：支撑系统采用门式脚手架，间距900。梁底部采用1930×1219mm尺寸、板底采用1700×1219mm、900×1219mm拼接组成，中间用专用插销进行连接。
因施工过程中，产生水平推力的荷载很小，在计算过程中将未进行计算，将根据规范规定进行构造加固即可。
门型脚手架支撑搭设方式详见示意图。

（一）支撑的搭设规定
1、每一个门架都必须按规定所有安装门架自身配备的交叉撑。
2、门架的内外两侧均应设立交叉撑并应与门架立杆上的锁销锁牢。
3、门架的布置必须协调，做到纵横各成一行成列，以便水平连系杆及门架自身配备的交叉撑的安装。
4、门架使用顶托及底座时，顶托及底托螺杆伸出不能超过200mm，伸出长度为300时，应乘以修正系数0.9，当伸出长度超过300mm时，应乘以修正系数0.8。。
5、在混凝土浇筑前，要对模板支撑进行检查和验收，特别是注意支架稳定性的检查，防止安全事故的发生。
6、浇筑混凝土时，混凝土的泵管不能依附在支架上，避免摇动整个支架。
7、不配套的门架与配件不得混合使用于同一脚手架；
8、当扫地杆与门立杆用扣件进行连接时，在门架立杆处加用杉木制成的木楔进行固定。
（2）、门型脚手架稳定性验算
标准层层高为3.6m，层板100mm厚计算。
1）、楼板模板标准荷载值
①、模板自重0.018×5=0.09KN/㎡
②、新浇混凝土重：25×0.10=2.5KN/㎡
③、楼板钢筋1.1×0.1=0.11KN/㎡
④、施工人员及设备荷载载标准值2.5KN/㎡
⑤、砼振捣时产生的荷载4KN，分项系数取1.4
2）、稳定性验算
0.9m间距计算，计算简图如“计算简图1”示

计算简图1
荷载设计值计算时，为了保证门型安全可靠，考虑时为最不利情况下：p=1.2×(①+②+③) +1.4×（④+⑤）
=1.2×(0.09+2.5+0.11) +1.4×（2.5+4）
=12.34KN/m
p= 12.34KN
由资料可知，1930×1219承载力为70KN，1700×1219承载力为75KN，900×1219承载力为80KN，取最小值70KN，由上面的计算可知,门架承受最大的设计荷载力是:N=2×P=2×12.34=24.68KN<70KN×0.8=56KN，符合规定。
九、模板支设的质量规定
1.施工时模板就位要准确，穿墙对拉螺栓要全穿齐、拧紧，保证墙、柱断面尺寸对的。
2.模板应具有足够强度、刚度及稳定性，能可靠地承受新浇砼的重量，侧压力以及施工荷载。浇筑前应检查承重架及加固支撑扣件是否拧紧。
3.墙、柱下脚口接缝必须严密，砼振捣密实，防止漏浆、“烂根”及出麻面。
4.支撑系统要合理，防止梁侧、柱、墙面砼鼓出及“爆模”。
5.柱、墙、梁板模安装完后，必须自检、互检、交接检三检制度，进行工序交接制度，然后进行检查批报验工作。
6.模板的安装误差应严格控制在允许偏差范围内。

项 目
允许偏差
检查方法
轴线位置
5
钢尺检查
板表面标高
±5
水准仪或拉线、钢尺
柱、梁
+4，-5
钢尺检查
层高垂直度
全高≤5m
6
经纬仪或吊线、钢尺
全高＞5m
8
经纬仪或吊线、钢尺
相邻板面高低差
2
钢尺检查
表面平整（2m长度以上）
5
2m靠尺和塞尺检查

十、 板模支设的质量控制措施
1.所有的结构支架前均应由专人进行配板设计和画出配板放样图并编号，余留量由缝模调整。
2.模板及其支撑均应落在实处，不得有“虚”脚出现，安拆均设专人负责。
3.为防止砼在硬化过程中与模板粘结，影响脱模，在浇筑砼之前，应清理模板的表面（涉及第一次使用的模板）涂刷隔离剂。
4.在安装模板之前，应将各种电管、水管等按图就位，避免模板安装好后二次开洞。模板自身就位时应严格按照配模图纸进行安装。
5.浇筑砼时振捣器不能直接碰到板面上，避免磨损撞坏面板，同时振捣时间要按规范规定，要适时，以防模板变形。
6．楼板最早加荷时间应经核算拟定，但不得早于楼（屋面）板混凝土浇筑完毕后72h。当掺缓凝剂或气温低于15℃时，应适当延长时间。
7、门式脚手架安装应沿深度方向整齐摆设。间距符合设计规定。剪刀斜拉杆安装到位。连接棒不能用其它管件代替。
8、门架摆设垂直，不歪斜。上下层应在同一竖向中心线上，垂直度<1/100，绝不能>5cm。
9、地面必须夯实或用C10砼浇筑，并用木块或方木垫好，防止下沉或弯形。
10、门式脚手架下道接杆其距楼面30cm设立扫地杆，然后沿竖向每隔1.5米设立一道水平拉杆，用Φ48钢管锁牢。
11、沿深度方向连续剪刀撑，与地面形成45～60度夹角，由楼面一直驳到顶部，与立杆用万向扣锁牢。
12、80×80方木搁栅摆设整齐，均匀，间距符合设计规定。
13、可调上下托螺丝拧紧，以防浇筑混凝土变形。
14.为保证质量，应相应制定奖惩措施。

十一 模板拆除
模型拆除应在结构同条件养护的砼试块达成规范所规定的拆模强度，方准拆模，见附表1。柱模拆除不能损坏砼表面及楞角，必须由管理技术人员掌握拆模时间。梁、板模，由技术组根据试块试压强度报告，书面报监理批准后，告知班组拆模时间。但在施工工程中应注意后浇带处支架及模板拆除应满足GB50204－2023规范规定。
2.上层楼（屋面）板正在浇筑混凝土时，其下层的模板支柱不得拆除。再下一层的模板支柱可拆除一部分，但对于跨度为4m及4m以上的梁，所保存的支柱其间距不得大于3m。
表1 底模拆除时的混凝土强度规定
构件类型
构件跨度（m）
达成设计的混凝土立方体抗压强度标准值的百分率（%）
板
≤2
≥50
＞2，≤8
≥75
＞8
≥100
梁、拱、壳
≤8
≥75
＞8
≥100
悬臂结构
—
≥100
3. 模板拆除顺序，先柱模→梁板模。

十二 成品保护
1.坚持模板每次使用后，清理板面，涂刷脱模剂。
2.拆模时不得用大锤硬砸或撬棍硬撬，以免损伤模板及砼表面。
3.搭设、拆除模板时，外架严禁乱动乱拆。
4.安装楼层模板，对板面钢筋进行保护不准乱踩蹋。
