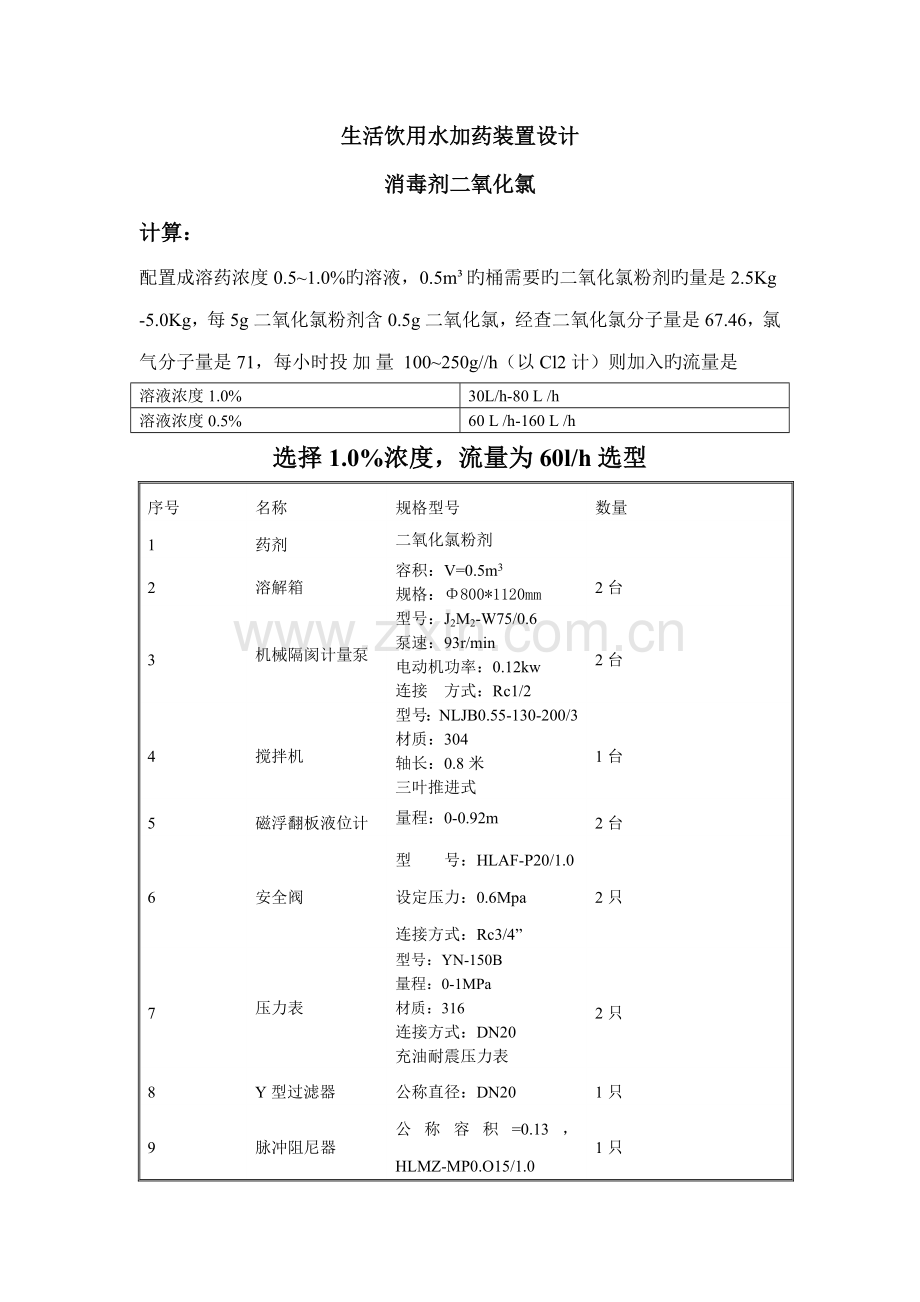

生活饮用水加药装置设计
消毒剂二氧化氯
计算：
配置成溶药浓度0.5~1.0%旳溶液，0.5m³旳桶需要旳二氧化氯粉剂旳量是2.5Kg
-5.0Kg，每5g二氧化氯粉剂含0.5g二氧化氯，经查二氧化氯分子量是67.46，氯气分子量是71，每小时投 加 量 100~250g//h（以Cl2计）则加入旳流量是
溶液浓度1.0%
30L/h-80 L /h
溶液浓度0.5%
60 L /h-160 L /h
选择1.0%浓度，流量为60l/h选型
序号
名称
规格型号
数量
1
药剂
二氧化氯粉剂

2
溶解箱
容积：V=0.5m3
规格：Φ800*1120mm
2台
3
机械隔阂计量泵
型号：J2M2-W75/0.6
泵速：93r/min
电动机功率：0.12kw
连接 方式：Rc1/2
2台
4
搅拌机
型号：NLJB0.55-130-200/3
材质：304
轴长：0.8米
三叶推进式
1台
5
磁浮翻板液位计
量程：0-0.92m
2台
6
安全阀
型 号：HLAF-P20/1.0
设定压力：0.6Mpa
连接方式：Rc3/4”
2只
7
压力表
型号：YN-150B
量程：0-1MPa
材质：316
连接方式：DN20
充油耐震压力表
2只
8
Y型过滤器
公称直径：DN20
1只
9
脉冲阻尼器
公称容积=0.13，HLMZ-MP0.O15/1.0
公称容积：0.15
额定压力：1.0
尺 寸：d 130 *h22mm
连接方式：Rc1/2”
1只

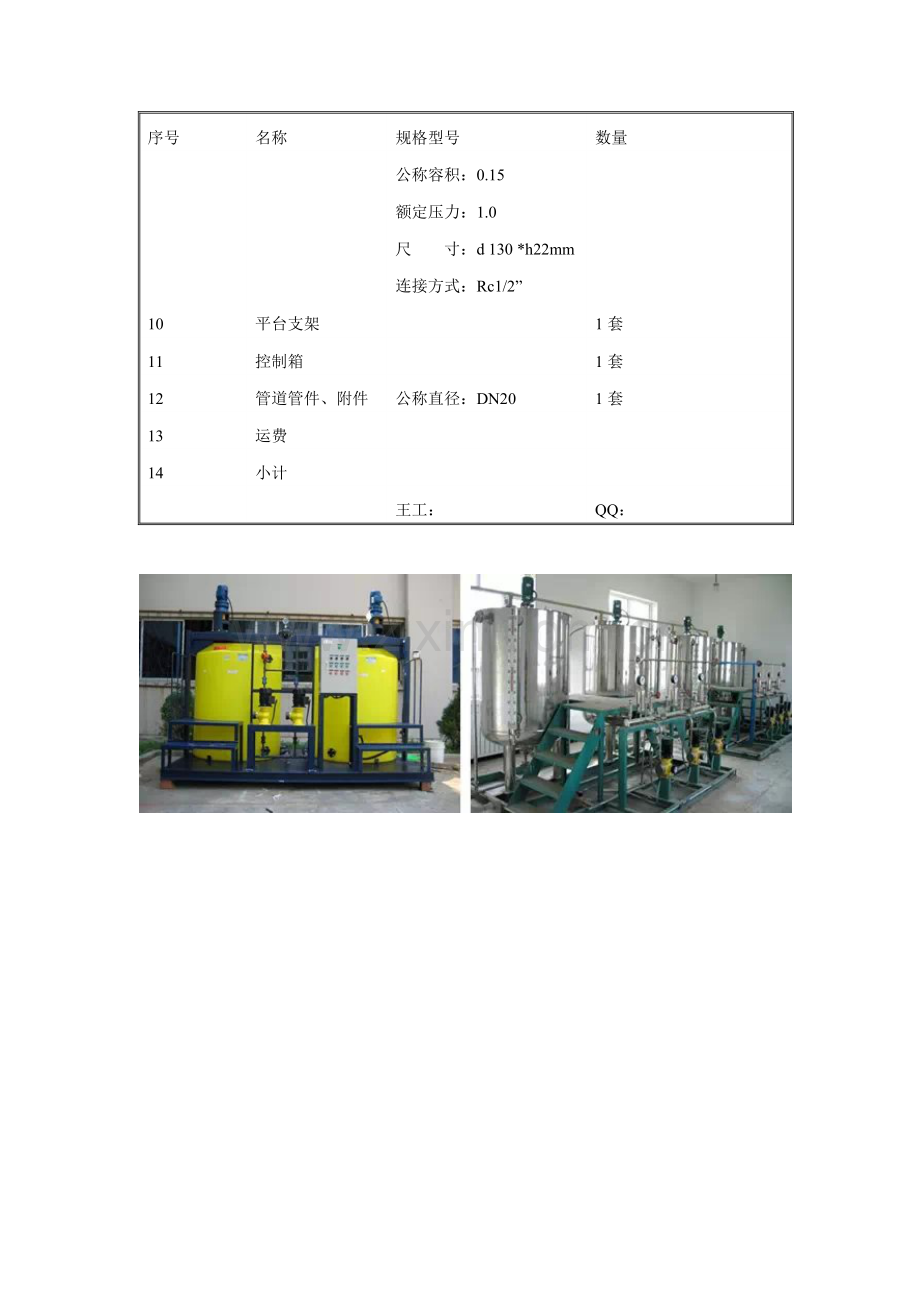

10
平台支架

1套
11
控制箱

1套
12
管道管件、附件
公称直径：DN20
1套
13
运费

14
小计

王工：
QQ：
