表水利机械系统管路安装单元关键工程质量评定表样本.doc

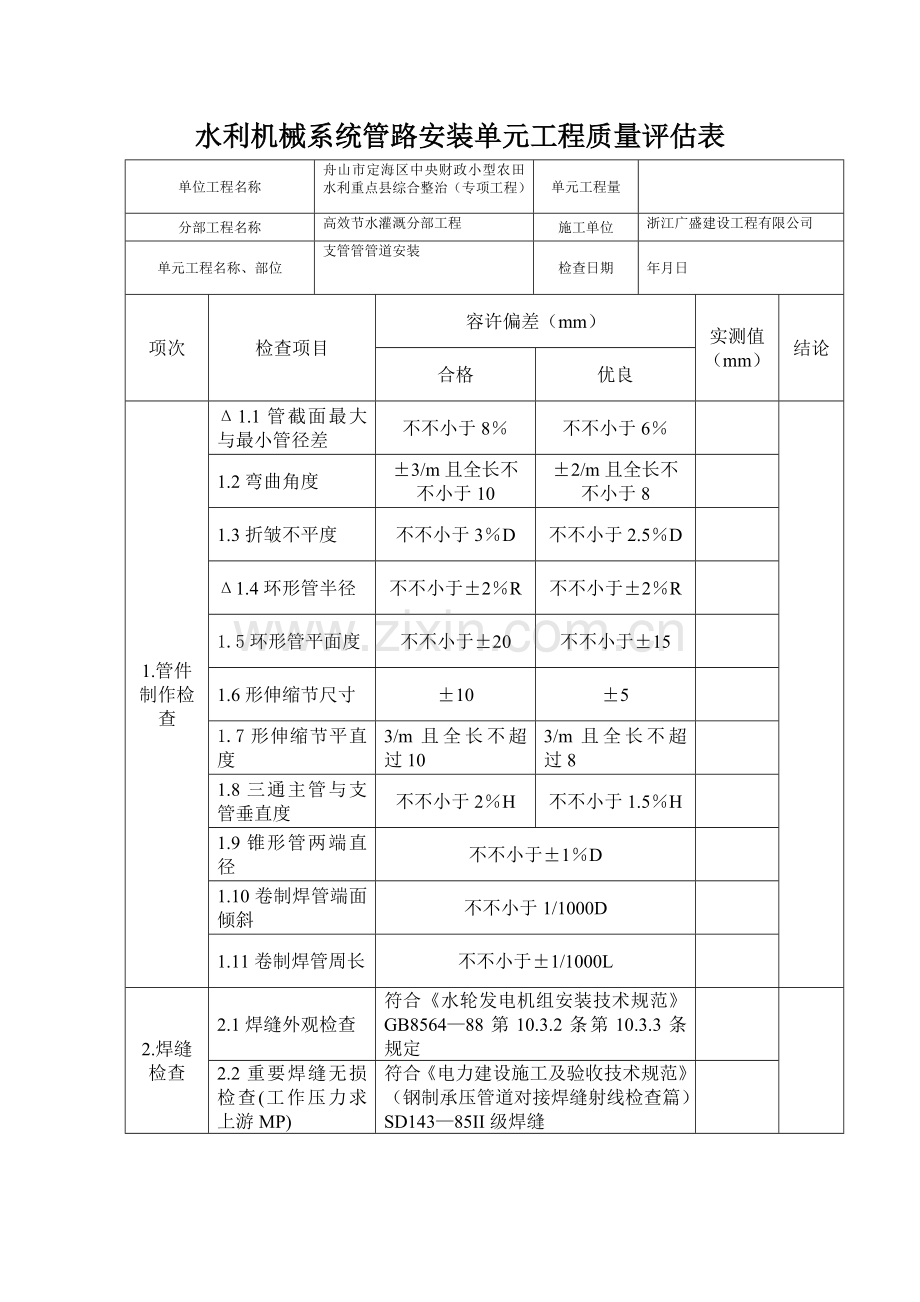

水利机械系统管路安装单元工程质量评估表
单位工程名称
舟山市定海区中央财政小型农田水利重点县综合整治（专项工程）
单元工程量

分部工程名称
高效节水灌溉分部工程
施工单位
浙江广盛建设工程有限公司
单元工程名称、部位
支管管管道安装
检查日期
年月日
项次
检查项目
容许偏差（mm）
实测值（mm）
结论
合格
优良
1.管件制作检查
Δ1.1管截面最大与最小管径差
不不小于8％
不不小于6％

1.2弯曲角度
±3/m且全长不不小于10
±2/m且全长不不小于8

1.3折皱不平度
不不小于3％D
不不小于2.5％D

Δ1.4环形管半径
不不小于±2％R
不不小于±2％R

1.5环形管平面度
不不小于±20
不不小于±15

1.6形伸缩节尺寸
±10
±5

1.7形伸缩节平直度
3/m且全长不超过10
3/m且全长不超过8

1.8三通主管与支管垂直度
不不小于2％H
不不小于1.5％H

1.9锥形管两端直径
不不小于±1％D

1.10卷制焊管端面倾斜
不不小于1/1000D

1.11卷制焊管周长
不不小于±1/1000L

2.焊缝检查
2.1焊缝外观检查
符合《水轮发电机组安装技术规范》GB8564—88第10.3.2条第10.3.3条规定

2.2重要焊缝无损检查(工作压力求上游MP)
符合《电力建设施工及验收技术规范》（钢制承压管道对接焊缝射线检查篇）SD143—85II级焊缝

水利机械系统管路安装单元工程质量评估表(续)
项次
检查项目
容许偏差（mm）
实测值（mm）
结论
合格
优良
3.管路安装检查
3.1明管平面位置(每100内)
±10且全长不不小于20
±5且全长不不小于15

3.2明管高程
±5
±4

3.3立管垂直度
2/m且全长不不小于15
1.5/m且全长不不小于10

3.4排管平面度
不超过5
不超过3

3.5排管间距
0~+5
0~+3

3.6与设备连接旳预埋管出口位置
±10

项次
检查项目
质量原则
检查记录
结论
实验性质
实验压力
(MPa)
实验时间
(min)
规定原则

4.水压实验
4.11.0Mpa以上阀门
严密性
1.25P
5
无渗漏
4.2自制有压容器及管件
强度
1.5P并不小于0.4
10
无渗漏
4.3自制有压容器及管件
严密性
1.25P
30
无渗漏且压降不不小于5%P
1P
12h
4.4无压容器
渗漏
注水
h12
无渗漏
4.5系统管道
强度
1.25P
5
无渗漏
4.6系统管道
严密性
1P
10
无渗漏
4.7通风系统
漏风率
额定风压

不不小于设计风量10%
检查成果
共检查项，合格项，其中优良项，优良率%
评估意见
单元工程质量级别
重要检查项目所有符合质量原则，一般检查
项目中有%符合质量原则，其他虽有微小出入，但不影响使用。检查项目有%达到优良，其中重要检查项目达到优良

测量人

施工单位

建设
（监理）
单位
