安徽省小型水利工程施工质量检验与评定规程校验版.doc

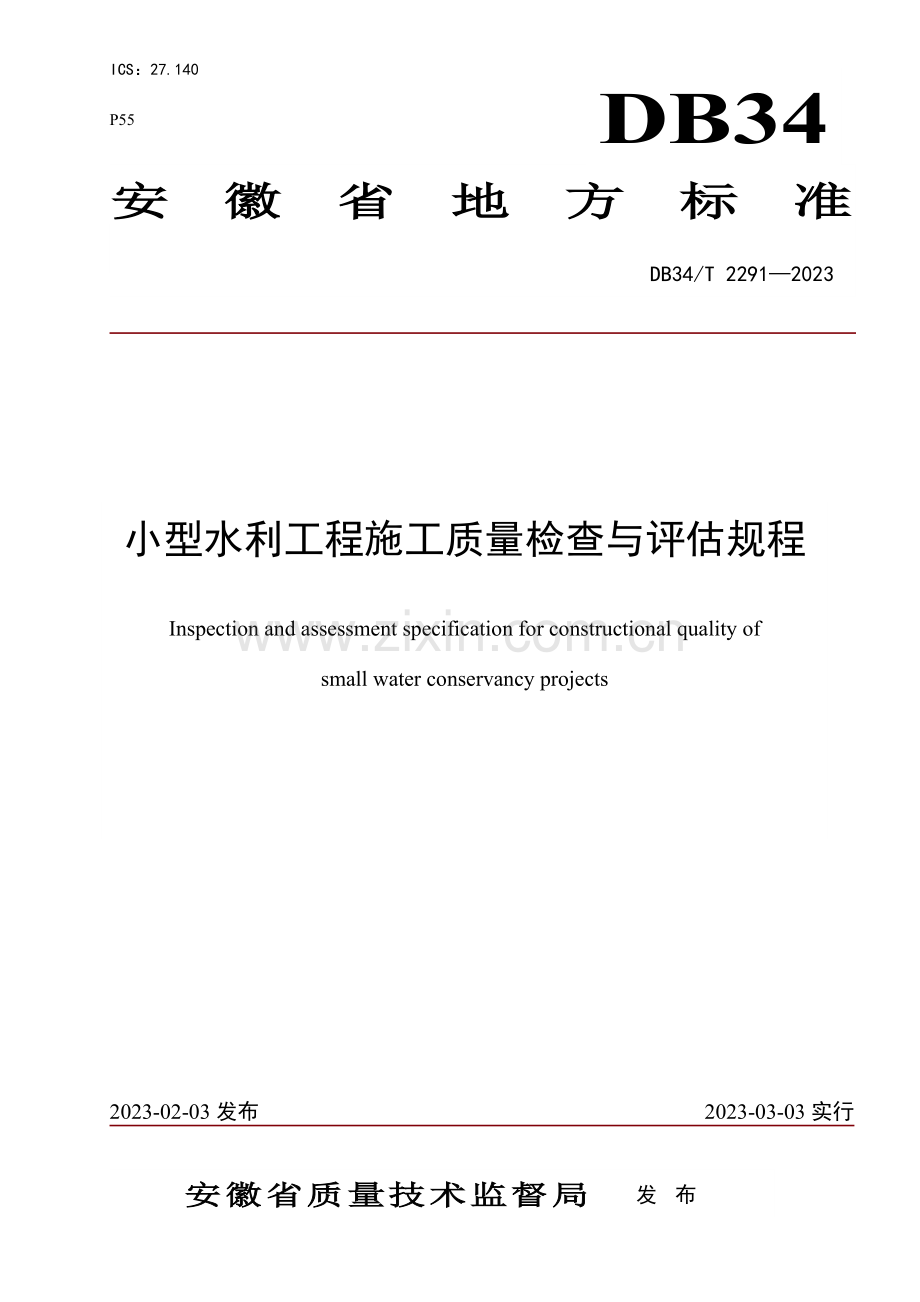

安徽省质量技术监督局 发 布

2023-03-03实行
2023-02-03发布
小型水利工程施工质量检查与评估规程
Inspection and assessment specification for constructional quality of small water conservancy projects

DB34/T 2291—2023
DB34
安徽省地方标准
ICS：27.140
P55
才bl
目 次
前 言 II
1 范围 1
2 规范性引用文献 1
3 术语和定义 1
4 一般规定 2
5 项目划分 2
5.1 项目划分原则 2
5.2 项目划分程序 2
6 施工质量检查 2
6.1 一般规定 2
6.2 质量检查范围 3
6.3 质量检查内容 3
6.4 质量缺陷备案检查 3
7 施工质量评估 3
7.1 评估依据 3
7.2 合格标准 4
7.3 评估工作的组织与管理 4
附录A（资料性附录） 小型水利工程项目划分表 5
附录B（规范性附录） 小型水利工程施工质量检查表 6
附录C (规范性附录) 小型水利工程施工质量缺陷备案表格式 43
附录D (规范性附录) 小型水利工程单元工程质量验收评估表 45
附录E (规范性附录) 重要隐蔽工程质量签证表 69
附录F（规范性附录） 单位工程施工质量评估表 70
附录G (规范性附录) 工程项目施工质量评估表 71

前 言
　　本标准按照GB/T1.1-2023给出的规则起草。
本标准由安徽省水利厅提出并归口。
本标准起草单位：安徽省·水利部淮河水利委员会水利科学研究院、安徽省水利工程质量监督中心站、安徽省大禹工程建设监理征询有限公司、安徽省大禹工程勘测设计院、安徽省水利水电行业协会。
本标准起草人：浦慎远、吴其保、程乙钊、王荣喜、乔业斌、陈政、欧岩峰、王维雅、余兵、路伟亭、方玉涛、吴正永、黄祚继、晏芳、黄忠赤、秦怀良、李宝春、吴帮杰、彭皖生、王晓泉、唐骏、王林华、汪霞、方兵。

小型水利工程施工质量检查与评估规程
1 范围
本标准规定了小型水利工程施工质量检查与评估的术语和定义、一般规定、项目划分、施工质量检查、施工质量评估等。
本标准合用于小型水利水电工程施工质量检查与评估。坝高30m以上小型水利枢纽工程、4级以上堤防工程、总装机10MW以上小型水电站和小（1）型水闸工程除外。
小型水利工程施工质量检查与评估除应符合本标准，尚应符合国家及行业现行有关标准的规定。
2 规范性引用文献
以下文献对于本标准的应用是必不可少的。凡是注日期的引用文献，仅所注日期的版本合用于本文献。凡是不注日期的引用文献，其最新版本（涉及所有的修改单）合用于本文献。
SL 176-2023 水利水电工程施工质量检查与评估规程
SL 631 水利水电工程单元工程施工质量验收评估标准-土石方工程
SL 632 水利水电工程单元工程施工质量验收评估标准-混凝土工程
SL 633 水利水电工程单元工程施工质量验收评估标准-地基解决与基础工程
SL 634 水利水电工程单元工程施工质量验收评估标准-堤防工程
SL 635 水利水电工程单元工程施工质量验收评估标准-水工金属结构安装工程
SL 636 水利水电工程单元工程施工质量验收评估标准-水轮发电机组安装公司
SL 637 水利水电工程单元工程施工质量验收评估标准-水利机械辅助设备系统安装工程
SL 638 水利水电工程单元工程施工质量验收评估标准-发电电气设备安装工程
SL 639 水利水电工程单元工程施工质量验收评估标准-升压变电电气设备安装工程
DB34/T 371 水利水电工程施工质量检查与评估规范
DB34/T 2025 安徽省中小型水利工程施工监理导则
3 术语和定义
下列术语和定义合用于本标准
3.1
单元工程质量评估 cell engineering quality assessment
单元工程所有完毕，经检查合格后对单元工程综合体质量进行的评价。
3.2
单位工程质量评估 unit engineering quality assessment
组成单位工程的所有单元工程质量评估所有完毕后，对单位工程质量情况进行的综合评价。
4 基本规定
4.1 施工质量评估只设“合格”等级。
4.2 工程项目划分为单位工程、单元工程两级。
4.3 单元工程施工质量评估增长外观质量检查内容，单位工程不再进行外观质量评估。
5 项目划分
5.1 项目划分原则
5.1.1 单位工程应按下列原则拟定：
a） 单位工程宜按招标标段划分；
b） 每座小型水库工程宜划分为1个单位工程；
c） 每个500m³/d 以上水厂宜划分为1个单位工程；500m³/d 及以下水厂（具有多座规模较小独立建筑物的工程）按标段划分单位工程。
5.1.2 单元工程拟定原则：
a） 河道、渠道、堤防等工程宜按长度划分单元工程；每个独立建筑物工程划分为一个单元工程。
b） 小水库工程中大坝、溢洪道、涵洞、管护设施等按功能分别划分为一个单元工程。
c） 500m³/d 以上水厂中水源井、沉淀池、过滤池、清水池、机电设备安装、管道工程、管护设施等按功能分别划分为一个单元工程；500m³/d 及以下水厂每个独立水厂分别划分为一个单元工程。

5.2 项目划分程序
5.2.1 工程开工后，项目法人应组织监理、设计、施工等单位进行工程项目划分（项目划分参见附录A）,并由项目法人或监理单位将项目划分情况书面报相应工程质量监督机构确认。项目划分应拟定重要隐蔽工程。
5.2.2 质量监督机构收到项目划分书面报告后，应在10个工作日内对项目划分进行确认并将确认结果书面告知项目法人或监理单位。
5.2.3 工程实行过程中，需对项目划分中单位工程、重要隐蔽工程进行调整时，应按规定重新报相应的质量监督机构确认。单元工程进行调整时，应报相应的监督机构备案。
6 施工质量检查
6.1 一般规定
6.1.1 工程施工质量检查中使用的计量器具、实验仪器及设备应具有有效的检定或校准证书。国家规定需强制检定的计量器具应经县级以上计量行政部门认定的计量检定机构或其授权设立的计量检定机构进行检定。
6.1.2 工程质量检查项目和数量本标准未作规定的应按SL 631～639和DB34/T 371的规定执行。
6.1.3 工程质量检查方法本标准未作规定的应按SL 631～639、DB34/T 371和国家现行技术标准的规定执行。
6.1.4 工程质量检查数据应真实可靠，检查记录及签证应完整齐全。
6.1.5 项目法人、监理、设计、施工和工程质量监督等单位根据工程建设需要，可委托具有相应资质的质量检测单位进行工程质量检测。对已竣工程质量有重大分歧时，应由项目法人委托具有相应资质等级的质量检测单位进行检测。
6.1.6 对涉及工程结构安全的试块、试件及相关材料，应实行见证取样。主体工程开工前，施工单位制定工程见证取样比例和计划，经监理单位批准后实行。见证取样资料由施工单位制备，记录应真实齐全，参与见证监理人员应在相关文献上签字。
6.1.7 工程中出现检查不合格的项目时，应按SL 176-2023规定执行。
6.2 质量检查范围
6.2.1 施工单位每进行一项施工内容，应依据设计规定、技术标准和协议约定，结合本标准的规定进行自检，并如实填写水利工程施工质量检查表（见附录B）。
6.2.2 监理单位应根据本标准和DB34/T 2025复核工程施工质量。监理复核抽检应有书面记录。
6.2.3 项目法人应对施工单位自检和监理单位抽检过程进行督促检查，对工程施工质量等级进行认定。
6.2.4 工程质量监督机构应对项目法人、监理、勘测设计、施工以及其他参建单位的质量行为和工程实体质量进行监督检查，检查结果应及时告知有关单位。
6.3 质量检查内容
6.3.1 质量检查涉及施工准备检查，原材料与中间产品质量检查，水工金属结构、启闭机及机电产品质量检查，单元工程质量检查，质量缺陷备案，工程外观质量检查等。
6.3.2 施工单位应按有关技术标准对水泥、钢材等原材料与中间产品质量进行检查，并报监理单位复核。
6.3.3 水工金属结构、启闭机及机电产品进场后，有关单位应按有关协议进行交货检查和验收。安装前，施工单位应检查产品是否有出厂合格证、安装说明书及有关技术文献，对在运送和存放过程中发生的变形、受潮、损坏等问题应作好记录，并由责任方按协议规定进行解决。无出厂合格证或不符合质量规定的产品不得用于工程建设。
6.3.4 施工单位应及时将原材料、中间产品及单元工程质量检查结果报监理单位复核，由监理单位汇总分析后，在单位工程验收前报项目法人和相应质量监督机构。
6.4 质量缺陷备案检查
6.4.1 工程个别部位或局部达不到技术标准和设计规定，且未进行解决或未完全返工解决的，经项目法人、监理和设计单位确认不影响使用的工程质量缺陷，应以工程质量缺陷备案表形式进行记录备案。
6.4.2 质量缺陷备案表由监理单位组织填写，内容应真实、准确、完整。各工程参建单位代表应在质量缺陷备案表上签字，若有不批准见应明确记载。质量缺陷备案表应报相应质量监督机构备案（格式见附录C）。质量缺陷备案资料按竣工验收的标准制备，在工程竣工验收时，项目法人应向竣工验收委员会报告并提交历次质量缺陷备案资料。
7 施工质量评估
7.1 评估依据
7.1.1 国家及相关行业技术标准；
7.1.2 经批准的设计文献、施工图纸、设计变更、厂家提供的设备安装说明书及有关技术文献；
7.1.3 工程承包协议中约定的技术标准和规定；
7.1.4 工程施工期及试运营期的实验和观测分析成果。
7.2 合格标准
7.2.1 工程施工质量应合格。不合格工程应按SL 176-2023规定必须进行解决且达成合格标准后，才干进行后续工程施工或验收。
7.2.2 单元工程施工质量同时满足下列标准时，其质量评估为合格：
a） 原材料和中间产品质量合格，金属结构和机电设备产品合格；
b） 施工质量检查表中，检查项目应所有满足质量规定；检测项目应满足相关质量标准和设计规定，无评判标准的检测项目，主控检测项目检查点合格率应为100％，一般检测项目检查点逐项合格率应大于70％，且不合格点不集中分布；
c）单元工程施工质量验收评估表中，检查项目应所有满足质量规定。检测项目质量应满足相关质量标准和设计规定，无评判标准的检测项目，主控检测项目检查点记录合格率为100％，一般检测项目检查点逐项记录合格率应大于70％；
d) 重要隐蔽工程质量合格；
e) 质量缺陷已按规定备案，质量事故已按规定解决；
f）外观质量无明显缺陷或缺陷解决完毕；
g) 工程质量检查与检查资料基本齐全。
7.2.3 单位工程施工质量同时满足下列标准时，其质量评估为合格：
a) 所有单元工程质量评估所有合格；
b) 质量缺陷已按规定备案，质量事故已按规定解决；
c) 工程质量检查与检查资料基本齐全；
d) 工程施工期及试运营期，观测资料分析结果符合国家和行业技术标准以及协议约定的标准规定。
7.2.4 工程项目施工质量满足下列标准时，其质量评估为合格：
a) 所有单位工程质量评估所有合格；
b) 工程施工期及试运营期，各单位工程观测资料分析结果符合国家和行业技术标准以及协议约定的标准规定。
7.3 评估工作的组织与管理
7.3.1 单元工程完毕后，施工单位应依据施工过程中的检查情况，及时进行单元工程质量评估，填写单元工程质量验收评估表（见附录D），并报监理单位复核。监理工程师根据抽检资料，复核单元工程质量等级。
7.3.2 重要隐蔽工程经施工单位自评、监理单位抽检后，由项目法人（或委托监理）、监理、设计、施工等单位进行联合检查验收，共同核定其质量等级并填写签证表，报相应质量监督机构核备（重要隐蔽工程签证表见附录E）。
7.3.3 单位工程质量，经施工单位自评、监理单位复核、项目法人认定后，报相应质量监督机构核定（单位工程施工质量评估表见附录F）。
7.3.4 工程项目质量，经监理单位记录评估、项目法人认定后，报相应质量监督机构核定（工程项目施工质量评估表见附录G）。

附录A
（资料性附录）
小型水利工程项目划分表
单位工程
单元工程
说明
河道及堤防工程
1、河道陆上土方开挖
宜按1000m一个单元
2、河道疏浚
宜按1000m一个单元
3、堤身填筑
宜按1000m一个单元
4、堤身、堤脚防护
宜按500m一个单元
5、填塘固基
划分为一个单元。填塘长度较长时，宜按1000 m划为一个单元。
6、穿堤建筑物
一个建筑物划分为一个单元。
7、道路
划分为一个单元。道路长度较长时，宜按1000 m划为一个单元。
8、管护设施
划分为一个单元。管护数量较多时，宜每个管护设施划为一个单元。
小型水库工程
1、大坝
划分为一个单元
2、溢洪道
划分为一个单元
3、涵洞
每座分别划分为一个单元
4、管护设施
划分为一个单元
水厂
（500m³/d以上）
1、水源井（取水工程）
划分为一个单元，井数较多时，每个可划分为一个单元
2、沉定池
划分为一个单元
3、过滤池
划分为一个单元
4、清水池
划分为一个单元
5、机电设备安装
划分为一个单元
6、管道工程
划分为一个单元
7、管护设施
划分为一个单元
灌区工程
1、堤防工程
划分为一个单元。长度较长时，宜按1000m一个单元
2、涵闸工程
每座涵闸分别划分为一个单元
3、渠道工程
划分为一个单元。长度较长时，宜按1000m一个单元
4、渡槽工程
每个渡槽分别划分为一个单元
小型农田
水利工程
1、机耕桥
每座桥分别划分为一个单元
2、机电井
划分为一个单元
3、沟渠
划分为一个单元。长度较长时，宜按1000m一个单元
4、涵闸
每座涵闸分别划分为一个单元
5、小型泵站
每个站分别划分为一个单元
6、塘坝扩挖
划分为一个单元
7、管灌、喷灌、滴灌
划分为一个单元
注：表中未列明的其它小型水利工程，参照执行；各单元工程的工程量或投资不宜相差太大。
附录B
（规范性附录）
小型水利工程施工质量检查表
表B.1 水利工程河道陆上土方开挖施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
底高程
-200 mm～0 mm

2
底宽度
不小于设计值

一
般
项
目
1
河道
中心线
200mm

2
坡度
不陡于设计坡度

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：坡度、宽度每50m测一断面；
注3：底高程每100m测不少于5点；
注4：中心线每100m测不少于1点。
表B.2 水利工程河道疏浚施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
河道过水

断面面积
不小于设计断面面积

2
平均底高程
达成设计规定高程

一
般
项
目
1
局部欠挖
深度小于0.3 m，
面积小于5.0m2

2
弃土处置
符合设计规定

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：断面每50m测一个；
注3：底高程每100m测不少于5点。
表B.3 水利工程堤身填筑施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
土料
符合设计和规范规定

2
清基
堤基表层的淤泥、腐殖土、草皮、树根、建筑垃圾应清理干净。

3
压实度或
相对密度
合格率不小于80%

4
顶高程
不低于设计值

5
顶宽
不低于设计值

一
般
项
目
1
铺填边线
超宽值
人工铺料大于10cm;
机械铺料大于30cm。

2
铺土厚度
符合碾压实验规定；
允许偏差为-5.0～0cm。

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日
注1：按施工项目填写本表；
注2：压实度每层每50m测一组；
注3：每层铺土厚度、铺土边线每50m测不少于5点；
注4：顶宽、顶高程每50m测1点。

表B.4 水利工程浆砌石挡墙施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
原材料、石料
原材料符合规范规定；
石料无风化、剥落和层理。

2
砂浆强度
符合SL176-2023规定

3
砌 筑
铺浆均匀，无裸露石块；灌浆、
塞缝饱满，砌缝密实，无架空等现象。

一
般
项
目
1
挡墙高程
顶高程不低于设计值；
底高程不高于设计值。

2
铺设闭缝板
铺设厚度均匀平整、牢固，
相邻块安装紧密平整无缝。

3
排水孔
排水孔数量、排水孔反虑符合设计规定

4
表面解决
垫层混凝土表面、
砌石体局部光滑的砂浆表面应凿毛。

5
水泥砂浆勾缝
养护
有效及时，一般砌体养护28 天；
养护期内表面保持湿润，无时干时湿现象。

检查结论
检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：顶高程、底高程每30m测不少于5点；
注3：原材料及中间产品每施工段不少于1组；
注4：材料变更则重新检查。
表B.5 水利工程坡面修整施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
坡面清理
坡面表层没有不合格土，
树根等杂物所有清除。

2
坡面解决
坡面上的坑洞已按规定回填，
多余部分已削坡。

一
般
项
目
1
坡比
不陡于设计坡度

2
坡面平整压实
坡面无显著凹凸，
无松土，无弹簧土。

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：坡比每50m测不少于5点；
注3：其他按每施工段不少于1次。

表B.6 水利工程垫层（反滤）施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
原材料
符合规范规定

2
基面清理
符合规范规定

一
般
项
目
1
铺填
符合规范规定

2
垫层厚度
±15%设计值，
平均值不小于设计值。

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：垫层厚度每30m测不少于5点；
注3：其他按每施工段不少于1次。

表B.7 水利工程干砌石护坡施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
材质
无风化、剥落、层理等

一
般
项
目
1
砌筑质量
石块稳固、无松动，无宽度在1.5cm以上、长度在50cm以上的连续缝。

2
护坡厚度
不小于设计值的80%，
平均值不小于设计值。

3
坡面平整度
允许偏差为±8cm

4
土工织物铺设
符合设计规定

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：护坡厚度每30m测不少于5点，
注3：其他按每施工段不少于1次。

表B.8 水利工程浆砌石护坡施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
原材料
原材料符合规范规定：石料无风化、剥落和层理

2
砂浆强度
符合SL176-2023规定

一
般
项
目
1
排水孔
连续贯通，位置、数量符合设计规定

2
坡面平整度
±5cm

3
护坡厚度
不小于设计值的80%，
平均值不小于设计值。

4
变形缝结构
与填充质量
符合设计规定

5
勾缝
平缝勾填，无开裂、脱皮现象。

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日
注1：按施工项目填写本表；
注2：护坡厚度每30m测不少于5点；
注3：其他按每施工段不少于1次。
表B.9 水利工程预制块护坡施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
预制块
抗压强度
符合SL 176-22023的规定

一
般
项
目
1
预制块铺筑
平整、稳固、缝线规则，
破损率不得超过10%。

2
预制块厚度
不小于设计值的90%，
平均值不小于设计值。

3
坡面平整度
±1cm

检查结论

检查项质量情况：

主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：预制块厚度每30m测不少于5点；
注3：其他按每施工段不少于1次。

表B.10 水利工程现浇混凝土护坡施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
原材料
符合相关规范规定

2
混凝土强度
符合SL176-2023规定

一
般
项
目
1
混凝土浇筑
符合设计及规范规定

2
坡面平整度
±1.0cm

3
护坡厚度
不小于设计值的90%，
平均值不小于设计值。

4
排水孔
连续贯通，位置、数量符合设计规定

5
变形缝结构与填充质量
符合设计规定

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：护坡厚度每30m测不少于5点；
注3：其他按每施工段不少于1次。

表B.11 水利工程草皮护坡施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
草皮、草种
符合设计规定

2
覆盖率
≥90%设计值，
且每处集中空秃面积<0.2 m2。

一
般
项
目
1
基面清理
符合设计规定

检查结论

检查项质量情况：

主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：覆盖率每30m测不少于5点；
注3：其他按每施工段不少于1次。

表B.12 水利工程填塘固基施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
清基、清淤
符合设计规定

2
填筑高程
0～+30cm

3
压实度
符合设计规定

一
般
项
目
1
平整度
0～50cm

2
回填土料
符合设计及规范规定

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表；
注2：压实度每口塘不少于5组；
注3：高程、平整度每口塘不少于5点。

表B.13 水利工程建筑物基坑开挖施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
保护层开挖
使用小型机具或人工挖除，
基底土层无扰动。

2
坑底高程
有垫层混凝土：±20 mm；
无垫层混凝土：-20 mm～0 mm。

3
开挖边坡
不陡于设计坡度

一
般
项
目
1
地下水位
低于基底面500 mm

2
轴线
符合设计规定

3
基坑尺寸
不小于设计值

检查结论

检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）

年 月 日

注1：按施工项目填写本表
注2：高程不少于5点

表B.14 水利工程水泥土搅拌桩施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
水灰比或
水泥掺入比
符合设计规定

2
孔位偏差
≤2cm

3
孔深
符合设计规定

4
桩径
符合设计规定

5
单桩承载力、
复合地基承载力
符合设计规定

一
般
项
目
1
反复搅拌
次数和深度
符合设计规定

2
桩顶高程
超过设计桩顶30～50cm

3
特殊情况解决
不影响质量

检查结论

主检查项质量情况：
主控项目检查点的合格率 %，一般项目逐项检查点的最低合格率 %，且不合格点不集中分布。

质量检查员：

项目质量（技术）负责人：

（盖公章）
年 月 日

注1：按施工项目填写本表；
注2、按每桩检测1次；
注3：多头小直径按一次性成墙检测1次。

表B.15 水利工程建筑物回填施工质量检查表
单位工程名称

单元工程名称

施工部位

施工日期
年 月 日
～ 年 月 日
项次
检查项目
质量规定（允许偏差）
检查（测）记录
合格数
合格率
主
控
项
目
1
土料土质
符合设计和规范规定

2
压实度
穿堤建筑物合格率不小于80%；
穿坝建筑物合格率不小于90%，且最小值不低于设计值的0.98。

3
泥浆涂刷
符合规范规定

一
般
项
目
1
基面清理
无积水、杂物、杂草等

2
铺土厚度
符合碾压实验规定；允许偏差为-0.5~0cm

3
填土程序
建筑物墙后2.0 m范围内回填土用人工或小型压实机具夯
