石油天然气站内工艺管道工程施工及
验收规范
SY 0402－2023

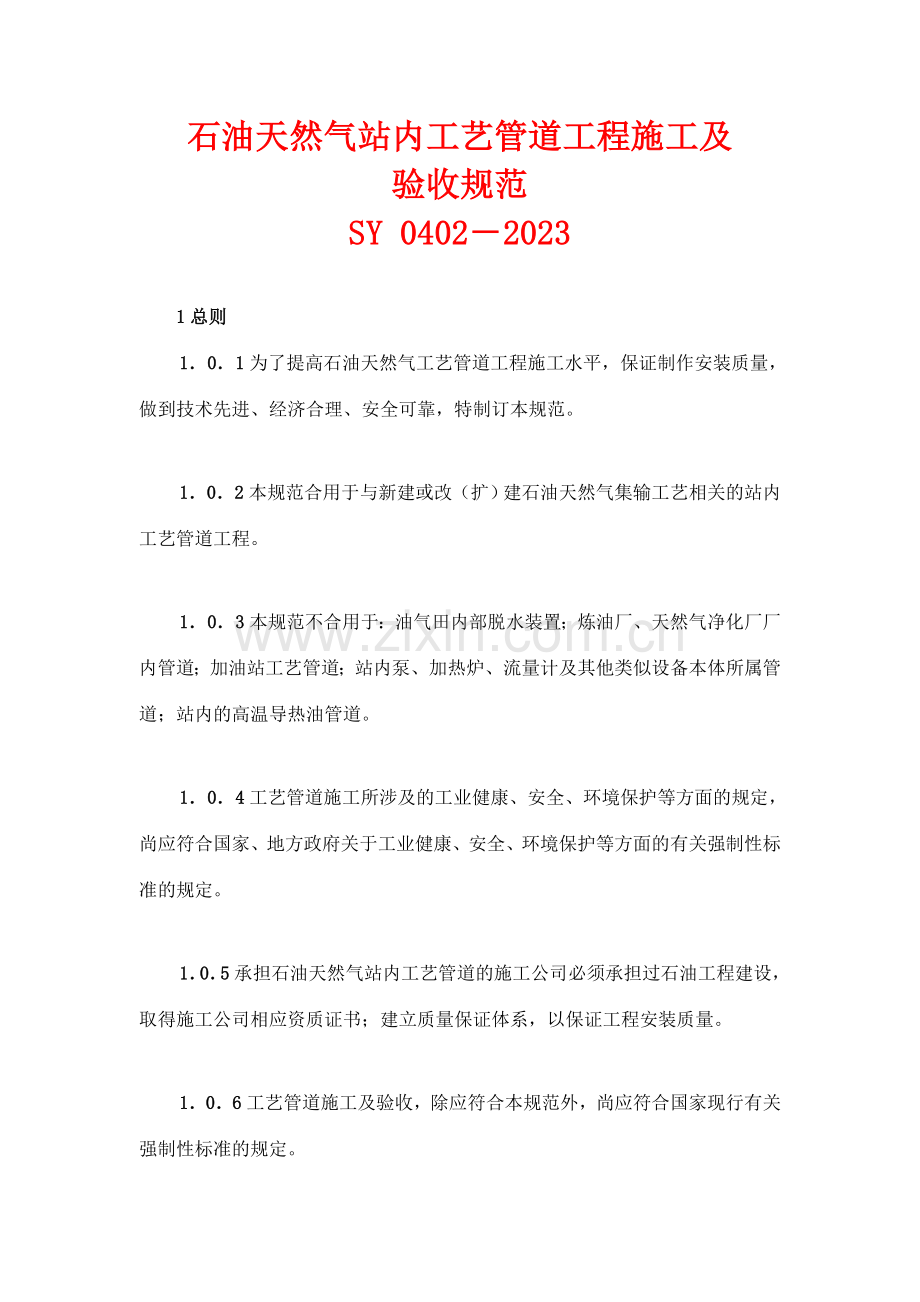

1总则
1．0．1为了提高石油天然气工艺管道工程施工水平，保证制作安装质量，做到技术先进、经济合理、安全可靠，特制订本规范。

1．0．2本规范合用于与新建或改（扩）建石油天然气集输工艺相关的站内工艺管道工程。

1．0．3本规范不合用于：油气田内部脱水装置；炼油厂、天然气净化厂厂内管道；加油站工艺管道；站内泵、加热炉、流量计及其他类似设备本体所属管道；站内的高温导热油管道。

1．0．4工艺管道施工所涉及的工业健康、安全、环境保护等方面的规定，尚应符合国家、地方政府关于工业健康、安全、环境保护等方面的有关强制性标准的规定。

1．0．5承担石油天然气站内工艺管道的施工公司必须承担过石油工程建设，取得施工公司相应资质证书；建立质量保证体系，以保证工程安装质量。

1．0．6工艺管道施工及验收，除应符合本规范外，尚应符合国家现行有关强制性标准的规定。

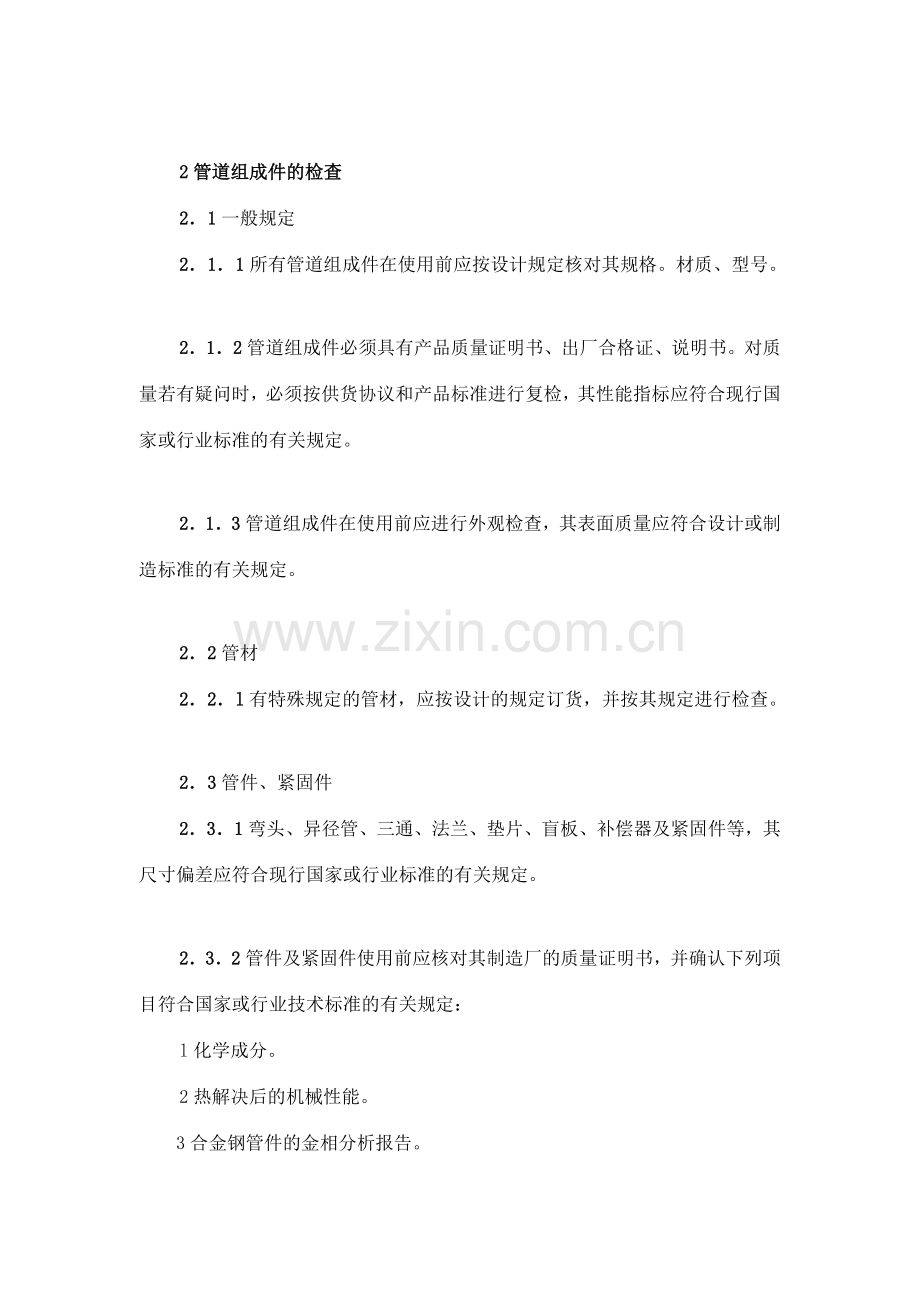

2管道组成件的检查
2．1一般规定
2．1．1所有管道组成件在使用前应按设计规定核对其规格。材质、型号。

2．1．2管道组成件必须具有产品质量证明书、出厂合格证、说明书。对质量若有疑问时，必须按供货协议和产品标准进行复检，其性能指标应符合现行国家或行业标准的有关规定。

2．1．3管道组成件在使用前应进行外观检查，其表面质量应符合设计或制造标准的有关规定。

2．2管材
2．2．l有特殊规定的管材，应按设计的规定订货，并按其规定进行检查。

2．3管件、紧固件
2．3．1弯头、异径管、三通、法兰、垫片、盲板、补偿器及紧固件等，其尺寸偏差应符合现行国家或行业标准的有关规定。

2．3．2管件及紧固件使用前应核对其制造厂的质量证明书，并确认下列项目符合国家或行业技术标准的有关规定：
l化学成分。
2热解决后的机械性能。
3合金钢管件的金相分析报告。
4管件及紧固件的无损探伤报告。

2．3．3高压管件及紧固件技术规定应符合《PN16．0～32．0MPa锻造角式高压阀门、管件、紧固件技术条件》JB450的有关规定。

2．3．4法兰质量应符合下列规定：
l法兰密封面应光滑平整，不得有毛刺、划痕、径向沟槽、沙眼及气孔。
2对焊法兰的尾部坡口处不应有碰伤。
3螺纹法兰的螺纹应完好无断丝。
4法兰螺栓中心圆直径允许偏差为±0.3mm；法兰厚度允许偏差为±1.0mm；相邻两螺栓孔中心间距的允许偏差为±0.3mm，任意两孔中心间距允许偏差为±1.Omm。

2．3．5酸性环境中使用的管件、紧固件，应按设计规定进行解决，合格后方可使用。

2．3．6法兰连接件螺栓、螺母、缠绕式垫片等应符合装配规定，不得有影响装配的划痕、毛刺、翘边及断丝等缺陷。

2．3．7用于高压管道上的螺栓。螺母应符合国家现行有关标准的规定，使用前应从每批中各取两根（个）进行硬度检查，不合格时加倍检查；仍有不合格时，逐个检查，不合格者不得使用。当直径大于或等于M30且工作温度大于或等于500℃时，应逐根进行硬度检查，螺母硬度不合格不能使用；螺栓硬度不合格，取最高、最低各一根校验机械性能，若有不合格，取硬度相近的螺栓加倍校验，仍有不合格，则该批螺栓不得使用。

2．3．8三通的检查及其质量应符合下列规定：
1主管应按支管实际内径开孔，孔壁应平整光滑，孔径允许偏差应为±0.5mm。
2主管开孔口和支管玻口周边应清洁，无脏物、油渍和锈斑。
3三通端面坡口角度应为35o±5o，钝边应为l.0～2.0mm。
4支管与主管垂直度允许偏差不应大于支管高度的1％，且不得大于3mm。
5各端面垂直度的允许偏差不得大于钢管外径的1％，且不得大于3mm。
6加强板焊缝外观质量应符合设计规定。
7拔制三通的检查应按设计规定进行，其壁厚、减薄量等必须满足规定。

2．3．9弯头的检查及其质量应符合下列规定：
1弯头外观不得有裂纹、分层、褶皱、过烧等缺陷。
2弯头壁厚减薄量应小于厚度的10％，且实测厚度不得小于设计计算壁厚。
3弯头坡口角度应为35o±5o，钝边应为l.0～2mm。
4弯头的端面偏差、弯曲角度偏差及圆度、曲率半径偏差，应符合表2．3．9的规定：

2．3．10弯管的检查及其质量规定应符合下列规定：
1弯管内外表面应光滑，无裂纹、疤痕、褶皱、鼓包等缺陷。
2弯管的尺寸偏差应符合表2．3．10的规定。
3弯管直径应与相连接管子内径一致。

2．3．11异径管的检查及其质量规定应符合下列规定：
l异径管的壁厚应大于大径端管段的壁厚。
2异径管的圆度不应大于相应端外径的1％，且不大于3mm；两端中心线应重合，其偏心值不应大于5mm。
3异径管尺寸允许偏差应符合表2．3．10的规定。
4偏心异径管应按设计规定进行检查。

2．3．12支吊架的检查及其质量规定应符合下列规定：
1支吊架表面应无毛刺、铁锈、裂纹、漏焊、表面气孔等缺陷。
2支吊架用的弹簧表面不应有裂纹。折叠、分层、锈蚀等缺陷，工作圈数偏差不得超过半圈。
3自由状态时，弹簧各圈节距均匀，其节距允许偏差不应大于平均节距的10%。
4弹簧两端支撑面与弹簧轴线应垂直，其允许偏差不应大于自由高度的2％。

2．3．13管线补偿器检查应按出厂说明书和设计规定进行，其尺寸偏差应符合下列规定：
l“Π”形和“Ω’形补偿器的弯曲管子的圆度不应大于外径的8％，壁厚减薄量不应大于公称壁厚的15％，且壁厚不小于设计壁厚。
2“Π”形补偿器悬臂长度允许偏差为±10mm；平面翘曲每米允许偏差不应大于3mm，且总长平面翘曲不得大于10mm。

2．4阀门
2．4．1阀门应有产品合格证，电动、气动、液压、气流联动、气液动、电液动、电磁液动、电磁动等阀门应有安装使用说明书。

2．4．2阀门实验前应进行外观检查，其外观质量应符合下列规定：
1阀体、阀盖、阀外表面无气孔、砂眼、裂纹等缺陷。
2阀体内表面平滑、洁净，闸板、球面等与其配合面应无划伤、凹陷等缺陷。
3垫片、填料应满足介质规定，安装对的。
4螺栓、连接法兰、内外螺纹应符合技术规定。
5丝杆、手轮、手柄无毛刺、划痕，且传动机构操作灵活、指示对的，能完全到位。
6其他阀门（电动、气动等）、各种零件齐全完好，无松动现象。
7铭牌完好无缺，标记齐全对的。

2．4．3阀门的强度和密封实验应符合下列规定：
1试压用压力表精度不应低于1．5级，并经校验合格。
2阀门的检查范围应为：公称直径小于或等于50mm且公称压力小于或等于1.6MPa的阀门，从每批中抽查10％，且不少于1个；若有不合格，再抽查 20％；若仍有不合格，应逐个检查实验此批阀门。公称直径大于50mm或公称压力大于1．6MPa的阀门应所有进行检查。
3阀门应用清水进行强度和密封实验，强度实验压力应为工作压力的1．5倍，稳压不小于5min，壳体、垫片、填料等不渗漏、不变形、无损坏，压力表不降为合格。密封实验压力为工作压力，稳压 15min，不内漏、压力表不降为合格。
4阀门进行强度试压时，其阀门应半开半闭，让中腔进水，整体试压。密封试压时应进行单面受压下阀门的启动。手动阀门应在单面受压下启动，检查其手轮的灵活性和填料处的渗漏情况；电动阀等应按规定调好限位开关试压运转后，进行密封实验下的单面受压启动，阀门两面都应进行单面受压下的启动，启动压力应大于或等于工作压力。不合格的阀门不得使用。
5止回阀、截止阀可按流向进行强度和密封实验。止回阀应按逆流向做密封实验、顺流向做强度实验，截止阀可按顺流向进行强度和密封实验。
6阀门试压合格后，应排除内部积水（涉及中腔），密封面应涂保护层，关闭阀门，封闭主入口，并填写《阀门试压记录》。

2．4．4安全阀安装前应进行压力调试，其启动压力为工作压力的1.05～ 1.15倍。回座压力应在0.90～ 1.05倍工作压力之间，调试不少于三次。调试合格后铅封，并填写记录。

2．4．5液压球阀驱动装置，应按出厂说明书进行检查，压力油应在油标三分之二处，各部驱动灵活。

2．4．6检查电动阀门的传动装置和电动机的密封、润滑部分，使其传动和电气部分灵活好用，并调试好限位开关。

3钢管下料与管件加工
3．1钢管下料
3．1．1高压条件下使用的钢管宜采用机械切割，中低压钢管可采用氧乙炔切割。切割后必须将切割表面的氧化层除去，消除切口的弧形波纹，按规定加工坡口。

3．1．2钢管切口质量应符合下列规定：
l切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等。
2切口端面倾斜偏差Δ（图3．1．2）不应大于管子外径的1％，且不得超过3mm。

Δ

3．1．3钢管因搬运堆放导致的弯曲，使用前应进行校直，其直线度每米不超过1.5mm，全长不超过5mm。

3．1．4管端的坡口型式及组对尺寸应符合表3．1．4的规定。

3．2管件加工
3．2．1管子对接时，错边量应符合表3.2.1的规定。
表3．2．1管子错边量 (mm)
管壁厚
内壁错边量
外壁错边量
＞10
1.0
2.0～2.5
5～１０
0.1壁厚
1.5～2.0
＜5
0.5
0.5～1.5

3．2．2弯管的制作应符合下列规定：
1弯管宜采用壁厚为正公差的管子制作。当采用负公差的管子制作弯管时，管子弯曲半径与弯管前管子壁厚的关系宜符合表3．2．2的规定。
2高压钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径直大于管子外径的3．5倍。
3用有缝管制作弯管时，焊缝应避开受拉（压）区。
4钢管应在其材料特性允许的范围内冷弯或热弯。
5采用高合金钢管制作弯管时，宜采用机械方法；当充砂制作弯管时，不得用铁锤敲击。

3．2．3钢管热弯或冷弯后的热解决，应符合下列规定：
1除制作弯管温度自始至终保持在900℃以上的情况外，用壁厚大于19mm的碳素钢制作弯管后，应按表3．2．3的规定进行热解决。
2当用表3．2.3所列的中、低合金钢管进行热弯时，对公称直径大于或等于100mm，或壁厚大于或等于13mm的，应按设计文献的规定进行完全退火、正火加回火或回火解决。
3当用表3．2．3所列的中、低合金钢管进行冷弯时，对公称直径大于或等于100mm，或壁厚大于或等于13mm的，应按表3．2．3的规定进行热解决。
4用奥氏体不锈钢管制作的弯管，可不进行热解决。当设计文献规定热解决时，应按设计文献规定进行。

3．2．4弯管质量应符合下列规定：
l无裂纹（目测或依据设计文献规定）。
2无过烧、分层等缺陷。
3无皱纹。
4设计压力大于或等于10MPa的弯管，任一截面上的最大外径与最小外径之差应不大于制作弯管前管子外径的5％；制作弯管前后的壁厚之差，不得超过制作弯管前管子壁厚的10％；管端中心偏差值Δ不得超过1．5mm／m，当直管长度L大于3m时，其偏差不得超过5mm。
5设计压力小于10MPa的弯管，任一截面上的最大外径与最小外径之差应不大于制作弯管前管子外径的8％。
6对于其他弯管，制作弯管前后的管子壁厚之差，不得超过制作弯管前管子壁厚的15％，且均不得小于管子的设计壁厚；管端中心偏差不得超过3mm／m，当直管长度大于3m时，其偏差不得超过10mm。

3．2．5 ∏形弯管的平面度允许偏差Δ应符合表3．2.5和图3．2．5的规定。

表3．2．5 ∏形弯管的平面度允许偏差 (mm)
长度
＜500
500～1000
＞1000～1500
＞1500
平面度
≤3
≤4　
≤6
≤10

3．2．6用高压钢管制作弯管后，应进行表面无损探伤，需要热解决的应在热解决后进行；当有缺陷时，可进行修磨，修磨后的弯管壁厚不得小于管子公称壁厚的 90％，且不得小于设计壁厚。

3．2．7卷管加工、管口翻边、夹套管加工及其质量应符合《工业金属管道工程施工及验收规范》 GB 50235的规定。

3．2．8管汇的制作及其质量应符合下列规定：
1制作管汇母管直选择整根无缝钢管。若采用焊接钢管对接时，纵缝或螺旋焊缝应错开100mm以上。对于螺旋焊缝钢管，在管端的螺旋焊缝处还应进行补强焊接，其长度应不小于20mm。
2管汇母管划线应符合下列规定：
1）固定母管划出中心线；
2）按图纸规定的间距划出开孔中心和开孔线。
3管汇采用骑座式连接时，母管的开孔直径应比支管内径小于2mm。
子管坡口及角接接头应符合表 3．2．8－ 1和图 3．2．8的规定。

表3．2．8－l子管坡口及角接接头的尺寸
项目
接头夹角φ
90o～105o
105o～150o
子管与鞍口的角度β
45o
45o～90o
坡口角度α
45o～60o
60o
根部间隙b（mm）
1.5～2.5
1.5～2.5
钝边p（mm）
0～1.5
0～1.5
4管汇采用插入式连接时，应在母管上开孔并加工坡口。坡口角度应为4 5 o～60 o，其允许偏差应为土2.5 o，孔与子管外径间隙为0．5～2mm。子管插入深度不得超过母管内壁。
5管汇组对时，应一方面进行子管与法兰的组对。母管与子管组对时，应先组对两端子管，使之互相平行且垂直于母管，然后以两子管为基准组对中间各子管。
6管汇组对时，当子管的公称直径小于或等于 200 mm时，定位焊4点；当子管的公称直径大于200mm时，定位焊6点，并均匀分布。
7管汇组对的允许偏差应符合表3．2．8－2的规定。
表3．2．8－2 组对允许偏差
序号
项 目
允许偏差(mm)
1
母管总长
±5
2
子管间距
±3
3
子管与母管两中心线的相对偏移
±1.5
4
子管法兰按管长度
±1.5
5
法兰水平度或垂直度
子管直 径
≤300
≤1
＞300
≤2
6
母管直线度
母管公称直径
≤100
≤L/1000，最大15
＞100
≤2L/1000，最大15
注：L为母管长度（m）。
8封头组对前，应将管汇内部清理干净，组对焊接应符合设计图纸规定。
9管汇焊接质量应符合本规范第5章的规定。

4管道安装
4．1一般规定
4.1．1管道安装前，工艺管道施工图必须经土建、电气、仪表、给排水等相关专业会审，特别是对埋地管道与埋地电缆、给排水管道、地下设施、建筑物预留孔洞位置等进行校对。

4．1．2与管道安装相关的土建工程经检查验收合格，达成安装条件。

4．1．3工艺管道所用管材、管件、阀门及其他预制件等按本规范规定检查合格。

4．1.4与管道连接的设备、管架、管墩应找正。安装固定完毕，管架、管墩的坡向、坡度应符合设计规定。

4．1.5管子、管件、阀门等内部应清理干净，无污物、杂物。安装工作有间断时，应及时封堵管口或阀门出入口。

4．1．6埋地管道组焊检查合格后，进行试压、防腐并及时回填。回填前，应办理隐蔽工程检查验罢手续。

4．1．7不宜在管道焊缝位置及其边沿上开孔，当不可避免时，应对开孔处开孔直径1．5倍范围内进行补强，补强板覆盖的焊缝应磨平。焊缝质量的检查应符合5．4的规定。

4．2管道安装
4．2．1对预制的管道应按管道系统编号和顺序号进行对号安装。

4．2．2管道、管件、阀门、设备等连接时，不得采用强力对口。

4．2．3安装前应对阀门、法兰与管道的配合情况进行下列检查：
l对焊法兰与管子配对焊接时，检查其内径是否一致。如不一致，按规定开内坡口。
2检查平焊法兰与管子配合情况。
3检查法兰与阀门法兰配合情况以及连接件的长短，防止不能配合安装。

4．2．4检查三通、弯头内径与其连接的管径是否一致。不一致时按规定开内坡口。

4．2．5异径管直径应与其相连接管段一致，配合的错边量不应大于1．5mm。

4．2．6管道安装时应采用对口器进行对口组焊。使用外对口器时，根焊须完毕管道周长的 50％以上且均匀分布时才干拆除对口器；使用内对口器时，根焊须所有完毕后才干拆除对口器。

4．2．7管子端日圆度超标时应进行校圆。校圆时宜采用整形器调整，不宜用锤击方法进行调整。

4．2．8管道对口时应检查平直度，按图4．2．8所示在距接口中心200 mm处测量，当管子公称直径小于 100mm时，允许偏差为lmm；当管子公称直径大于或等于100mm时，允许偏差为2mm，但全长允许偏差均为10mm。

4．2．9螺旋缝焊接钢管对接时，螺旋焊缝之间应错开100mm以上。

4．2．10钢管在穿建（构）筑物时；应加设护管。护管中心线应与管线中心线一致，且建（构）筑物内隐蔽处不得有对接焊缝。

4．2．11管道安装允许偏差值应符合表4.2．11的规定。
表4.2．11管道安装允许偏差
项目
允许偏差（mm）
坐标
架空
±10
地沟
±7
埋地
±20
标高
架空
±10
地沟
±7
埋地
±20
平直度
DN≥100mm
≤2L/1000
最大40
DN＞100mm
≤3L/1000
最大70
铅垂度
≤3H/1000
最大25
成排
在同一平面上的间距
±10
交叉
管外壁或保温层的间距
±7
4．2．12连接机器的管道，其固定焊口应远离机器。对不允许承受附加外力的机器，管道与机器的连接应符合下列规定：
l管道在自由状态下，检查法兰的平行度和同心度，允许偏差应符合表4．2．12的规定。
表4．2．12法兰平行度、同心度允许偏差和设备位移
机泵转速（r/min）
平行度（mm）
同心度（mm）
设备位移（mm）
3000～6000
≤0.10
≤0.50
≤0.50
＞6000
≤0.05
≤0.20
≤0.02
2紧固螺栓时，应在设备主轴节上用百分表观测设备位移，其值应符合表4．2．12的规定。

4．2．13管道补偿器安装前，应按设计规定进行预拉伸（预压缩），其允许偏差为±10mm。

4．2．14架空管道的支架、托架、吊架、管卡的类型、规格应按设计选用，安装位置应符合设计规定，安装方法对的。滑动支架应保证沿轴向滑动无阻，且不发生横向偏移；固定支架应安装牢固。

4．2．15法兰密封面应与管子中心垂直（图4．2．15）。当公称直径小于或等于 300mm时，在法兰外径上的允许偏差 e为±1mm；当公称直径大于300mm时，在法兰外径上的允许偏差e为±2mm。

4．2．16法兰螺孔应跨中安装。管道的两端都有法兰时，将一端法兰与管道焊接后，用水平尺找平，另一端也同样找干。平孔平度应小于lmm。

4．2．17管端与平焊法兰密封面的距离应为管子壁厚加 2～3mm。

4．2．18法兰连接时应保持平行，其偏差不得大于法兰外径的1.5／l000，且不大于2mm。垫片应放在法兰密封面中心，不得倾斜或突入管内。梯槽或凹凸密封面的法兰，其垫片应放入凹槽内部。

4．2．19每对法兰连接应使用同一规格螺栓，安装方向一致。螺栓拧紧应按对称顺序进行。所有螺栓应拧紧，受力应均匀，不得漏掉。

4．2．20法兰螺栓拧紧后，两个密封面应互相平行，用板尺对称检查，其间隙允许偏差应小于0．5mm。

4．2．21法兰连接应与管道保持同轴，其螺栓孔中心偏差不超过孔径的5％，并保持螺栓自由穿入。法兰螺栓拧紧后应露出螺母以外2～3牙，螺纹不符合规定的应进行调整。

4．2．22螺纹法兰拧入螺纹短节端时，应使螺纹倒角外露，金属垫片应准确嵌入密封座内。

4．3阀门安装
4．3．1阀门安装前，应检查阀门填料，其压盖螺栓应留有调节余量。

4．3．2阀门安装前，应按设计文献核对其型号，并应按介质流向拟定其安装方向，复核产品合格证及实验记录。

4．3．3当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。

4．3．4当阀门与管道以焊接方式连接时，阀门不得关闭，焊缝应保证质量。

4．3．5阀门安装时，按介质流向拟定其阀门的安装方向，应避免强力安装。在水平管段上安装双闸板闸阀时，手轮宜向上。一般情况下，安装后的阀门手轮或手柄不得向下，应视阀门特性及介质流向安装在便于操作和检修的位置上。

4．3．6安全阀安装时应符合下列规定：
1检查垂直度，发现倾斜时应进行校正。
2安全阀的最终调校宜在系统上进行，启动和回座压力应符合设计文献和本规范的有关规定。

5焊接
5．1一般规定
5．1．1站场钢质管道焊接时应按本章和现行的行业标准《钢质管道焊接及验收》 SY／T 4103的有关规定执行。

5．1．2在管道焊接生产中，对于任何初次使用的钢种，焊接材料和焊接方法都应进行焊接工艺实验和评估。焊接工艺实验和评估应符合《钢质管道焊接及验收》 SY/T 4103—1995第 5章的规定。

5．1．3安装单位已有的焊接工艺评估结果在新建工程上使用时，需要进一步确认。当其中任何一要素与实际情况不符时，依据本规范中焊接工艺评估规程中的规定，拟定是否重新进行焊接工艺评估。

5．1．4根据合格的焊接工艺评估报告编制焊接工艺规程。

5．1．5参与焊接作业人员必须是按照焊接工艺规程，通过考试取得相应资格的合格焊工，焊工技取得的相应项目施焊。焊工资格考试按照《钢质管道焊接及验收》 SY/T4103－1995第 6章的规定执行。

5．2焊接
5．2．1施焊前焊接材料应满足以下规定：
1焊条无破损、变色，无油污杂物；焊丝无锈蚀、污染现象；焊剂无变质现象；保护气体的纯度和干燥度应满足焊接工艺规程的规定。
2焊条使用前应按产品说明书进行烘干。在无规定期，低氢型焊条烘干温度为350～400 t，恒温时间 l～2 h，焊接现场应设恒温干燥箱调），温度控制在100～150℃，随用随取。当天未用完的焊条应收回，重新烘干后使用，但重新烘干次数不得超过两次。纤维素焊条在包装良好无受潮时，可不烘干。若受潮时，应进行烘干，烘干温度为 80～100℃，烘干时间为0.5～1h。
3在焊接过程中出现焊条药皮脱落、发红或严重偏弧时应立即更换。

5．2．2在下列不利的环境中，如无有效防护措施时，不得进行焊接作业：
1雨大或雪天。
2大气相对湿度超过 90%。
3风速超过2．2m/s（气体保护焊），风速超过8m/s（药皮焊条子工电弧焊），风速超过11m／s（药芯焊丝自保护焊）。
4环境温度低于焊接现程中规定的温度时。
5常用管材允许焊接的最低环境温度：低碳钢为-20℃，低合金钢为-15℃，低合金高强钢为-5℃。

5．2．3管道对接接头型式应符合本规范第3．1．4条的规定。

5．2．4管道组对焊接时，应对坡口及其内外表面用手工或机械进行清理，清除管道边沿100mm范围内的油、漆、锈、毛刺等污物。

5．2．5管道对接焊缝位置应符合下列规定：
l相邻两道焊缝的距离不得小于1．5倍管道公称直径，且不得小于150mm。
2管道对接焊缝距离支吊架不得小于50mm，需要热解决的焊缝距离支吊架不得小于300mm。
3管道对接焊缝距离弯管起点不得小于100mm；，且不宜小于管子外径。
4直缝管的直焊缝应位于易检修的位置，且不应在底部。

5．2．6工艺管道上使用的弯头宜根据需求定货，必须采用直口组对焊接。

5．2．7施焊时严禁在坡口以外的管壁上引弧；焊机地线应有可靠的连接方式，以防止和避免地线与管壁之间产生电弧而烧伤管材。

5．2．8预制好的防腐管段，焊前应对管端防腐层采用有效的保护措施，以防电弧灼伤。

5．2．9管道焊接时，根焊必须熔透，背面成型良好；根焊与热焊直连续进行，其它层间间隔也不宜过长，当天焊口当天完毕。
5．2．10每遍焊完后应认真清渣，清除某些缺陷后再进行下一道工序。

5．2．11每道焊口完毕后，应用书写或粘贴的方法在焊口下游100mm处对焊工或作业组代号及流水号进行标记，严禁用有损母材的方法标记。

5．3焊接热解决
5．3．1焊接接头的焊前预热和焊后热解决应根据设计规定和焊件结构的刚性，在焊接工艺评估中拟定热解决工艺。

5．3．2异种钢焊接时，预热温度应按可焊性差的钢材的规定拟定。

5．3．3预热应在焊口两侧及周向均匀进行，应防止局部过热，预热宽度应为焊缝两侧各100mm。

5．3．4对有预热规定的焊接，在焊接过程中的层间温度不应低于其预热温度。

5．3．5后热和热解决应按焊接工艺评估拟定的工艺规定进行。

5．3．6热解决加热范围应为焊口两侧各大于焊缝宽度的3倍，且不小于25mm，加热区以外的100mm范围应予保温。

5．3．7热解决后的焊缝应符合设计规定规定，否则应对焊缝重新进行热解决。一道焊缝热解决次数不能超过两次。

5．4焊缝检查与验收
5．4．1管道对接焊缝应进行100％外观检查。外观检查应符合下列规定：
1焊缝焊渣及周边飞溅物应清除干净，不得存在有电弧烧伤母材的缺陷。
2焊缝允许错边量不宜超过壁厚的10％，且不大于1.6mm。
3焊缝宽度应为坡口上口两侧各加宽1～2mm。
4焊缝表面余高应为0～1．6mm，局部不应大于3mm且长度不大于50mm。
5焊缝应整齐均匀，无裂纹、未焊透、气孔、夹渣、烧穿及其他缺陷。
6盖面焊道局部允许出现咬边。咬边深度应不大于管壁厚的12．5%且不超过0． 8mm。在焊缝任何300mm的连续长度中，累计咬边长度应不大于50mm。

5．4．2焊缝外观检查合格后应对其进行无损探伤。射线探伤应按《石油天然气钢质管道对接焊缝射线照相及质量分级》SY4056的规定执行。超声波探伤应按《石油天然气钢质管道对接焊缝超声波探伤及质量分级》 SY 4065的规定执行。

5．4．3焊缝无损探伤检查应由经锅炉压力容器无损检测人员资格考核委员会制定的《无损检测人员考试规则》考试合格并取得相应资格证书的检测人员承担，评片应由取得Ⅱ级资格证书及其以上的检测人员承担。

5．4．4无损探伤检查的比例及验收合格等级应符合设计规定。如没有规定期，应按下列规定执行：
1管道对接焊缝无损探伤检查数量及合格等级应符合本规范表5．4．4的规定。
2穿越站场道路的管道焊缝、试压后连头的焊缝应进行100％射线照相检查。合格级别应符合本规范表5．4. 4的规定。
3不能进行超声波或射线探伤的部位焊缝，按《工业金属管道工程施工及验收规范》 GB 50235进行渗透或磁粉探伤，无缺陷为合格。

表5．4．4焊缝无损探伤检查数量及合格等级
设计压力(Mpa)
超声波探伤
射线探伤
抽查比例(%)
合格级别
抽查比例(%)
合格级别
P＞16
-
-
100
Ⅱ
4.0＜p≤16
100
Ⅱ
10
Ⅱ
1.6＜p≤4.0
100
Ⅱ
5
Ⅲ
P≤1.6
50
Ⅲ
-
-

5．4．5焊缝抽查检测应具有代表性和随机性，或由工程监理指定。对每个焊工或流水作业组天天复验或抽查的比例应大体相同。

5．4．6不能满足质量规定的焊接缺陷的清除和返修应符合《钢质管道焊接及验收》 SY/T 4103——1995第 10章的规定。返修后的焊缝应按本章有关条款进行复检。

6管沟开挖及回填
6．0．1管沟开挖应按管底标高加深100mm。单管敷设时，管底宽度应按管道公称直径加宽300mm，但总宽不小于500mm；多管道同沟敷设时，管沟底宽应为两边管道外廊宽加 500mm。

6．0．2管道下沟前，应对管沟进行复测，达成设计规定后方可下沟。

6．0．3管沟尺寸允许偏差应符合下列规定：
1管沟中心线偏差为±100mm。
2管底标高允许偏差为±100mm。
3沟底宽度允许偏差为±100mm。

6．0.4管道下沟前，应清理沟内塌方和硬土（石）块，排除管沟内积水。如沟底被破坏（超挖、雨水浸泡等）或为岩石沟底，应超挖200mm，并用砂或软土铺垫。

6．0．5管道应在不受外力的条件下，紧贴沟底放置到管沟中心位置，悬空段应用细土或砂塞填。

6．0．6管沟回填前，应完毕以下工作：
1管道焊缝经无损检测合格。
2外防腐绝缘层检漏合格。
3管道强度及严密性实验合格。
4进行隐蔽工程检查验收。

6．0．7管沟回填应符合下列规定：
1管道周边200mm范围内，回填土使用细土。
2回填土分层夯实，每层200～300mm厚。

7管道系统吹扫试压
7．1吹扫试压前的规定
7．1．l管道系统安装完毕后，在投入生产前，必须进行吹扫和实验，清除管道内部的杂物和检查管道及焊缝的质量。

7．1．2检查、核对已安装的管道．、设备、管件、阀门等，并必须符合施工图纸规定。

7．1．3埋地管道在试压前不宜回填土，地面上的管道在试压前不宜进行刷漆和保温。

7．1．4试压用的压力表必须通过校验合格，并且有铅封。其精度等级不得低于1．5级，量程范围为最大实验压力的1.5倍。试压用的温度计分度值应不小于1℃。

7．1．5制定吹扫试压方案时，应采用有效的安全措施，并应经业主和监理审批后实行。

7．1．6吹扫前，系统中节流装置孔板必须取出，调节阀、节流阀必须拆除，用短节、弯头代替连通。

7．1．7水压实验时，应安装高点排空、低点放净阀门。

7.1．8试压前，应将压力等级不同的管道、不宜与管道一齐试压的系统、设备、管件、阀门及仪器等隔开，按不同的实验压力进行试压。

7．1．9每一个试压系统至少安装两块压力表，分别置于试压段高点和低点。

7．2吹扫
7．2．1吹扫气体在管道中流速应大于20m／s。

7．2．2管道吹扫出的脏物不得进入设备，设备吹扫出的脏物也不得进入管道。

7．2．3系统试压前后应进行吹扫。当吹出的气体无铁锈、尘土、石块、水等脏物时为吹扫合格。吹扫合格后应及时封堵。

7．3试压
7．3．1在环境温度低于5℃时，水压实验应有防冻措施。

7．3．2若设计无规定期，管道系统实验压力应按下列规定进行：
1强度实验压力为设计压力的1．5倍，且不得低于0．4MPa。
2严密性实验压力按设计压力进行。

7．3．3当采用近中性洁净水进行水压实验时，升压应缓慢，达成强度实验压力后，稳压10min，检查无漏无压降为合格。然后将压力降到设计压力，进行严密性实验，稳压30min，经检查无渗漏无压降为合格。

7．3．4当采用气压实验并用发泡剂检漏时，应分段进行。升压应缓慢，系统可先升到0．5倍强度实验压力，进行稳压检漏，无异常无泄漏时再按强度实验压力的 10％逐级升压，每级应进行稳压并检漏合格，直至升至强度实验压力，经检漏合格后再降至设计压力进行严密性实验，经检查无渗漏为合格。每次稳压时间应根据所用发泡剂检漏工作需要的时间而定。

7．3．5试压中有泄漏时，不得带压修理。缺陷修补后应重新进行试压，直至合格。

7．3．6当用天然气做实验介质时，应在干燥和置换了管内空气后进行。

7．3．7试压合格后，可用0．6～0．8MPa压力进行扫线，以使管内干燥无杂物。

8防腐保温
8．1一般规定
8．1．1强度实验、严密性实验及外观检查合格后，应按设计规定对管道进行防腐。

8．1．2所用防腐保温材料应有产品合格证。

8．1．3埋地管道防腐补口、补伤应符合现行的防腐标准的规定。

8．1．4检漏方法应符合《管道防腐层检漏实验方法》SY／T0063的规定。

8．2涂漆
8．2．1涂漆前，应对金属表面按设计规定进行除锈，且无油脂、焊渣、砂尘、水露及其它污物。

8．2．2涂完的底漆，应检查其质量。如有损坏应予以修补；底漆未干时不得涂刷面漆。

8．2．3涂漆超过一遍时，前后间隔时间应根据涂料性质拟定，但不得超过14d。

8．2．4凡遇下列情况之一者，若不采用有效措施，不得进行涂刷作业：
1下雨、下雪、有雾。
2环境温度低于5℃或高于40℃。
3灰尘过多。
4被涂表面温度高于65℃。
5环境相对湿度大于 85％。
6钢管表面结露。

8．2．5涂层质量如碰到下列情况时应进行修补：
1涂层干燥前出现皱纹或附着不牢。
2涂层竣工后出现脱落、裂纹、气泡、颜色不正或不符等。
3施工中涂层受到损伤。
4涂漆漏掉。

8．3保温
8．3．1保温应在钢管表面质量检查及防腐合格后进行。

8．3．2采用管壳预制块保温时，预制块接缝应错开，水平管的接缝应在正侧面。

8．3．3阀门、法兰处的管道保温应在法兰外测预留出螺栓的长度加 20mm间隙。

8．3．4管托处的管道保温，应不防碍管道的膨胀位移，且不损坏保温层。

8．3．5保温层质量应符合下列规定：
1铁丝绑扎牢固，充填应密实，无严重凹凸现象，保温厚度应符合设计规定。
2玻璃布缠绕紧密，采用外防腐不得露出玻璃布纹。
3石棉水泥保护层厚度应均匀，表面应光滑。
4用金属薄板做保护层时，咬缝应牢固，包裹应紧凑。
5保温层表面和伸缩缝的允许偏差应符合表8.3．5的规定。
表8．3.5保温层表面和伸缩缝的允许偏差
序号
项 目
允许偏差
1
表面平整度
涂抹
10mm
卷材成型
5mm
成型品
5%
2
厚度
缠绕品
8%
填充品
10%
3
伸缩缝宽度
5%

9交工验收
9．0．1站内工艺管道工程竣工后，应根据本规范和设计规定，由建设单位（或业主）组织施工单位和设计单位、监理单位共同对站内工艺管线进行检查和验收。

9．0．2站内工艺管道工程交工后，交工资料的编制应按协议或设计规定进行。无规定期，施工单位必须提供下列技术资料：
1工程说明。
2重要验交实物工程量表。
3施工图设计修改告知单。
4技术核定（联络）单。
5防腐绝缘施工记录。
6隐蔽工程检查验收记录。
7设备、阀门管件、焊材等原材料合格证。
8阀门试压记录。
9无损检测报告。
10强度和严密性实验记录。
11管道吹扫记录。
12竣工图。

本标准共摘录一百四十二条
