雨水口施工工艺PPT课件.pptx

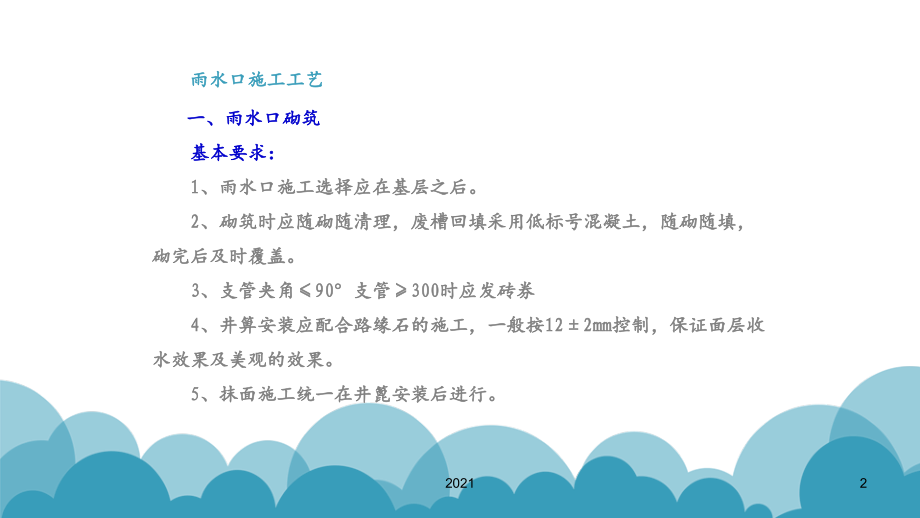

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021-03-19,2021,0,施工技术人员学习材料,201,5年6月,雨水口施工工艺,1,2021,一、雨水口砌筑,基本要求：,1,、雨水口施工选择应在基层之后。,2,、砌筑时应随砌随清理，废槽回填采用低标号混凝土，随砌随填，砌完后及时覆盖。,3,、支管夹角,90,支管,300,时应发砖券,4,、井箅安装应配合路缘石的施工，一般按,122mm,控制，保证面层收水效果及美观的效果。,5,、抹面施工统一在井篦安装后进行。,雨水口施工工艺,2,2021,二、雨水口施工工艺流程,施工准备,-,技术交底,-,放线切割,-,开挖施工,-,放线确位,-,基础施工,-,主体砌筑,-,支管安装,-,回填,-,井篦安装,-,清理加固,统一抹面,-,验收。,3,2021,砌筑方法雷同于检查井（不在详述，只是简述）,采用一顺一丁的砌筑方法，第一皮砖为丁砖，满铺满挤，最后一皮为丁砖。放线一般距侧石,12CM,定线、搁砖、摆缝。先丁后顺，,四角采用七寸砖砌筑，,支管需预留的可采用模具施工，使洞口规范。,如图：,雨水口施工工艺,4,2021,雨水口施工,雨水口施工工艺,5,2021,雨水口施工工艺,6,2021,雨水口施工工艺,7,2021,雨水口施工工艺,8,2021,雨水口施工工艺,9,2021,雨水口井框安装,1,、有平沿石的做法：,依据平沿石和侧石，双控井框内沿定出标高，以已做好的平沿石的外沿拉线，控制雨水口的井框高程。,2,、无平沿石的做法：,从侧石向中心量（,3-5,）米处（,AB),按照最后一次油面的厚度，量取外露加油面厚度拉双线，按照此高程下标准要求的雨水口高程进行控制。一般为,-10,，,-15mm,。,3,、质量控制标准：,a,、标准：,0,-10mm,标准图为,-10,-30mm,。,b,、施工,质量控制标准,可参照,122mm,定线控制。,雨水口施工工艺,10,2021,B,A,3,5m,雨水口施工工艺,11,2021,1,、收水井内壁抹面必须平整，不得起壳裂缝。井壁必须互相 垂直。砂浆必须饱满，勾缝应均匀宽度一致，不得带有灰刺灰丁，间断漏缝现象，严禁灰浆污染砖墙面。,2,、井框、井篦必须完整无损，安装应平稳。,3,、井内严禁有垃圾等杂物，井周及支管回填必须满足路基要求。,4,、支管必须直顺，不得有错口。管头应与井壁齐平。,序,号,项目,允许偏差,检验频率,检验方法,范围,点数,1,井框与井壁吻合,10mm,100 m,2,用尺量,2,井口高程,-10,，,-30,或现行规定,20 m,2,与井周,50cm,路面比,3,井位与路边线吻合,20mm,20m,2,用尺量,4,井内尺寸,+20,，,0,20m,2,用尺量,允许偏差,雨水口施工工艺,12,2021,雨水口施工工艺,13,2021,雨水口施工工艺,雨水口位置及搓毛技术：,按分项工程前期策划要求编制技术交底，消除人为因素；雨水口位置可先安装立沿石后雨水口施工，在雨水口处预安装或预留立沿石间距，然后雨水口施工，按立沿石线侧放雨水口位置，按集团“竣工收尾实施细则”雨水口位置按距离为,14cm,为基线，按雨水口井篦子有效尺寸确定雨水口开,挖尺寸，必要时可将雨水口四角进行栓桩。严格实行样板引路施工工艺，加强技术交底和施工培训工作；加固雨水口井篦时规定距立沿石间,11.5cm,。,14,2021,一组,标尺层控法,施工照片,15,2021,一组,侧石安装,施工照片,16,2021,一组,人行道圆头花砖,施工照片,17,2021,施工寄语：,想成就，施工管理靠方法；,做成品，质量控制靠标准；,成功警言：,坚持模具好方法，宣贯优势扬传统；,细节施工处理好，施工任务无不摧。,18,2021,
