2023年资料员岗位考试操作试卷含答案新疆培训资料.doc

资源描述

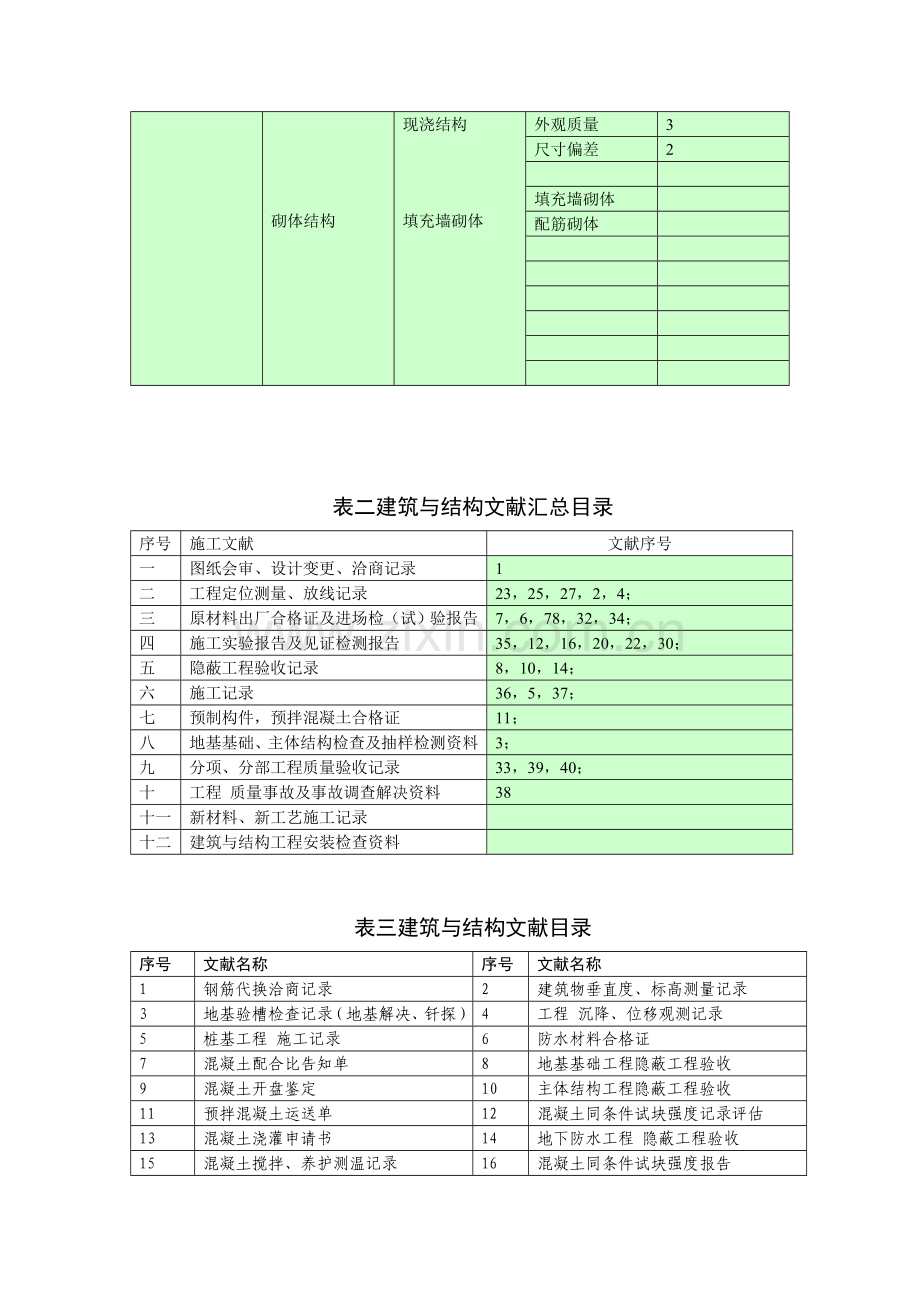

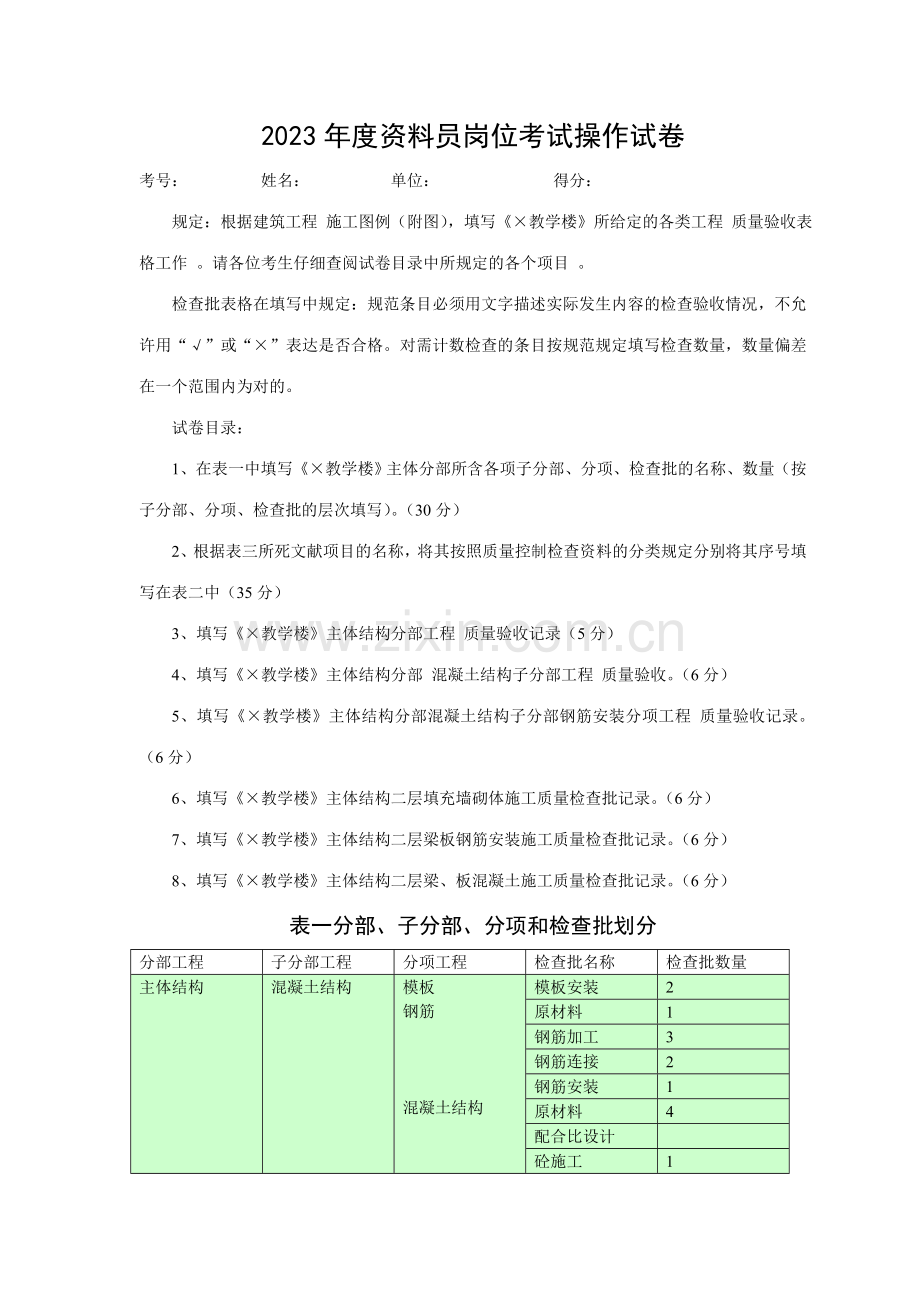

2023年度资料员岗位考试操作试卷考号：姓名：单位：得分：规定：根据建筑工程施工图例（附图），填写《×教学楼》所给定的各类工程质量验收表格工作。请各位考生仔细查阅试卷目录中所规定的各个项目。检查批表格在填写中规定：规范条目必须用文字描述实际发生内容的检查验收情况，不允许用“√”或“×”表达是否合格。对需计数检查的条目按规范规定填写检查数量，数量偏差在一个范围内为对的。试卷目录： 1、在表一中填写《×教学楼》主体分部所含各项子分部、分项、检查批的名称、数量（按子分部、分项、检查批的层次填写）。（30分） 2、根据表三所死文献项目的名称，将其按照质量控制检查资料的分类规定分别将其序号填写在表二中（35分） 3、填写《×教学楼》主体结构分部工程质量验收记录（5分） 4、填写《×教学楼》主体结构分部混凝土结构子分部工程质量验收。（6分） 5、填写《×教学楼》主体结构分部混凝土结构子分部钢筋安装分项工程质量验收记录。（6分） 6、填写《×教学楼》主体结构二层填充墙砌体施工质量检查批记录。（6分） 7、填写《×教学楼》主体结构二层梁板钢筋安装施工质量检查批记录。（6分） 8、填写《×教学楼》主体结构二层梁、板混凝土施工质量检查批记录。（6分）表一分部、子分部、分项和检查批划分分部工程子分部工程分项工程检查批名称检查批数量主体结构混凝土结构砌体结构模板钢筋混凝土结构现浇结构填充墙砌体模板安装 2 原材料 1 钢筋加工 3 钢筋连接 2 钢筋安装 1 原材料 4 配合比设计砼施工 1 外观质量 3 尺寸偏差 2 填充墙砌体配筋砌体表二建筑与结构文献汇总目录序号施工文献文献序号一图纸会审、设计变更、洽商记录 1 二工程定位测量、放线记录 23，25，27，2，4；三原材料出厂合格证及进场检（试）验报告 7，6，78，32，34；四施工实验报告及见证检测报告 35，12，16，20，22，30；五隐蔽工程验收记录 8，10，14；六施工记录 36，5，37；七预制构件，预拌混凝土合格证 11；八地基基础、主体结构检查及抽样检测资料 3；九分项、分部工程质量验收记录 33，39，40；十工程质量事故及事故调查解决资料 38 十一新材料、新工艺施工记录十二建筑与结构工程安装检查资料表三建筑与结构文献目录序号文献名称序号文献名称 1 钢筋代换洽商记录 2 建筑物垂直度、标高测量记录 3 地基验槽检查记录（地基解决、钎探） 4 工程沉降、位移观测记录 5 桩基工程施工记录 6 防水材料合格证 7 混凝土配合比告知单 8 地基基础工程隐蔽工程验收 9 混凝土开盘鉴定 10 主体结构工程隐蔽工程验收 11 预拌混凝土运送单 12 混凝土同条件试块强度记录评估 13 混凝土浇灌申请书 14 地下防水工程隐蔽工程验收 15 混凝土搅拌、养护测温记录 16 混凝土同条件试块强度报告 17 预应力工程施工记录 18 钢材合格证 19 结构吊装记录 20 钢筋焊接实验报告 21 通风道、烟道检查记录 22 粗（细）骨料实验报告 23 工程定位测量记录 24 屋面防水工程试水实验记录 25 基槽放线记录 26 构件吊装记录 27 楼层放线记录 28 地面防水工程试水实验记录 29 砂浆配合比 30 水泥实验报告 31 结构实体检查记录 32 砖（砌块）合格证 33 主体结构验收记录 34 门窗合格证、实验报告 35 回填土密实度实验报告 36 见证取样和送检备案书 37 混凝土专业施工记录 38 工程质量事故报告 39 模板分项工程质量验收记录 40 砖砌体工程检查批质量验收记录分部（子分部）工程质量验收记录工程名称 **工程结构类型框架层数主体四层局部五层施工单位 **公司技术部门负责人质量部门负责人分包单位 —— 分包单位负责人 —— 分包技术负责人 —— 序号分项工程名称检查批数施工单位检查评估验收意见 1 模板 1 符合规定 2 钢筋 2 符合规定 3 混凝土 2 符合规定 4 现浇结构 1 符合规定 5 预应力 1 符合规定 6 装配式结构 2 符合规定 7 砖砌体 3 符合规定 8 石砌体 4 符合规定 9 填充墙砌体 3 符合规定 10 配筋砖砌体 3 符合规定 11 12 13 14 15 16 17 18 质量控制资料份数共10项，经查10项完整10项安全和功能检查（检测）报告份数观感质量验收好验收单位分包单位项目经理年月日施工单位项目经理年月日勘察单位项目负责人年月日设计单位项目负责人年月日监理（建设）单位总监理工程师（建设单位项目专业负责人）年月日注：本表由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；地基与基础、主体结构分部工程的勘察、设计单位工程项目负责人和施工单位技术、质量部门负责人也应参与输电网假。检查评审由施工单位填写，验收意见由监理单位填写，观感质量验收由验收各方共同商定，监理单位填写。混凝土结构分部（子分部）工程质量验收记录工程名称 **工程结构类型框架层数主体四层局部五层施工单位 **公司技术部门负责人质量部门负责人分包单位 —— 分包单位负责人 —— 分包技术负责人 —— 序号分项工程名称检查批数施工单位检查评估验收意见 1 模板 2 符合规定 2 钢筋 3 符合规定 3 混凝土 2 符合规定 4 预应力 3 符合规定 5 现浇结构 3 符合规定 6 装配式结构 2 符合规定 7 8 9 10 11 12 13 14 15 16 17 18 质量控制资料份数共6项，经查6项完整6项安全和功能检查（检测）报告份数观感质量验收好验收单位分包单位项目经理年月日施工单位项目经理年月日勘察单位项目负责人年月日设计单位项目负责人年月日监理（建设）单位总监理工程师（建设单位项目专业负责人）年月日注：本表由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；地基与基础、主体结构分部工程的勘察、设计单位工程项目负责人和施工单位技术、质量部门负责人也应参与输电网假。检查评审由施工单位填写，验收意见由监理单位填写，观感质量验收由验收各方共同商定，监理单位填写。钢筋安装分项工程质量验收记录工程名称 **工程结构类型框架层数主体四层局部五层施工单位 **公司技术部门负责人质量部门负责人分包单位 —— 分包单位负责人 —— 分包技术负责人 —— 序号检查批部位、区段施工单位检查评估结果监理（建设）单位验收结论 1 主体（1-5）轴钢筋原材料符合规定 2 主体（1-5）轴钢筋加工符合规定 3 主体（1-5）轴钢筋连接符合规定 4 主体（1-5）轴钢筋安装符合规定 5 主体（6-7）轴钢筋原材料符合规定 6 主体（6-7）轴钢筋加工符合规定 7 主体（6-7）轴钢筋连接符合规定 8 主体（6-7）轴钢筋安装符合规定 9 主体（8-11）轴钢筋原材料符合规定 10 主体（8-11）轴钢筋加工符合规定 11 主体（8-11）轴钢筋连接符合规定 12 主体（8-11）轴钢筋安装符合规定 13 14 15 16 17 18 检查结论项目专业技术负责人：年月日验收结论监理工程工程师：（建设单位项目专业技术负责人）年月日注：1.本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。 2.记录中“符合规范规定”用√标注，结论栏由本人签字。填充墙砌体工程检查批质量验收记录工程名称 **工程验收部位二层施工单位 **公司项目经理李** 施工执行标准名称及编号砌体工程施工质量验收规范GB50203-2023 专业工长王** 分包单位 —— 分包项目经理 —— 施工班组长张** 主控项目规范规定施工单位检查评审记录监理（建设）单位验收记录 1 2 3 4 5 6 7 8 9 10 1 块材强度等级设计规定符合设计规定，见实验报告。 2 砂浆强度等级设计规定符合设计规定，见实验报告。一般项目规范规定施工单位检查评审记录监理（建设）单位 1 2 3 4 5 6 7 8 9 10 验收记录 1 一般尺寸轴线位移 10 4 8 3 6 2 7 9 垂直度 ≤3m 5 2 5 1 3 5 ＞3m 10 表面平整度 8 0 6 2 7 4 5 1 门窗洞口高、宽（后塞口） ±5 -4 3 -5 4 0 1 -3 上下窗口偏移 20 —— 2 无混砌现象第9.3.2条 —— 3 砂浆饱满度 ≥80% 4 拉结钢筋或网片位置第9.3.4条符合规定 5 错缝塔砌第9.3.5条符合规定 6 灰缝厚度、宽度第9.3.6条符合规定 7 梁底砌法第9.3.7条符合规定施工单位检查评估结果主控项目所有合格，一般项目满足规范规定。项目专业质量检查员年月日监理（建设）单位验收结论监理工程工程师：（建设单位项目专业技术负责人）年月日注：1.本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。 2.记录中“符合规范规定”用√标注，结论栏由本人签字。混凝土（施工）工程检查批质量验收记录工程名称 **工程验收部位二层施工单位 **公司项目经理李** 施工执行标准名称及编号混凝土结构工程施工质量验收规范GB50204-2023 专业工长王** 分包单位 —— 分包项目经理 —— 施工班组长张** 主控项目规范规定施工单位检查评审记录监理（建设）单位验收记录 1 2 3 4 5 6 7 8 9 10 1 结构混凝土强度等级及的和留置第7.4.1条符合设计规定，标养1组见**号实验报告；同条件1组见** 号实验报告。 2 混凝土结构的抗渗及试件的取样和留置第7.4.2条 —— 3 水泥、掺合料 ±2% 0 +1 +2 -1 +1 0 -1 +1 -2 +1 粗、细骨料 ±3% 2 -2 3 0 1 1 -1 -1 -3 2 水、外加剂 ±2% 0 1 1 -1 0 1 2 -2 -1 0 4 初凝时间控制、施工缝的解决第7.4.4条符合规定一般项目规范规定施工单位检查评审记录监理（建设）单位 1 2 3 4 5 6 7 8 9 10 验收记录 1 施工缝的位置与解决第7.4.5条符合规定 2 后浇带的留置位置和浇筑第7.4.6条 —— 3 混凝土的养护措施第7.4.7条符合规定施工单位检查评估结果主控项目所有合格，一般项目满足规范规定。项目专业质量检查员年月日监理（建设）单位验收结论监理工程工程师：（建设单位项目专业技术负责人）年月日注：1.本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。 2.记录中“符合规范规定”用√标注，结论栏由本人签字。钢筋（连接、安装）工程检查批质量验收记录工程名称 **工程验收部位二层施工单位 **公司项目经理李** 施工执行标准名称及编号混凝土结构工程施工质量验收规范GB50204-2023 专业工长王** 分包单位 —— 分包项目经理 —— 施工班组长张** 主控项目规范规定施工单位检查评审记录监理（建设）单位验收记录 1 2 3 4 5 6 7 8 9 10 1 纵向受力钢筋的连接方式第5.4.1条符合规定 2 机械连接、焊接接头试件的力学性能检查第5.4.2条 —— 3 受力钢筋的品种、级别、规格和数量第5.4.1条符合规定一般项目规范规定施工单位检查评审记录监理（建设）单位验收记录 1 2 3 4 5 6 7 8 9 10 1 接头位置和数量第5.4.3条符合规定 2 机械连接、焊接接头的外观质量第5.4.4条符合规定 3 机械连接、焊接接头的面积百分率第5.4.5条符合规定 4 绑扎搭接接头面积百分率和搭接长度第5.4.6条符合规定 5 搭接长度范围内的箍筋第5.4.7条符合规定 6 一般尺寸绑扎钢筋见网长、宽 ±10 网眼尺寸 ±20 绑扎钢筋骨架长 ±10 宽、高 ±5 受力钢筋间距 ±10 排距 ±5 保护层厚度基础 ±10 柱、梁 ±5 板、墙、壳 ±3 绑扎箍筋、横向钢筋间距 ±20 钢筋弯起点位置 20 预埋件中心线位置 5 水平高差＋3 施工单位检查评估结果主控项目所有合格，一般项目满足规范规定。项目专业质量检查员年月日监理（建设）单位验收结论监理工程工程师：（建设单位项目专业技术负责人）年月日注：1.本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。 2.记录中“符合规范规定”用√标注，结论栏由本人签字。
