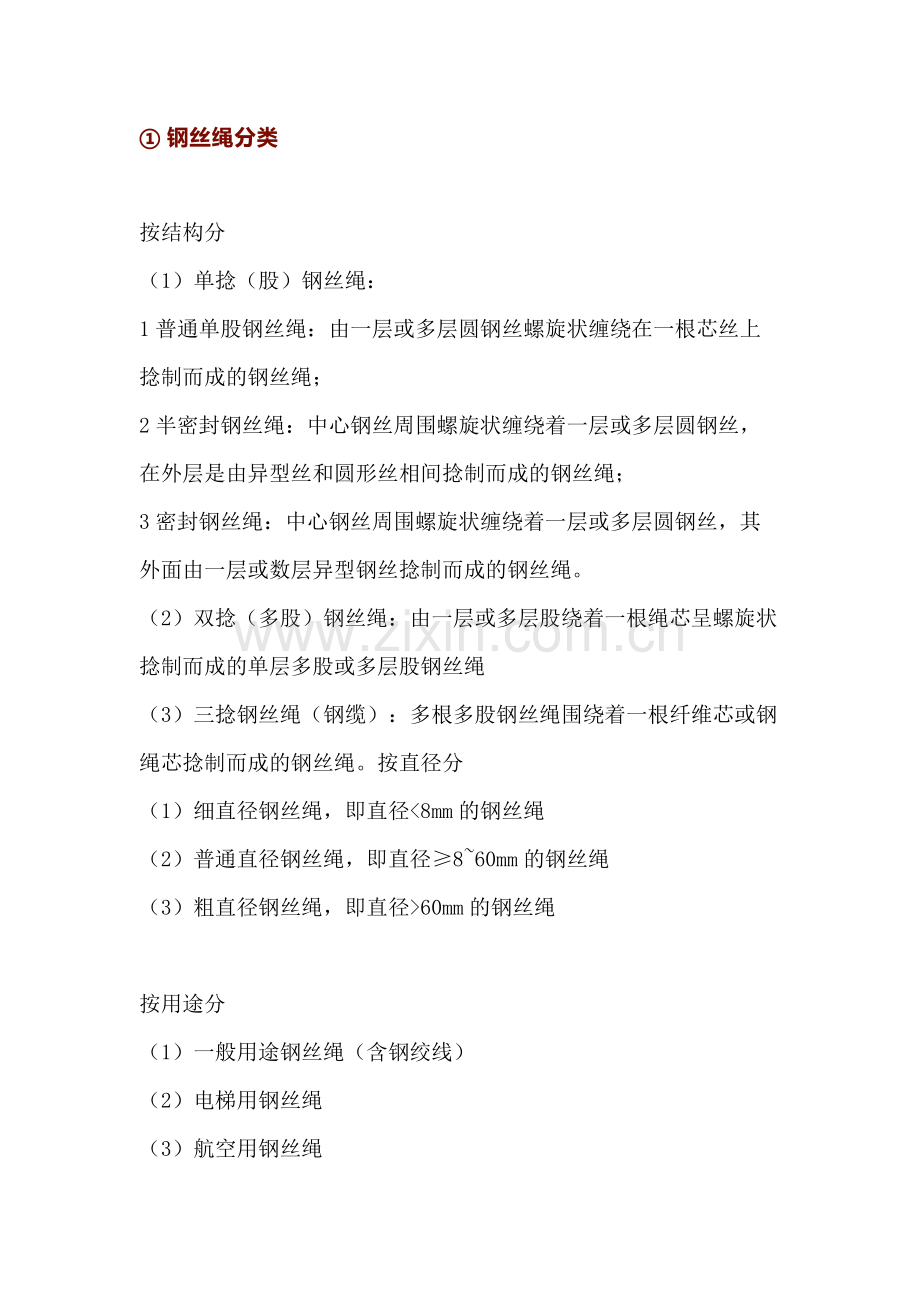

① 钢丝绳分类

按结构分
（1）单捻（股）钢丝绳：
1普通单股钢丝绳：由一层或多层圆钢丝螺旋状缠绕在一根芯丝上捻制而成的钢丝绳；
2半密封钢丝绳：中心钢丝周围螺旋状缠绕着一层或多层圆钢丝，在外层是由异型丝和圆形丝相间捻制而成的钢丝绳；
3密封钢丝绳：中心钢丝周围螺旋状缠绕着一层或多层圆钢丝，其外面由一层或数层异型钢丝捻制而成的钢丝绳。
（2）双捻（多股）钢丝绳：由一层或多层股绕着一根绳芯呈螺旋状捻制而成的单层多股或多层股钢丝绳
（3）三捻钢丝绳（钢缆）：多根多股钢丝绳围绕着一根纤维芯或钢绳芯捻制而成的钢丝绳。按直径分
（1）细直径钢丝绳，即直径<8mm的钢丝绳
（2）普通直径钢丝绳，即直径≥8~60mm的钢丝绳
（3）粗直径钢丝绳，即直径>60mm的钢丝绳

按用途分
（1）一般用途钢丝绳（含钢绞线）
（2）电梯用钢丝绳
（3）航空用钢丝绳

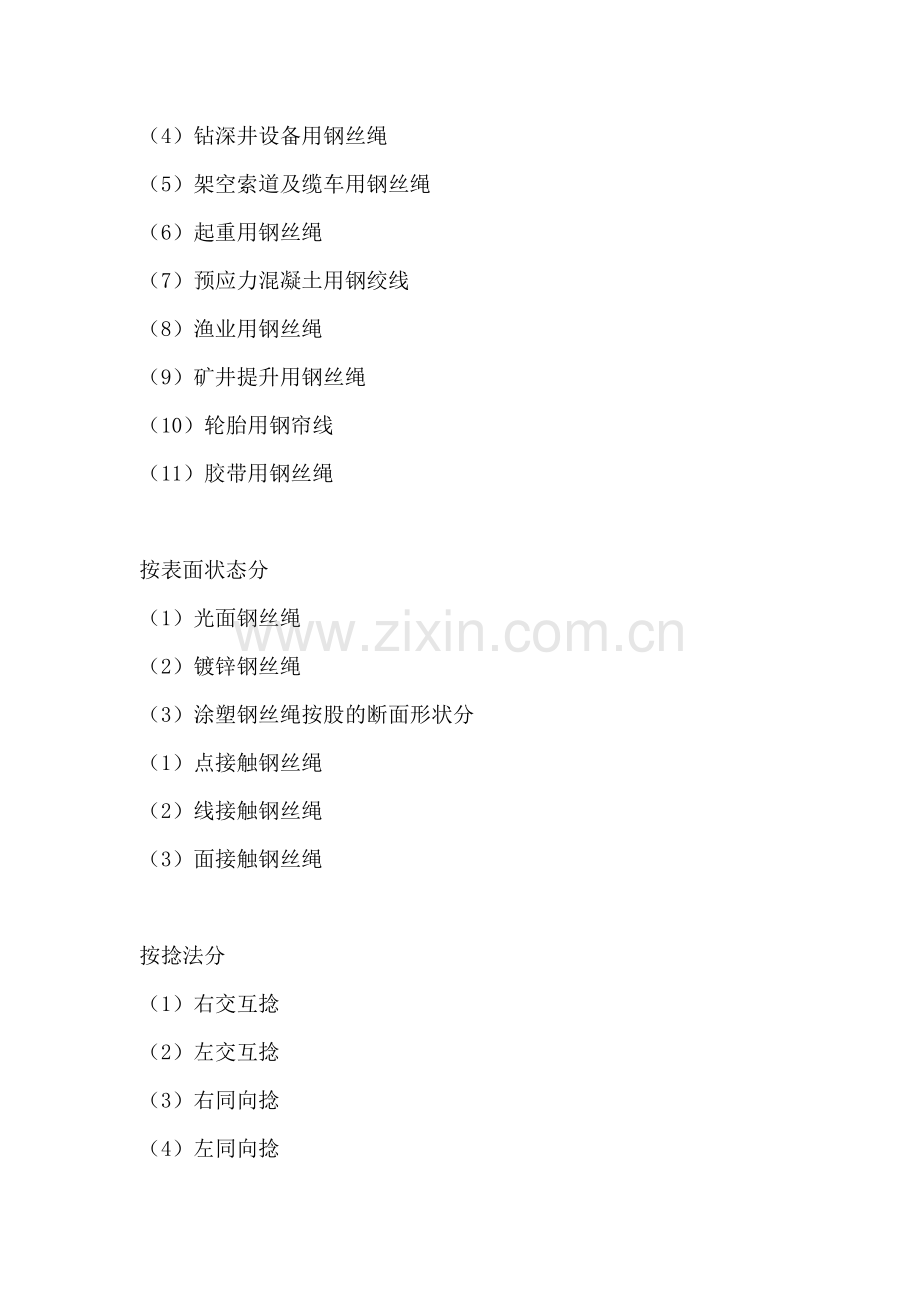

（4）钻深井设备用钢丝绳
（5）架空索道及缆车用钢丝绳
（6）起重用钢丝绳
（7）预应力混凝土用钢绞线
（8）渔业用钢丝绳
（9）矿井提升用钢丝绳
（10）轮胎用钢帘线
（11）胶带用钢丝绳

按表面状态分
（1）光面钢丝绳
（2）镀锌钢丝绳
（3）涂塑钢丝绳按股的断面形状分
（1）点接触钢丝绳
（2）线接触钢丝绳
（3）面接触钢丝绳

按捻法分
（1）右交互捻
（2）左交互捻
（3）右同向捻
（4）左同向捻

按绳芯分
（1）纤维芯-应用天然纤维（如剑麻、棉纱）、合成纤维和其他符合性能要求的纤维制成、
（2）钢芯（又称金属芯）-分独立的钢丝绳芯和钢丝股芯。

②钢丝绳的标记代号
代号
名称
代号
名称
1钢丝绳
2股（横截面）
—
Y
P
T
S*
W*
WS*
Fi
圆钢丝绳
编织钢丝绳
扁钢丝绳
面接触钢丝绳
西鲁式钢丝绳
瓦林吞式钢丝绳
瓦林吞-西鲁钢丝绳
填充钢丝绳
—
V
R
Q
圆形股
三角形股
扁形股
椭圆形股
3钢丝
4钢丝表面状态
—
V
R
T
Q
H

Z
圆形钢丝
三角形钢丝
矩形或扁形钢丝
梯形钢丝
椭圆形钢丝
半密封钢丝（或钢轨形钢丝）
与圆形钢丝搭配
Z形钢丝
NAT
ZAA
ZAB
ZBB
光面钢丝
A级镀锌钢丝
AB级镀锌钢丝
B级镀锌钢丝
5绳（股）芯
6捻向
FC
NF
SF
IWR
IWS
纤维芯（天然或合成）
天然纤维芯
合成纤维芯
金属丝绳芯
金属丝股芯
Z
S
ZZ
SS
ZS
SZ
右向捻
左向捻
右同向捻
左同向捻
右交互捻
左交互捻
钢丝绳的标记
钢丝绳的公称标记示例：
18  NAT  6×19S＋NF  1770  SS  189  119  GB8918
说明：1、钢丝绳公称直径为18mm
2、钢丝表面为光面钢丝
（3+4）、西鲁钢丝绳＋天然纤维芯
5、钢丝绳公称抗拉强度为1770MPa
6、钢丝绳捻向为左同向捻
7、钢丝绳的最小破断拉力为189KN
8、单位长度重量为119kg/100m
9、钢丝绳的产品标准编号为GB8918
③常用钢丝绳品种
1、6×7类圆股钢丝绳
6×7＋FC      6股每股7芯，中间一股为纤维芯
6×7＋IWS     6股每股7芯，中间一股为钢（丝股）芯
6×9W＋FC    6股每股7芯（钢丝绳为瓦林吞式），中间一股为纤维芯
6×9W＋IWR   6股每股7芯（钢丝绳为瓦林吞式），中间一股为钢（丝绳）芯
FC-纤维芯；IWS-钢（丝股）芯；IWR-钢（丝绳）芯

2、6×19（a）类圆股钢丝绳
6×19S＋FC     6股每股19芯（西鲁式钢丝绳），中间一股为纤维芯
6×19S＋IWR    6股每股19芯（西鲁式钢丝绳），中间一股为钢（丝绳）芯
6×19W＋FC    6股每股19芯（钢丝绳为瓦林吞式），中间一股为纤维芯
6×19W＋IWR 6股每股19芯（钢丝绳为瓦林吞式），中间一股为钢（丝绳）芯
3、6×19（b）类圆股钢丝绳
6×19＋FC     6股每股19芯，中间一股为纤维芯
6×19＋IWS    6股每股19芯，中间一股为钢（丝股）芯

4、6×37（b）类圆股钢丝绳
6×37＋FC     6股每股37芯，中间一股为纤维芯
6×37＋IWR    6股每股37芯，中间一股为钢（丝绳）芯
