2023年射频笔试题.doc

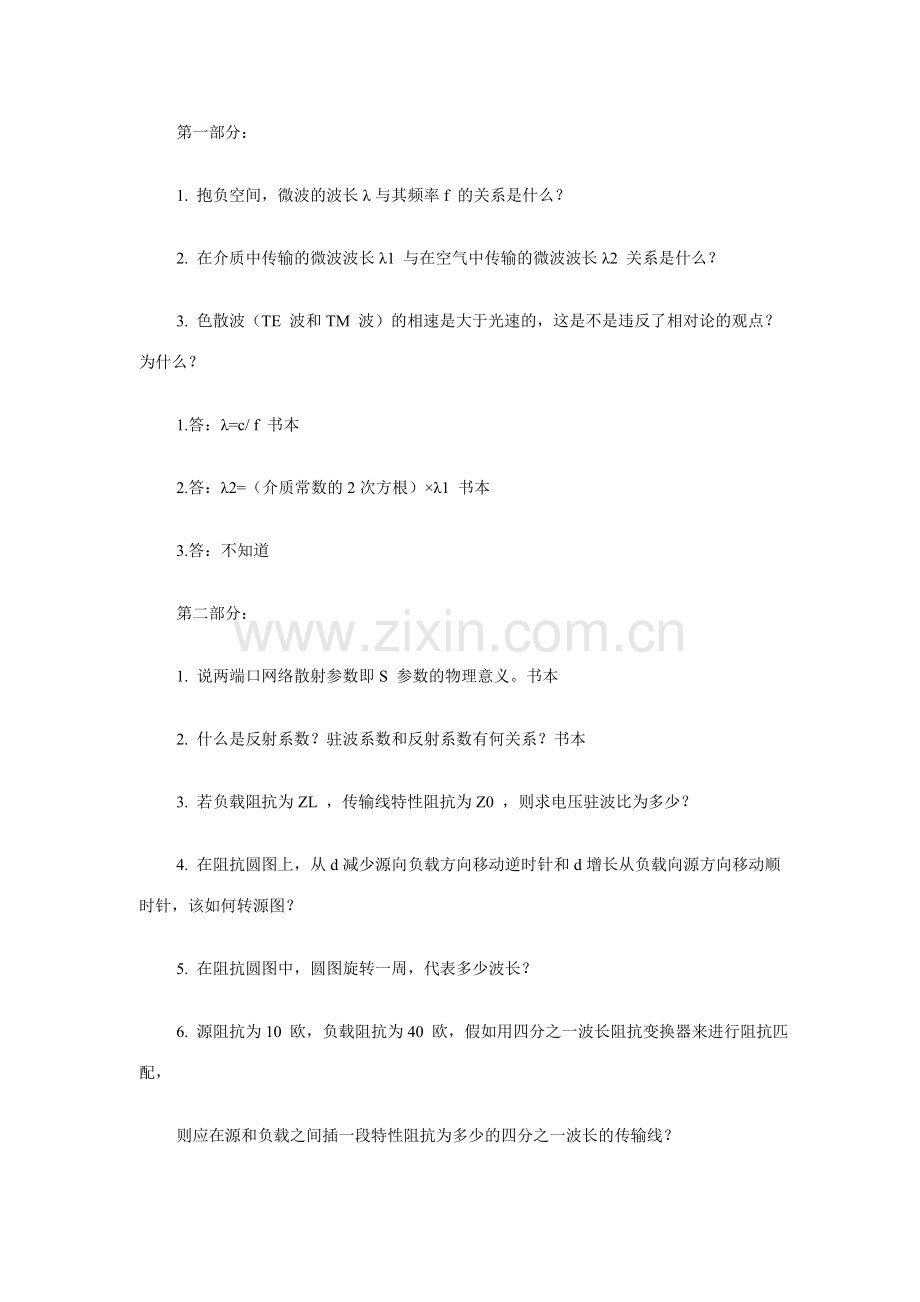

第一部分：
1. 抱负空间，微波的波长λ与其频率f 的关系是什么？
2. 在介质中传输的微波波长λ1 与在空气中传输的微波波长λ2 关系是什么？
3. 色散波（TE 波和TM 波）的相速是大于光速的，这是不是违反了相对论的观点？为什么？
1.答：λ=c/ f 书本
2.答：λ2=（介质常数的2次方根）×λ1 书本
3.答：不知道
第二部分：
1. 说两端口网络散射参数即S 参数的物理意义。书本
2. 什么是反射系数？驻波系数和反射系数有何关系？书本
3. 若负载阻抗为ZL ，传输线特性阻抗为Z0 ，则求电压驻波比为多少？
4. 在阻抗圆图上，从d减少源向负载方向移动逆时针和d增长从负载向源方向移动顺时针，该如何转源图？
5. 在阻抗圆图中，圆图旋转一周，代表多少波长？
6. 源阻抗为10 欧，负载阻抗为40 欧，假如用四分之一波长阻抗变换器来进行阻抗匹配，
则应在源和负载之间插一段特性阻抗为多少的四分之一波长的传输线？

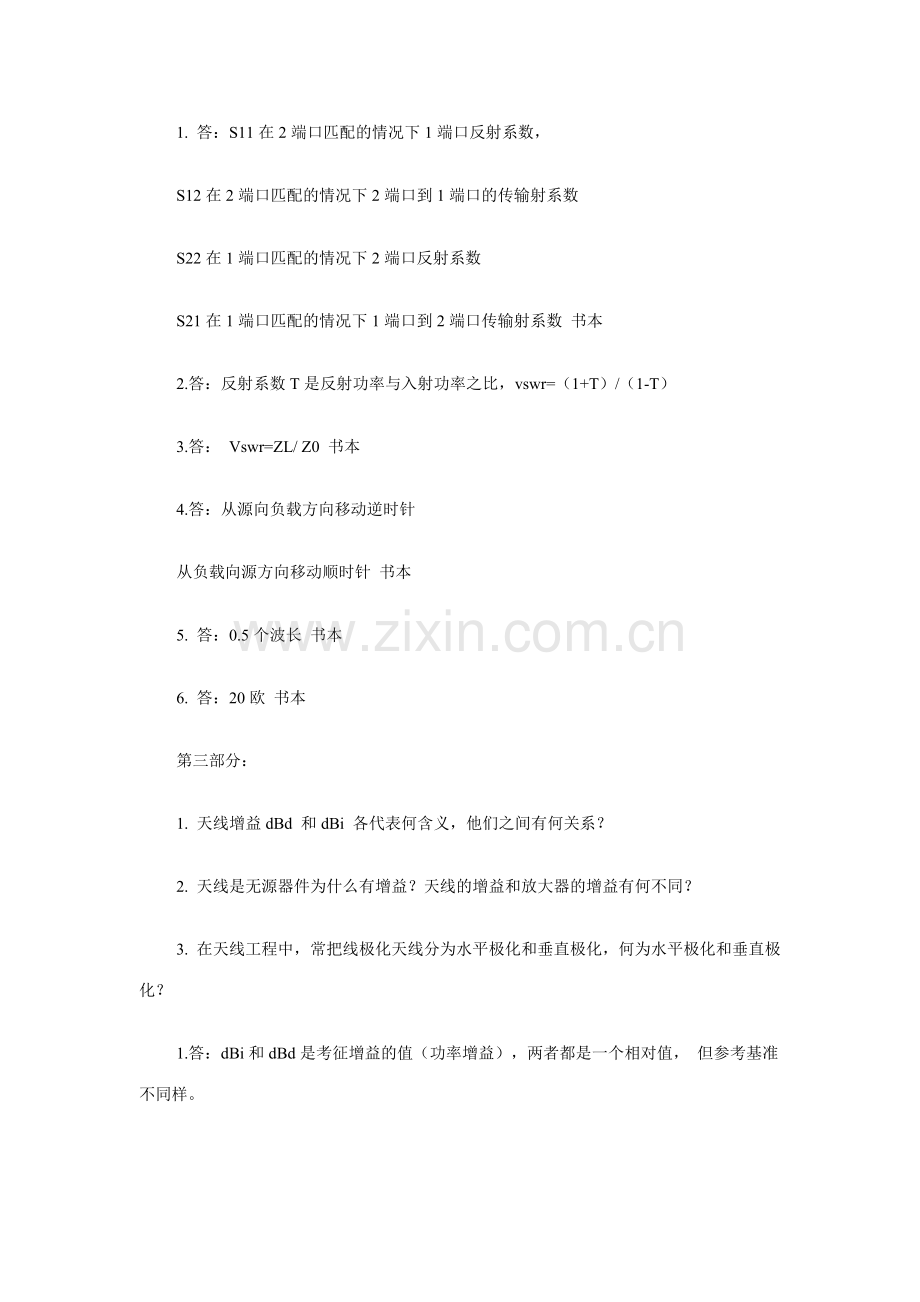

1. 答：S11在2端口匹配的情况下1端口反射系数，
S12在2端口匹配的情况下2端口到1端口的传输射系数
S22在1端口匹配的情况下2端口反射系数
S21在1端口匹配的情况下1端口到2端口传输射系数 书本
2.答：反射系数T是反射功率与入射功率之比，vswr=（1+T）/（1-T）
3.答： Vswr=ZL/ Z0 书本
4.答：从源向负载方向移动逆时针
从负载向源方向移动顺时针 书本
5. 答：0.5个波长 书本
6. 答：20欧 书本
第三部分：
1. 天线增益dBd 和dBi 各代表何含义，他们之间有何关系？
2. 天线是无源器件为什么有增益？天线的增益和放大器的增益有何不同？
3. 在天线工程中，常把线极化天线分为水平极化和垂直极化，何为水平极化和垂直极化？
1.答：dBi和dBd是考征增益的值（功率增益），两者都是一个相对值， 但参考基准不同样。
dBi的参考基准为全方向性天线，dBd的参考基准为偶极子，所以两者略有不同。一般认为，表达同一个增益，用dBi表达出来比用dBd表达出来要大2. 15。 网络（书本中没有介绍）
2.答：天线的增益是在针对无方向性天线而言的，放大器的增益使信号得到放大，天线的增益是把其他方向的能量集中到某个方向来 书本（《天线与电波传播》中学过）
3. 答：半波振子与地面垂直称为垂直极化，与地面平行成为水平极化 书本
第四部分：
1. 为什么大多数同轴传输系统是50 欧传输系统？
2. 威尔金森功分器，两个输出端口之间为什么要加一电阻？不加行不行？
3. 列举两三个PIN 管的重要用途。书本
4. 3dB 电桥的两个输出端相位差是多少？
5. 常用的射频滤波器有那些？有那些参数？
6. 请列举出低噪声放大器的重要技术指标。
7. 低噪声放大器的设计，输入输出阻抗匹配网络按如何的原则设计？
8. 晶体管输入输出两个端口绝对稳定的充要条件为什么？
9. 隔离器和环行器的作用是什么？
10. 何为A 类，AB 类，功放？
11. 用微带平行耦合线做的耦器，要使他具有最佳定向性，耦合线长度应为多长？在用微带平行耦合线做的定向耦合器中，信号的传输方向与耦合信号的传输方向有什么关系？
1.答：由于足够长度的有耗的输入阻抗接近于线的特性阻抗，可以用作任意负载匹配。
2.答：为了改善着两个端口的隔离性能，不可以，任何无耗三端口网络不能同时实现个端口的匹配和隔离。 书本（《微波固态电路》中学过）
3.答：1、可用作射频开关
2、可用作限副幅器
3、可用作电调衰减器 《射频电路》学过
4.答：90度 书本
5.答：耦合微带线滤波器、交指滤波器、发夹先滤波器，集总参数元件滤波器，参数有回波损耗，插入损耗，通带纹波， 书本
6.答：增益、线性度、噪声系数和功率消耗等等 书本
7. 答：按照低噪声的原则 书本
8.答：K<1
书本
9. 答：隔离器作用是为了防止电路对信号源的牵引使信号源工作不稳定,
环行器是三端口器件,使信号从一个端口向特定的端口方向传输,而不能传到另一个端口。 书本
10. 答：A 类的导通角为360度，
B 类的导通角为180度，
AB 类的导通角为180到360度之间， 书本
11. 答：应为λ/4（不太拟定），信号的传输方向与耦合信号的传输方向相反。 书本
第五部分：
1. 请说出锁相环电路的基本构成（PLL）。
2. 什么是相位噪声，相位噪声的单位是什么？
3. 在锁相环电路中，鉴相频率相同的情况下，随着分频比N 的增长，PLL 的噪底如何变化？
1.答：鉴相器，环路滤波器，压控振荡器 书本
2.答：相位噪声通常被指定为偏离载波的某个频率处的噪声功率与载波功率之比，通常用dBc/Hz表达，dBc中的c表达相对值 网络
3. 答：变大 书本
第六部分：
1. dBm 和W 的关系？1W 等于多少dBm？1dBm+1dBm 等于多少dBm？1dBm+11dBm 等于多少dBm？-110dBm+-100dBm 等于多少dBm？
2. 一个低噪声放大器的增益为20dB，噪声系数为1.5dB。现在在低噪放前加一个滤波器，滤波器的插损为1dB。这时从滤波器的输入端看，噪声系数为多少？ 用什么方法可以测试出这个电路的噪声系数？
3. 矢量网络分析仪与标量网络分析仪的最重要区别是什么？
1. 答：dBm =10lg(W/Mw ),30 dBm=1W，1dBm+1dBm=4 dBm, 1dBm+11dBm=11.4 dBm, ？-110dBm+-100dBm=-99 dBm 书本
2. 答：噪声系数 ，Y 系数法（具体比较长） 书本
3. 答：标网不能测量S21（不太拟定）
