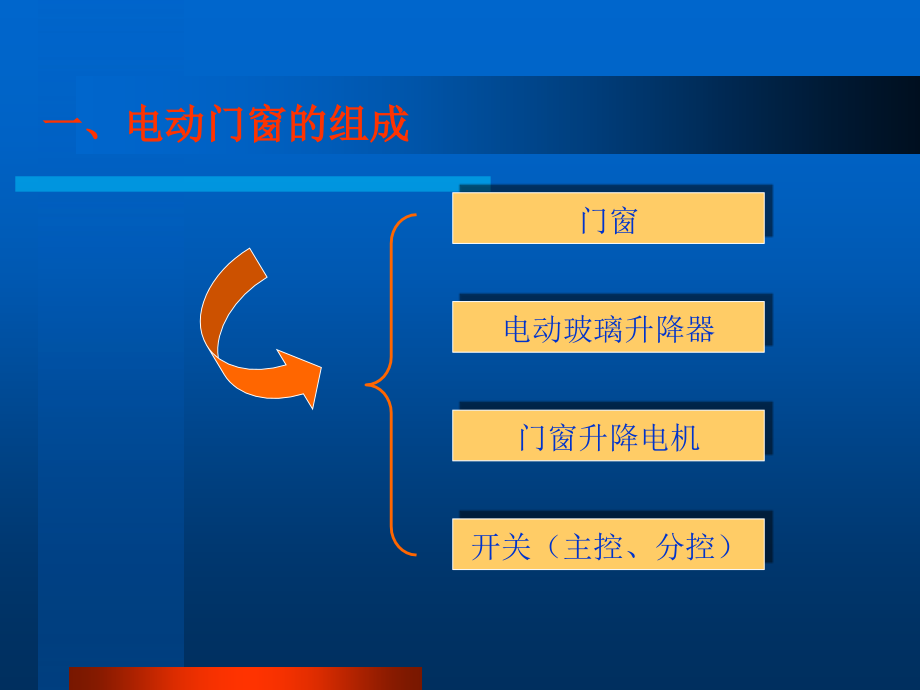

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,*,项目九 电动车窗的拆装与检测,一、电动门窗的组成,门窗,电动玻璃升降器,门窗升降电机,开关（主控、分控）,（一）、门窗电机,双向永磁或绕线（双绕组串联）式电动机,每个门窗安装一个电机,由车窗开关控制电机的电流方向，实现门窗的升降,（二）玻璃升降开关,当汽车门窗进行升降时,，每个门窗电机均要通,过主控开关搭铁，电流,不仅通过动作车窗的分,控开关，还要通过主控,开关。,主控开关上通常还安装,断路开关（锁定开关）,，当断路开关断开时，,各分控开关将不起作用,。,（三）、玻璃升降器,绳轮式玻璃升降器,（扇齿）铰链传动式玻璃升降器,齿条式玻璃升降器,二、电动门窗的控制电路,在电动门窗的,电路或电机内,部装有一个或,多个断电器，,用来控制电流,，防止电机过,载。,主控开关控制车窗升起的电路,分控开关控制车窗升起的电路,一、项目目的,1,、掌握电动车窗的拆装方法,2,、掌握电动车窗电路的检测方法,二、项目器材,凯越整车或试验台、拆装工具、万用表、试灯、卡口拆卸工具、导线若干、维修手册,【,项目内容,】,三、操作步骤及工作要点,一）电动车窗拆卸（以前门为例，后门类似）,1,、断开蓄电池负极电缆。,2,、拆卸车门密封装饰条。,3,、拆卸,B,柱模制件。,4,、拆卸玻璃至车窗升降器固定螺钉,5,、从车门拆卸玻璃。,6,、断开电气连接器。,7,、拆卸螺母和车窗升降器。,二）安装程序,1,、用螺母安装车窗升降器。,2,、紧固车窗升降器螺母至,8,牛米。,3,、连接电气连接器。,4,、将玻璃装入车门并将玻璃放入车窗升降器。,5,、用螺钉将玻璃安装到车窗升降器上。,6,、紧固玻璃螺钉至,7,牛米。,7,、安装,B,柱模制件。,8,、安装车门密封装饰条。,9,、连接蓄电池负极电缆。,三）电动车窗控制,电路实例分析,别,克,凯,越,轿,车,的,电,动,车,窗,电,路,图,分,析,四）电动车窗的故障检修,1,、电动车窗的故障现象及原因分析,故障现象一：某个车窗只能向一个方向运动（只能上升或只能下降）。,原因分析：,（,1,）分控开关故障；,（,2,）分控开关至主控开关间的线路可能出现断路。,检查范围：,（,1,）检查分控开关的导通情况；,（,2,）检查分控开关至主控开关间的线路导通情况。,故障现象二：某个车窗两个方向都不能运动（既不能上升也不能下降）。,原因分析：,（,1,）传动机构卡住；,（,2,）车窗电动机损坏；,（,3,）分控开关至电动机间的线路断路。,检查范围：,（,1,）检查传动机构的运动自如情况；,（,2,）测试电动机的工作情况，包括断路、短路、搭铁及机械方面的情况检查；,（,3,）检查分控开关至电动机间的电路导通情况。,故障现象三：所有车窗均不能升、降运动。,原因分析：,（,1,）电源断路，如保险丝烧断、继电器损坏等；,（,2,）搭铁故障，如搭铁不良或搭铁线路断路等；,检查范围：,（,1,）检查电源线路，包括保险丝、继电器及线路连接器等；,（,2,）检查搭铁线路，注意是否有腐蚀、氧化、虚接的情况。,故障现象四：主控开关操控正常，各分控开关不起作用。,原因分析：,断路开关损坏，始终处于闭锁状态等。,检查范围：,检查断路开关开锁位置时的导通情况，如不能导通或触点接触不良，进行修复，必要时更换。,2,、电动车窗部件的检查,（,1,）电动车窗主控开关的检修,一 个是对其动作的自如情况和复位情况进行检测，这项检查通过手动测试即可完成；,另一个是对开关通断性的测试。,（,2,）电动车窗断路（闭锁）开关的检查,当开关位于,LOCK,位置（或处于按下状态）时，其中用于闭锁控制的两个端子之间应保持断路；当开关位于,UNLOCK,位置（或处于复位状态）时，用于闭锁控制的两个端子之间应导通。,（,3,）车窗分控开关的检查,对车窗分控开关的检查主要是进行开关的通断性测试，其检查流程与主控开关相似。,（,4,）车窗电动机的检查,车窗电动机检查的基本方法是：把蓄电池的正、负极分别接在车窗电动机的两个端子上并互换一次，电动机能够正转、反转，且转速平稳。否则说明电动机有故障，应进行更换。需要注意的是，在进行车窗电动机的测试时，若电动机停止转动，要立刻断开端子引线，否则可能会烧坏电机。,四、项目注意事项,1,、在拆卸或安装车窗前，先断开蓄电池负极电缆。,2,、不同金属彼此直接接触会加快腐蚀。务必使用正确的紧固件，以免早期腐蚀。,
