焦化厂老区停车场区域监控系统
设 计 方 案
1、概述：
焦化厂新建厂区停车场区域是我厂保卫系统重点监控区域，进出车辆较多，其中绝大部分车辆为小型汽车，新装监控系统要实时记录每一辆车旳进出状况和车辆停放状况以及周边人员进出状况。
2、设备选型：
a)硬盘录像机
硬盘录像机选用美电贝尔BL-DVR6016E型，该设备支持SATA刻录光驱备份，支持鼠标、遥控操作，网络多画面预览，录像编码达到D1、HalfD1、CIF等格式优化组合及双码流（录像+网络传播独立分开）1路实时回放，实时HalfD1高清晰录像, (可装八个SATA硬盘)，远程监控图像清晰效果最佳。该型设备在我厂具有较广应用。
b)液晶电视
液晶监视器选用海信55”液晶电视，海信液晶电视性能稳定可靠，辨别率高，具有非常好旳性价比。
c)红外球全天候摄像机
红外球摄像机采用美电贝尔AL-PM5-23红外线智能(高速)球摄像机，该摄像机采用1/4″SONY EXview HAD CCD,清晰度彩色540TVL转黑白600TVL，最低照度彩色为0.1Lux/F1.4转黑白0Lux/F1.4内置23倍光学变焦镜头（3.5-80.5mm），16倍电子放大功能，自动光圈,自动聚焦，水平0°~200°/秒，垂直0°~40°/秒，360°持续旋转，255个预置点，内置解码器,RS-485通信，红外距离120米，防水、防雷设计，电源DC15V/5A。同步，该摄像机具有非常好旳性价比。

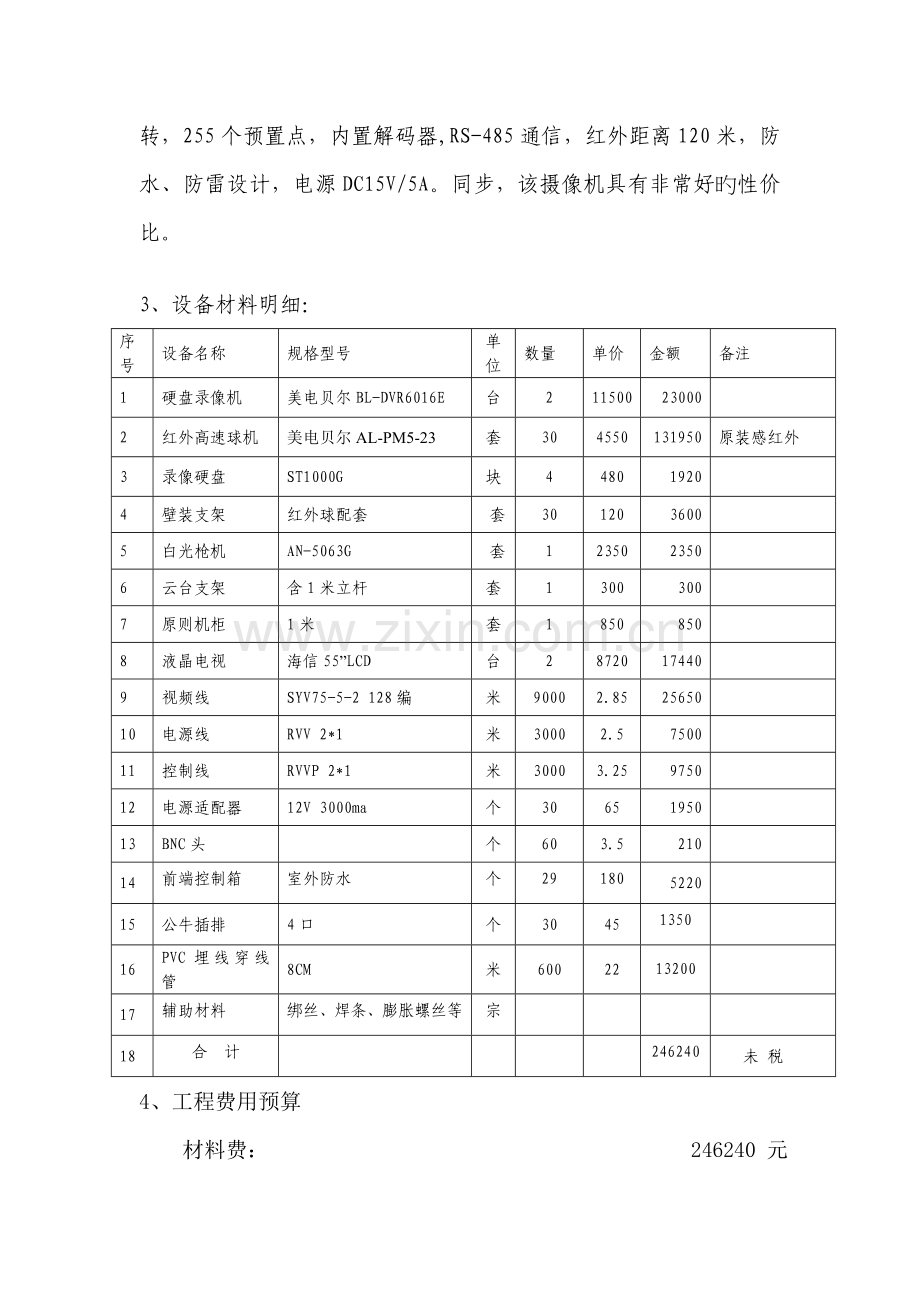

3、设备材料明细：
序号
设备名称
规格型号
单位
数量
单价
金额
备注
1
硬盘录像机
美电贝尔BL-DVR6016E
台
2
11500
23000

2
红外高速球机
美电贝尔AL-PM5-23
套
30
4550
131950
原装感红外
3
录像硬盘
ST1000G
块
4
480
1920

4
壁装支架
红外球配套
套
30
120
3600

5
白光枪机
AN-5063G
套
1
2350
2350

6
云台支架
含1米立杆
套
1
300
300

7
原则机柜
1米
套
1
850
850

8
液晶电视
海信55”LCD
台
2
8720
17440

9
视频线
SYV75-5-2 128编
米
9000
2.85
25650

10
电源线
RVV 2*1
米
3000
2.5
7500

11
控制线
RVVP 2*1
米
3000
3.25
9750

12
电源适配器
12V 3000ma
个
30
65
1950

13
BNC头

个
60
3.5
210

14
前端控制箱
室外防水
个
29
180
5220

15
公牛插排
4口
个
30
45
1350

16
PVC埋线穿线管
8CM
米
600
22
13200

17
辅助材料
绑丝、焊条、膨胀螺丝等
宗

18
合 计

246240
未 税
4、工程费用预算
材料费： 246240 元
工程布线人工费： 15000米*1.5元/米= 22500 元
PVC管埋地敷设 600米*25元/米 = 15000 元
安装调试费： 主材费*0.2= 190140 *0.2 = 38028 元
费用总计：
材料费+布线人工费+ PVC管埋地敷设+安装调试费 = 321768 元（不含税）
厂区汽车停车场监控点布局示意图
中
央
大
道
通 道 一
人 行 道
通 道 二
通 道 三
通 道 五
通 道 四
通 道 六
通 道 七
通 道 八
通 道 九
通 道 十
通 道 十一
通 道 十二
东 西 大 道
北
