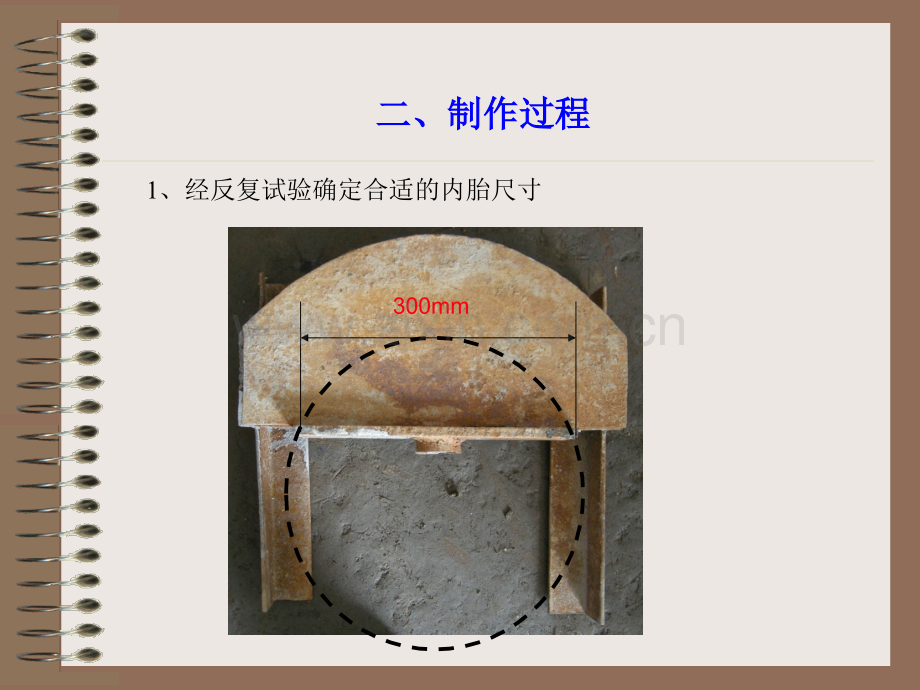

一、制作准备一、制作准备1 1、确定需要加工扁钢的型号尺寸、确定需要加工扁钢的型号尺寸北疆工程使用的扁钢主接地网扁钢型号为北疆工程使用的扁钢主接地网扁钢型号为-60*8镀锌镀锌扁钢，主要设备接地扁钢为扁钢，主要设备接地扁钢为-50*6镀锌扁钢。镀锌扁钢。2、确定需要弯制立弯的范围、确定需要弯制立弯的范围本工程按设计院图纸设计主厂房主接地网干线使用本工程按设计院图纸设计主厂房主接地网干线使用-60*8镀锌扁钢，在接地扁钢转弯及镀锌扁钢，在接地扁钢转弯及T接时使用立弯扁接时使用立弯扁钢，搭接处工艺美观。钢，搭接处工艺美观。3、物资部门保证扁钢质量可靠、物资部门保证扁钢质量可靠弯制立弯对扁钢质量要求比较高，过硬、过脆的扁弯制立弯对扁钢质量要求比较高，过硬、过脆的扁钢在弯制过程中会出现裂纹、断裂现象。钢在弯制过程中会出现裂纹、断裂现象。1、经反复试验确定合适的内胎尺寸二、制作过程二、制作过程300mm2、确定边沿尺寸因需要弯制90立弯的镀锌扁钢多为-60*8,所以此处尺寸为60mm。60mm60mm3、确定组合胎具的钢板尺寸及间隙因需弯制的扁钢厚度为8mm,经试验使用10mm钢板弯制出的弧度最接近标准的弧度。即内胎和外胎的材料均使用10mm的钢板，这样放置扁钢的间隙正好每侧有1mm的间隙。10mm10mm4、根据5T螺旋千金顶的行程确定胎具轨道长度210mm5、将胎具及千斤顶固定于平台上，放上需要加工的扁钢。支撑点支撑点支撑点三、成品展示三、成品展示四、效果对比四、效果对比老工艺老工艺新工艺新工艺1、减少扁钢搭接点，使接地网施工工艺更加美观。2、节省了斜撑，节约了钢材。3、减少焊接点，节约焊条、油漆。
