1、摘 要近年来随着我国经济的飞速发展,城市人口日益增多,特别是随着改革开放以来,我国进入了汽车拥有率进入急速上升时期。 Stereo garage is specifically implement check of vehicles automatic parking and scientific storage acilities. With the increasing of urban car ownership, parking problem has become a common phenomenon of large and medium-sized cities. Mechan
2、ical stereo garage can make full use of land resources, making full use of the advantages of space and maximize the parked vehicles, become the important way to solve the problem of urban static traffic. This topic was typical to lift move transversely type parking equipment as the research object,
3、considering the three-dimensional garage dual factors of manufacturing cost and operation efficiency.Based on the garage at home and abroad present situation and the development trend on the basis of investigation and choose three layer three column type garage structure as the research model. Lifti
4、ng and moving type stereo garage in terms of their component parts, can be divided into three parts: the garage structural parts, transmission parts and control system. This article simply introduces the main structure and characteristics of garage, the garage control system also made a simple descr
5、iption, based on three-dimensional garage lifting and moving type, the operation principle of using the theory of three-dimensional garage for lifting and moving structure has carried on the comprehensive analysis, including the lifting of the frame transverse transmission system and elevator drive
6、system of axial strength and so on. In three-dimensional garage for lifting and moving the design of control system, adopt advanced PLC control, by use of mitsubishis programming software developed lifting and moving type three-dimensional garage control system application, and the debugging and run
7、ning, prove that using programmable controller (PLC) as control system is simple. Its stable, reliable, rapid, cost-effective features make control according to the state of mechanical parking equipment general safety standards, lift the lateral movement type parking equipment and actual use in the
8、lift move transversely type parking equipment necessary security technology, so that ensures the complete safety of the vehicle, make the whole garage can be safe and smooth operation.Key words: Stereo garage; Control system; The PLC目 录1 绪论11.1 本课题设计的背景11.2 本题设计的目的及意义11.3 立体车库在国内外研究发展现状21.4 本题设计的内容3

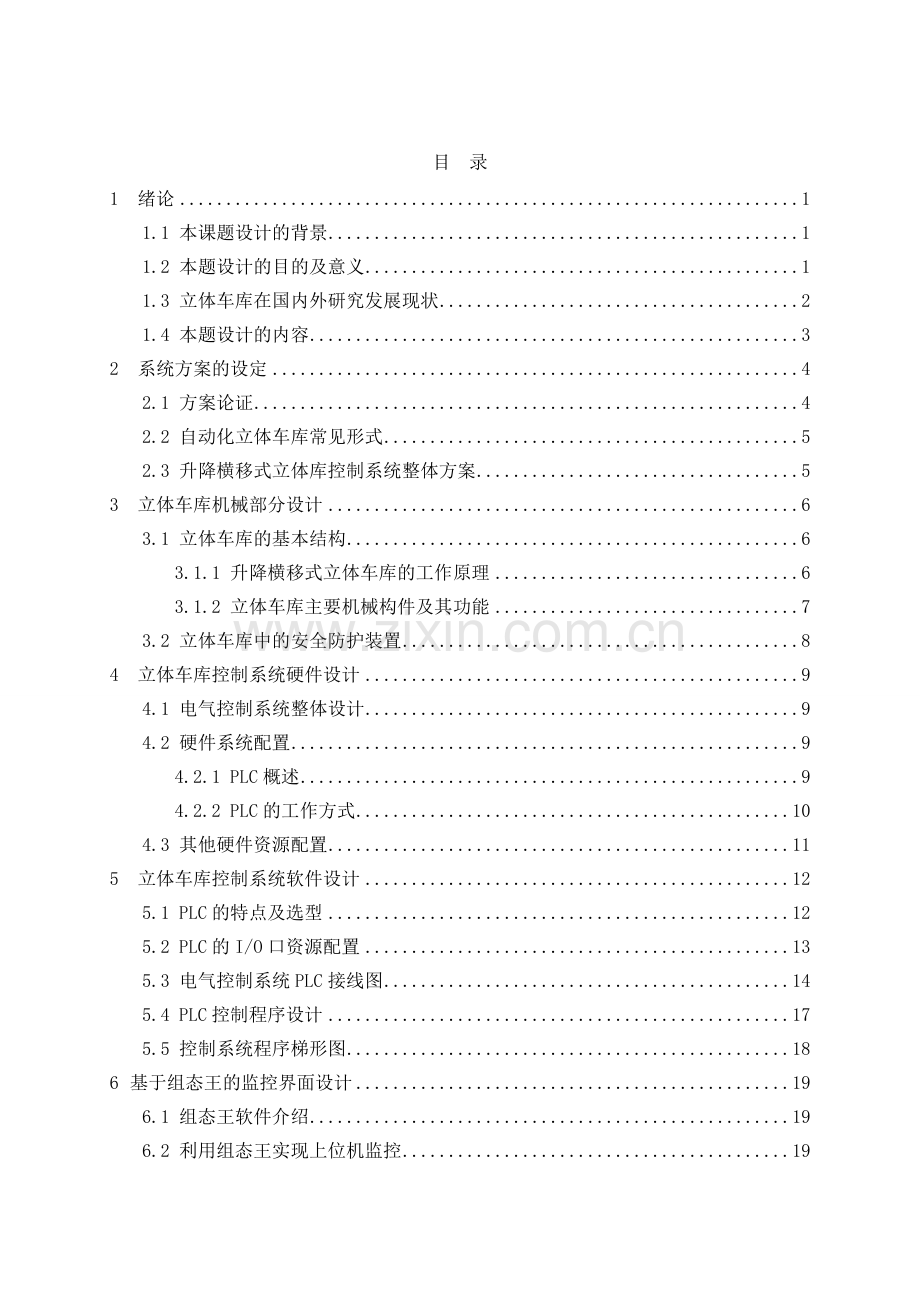

9、2 系统方案的设定42.1 方案论证42.2 自动化立体车库常见形式52.3 升降横移式立体库控制系统整体方案53 立体车库机械部分设计63.1 立体车库的基本结构63.1.1 升降横移式立体车库的工作原理63.1.2 立体车库主要机械构件及其功能73.2 立体车库中的安全防护装置84 立体车库控制系统硬件设计94.1 电气控制系统整体设计94.2 硬件系统配置94.2.1 PLC概述94.2.2 PLC的工作方式104.3 其他硬件资源配置115 立体车库控制系统软件设计125.1 PLC的特点及选型125.2 PLC的I/O口资源配置135.3 电气控制系统PLC接线图145.4 PLC控
10、制程序设计175.5 控制系统程序梯形图186 基于组态王的监控界面设计196.1 组态王软件介绍196.2 利用组态王实现上位机监控196.2.1 建立组态王新工程196.2.2 创建组态画面196.2.3 定义 I/O 设备216.2.4 构造数据库226.2.5 建立动画连接226.2.6 运行和调试237 立体车库控制系统程序仿真25结束语29参考文献30致 谢31附录321 绪论1.1 本课题设计的背景随着我国城市经济和汽车工业的迅速发展,拥有私家车的家庭越来越多,截至2012年8月底,全国机动车保有量达到2.19亿辆。其中,汽车保有量首次突破1亿辆。而早在2001年,全国机动车保有
11、量仅为1249万辆,汽车保有量为625万辆。通过以上数据可以看出,短短10年里,中国的机动车辆增加了17倍,汽车增加了16倍。而与此相对应的是城市停车状况的尴尬。以北京市为例,截止2007年底,市区仅有公共停车场828处,共计车位5.7万个,仅占市区机动车拥有量的8.6,停车环境与城市规划的矛盾十分突出。上海的情况也让人无法乐观,仅有的229个地下车库使用面积不足60万平方米,只能满足1.3万辆机动车停放的要求,路边停车渐呈泛滥之势,比例高达64,而且还有继续上升之势。停车问题是城市在发展过程中出现的静态交通问题,静态交通是相对于动态交通而存在的一种交通形态,二者相互联系,互相影响,停车设施是
12、城市静态交通的主要内容,随着城市的不断发展,各种车辆的不断增加,对停车设施的需求也在不断增加,如果两者之间失去平衡,城市里就会出现停车难的一系列问题。数据显示,最近几年我国城市机动车辆平均增长速度在15%20%,而同时期城市停车基础设施的平均增长速度只有2%-3%,特别是大城市的机动车拥有量的增长速度远远超过停车基础设施的增长速度,因此,我们必须重视城市停车难的问题,并积极探求解决的措施。专家们指出,解决城市静态交通问题,大体分为软硬两种措施。所谓软措施,就是通过政策法规,限制路面停车,提高停车场利用效率,使部分车主更愿意改乘公共交通工具,以减少机动车对停车场的需求。而硬措施,主要包括增建停车
13、场,建设地下及立体停车场、利用其它空间满足停车需求。而无论采取什么措施,在规划后再收拾残局,于局限内弥补不足,政府和管理部门所需投入得精力和资金都不小。1.2 本题设计的目的及意义作为现代大都市的标志,立体建筑和立体交通都有了显著发展,道路拥挤、车满为患已成为当今快节奏社会中的最不和谐之音,发展立体停车已成为人们的共识。目前我国经济正处在高速发展时期,随着人们生活水平的不断提高,汽车进入家庭的步伐正在加快,停车产业市场前景广阔。机械式立体车库既可以大面积使用,也可以见缝插针设置,还能与地面停车场、地下车库和停车楼组合实施,是解决城市停车难最有效的手段,机械车库与传统的自然地下车库相比,在许多方
14、面都显示出优越性。首先,机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道,平均一辆车就要占据40平方米的面积,而如果采用双层机械车库,可使地面的使用率提高8090,如果采用地上21层立体式车库的话,50平方米的土地面积上便可存放40辆车,这可以大大地节省有限的土地资源,并节省土建开发成本。机械车库与地下车库相比可更加有效地保证人身和车辆的安全,人在车库内或车不停准位置,由电子控制的整个设备便不会运转。应该说,机械车库从管理上可以做到彻底的人车分流。在地下车库中采用机械存车,还可以免除采暖通风设施,因此,运行中的耗电量比工人管理的地下车库低得多。机械车库一般不做成套系统,而是以
15、单台集装而成。这样可以充分发挥其用地少、可化整为零的优势,在住宅区的每个组团中或每栋楼下都可以随机设立机械停车楼。这对眼下车库短缺的小区解决停车难的问题提供了方便条件。当以往的路边、人行道上停车、地下或地面停车场均解决不了上述问题时,采用机械式立体停车设备是一个非常有效的措施。机械式立体停车设备又名立体车库,它占地空间小,并且可最大限度地利用空间,安全方便,立体车库的设计目的:是解决城市用地紧张,缓解停车难的一个有效手段。可以预见立体车库具有非常广阔的市场前景。1.3 立体车库在国内外研究发展现状早在50多年前,立体停车就在国外有所发展,先后出现了针对家庭使用的双层停车设备;利用住宅空地建起2
16、-4层升降横移停车设备;适合城市中心商住区使用的停车楼和停车塔;利用广场、建筑物下面的空间建设地下车库。自70年代末起,世界经济高速发展,汽车逐渐普及,拥有量不断增加,迫使地少人多、车多的国家、地区和一些发达国家积极开展了机械式停车技术的研究开发和制造应用。以日本、美国、德国等为代表的发达国家在停车技术领域的研究处于世界领先水平,韩国和我国的港、澳、台地区的停车业也通过引进移植制造,得到了蓬勃发展,较好地解决了本地区的停车难,并开始向外输出技术和出口产品。目前世界停车产业正向多元化发展,其停车技术几乎包含了当今机械、电子、液压、光学、磁控和计算机技术等领域的所有成熟先进技术。机械方面,应用了许
17、多新材料、新工艺。设备结构采用模块化设计,便于组合使用,易于安装拆卸。钢结构选用新型优质钢材,既提高了设备的强度和刚度,又使设备轻巧美观,载车板采用一次成型的镀锌板或彩涂板组装,美观、强韧、耐用。控制技术方面,广泛采用可编程序控制器和矢量变频变压调速闭环控制技术,使运行高速平稳,节省电力,振动和噪音也趋于最小。控制形式有,按钮式、锁匙式、IC卡式、键盘式、触摸屏式、遥控式等。安全元件采用各种光栅显示屏、光电管、机械式行程开关、磁性接近开关、光敏感应开关等,安全保护装置日臻完善,如汽车出入声光引导和定位、汽车尺寸和重量自动识别、限速保护与多重机构互锁、停车泊位自动跟踪、链条和钢丝绳长度超范围报警
18、和弹性变形自动补偿、汽车图象摄影对比安全检测、自动消防灭火系统等。在我国的停车产业发展中还存在一些问题,如没有统一的技术标准;多数产品是仿效或引进国外技术制造,技术水平低;缺少具有一定规模的企业,生产能力不足;市场竞争无序,个别企业为抢占市场,采取低价竞争;缺少科研设计单位的参与,技术创新能力严重不足;政策不配套,对停车产业发展和管理严重滞后等。解决上述问题,需要我们在政策市场、管理和技术多方面做出努力。政策方面应参照发达国家的有关政策法规,规划确定出专用和公共停车位的合理数量,实现投资主体多元化,确定车库的管理属性和停车收费标准,给予投资和经营者相应的优惠政策,使其有利可图。市场方面应建立车
19、库市场运行机制,利用价格杠杆调高占路停车收费标准,逐步消除“路满库空”现象。鼓励按市场规则经营车库,并实施政府监督和政策调控,使停车产业良性发展。1.4 本题设计的内容本课题的主要内容是基于三菱FX2N系列PLC的立体车库控制系统的设计,升降横移类停车库利用托盘移位产生垂直通道,实现高层车位升降存取车辆。由于受收链装置及存取车时间的限制,一般为24层(国家规定最高为4层),2层、3层者居多,现以典型常见的地上33升降横移式为例,说明停车库的运行原理。立体车库结构特点是:最底层只能平移,最顶层只能升降,中间层既可升降也可平移。除顶层外,底层都必须预留一个空车位,供进出车升降之用。当底层车位进出车
20、时,无需移动其他托盘就可直接进出车;顶层进出车时,先要判断其对应的下方位置是否为空,不为空时要进行相应的平移处理,直到下方为空才可执行下降动作,进出车完成后再上升回到原位置。2 系统方案的设定2.1 方案论证随着我国城市经济和汽车工业的迅速发展,拥有私家车的家庭越来越多。所以顺应时下的现状立体车库迅速发展起来,其设计也在不断的趋向于完善化,本车库模型系统的设计也有很多不同的方法。我们对车库模型控制作了两种设计方案,并对其进行了研究和讨论方案一:基于单片机的立体车库模型控制系统设计。采用单片机作为主控制器来控制步进电机的控制系统,系统所要设计的控制电路较多,较为复杂。 (1)单片机抗干扰能力比较
21、弱,所以对现场工作环境要求很苛刻。 (2)单片机控制系统开发周期比较长,系统调试耗时比较多。 (3)单片机自身就是弱电驱动,但是对于停车库运行系统来说,执行部件是电机,属强电系统,这就需要由弱电驱动强电,随着驱动环节的增加,系统的可靠性就会下降。 (4)单片机控制系统,其控制程序基本上是汇编语言,汇编语言虽然功能比较强大,但是程序编制工作量比较大。 因此,单片机在升降横移式立体停车库控制系统中的应用现在还不成熟,只是停车库系统研究开发的一个方向。方案二:基于PLC立体车库模型控制系统设计。它具有很多其他设计方法不可比拟的优点: (1)可靠性高、环境适应性强:可编程控制器输入/输出端口均采用继电
22、器和光电耦合器件,采取了隔离和抗干扰措施,所以具有很强的抗干扰能力。(2)通用性好:由于可编程控制器采用模块化结构,一般有CPU模块、电源模块、PID模块、模拟输入和输出模块等,可以用这些模块灵活的组成各种不同的控制系统,对不同的控制系统,只需选取不同的模块即可,因而具有很好的适用性。 (3)使用方便、灵活:对于不同的控制系统,当硬件结构选定后,如果输入/输出作很小的变动时,只需修改相应程序即可,无需对系统连线做较大的修改,减少了现场调试的工作量,使用起来灵活方便。 (4)具有顺序、周期性的工作特征。(5)体积小:由于在制造时采用了大规模集成电路和微处理器,用软件编程代替了硬连线,便于安装,实
23、现了小型化。 综上所述:我们选择方案二,即PLC作为设计中的主控制系统,能够更好的满足设计要求,达到设计的目的。2.2 自动化立体车库常见形式目前,立体车库主要有以下几种形式:升降横移式、巷道堆垛式、垂直提升式、垂直循环式、箱型水平循环式、圆形水平循环式等。在对国内外各种同类产品进行分析的基础上,再结合造价、技术难度以及市场需求等各个方面的因素,可以发现升降横移式立体车库形式比较多,规模可大可小,而且对场地的适应性较强,采用这类设备的车库十分普遍。因此,最终确定研究对象为升降横移式立体车库。 2.3 升降横移式立体库控制系统整体方案 升降横移式立体停车库是一种比较典型的跨学科机电一体化产品,集
24、机械、电子、信息和电气技术于一体。升降横移式立体停车库的控制系统是整个车库系统的核心组成部分。如果说执行机构是“四肢”,框架是“区体”,那么控制系统就是“大脑”。它指导着车库的每个运作过程,并对整个系统的状态过程进行监控。 图1 立体车库系统控制整体框图升降横移式立体停车库的系统控制原理:操作者(人)要通过控制系统信息交流的平台(界面)把操作信息传送给控制系统,经经系统处理后,然后系统把可识别的控制信息通过控制设备(PLC)来驱动执行结构,进而完成车库现场的运作。同时该动作的信息通过检测装置传送到检测系统,经处理后反馈到控制系统的监控界面,这样操作者就可以直观的看到车库现场的运行实况了,由此
25、可以使车库更安全的运行。整个系统控制原理框图,如图1所示。3 立体车库机械部分设计3.1 立体车库的基本结构3.1.1 升降横移式立体车库的工作原理3.1.2 立体车库主要机械构件及其功能3.2 立体车库中的安全防护装置当载车板停靠到位时,电磁铁由通电状态转为失电状态,驱动挂钩勾住铁环。当载车板要下脱离铁环。电磁铁由失电状态转为通电状态,按下急停按钮使车库立即停止。4 立体车库控制系统硬件设计4.1 电气控制系统整体设计4.2 硬件系统配置4.2.1 PLC概述 1. PLC的分类 2. PLC系统的组成 3. PLC的硬件结构PLC的硬件内部结构图 图3为三菱FX2N小型PLC产品主机示意图
26、。本课题中FX2N80MR为基本单元,(40个输入点、40个输出点),M表示基本单元、R表示该单元为继电器输出型。4.2.2 PLC的工作方式开始内部处理通信处理RUN方式?输入扫描程序执行输出处理NY 1. PLC的扫描工作方式图4 PLC的扫描过程可编程序控制器在进入RUN状态之后,采用循环扫描方式工作。从第一条指令开始,在无中断或跳转控制的情况下,按程序存储的地址号递增的顺序逐条执行程序,即按顺序逐条执行程序,直到程序结束。然后再从头开始扫描,并周而复始地重要进行。可编程序控制器工作时的扫描过程如图4所示,包括五个阶段:内部处理、通信处理、输入扫描、程序执行、输出处理。PLC完成一次扫描
27、过程所需的时间称为扫描周期。扫描周期的长短与用户程序的长度和扫描速度有关。输入端子输入映象寄存器输出映像寄存器输出锁存器输出端子输入 .输出程序执行阶段输入采样阶段输出刷新阶段X001Y001Y001M1读读 图5 PLC的程序执行过程2. PLC的程序执行过程 PLC的程序的执行过程一般可分为输入采样、程序执行和输出刷新三个主要阶段,如图5所示。4.3 其他硬件资源配置5 立体车库控制系统软件设计5.1 PLC的特点及选型1.可靠性高,抗干扰能力强 (1)所有的I/O接口电路均采用光电隔离,使工业现场的外电路与PLC内部电路之间电气上隔离。(2)各输入端均采用R-C滤波器,其滤波时间常数一般
28、为1020ms。 (3)各模块均采用屏蔽措施,以防止辐射干扰。(4)采用性能优良的开关电源。(5)对采用的器件进行严格的筛选。(6)良好的自诊断功能,一旦电源或其他软,硬件发生异常情况,CPU立即采用有效措施,以防止故障扩大。(7)大型PLC还可以采用由双CPU构成冗余系统或有三CPU构成表决系统,使可靠性更进一步提高。2.通用性强,控制程序可变,使用方便PLC品种齐全的各种硬件装置,可以组成能满足各种要求的控制系统,用户不必自己再设计和制作硬件装置。用户在硬件确定以后,在生产工艺流程改变或生产设备更新的情况下,不必改变PLC的硬设备,只需改编程序就可以满足要求。因此,PLC除应用于单机控制外
29、,在工厂自动化中也被大量采用。3.功能强,适应面广现代PLC不仅有逻辑运算、计时、计数、顺序控制等功能,还具有数字和模拟量的输入输出、功率驱动、通信、人机对话、自检、记录显示等功能。既可控制一台生产机械、一条生产线,又可控制一个生产过程。4.编程简单,容易掌握目前,大多数PLC仍采用继电控制形式的“梯形图编程方式”。既继承了传统控制线路的清晰直观,又考虑到大多数工厂企业电气技术人员的读图习惯及编程水平,所以非常容易接受和掌握。梯形图语言的编程元件的符号和表达方式与继电器控制电路原理图相当接近。通过阅读PLC的用户手册或短期培训,电气技术人员和技术工很快就能学会用梯形图编制控制程序。同时还提供了
30、功能图、语句表等编程语言。5.减少了控制系统的设计及施工的工作量由于PLC采用了软件来取代继电器控制系统中大量的中间继电器、时间继电器、计数器等器件,控制柜的设计安装接线工作量大为减少。同时,PLC的用户程序可以在实验室模拟调试,更减少了现场的调试工作量。并且,由于PLC的低故障率及很强的监视功能,模块化等等,使维修也极为方便。6.体积小、重量轻、功耗低、维护方便PLC是将微电子技术应用于工业设备的产品,其结构紧凑,坚固,体积小,重量轻,功耗低,具有强抗干扰能力,易于装入设备内部,是实现机电一体化的理想控制设备。综上所述,根据控制系统的要求,从经济性,实用性和可靠性等方面考虑,本次采用三菱FX
31、2N-80MR-001型PLC作为控制系统的核心控制器。本控制器集成了40点输入,40点输出,共有80个数字量I/O口。而本次控制系统需要24个输入点和22个输出点,所以,选用三菱FX2N-80MR-001型PLC可以满足课题需要,而且也保证了I/O口的使用裕量,可以满足控制系统适当的扩展需求。5.2 PLC的I/O口资源配置 根据立体车库控制系统的要求功能,对PLC进行I/O分配,具体分配如下:输入分配如表1所示。输入5.3 电气控制系统PLC接线图图6 PLC外部接线图 图7 电动机控制原理图5.4 PLC控制程序设计图8 取车程序流程图图9 存车程序流程图5.5 控制系统程序梯形图6.1
32、 组态王软件介绍6.2 利用组态王实现上位机监控建立新组态王工程的一般过程是1.设计图形界面(定义画面)。 2.定义设备。 3.构造数据库(定义变量)。 4.建立动画连接。 5.运行和调试。 建立组态王新工程 要建立新的组态王工程,首先为工程指定工作目录(或称“工程路径”)。“组态王”用工作目录标识工程,不同的工程应置于不同的目录。工作目录下的文件由“组态王”自动管理。 进入组态王开发系统后,就可以为每个工程建立数目不限的画面,在每个画面上生成互相关联的静态或动态图形对象。这些画面都是由“组态王”提供的类型丰富的图形对象组成的。系统为用户提供了矩形(圆角矩形)、直线、椭圆(圆)、扇形(圆弧)、
33、点位图、多边形(多边线)、文本等基本图形对象,及按钮、趋势曲线窗口、报警窗口、报表等复杂的图形对象。提供了对图形对象在窗口内任意移动、缩放、改变形状、复制、删除、对齐等编辑操作,全面支持键盘、鼠标绘图,并可提供对图形对象的颜色、线型、填充属性进行改变的操作工具。第一步:定义新画面进入新建的组态王工程,选择工程浏览器左侧大纲项“文件画面”,在工程浏览器右侧用鼠标左键双击“新建”图标,弹出对话框如图10所示。 图10 新建画面在“画面名称”处输入新的画面名称:立体车库,其它属性目前不用更改。点击“确定”按钮进入内嵌的组态王画面开发系统。如图11所示。图11 组态王开发系统第二步:在组态王开发系统中
34、通过“工具箱”和“图库”,绘制立体车库组态画面,如图12所示。图12 创建图形界面设计好组态画面之后选择“文件全部存”命令保存现有画面。组态王把那些需要与之交换数据的设备或程序都作为外部设备。外部设备包括:下位机(PLC、仪表、模块、板卡、变频器等),它们一般通过串行口和上位机交换数据;其他Windows 应用程序,它们之间一般通过DDE 交换数据;外部设备还包括网络上的其他计算机。只有在定义了外部设备之后,组态王才能通过I/O 变量和它们交换数据。为方便定义外部设备,组态王设计了“设备配置向导”引导用户一步步完成设备的连接。本设计中使用三菱FX2N-80MR PLC和组态王进行通信。PLC为
35、组态王提供数据。其中PLC 连接在计算机的COM1 口。继续上面的工程。选择工程浏览器左侧大纲项“设备COM1”,在工程浏览器右侧用鼠标左键双击“新建”图标,运行“设备配置向导”。选择“FX2系列PPI”项,单击“下一步”。为外部设备取一个名称,输入“三菱PLC”,单击“下一步”,弹出“设备配置向导”。为设备选择连接串口,假设为COM1,单击“下一步”。填写设备地址,为1,单击“下一步”。设置通信故障恢复参数(一般情况下使用系统默认设置即可),单击“下一步”,弹出“设备配置向导”。检查各项设置是否正确,确认无误后,单击“完成”。设备定义完成后,可以在工程浏览器的右侧看到新建的外部设备“三菱PL
36、C”。在定义数据库变量时,只要把IO变量连结到这台设备上,它就可以和组态王交换数据了。数据库是“组态王”软件的核心部分,工业现场的生产状况要以动画的形式反映在屏幕上,操作者在计算机前发布的指令也要迅速送达生产现场,所有这一切都是以实时数据库为中介环节,所以说数据库是联系上位机和下位机的桥梁。在TouchVew 运行时,它含有全部数据变量的当前值。变量在画面制作系统组态王画面开发系统中定义,定义时要指定变量名和变量类型,某些类型的变量还需要一些附加信息。数据库中变量的集合记录了所有用户可使用的数据变量的详细信息。选择工程浏览器左侧大纲项“数据库数据词典”,在工程浏览器右侧用鼠标左键双击“新建”图
37、标,弹出“变量属性”对话框如图13所示。此对话框可以对数据变量完成定义、修改等操作,以及数据库的管理工作。在“变量名”处输入变量名:a1;在“变量类型”处选择变量类型:IO离散,在“连接设备”中选择先前定义好的IO 设备:三菱PLC;在“寄存器”中定义为:X1;在“数据类型”中定义为:Bit类型。其它属性目前不用更改,单击“确定”即可。图13 创建IO变量建立动画连接定义动画连接是指在画面的图形对象与数据库的数据变量之间建立一种关系,当变量的值改变时,在画面上以图形对象的动画效果表示出来;或者由软件使用者通过图形对象改变数据变量的值。双击图形对象即“小车”,弹出“动画连接”对话框,如图14所示
38、。图14 动画连接同理,其余变量也如此设置后返回组态王开发系统。设置完成之后,选择“文件全部存”菜单命令。组态王工程已经初步建立起来,进入到运行和调试阶段。在组态王开发系统中选择“文件切换到 View”菜单命令,进入组态王运行系统。在运行系统中选择“画面打开”命令,从“打开画面”窗口选择“立体车库”画面。调出组态王运行系统画面,即可看到画面的动态变化。自动调试如图15所示。1、调试结果:此车库设置了自动和手动操控方式。自动方式下车库由PLC设计的程序控制;手动方式下,车库则由人工按钮触发接触器等执行机构对车库进行控制,手动控制是人工的调整车位进行存车和取车操作。本次调试在组态王里进行,调试效果
39、良好。2、存在问题:本次课题设计的立体车库,虽然经过仿真和演示看到了基本部分的实际效果,但整个课题还是存在不足之处。本次设计由于自身的编程水平和时间限制,所以PLC的程序使用基本指令编程,只实现了基本功能,所以程序存在漏洞和不妥之处;本次设计只对车库的控制部分做了详细说明,而对其他机械构建和硬件部分只做了图示和基本概述,所以有所欠缺;本次设计只是理论和仿真,所以真正的实际运用还是有待实践。15 自动运行系统控制界面 手动动调试如图16所示。图16 自动运行系统控制界面7 立体车库控制系统程序仿真下面仅就3号载车板的进与出进行仿真:1. 按下启动按钮后X0后,辅助继电器M0得电;呼叫3号载车板X
40、2,辅助继电器M1得电,输出继电器Y1得电,自锁,2号载车板右移。如图17所示。图17 2号载车板右移2. 2号载车板右移碰到限位开关,输入继电器X10瞬间得电,常闭断开使输出继电器Y1失电,2号载车板停止右移;同时输入继电器X10常开闭合使输出继电器Y0得电,自锁,1号载车板右移。如图18所示。图18 1号载车板右移3. 1号载车板右移碰到限位开关,输入继电器X7瞬间得电,常闭断开使输出继电器Y0失电,1号载车板停止右移;同时输入继电器X7常开闭合使输出继电器Y10得电,自锁,3号载车板下降。如图19所示图19 3号载车板下降4. 3号载车板下降碰到限位开关,输入继电器X17瞬间得电,常闭断
41、开使输出继电器Y10失电,3号载车板停止下降,这时可以停车。如图20所示。图20 停车5. 停好车后,按下复位按钮后,输入继电器X31瞬间得电,常开闭合使输出继电器Y12得电,自锁,3号载车板上升。如图21所示。图21 3号载车板上升6. 3号载车板上升碰到限位开关,输入继电器X21瞬间得电,常闭断开使输出继电器Y12失电,3号载车板停止上升;同时输入继电器X21常开闭合使输出继电器Y2、Y22得电,自锁,弹出防坠机构,同时1号载车板左移。如图22所示。图22 1号载车板左移7. 1号载车板左移碰到限位开关,输入继电器X11瞬间得电,常闭断开使输出继电器Y2失电,1号载车板停止左移;同时输入继
42、电器X11常开闭合使输出继电器Y3得电,自锁,2号载车板左移。如图23所示。图23 2号载车板左移8. 2号载车板左移碰到限位开关,输入继电器X12瞬间得电,常闭断开使输出继电器Y3失电,2号载车板停止左移,同时使辅助继电器M1失电,本次动作结束。如图24和25所示。 图24 2号载车板停止左移图25 动作结束结束语随着中国经济的腾飞,城市化进程加快,汽车越来越快的走进工薪阶层家庭,而土地越来越紧缺的情况下,为解决城市停车难的问题,立体车库是必然出路。我国立体车库发展虽经历了十来年的发展,但仍处于初级的停车功能,是最原始的使用阶段,它的设计水平、经济价值还有待于完善和开发。为此对立体车库设计方
43、案优化具有重大的现实意义和潜在的市场经济效益。本文在参阅了国内外有关立体停车库的大量资料的前提下,对升降横移式立体车库设计机构装置和控制系统进行细致研究,得出了以下重要的结论:1通过大量的调研工作,对自动化立体车库的发展特点和发展方向进行了总结,通过对市场需求的分析和对比国内外立体车库的发展状况,分析了智能立体车库广阔的市场前景和趋势。2为提高车库生产的经济效益,对车库构架的钢结构进行了优化设计,节省了钢材,降低了建造成本。3在分析目前立体车库常用的传动系统基础上,确定了本车库的机械系统传动方案。分析各种载车板的提升方案,最终确定了最稳定、可靠且经济的方案。4针对智能立体车库的功能要求,提出了
44、控制系统的详细方案。为达到车库中的检测要求,确定了经济而适用的传感器。在车库自动控制系统中,选用了三菱公司的FX2N-80MR-001型PLC可编程控制器,并对PLC功能和特点进行详细的分析,给出了接线图和控制程序。本论文主要研究的是PLC控制的升降横移式立体车库,它是以PLC为核心,借助于PLC可靠而灵活的可编程控制可以对车库载车板进行自动化控制。自动化立体车库在现代大城市中使用的越来越多,由于其实现了自动化控制,不需要人们频繁操作,方便了人们的生活,大大的化解了城市停车难的问题,还节省了土地资源,可以说是一举多得。参考文献1 常斗南PLC运动控制实例及解析.北京:机械工业出版社,2010D
