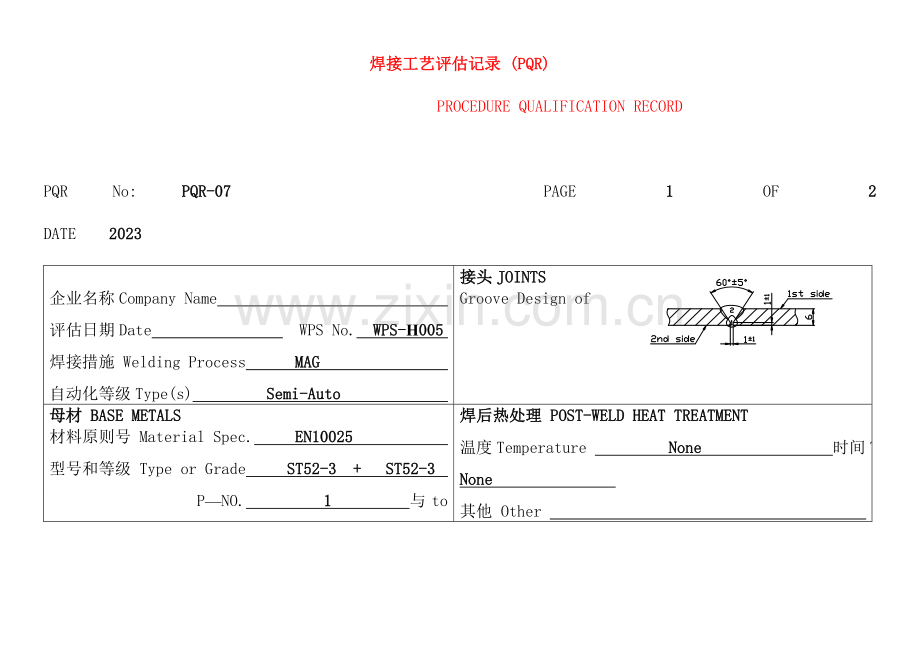

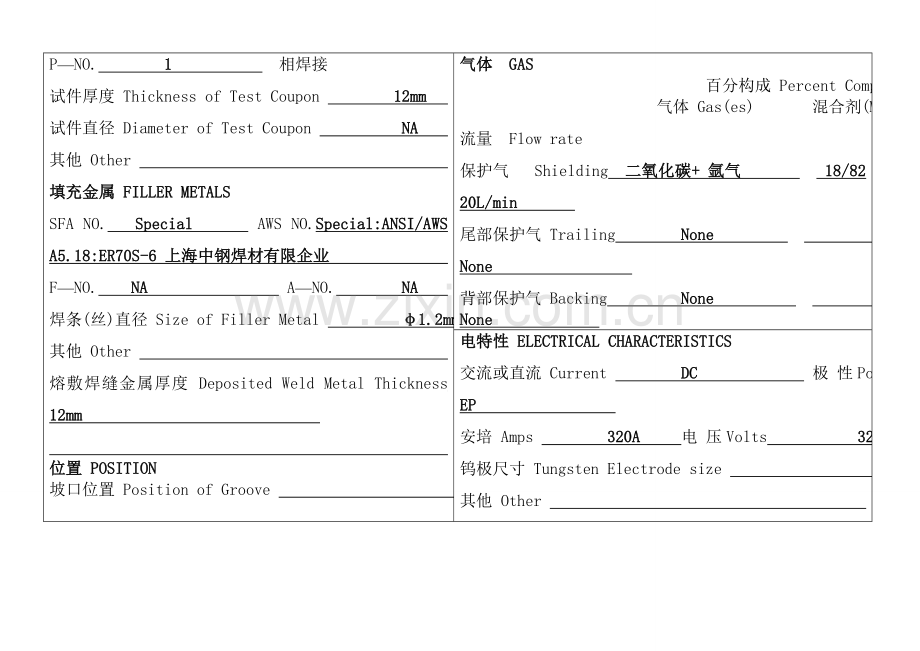

焊接工艺评估记录 (PQR) PROCEDURE QUALIFICATION RECORD PQR No: PQR-07 PAGE 1 OF 2 DATE 2023 企业名称Company Name 评估日期Date WPS No. WPS-H005 焊接措施 Welding Process MAG 自动化等级Type(s) Semi-Auto 接头JOINTS Groove Design of Test Coupon 母材 BASE METALS 材料原则号 Material Spec. EN10025 型号和等级 Type or Grade ST52-3 + ST52-3 P—NO. 1 与to P—NO. 1 相焊接试件厚度 Thickness of Test Coupon 12mm 试件直径 Diameter of Test Coupon NA 其他 Other 填充金属 FILLER METALS SFA NO. Special AWS NO.Special:ANSI/AWS A5.18:ER70S-6 上海中钢焊材有限企业 F—NO. NA A—NO. NA 焊条(丝)直径 Size of Filler Metal φ1.2mm 其他 Other 熔敷焊缝金属厚度 Deposited Weld Metal Thickness 12mm 位置 POSITION 坡口位置 Position of Groove PA 焊接方向(向上/向下) Weld Progression(Up/Down) NA 其他 Other 预热 PREHEAT 预热温度 Preheat Temp. 20℃ 层间温度 Inter pass Temp. 220-280℃ 其他 Other 焊后热处理 POST-WELD HEAT TREATMENT 温度Temperature None 时间Time None 其他 Other 气体 GAS 百分构成 Percent Composition 气体 Gas(es) 混合剂(Mixture) 流量 Flow rate 保护气 Shielding 二氧化碳+ 氩气 18/82 20L/min 尾部保护气 Trailing None None None 背部保护气 Backing None None None 电特性 ELECTRICAL CHARACTERISTICS 交流或直流 Current DC 极性Polarity EP 安培 Amps 320A 电压Volts 32V 钨极尺寸 Tungsten Electrode size NA 其他 Other 焊接技巧 TECHNIQUE 焊接速度 Travel Speed 10cm/min 无摆动焊或有摆动焊 String or Weave Bead Weave 无摆动焊摆动参数 Oscillation NA 多道焊或单道焊(每侧) Multiple or Single Pass(per side) Multiple 多丝焊或单丝焊Multiple or Single Electrodes NA 其他 Other 焊接工艺评估记录 (PQR) PROCEDURE QUALIFICATION RECORD PQR No: PQR-07 PAGE 2 OF 2 DATE 2023 拉伸试验 Tensile Test 试件号 SPEC. NO. 宽 Width 厚 Thickness 面积 Area 极限载荷 Ultimate Total Load 抗拉强度MPa Ultimate Unit Stress 破坏性质及位置 Type of Failure & Location PQR-07-L1 25 12 300 549 MPa Ductile fracture, HAZ PQR-07-L2 25 12 300 531 MPa Ductile fracture, HAZ 弯曲试验 Guided—Bend Tests 试件号 SPEC. NO. 类型 TYPE 弯曲直径（mm） BEND DIATER 结论 Results PQR-07-M1 面弯 face bend 48 合格 OK PQR-07-M2 面弯 face bend 48 合格 OK PQR-07-B1 背弯 root bend 48 合格 OK PQR-07-B2 背弯 root bend 48 合格 OK 韧性试验Toughness Tests 试件号 SPEC. NO. 试验位置 Test Location 试样尺寸(mm) Specimen Size 试样型式 Specimen type 试验温度(℃) Test Temp. 冲击值(J) Impact Values 侧向膨胀 Lateral Exp. 落锤试验Drop Weight 剪切面 % Shear mils 断裂 Break 不断 No Break PQR-07-CJ1 Welding line 10×10×55 VWT 20℃ 37 PQR-07-CJ2 Welding line 10×10×55 VWT 20℃ 27 PQR-07-CJ3 Welding line 10×10×55 VWT 20℃ 42 PQR-07-CJ4 HAZ 10×10×55 VHT 20℃ 39 PQR-07-CJ5 HAZ 10×10×55 VHT 20℃ 38 PQR-07-CJ6 HAZ 10×10×55 VHT 20℃ 34 焊工姓名 Welder’s Name 钢印号 Stamp No. W03 试验执行人 Test conducted by 试验编号 Laboratory Test No. W2023-16 We certify that the statements in this record are correct and that the test welds were prepared, welded, and tested in accordance with the requirement of Section Ⅸ of ASME code or JB 4708 of China standard. Signed by manufacturer______________________________________. 本评估按Section Ⅸ of ASME code or JB 4708规定焊接试件检查试样，测定性能，确认试验记录对的。评估成果：合格焊接工程师日期质保总监日期授权检查师日期 PREPARED BY: DATE: CERTIFIED BY: DATE: ACCEPTED BY AI: DATE:
