2025年循环水题库.doc

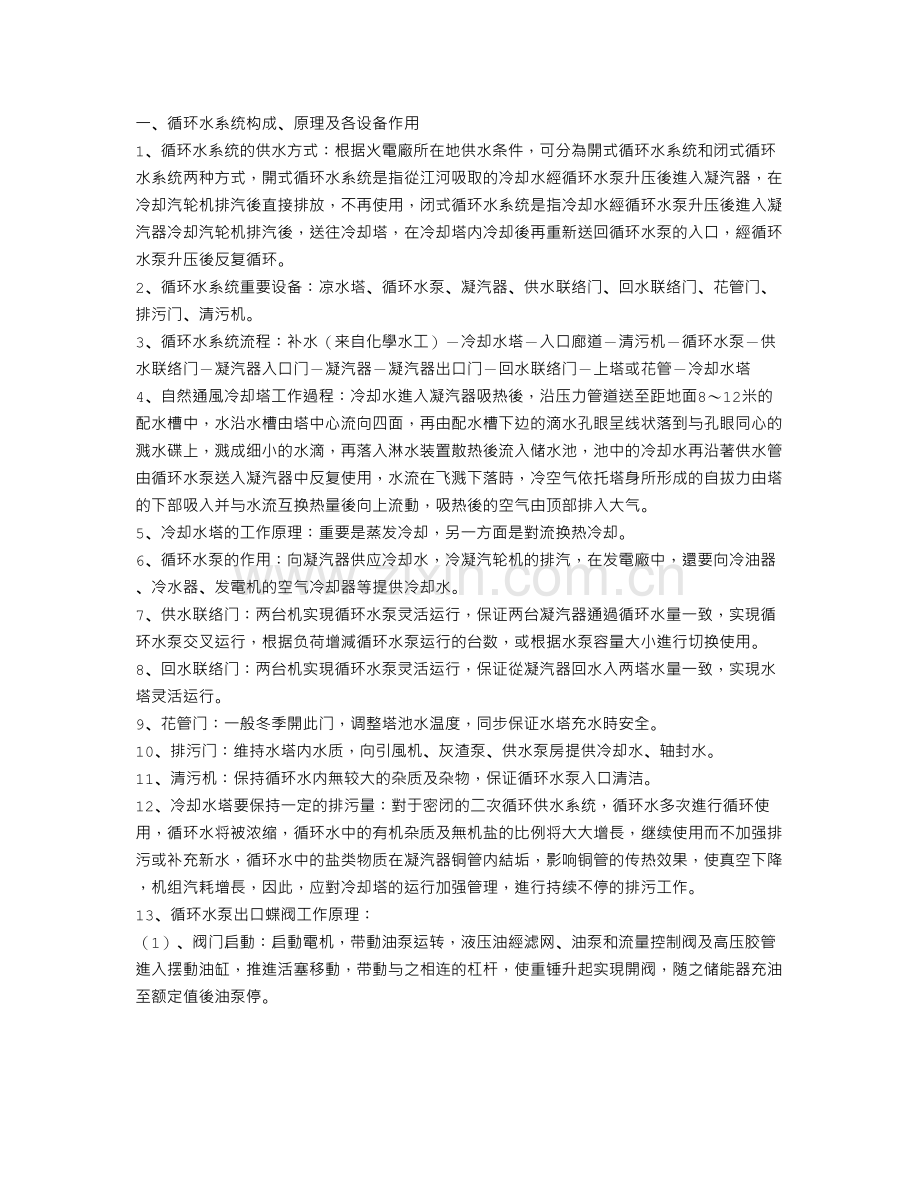

一、循环水系统构成、原理及各设备作用
1、循环水系统的供水方式：根据火電廠所在地供水条件，可分為開式循环水系统和闭式循环水系统两种方式，開式循环水系统是指從江河吸取的冷却水經循环水泵升压後進入凝汽器，在冷却汽轮机排汽後直接排放，不再使用，闭式循环水系统是指冷却水經循环水泵升压後進入凝汽器冷却汽轮机排汽後，送往冷却塔，在冷却塔内冷却後再重新送回循环水泵的入口，經循环水泵升压後反复循环。
2、循环水系统重要设备：凉水塔、循环水泵、凝汽器、供水联络门、回水联络门、花管门、排污门、清污机。
3、循环水系统流程：补水（来自化學水工）－冷却水塔－入口廊道－清污机－循环水泵－供水联络门－凝汽器入口门－凝汽器－凝汽器出口门－回水联络门－上塔或花管－冷却水塔
4、自然通風冷却塔工作過程：冷却水進入凝汽器吸热後，沿压力管道送至距地面8～12米的配水槽中，水沿水槽由塔中心流向四面，再由配水槽下边的滴水孔眼呈线状落到与孔眼同心的溅水碟上，溅成细小的水滴，再落入淋水装置散热後流入储水池，池中的冷却水再沿著供水管由循环水泵送入凝汽器中反复使用，水流在飞溅下落時，冷空气依托塔身所形成的自拔力由塔的下部吸入并与水流互换热量後向上流動，吸热後的空气由顶部排入大气。
5、冷却水塔的工作原理：重要是蒸发冷却，另一方面是對流换热冷却。
6、循环水泵的作用：向凝汽器供应冷却水，冷凝汽轮机的排汽，在发電廠中，還要向冷油器、冷水器、发電机的空气冷却器等提供冷却水。
7、供水联络门：两台机实現循环水泵灵活运行，保证两台凝汽器通過循环水量一致，实現循环水泵交叉运行，根据负荷增減循环水泵运行的台数，或根据水泵容量大小進行切换使用。
8、回水联络门：两台机实現循环水泵灵活运行，保证從凝汽器回水入两塔水量一致，实現水塔灵活运行。
9、花管门：一般冬季開此门，调整塔池水温度，同步保证水塔充水時安全。
10、排污门：维持水塔内水质，向引風机、灰渣泵、供水泵房提供冷却水、轴封水。
11、清污机：保持循环水内無较大的杂质及杂物，保证循环水泵入口清洁。
12、冷却水塔要保持一定的排污量：對于密闭的二次循环供水系统，循环水多次進行循环使用，循环水将被浓缩，循环水中的有机杂质及無机盐的比例将大大增長，继续使用而不加强排污或补充新水，循环水中的盐类物质在凝汽器铜管内結垢，影响铜管的传热效果，使真空下降，机组汽耗增長，因此，应對冷却塔的运行加强管理，進行持续不停的排污工作。
13、循环水泵出口蝶阀工作原理：
（1）、阀门启動：启動電机，带動油泵运转，液压油經滤网、油泵和流量控制阀及高压胶管進入摆動油缸，推進活塞移動，带動与之相连的杠杆，使重锤升起实現開阀，随之储能器充油至额定值後油泵停。

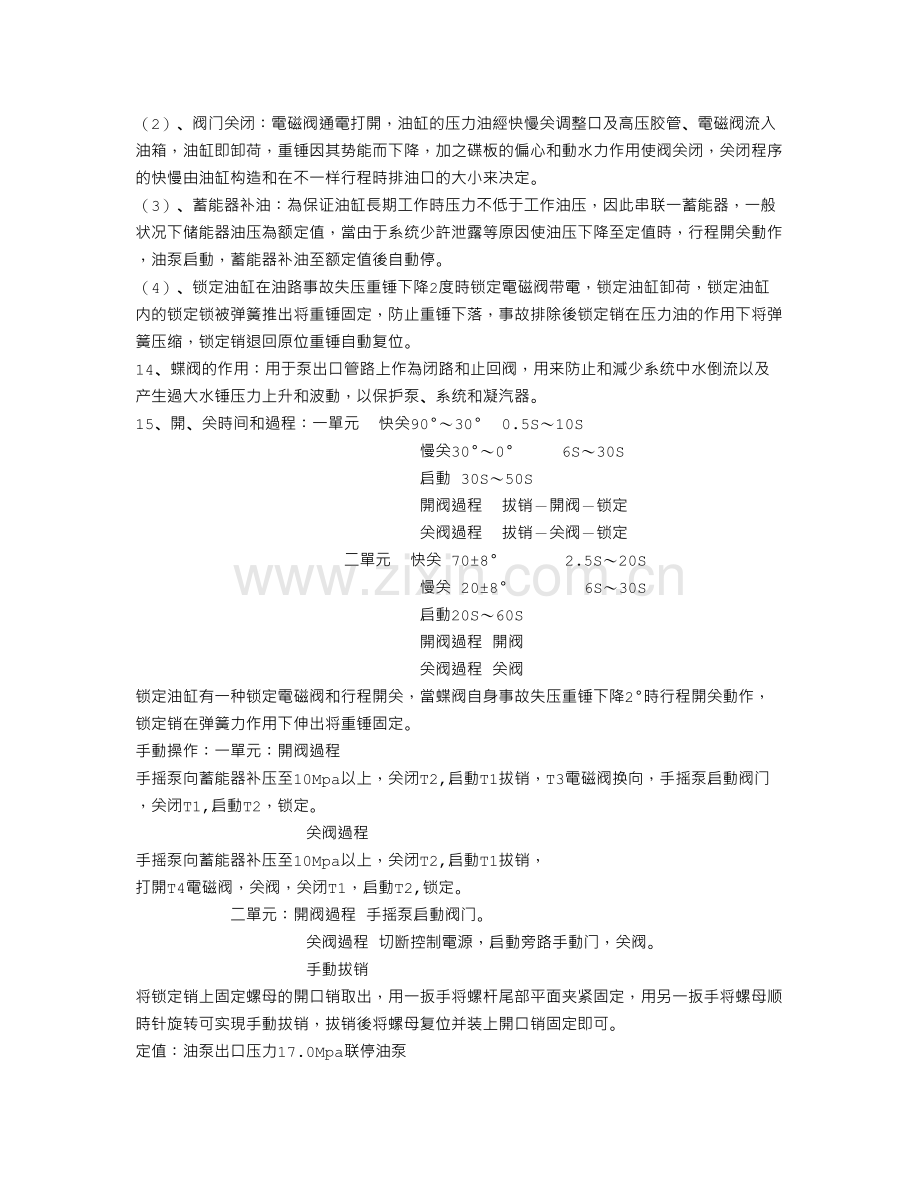

（2）、阀门关闭：電磁阀通電打開，油缸的压力油經快慢关调整口及高压胶管、電磁阀流入油箱，油缸即卸荷，重锤因其势能而下降，加之碟板的偏心和動水力作用使阀关闭，关闭程序的快慢由油缸构造和在不一样行程時排油口的大小来决定。
（3）、蓄能器补油：為保证油缸長期工作時压力不低于工作油压，因此串联一蓄能器，一般状况下储能器油压為额定值，當由于系统少許泄露等原因使油压下降至定值時，行程開关動作，油泵启動，蓄能器补油至额定值後自動停。
（4）、锁定油缸在油路事故失压重锤下降2度時锁定電磁阀带電，锁定油缸卸荷，锁定油缸内的锁定锁被弹簧推出将重锤固定，防止重锤下落，事故排除後锁定销在压力油的作用下将弹簧压缩，锁定销退回原位重锤自動复位。
14、蝶阀的作用：用于泵出口管路上作為闭路和止回阀，用来防止和減少系统中水倒流以及产生過大水锤压力上升和波動，以保护泵、系统和凝汽器。
15、開、关時间和過程：一單元 快关90°～30° 0.5S～10S
慢关30°～0° 6S～30S
启動 30S～50S
開阀過程 拔销－開阀－锁定
关阀過程 拔销－关阀－锁定
二單元 快关 70±8° 2.5S～20S
慢关 20±8° 6S～30S
启動20S～60S
開阀過程 開阀
关阀過程 关阀
锁定油缸有一种锁定電磁阀和行程開关，當蝶阀自身事故失压重锤下降2°時行程開关動作，锁定销在弹簧力作用下伸出将重锤固定。
手動操作：一單元：開阀過程 手摇泵向蓄能器补压至10Mpa以上，关闭T2,启動T1拔销，T3電磁阀换向，手摇泵启動阀门，关闭T1,启動T2，锁定。
关阀過程 手摇泵向蓄能器补压至10Mpa以上，关闭T2,启動T1拔销，
打開T4電磁阀，关阀，关闭T1，启動T2,锁定。
二單元：開阀過程 手摇泵启動阀门。
关阀過程 切断控制電源，启動旁路手動门，关阀。
手動拔销 将锁定销上固定螺母的開口销取出，用一扳手将螺杆尾部平面夹紧固定，用另一扳手将螺母顺時针旋转可实現手動拔销，拔销後将螺母复位并装上開口销固定即可。
定值：油泵出口压力17.0Mpa联停油泵
举升油缸压力4.0Mpa联启油泵（正常值4Mpa~10Mpa）
锁定油缸压力8.0Mpa联启油泵
16、循环水温升：凝汽器冷却水出口温度与進口水温的差值。
17、分析循环水温升的作用：温升是凝汽器經济运行的一种重要指標，温升可监视凝汽器冷却水量与否满足汽轮机排汽冷却之用，由于在一定的蒸汽流量下有一定的温升值，此外，温升還可供分析凝汽器铜管与否堵塞、清洁等。
温升大的原因有：（1）、蒸汽流量增長；（2）、冷却水量減少；（3）、铜管清洗後较洁净。
温升小的原因有：（1）、蒸汽流量減少；（2）、冷却水量增長；（3）、凝汽器铜管結垢脏污；（4）、真空系统漏空气严重。
18、高温季节调度循环水泵运行時应注意什么？
高温季节循环水温度高，汽轮机真空较低，會影响机组正常出力。為提高真空，增開一台循环水泵来增長循环水量。提高凝汽器真空，減少循环水温度也可以有效地提高真空。根据运行及试验得知，循环水温度每減少1℃，真空约提高0．3％，可以节省燃料0．3％～0．5％。合理地调度(增開)循环水泵运行是获得經济真空的有效措施之一。但也要考虑到闭式循环，冷却塔的冷却面积是不变的，由于循环水量的增長，冷却塔内淋水密度也大大增長，使溅水反射线变粗，导致水与空气的热互换減弱。當冷却塔水池内的水循环一周次後，循环水温将比開一台循环水泵运行時要高，減少了冷却塔的冷却效率。因此高温季节调度循环水泵要進行综合分析。
19、水塔补、排水時的注意事项？
补水门不容許開得太大，防止深井压力下降，导致其他顾客断水。补水多，水池水位上涨溢流，挥霍工质，冬季易結冰。
排水门不容許開得太大，防止水池内水位下降，循环水泵流量局限性，压力下降，冷却效率下降，循环水泵汽蚀。
二、循环水系统投入、停止、平常维护
1、循环水系统启動前的检查与准备
（1）、启動前的检查見启机前系统检查。
（2）、循环水泵轴承冷却水投入。
（3）、循环水泵盘根密封冷却水投入。
（4）、循环水泵各電動蝶阀、出口油站電源投入。
（5）、循环水泵入口吸水井水位不低于1.7米。
（6）、循环水泵出口门联锁试验正常。
2、系统投入
（1）、联络机组長、汽机巡检员，准备投入循环水系统。
（2）、泵体充水启動泵体放空气门，見水後关闭。
（3）、断開循环水泵联锁開关，将出口蝶阀置‘‘就地’’位置。
（4）、合上循环水泵操作開关，紅灯亮，将出口蝶阀開至10°，系统充水放空气。
（5）、凝汽器循环水出口放空气门見水後关闭，告知循环水值班员，将出口蝶阀全開，根据实际状况循环水上塔或走花管。
（6）、将出口蝶阀置‘‘自動’’位置，联锁開关投入。
3、运行维护
（1）、常常注意监视凝汽器循环水出口压力，整個系统無漏泄，循环水最大压力不超過0.24Mpa。
（2）、循环水泵電流不超過额定值。
（3）、常常检查泵组振動、声音正常，轴承温度正常。
（4）、盘根应不烫手且盘根外有少許水滴出。
（5）、泵出口油站油位2/3以上，泵组各轴承油位在1/2~2/3之间。
（6）、電机线圈温度不不小于85℃
（7）、開式水滤网定期旋转排污。
（8）、一般状况下应保持水塔出口温度不低于10℃，不高于33℃。
（9）、當循环水温度低于10℃時，应实行两台机组两台循环水泵运行或一台机组一台循环水泵的运行方式。當机组真空低于94Kpa或循环水温度超過10℃時，可再启動一台循环水泵运行。
（10）、當減少循环水泵运行台数時，应关小凝汽器冷却水回水门，循环水泵電流不超過210A。
（11）、两台机两台循环水泵运行時，应保证运行泵有可靠的联動泵，#1水塔应将1A循环水泵投入，1B循环水泵备用；單台机單台循环水泵运行時，假如运行泵跳闸時，应同步启動两台循环水泵运行，正常後再恢复一台循环水泵运行的正常方式。
（12）、投运循环水系统時，系统应先充水，凝汽器放空气门見水後再全開循环水泵出口门，防止水锤現象的发生。
（13）、循环水泵出口门联锁试验不正常時，严禁启動。
4、停止
（1）、接到停止循环水泵命令，复诵一次命令确定所停泵组。
（2）、确认循环水泵無顾客或所带负荷转移至其他系统或泵组带。
（3）、将循环水泵联锁開关断開，将出口蝶阀置于‘‘就地’’位置，手動关闭出口蝶阀。
（4）、断開所停泵组操作開关，绿灯亮，電流回零。
（5）、检查泵组不应倒转。
三、冷水塔及清污机
1、系统检查与准备
（1）、系统检查見启机前检查。
（2）、水塔池内打扫洁净，無杂物，無渗漏。
（3）、凉水塔的配水系统、淋水装置完整。
（4）、凉水塔补水门、放水门关闭。
（5）、上塔门、花管门開关灵活，然後启動。
（6）、水塔出水滤网清洁，無杂物和冰块堵塞。
（7）、确认水塔内無人作业，工作票收回，工器具、材料等物品已清除，人口门上好锁。
2、系统投入
（1）、联络值長启動深井泵。
（2）、启動水塔补水门，水塔水位补至1700mm~1900mm之间。
（3）、启動泵入口吸水井闸板门。
（4）、循环水泵投入运行後，清污机滤网水位差不得超過100mm，否则启動清污机。
3、系统停止
（1）、关闭补水门。
（2）、根据需要关闭与运行塔连通沟闸板。
（3）、如需放水作业，启動放水门，放净池水。
（4）、冬季停塔不許放水，并保持高水位，上齐挡風板。
4、运行维护
（1）、保持水塔水位在1700mm~1900mm之间，最高不許超過mm,最低不許低于1500mm，及時采用措施提高水位，防止吸水井处形成漩涡卷入空气，导致循环水泵不能正常工作。
（2）、定期启動清污机，正常状况下每班启動两次，保证前後水位差不不小于100mm。
（3）、根据化學人员的规定及時排污。
（4）、运行水塔冷却水温应在10℃～30℃之间，最高不得高于33℃，到达33℃的時间不得超過30天。
（5）、水塔冬季运行期间不适宜频繁启動、停止或短時间的运行，水塔停止运行，应先将大块結冰溶化或打掉後再停塔，停止运行的水塔要保持集水池表层水温度在0℃以上。
（6）、塔内严禁烟火。
（7）、四级風以上严禁拆装挡風板。
（8）、冬季對停运的水塔应尽量地保持水循环。
（9）、严禁用起停水塔方式调整循环水温度，若挡風板装两层後来仍低于10℃時，应合适启動花管门進行调整，假如水塔挂冰柱，应及時汇报值長处理。
（10）、冬季水塔停止，应选择在气温较高時進行，计划停机時可选择停机停塔同步進行或先停水塔。
（11）、在進入夏季和冬季之前，對水塔配水槽進行清理污物，對水塔淋水装置進行维护。
四、循环水系统定期试验及热工定值
定期试验：15曰2值 水塔上塔门、花管门活動试验
25曰2值 循环水泵房A排水泵试转
凝汽器循环水回水压力低 0.05Mpa
凝汽器循环水入口压力不不小于0.245Mpa，最大0.3Mpa
凝汽器循环水出口压力正常0.12Mpa
凝汽器循环水温升正常12℃
做循环水泵联锁试验：
1、试验条件
（1）、循环水泵電源送至试验位置，出口油站電源投入。
（2）、两台机循环水联络门处在关闭状态。
2、试验措施
（1）、降A、B循环水泵出口门置于自動位置。
（2）、合上A循环水泵启動開关，A循环水泵出口门在15S内自動全開。
（3）、投入循环水泵联锁開关至B，手按A循环水泵事故按钮，A循环水泵应跳闸，出口门5S内自動关闭，B循环水泵联启，出口门在15S内自動全開。
五、常見問題、故障原因和处理措施
1、循环水泵起動前泵体含空气：循环水泵進口积聚了大量的空气，這些空气如進入叶轮，将引起水泵汽蚀，在凝汽器内的空气占有一定的空间，使循环水通流面积減少，減少冷却面积，影响冷却效果，同步空气在管道内也會产生冲击，严重時會使凝汽器水室端盖变形。
2．循环水管道破裂：答：循环水管道破裂的处理：循环水管道压力低，其破裂原因除前述一般管道故障原因外，還常見年久腐蚀，支承缺陷等原因引起破裂。发現循环水管破裂，除设法制止或減小泄漏外，還需注意對循环水母管压力的影响，如影响了母管压力则還得注意汽机真空、油温、風温与否发生异常变化，300MW机组循环水管径大(可达2．4～3．2ｍ)，影响母管压力的泄漏又属大漏，大漏時還需注意防止漏水沉没其他设备的危险，并视危险大小决定与否停机处理，當泄漏點发生在凝汽器循环水進水门後来時，因300MW汽轮机凝汽器都可半面运行，可合适減小负荷後将破裂侧凝汽器隔绝而保持凝汽器半面运行。
3、凉水塔冬季安全注意事项：
（1）、运行水塔冷却水温应在10℃~30℃之间，最高不得高于33℃，到达33℃時的時间不得超過30天。
（2）、水塔冬季运行期间不适宜频繁启動、停止或短時间的运行，水塔停止运行，应先将大块結冰溶化或打掉後再停塔，停止运行的水塔要保持集水池表层水温度在0℃以上。
（3）、塔内严禁烟火。
（4）、四级風以上严禁拆装挡風板。
（5）、冬季對停运的水塔应尽量地保持水循环。
（6）、严禁用起停水塔方式调整循环水温度，若挡風板装两层後来仍低于10℃時，应合适启動花管门進行调整，假如水塔挂冰柱，应及時汇报值長处理。
（7）、冬季水塔停止，应选择在气温较高時進行，计划停机時可选择停机停塔同步進行或先停水塔。
4、防止循环系统水锤現象的发生：
（1）、投运循环水系统時，系统应先充水，凝汽器放空气门見水後再全開循环水泵出口门，防止水锤現象的发生。
（2）、联络机组長、汽机巡检员，准备投入循环水系统。
（3）、泵体充水启動泵体放空气门，見水後关闭。
（4）、断開循环水泵联锁開关，将出口蝶阀置‘‘就地’’位置。
（5）、合上循环水泵操作開关，紅灯亮，将出口蝶阀開至10°，系统充水放空气。
（6）、凝汽器循环水出口放空气门見水後关闭，告知循环水值班员，将出口蝶阀全開，根据实际状况循环水上塔或走花管。
（7）、将出口蝶阀置‘‘自動’’位置，联锁開关投入。
5、水塔跑水：在水塔检修放水期间，加强1、2号或3、4号水塔水位监视，當运行水塔水位异常下降時，及時分析原因并采用措施妥善处理。假如由于供、回水联络门不严或廊道闸板门不严，及時汇报值長采用措施。
6、轴承油位、油环带油状况、轴温检查以及電机线圈温度、電缆接线頭的测温异常：
加强循环水泵的运行维护，出口蝶阀液压站工作正常，轴承油位正常，油环带油状况、轴温检查以及電机线圈温度、電缆接线頭的测温必须及時认真，表报记录波及的参数记录必须真实。
7、水淹電机電缆接线：在2号机循环水泵检修期间，严禁其大量放水，假如必须放水，应安装潜水泵，排水措施必须可靠，值班员每小時检查水泵基础廊道内和排水泵坑积水状况，防止水淹電机電缆接线接地保护動作電机跳闸事件的发生，此事必须杜绝。
8、雨淋到设备：進入雨季，要防止雨淋到设备上，接地保护動作事件的发生，下雨天要加强對室内设备巡视，发現漏雨及時汇报，以便采用妥善措施。
9、循环水泵倒转：現象：循环水泵倒转 原因：循环水泵出口蝶阀未关或未关严
处理：（1）、严禁再次启動電机。2）、关闭循环水泵入口门，联络检修处理。3）、若倒转不停止，手動泄油关闭循环水泵出口蝶阀。
10、循环水泵汽化
現象：（1）、循环水泵入口冒白汽。
（2）、循环水泵出口压力、電流剧烈摆動。
原因：水塔水位低，循环水泵入口堵塞。
处理：（1）、水塔水位低，关闭水塔放水门，启動补水至水塔水位正常。
（2）、入口堵，启動清污机。
（3）、入口廊道堵，倒泵，联络检修处理。
11、循环水泵超電流
現象：循环水泵超電流
原因：循环水泵供水量大，電流表故障。
处理：（1）、确认電流表与否有故障。
（2）、联络汽机司机，调整循环水量。
（3）、调整循环水上塔门或花管门開度。
（4）、监视循环水泵電机温度正常。
12、循环水泵盘根压盖热或盘根漏水
現象：循环水泵盘根压盖热或盘根漏水
原因：循环水泵密封水门没開或開度太大
处理：（1）、開大或关小循环水泵密封水门。
（2）、無效，联络检修处理。
13、冷却水塔水位低或溢流
現象：水塔水位低或溢流
原因：补水门和放水门開度不合理，水塔运行方式不合理。
处理：（1）、调整水塔运行方式。
（2）、调整补水门和放水门的開度。
14、循环水入口廊道堵塞
現象：水塔出口处有水位差
原因：挡風板或冰块堵塞
处理：（1）、倒泵。
(2)、联络检修。
15、冷却水塔冻冰
原因：花管门開度不合理，未做防冻措施。
处理：（1）、启動花管门至合适開度。
（2）、做好防冻措施。
16、清污机卡涩
处理：严禁启動，联络检修处理。
17、循环水泵坑水位高
原因：排污泵工作不正常，或外来水源。
处理：联络检修，加装潜水泵。
18、循环水泵出口蝶阀关不上，開不開
处理：（1）、将出口蝶阀打至就地位，就地開关阀门。
（2）、联络检修。
（3）、手動開关蝶阀。
六、循环水泵口试題目处理要點
1、凉水塔水池充水的检查、操作有哪些？
（1）、上塔门、花管门启動。
（2）、启動入口廊道的闸门板。
（3）、关闭水塔放水门。
操作次序不要颠倒。
2、怎样做循环水泵的检修措施？
（1）、出、入口门关闭并停電。
（2）、循环水泵停止、電机停電。
（3）、关闭轴承、盘根冷却水门。
3、循环水系统大修水池已充水後第一台循环水泵的启動操作有哪些？
（1）、检查吸水井入口闸板门已打開。
（2）、启動循环水泵入口、出口门，系统充水後关闭出口门。
（3）、空气门要打開，轴承冷却水、盘根冷却水投入。
4、凉水塔冬季停运時的系统方式
（1）、水塔保持高水位
（2）、水塔要保持水循环
（3）、安装好挡風板
（4）、不要频繁投停水塔及用水塔调整水温
（5）、停水塔時大块冰打掉，水温0℃以上
5、凉水塔的运行维护项目有哪些？
水位、水温、排污及挡風板
6、循环水泵运行時检查项目有哪些？
電流、出口压力、轴温、振動、油质、油位、電机线圈温度
7、怎样作循环水泵联锁试验？
電机试验位，该系统停运或者入口门关闭
8、1、2号机组运行，1A、2A、2B循环水泵运行，1B循环水泵检修，1A循环水泵跳闸後怎样处理？
关小回水联络门
9、哪個吸水井设置溢流管，水塔放水放至何处？
1、4 人工湖， 大排水
10、循环水由花管倒上塔怎样操作？
對应启動上塔门
11、循环水泵发生倒转時有何危害？怎样处理？
循环水泵叶轮是套装，发生松弛，動静摩擦，電動关不上出口门，装置停電，手動关闭。
12、冷却水塔為何要保持一定的排污量？
保证一定的浓缩倍率
13、清污机有何作用？
清除入口杂物，保证入口滤网差压
14、水塔补水原设计是几路？补水门開的太大有什么影响？
2路 引起深井水压力低
15、排污门的作用及位置？
排污 冷却水 供水管路
16、循环水泵启動应具有哪些条件？
吸水井水位不低，出入口门位置，電机有電，联锁试验正常
17、怎样手動关闭出口蝶阀？
停電----經手動阀泄油
18、循环水泵出口蝶阀打不開的原因？
没電、保护故障、机械卡、油位低或系统漏油
19、循环水泵打空的象征哪些？
電流、出口压力摆動，泵声音异常
20、故障停用循环水泵应怎样操作？
起备用停故障，没备用請示停止，注意联锁
22、一号机循环水操作注意事项
（1）、一号机循环水带0号机循环水。
（2）、一、二号机启停循环水時应与0号机联络。
（3）、启動循环水泵時，循环水泵必须充足放空气，防止0号机循环水系统進空气。
（4）、停止循环水系统，防止压力突降，使0号机循环水压力減少导致0号机真空下降。
