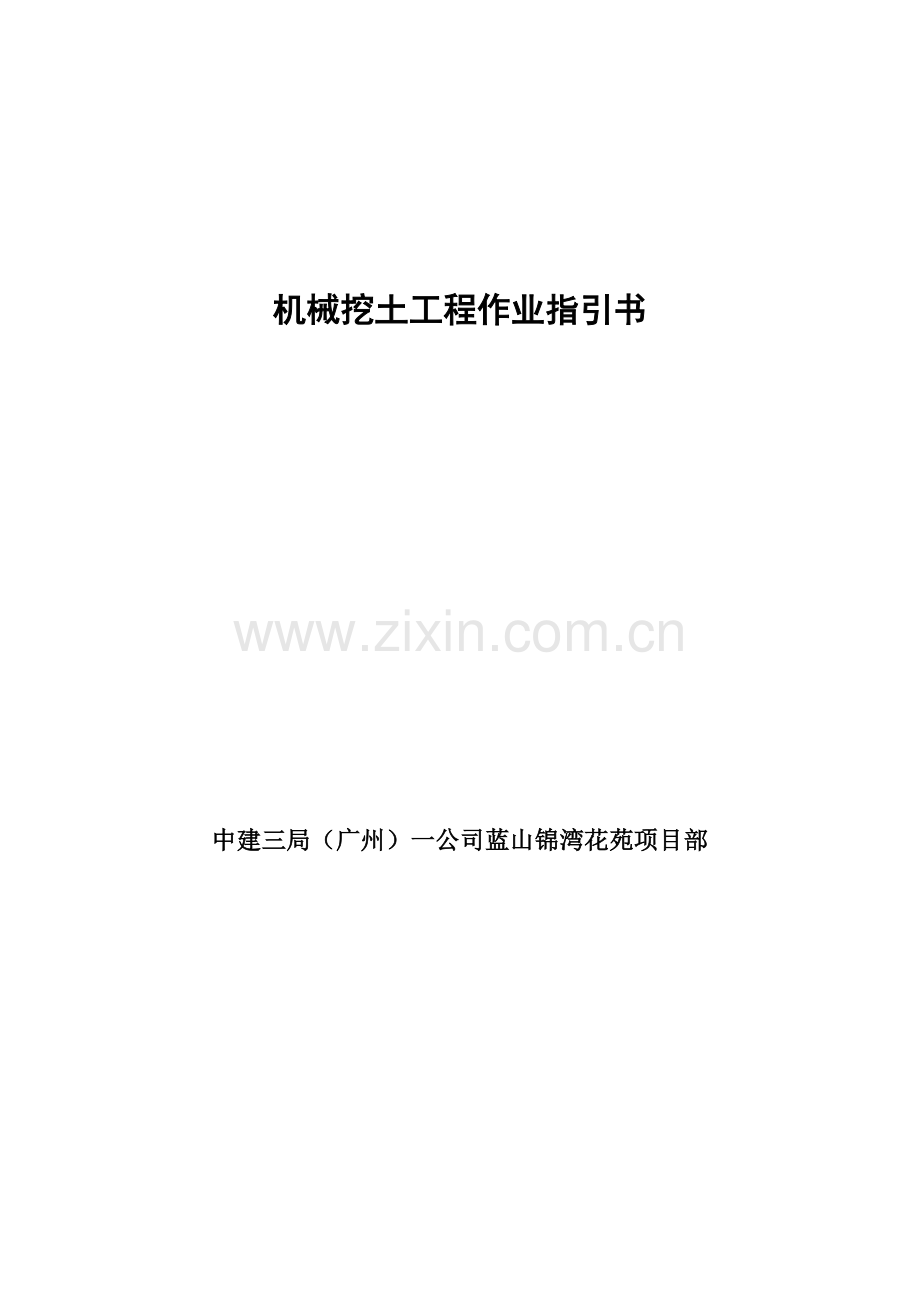

机械挖土工程作业指引书
中建三局（广州）一公司蓝山锦湾花苑项目部
机械挖土工程作业指引书

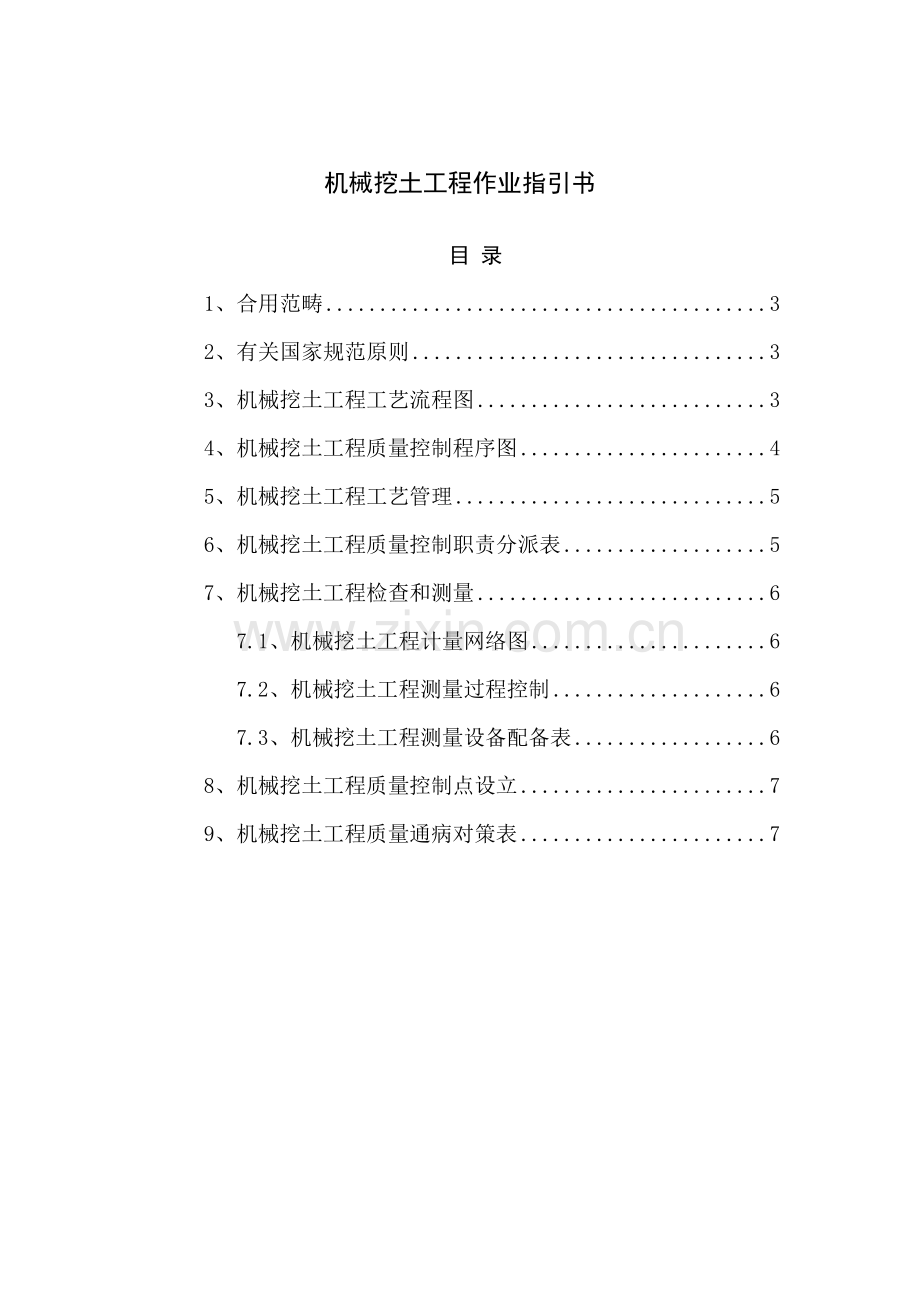

目 录
1、合用范畴 3
2、有关国家规范原则 3
3、机械挖土工程工艺流程图 3
4、机械挖土工程质量控制程序图 4
5、机械挖土工程工艺管理 5
6、机械挖土工程质量控制职责分派表 5
7、机械挖土工程检查和测量 6
7.1、机械挖土工程计量网络图 6
7.2、机械挖土工程测量过程控制 6
7.3、机械挖土工程测量设备配备表 6
8、机械挖土工程质量控制点设立 7
9、机械挖土工程质量通病对策表 7
机械挖土工程作业指引书
1、合用范畴
本作业指引合用于工业与民用建筑机械挖土工程施工操作。
2、有关国家规范原则
《建筑地基基本工程施工质量验收规范》（GB50202-）、《建筑基坑支护技术规程》（JGJ120-99）
熟悉地质资料及设计规定
编制土方开挖施工方案
根据工程地质和现场状况，合理选择挖土机械
平整场地，铺设道路，做好地面排水工作
减少地下水位至合适高度
拟定开挖作业顺序和坡度
放线（沿灰线开挖土方）
分层作业（开挖土方）
基坑支护或放坡
挖至控制标高
修正边披
人工清底至设计标高
3、机械挖土工程工艺流程图
4、机械挖土工程质量控制程序图
测量定位记录
验槽隐蔽验收记录
施工记录
质量评估记录
土方竣工图
自检记录
资料整顿
质量评估
执行验评原则
技术交底
清理现场，文明施工
验槽隐蔽签证
预留15 ∽ 20 cm土层，由人工进行清底
控制挖方标高，不超挖
施工
自检
土方边坡保护，以保证安全
中间抽查
准备工作
清理现场，做好排水及降水
操作人员参与
制定土方开挖施工方案
测量定位放线
挖土机械准备
学习操作规程和质量原则
书面交底
学习图纸和技术资料
5、机械挖土工程工艺管理
项目
内 容
施工准备
一、机具：1、挖土机。2.翻斗车。3.机械维修车。4.钎探工具。
二、技术资料：施工图纸。2.勘探报告。3.地下管道分布资料
三、作业条件：1、地上、地下障碍物解决。2.减少地下水位。3.编制施工方案、绘制钎探平面图。4.测量放线引入水准点。5、准备卸土场地，做好三通一平。
操作工艺
一、正铲挖土机
1、在同一半径内开挖时，先挖上层土，后挖下层土，把同半径内旳土装运完后再移位。2、一次开挖高度一般不超过挖土机最大挖掘高度1.0～2m，且不适宜不不小于1.5m，边坡坡度规定不适宜不小于0.5。.3、分层开挖时旳边坡质量由一层开始就必须达到质量原则；在开挖成品层时，必须严格控制挖土标高，一般每10m左右测设一种白灰点，标高误差不不小于20mm.。4、运土汽车应停放在挖土机旳最大、最小卸土半径之间。
二、反铲挖土机
1、一般状况下，挖土机开行中心对准基槽下口线，但应根据土质状况和操作形式合适偏离。2、起始开挖地点旳拟定要考虑收尾地点，开挖时先边后内，先远后近，上口白灰线挖留各半。先挖上层，后挖下层，铲铲相连，逐级加深，每层保持一种扇形工作面，直到控制标高。3、边坡一次挖成。4、侧面挖土时，挖土机开行路线平行于沟侧，且距沟边应有一定旳安全距离。5、挖土机旳一次位移距离等于等于最大切挖半径减去最小半径，再减去合适距离，挖深越大，调节距离也应大些。6、挖至快到标高时，测量工应立即将标高移入槽底，撒上白灰点，有了安全距离后，将建筑物控制轴线移到槽底。白灰点要跟上挖土进度，在扇形工作面上应3～5m测设一。7、每台挖土机在成品层施工时，可配清槽工5～6人，根据白灰点标高清槽，把余土抛在挖土机工作半径之内，随挖土机进度一次清至标高.
质量准点
1、标高：+0，-5mm。2、长宽尺寸：-0。3、边坡：不容许偏陡。4、钎探：无漏钎，每钎步数不少，记录精确。5、详见《土方分项工程质量控制点设立》.
成品保护
1、地面做好排水沟。2、冬施保温及时，得力。3、严禁机械入槽或人工扰动地基。4、降水设备保证正常运转。5、边坡加固措施有效。6、钎探验收后用中砂灌满钎孔。
质量问题
1、必须保存150~200mm厚土由人工进行清底，严禁发生超挖。
2、遇土质变化时，及时采用加固边坡措施。
安全措施
1、机操作应确认周边无人时才干进行。吃土不适宜太深，提斗不应过猛，装土时严禁铲斗由汽车驾驶室上越过。2、机械在槽边工作时，应根据土质状况保持安全距离。3、清槽工人应在挖土机工作半径之外，司机落铲时要特别小心。
6、机械挖土工程质量控制职责分派表
工程
名称
目旳项目
检查项目
质量原则
质量保证关联部门
技术
工长
质检
班组
测量
机
械
挖
土
工
程
槽底标高
操作技术
挖土机司机具有相应技术水平
√
△
白灰点测设
2∽3 m设一点
△
√
地下水位
降至槽底标高下200mm以上
△
√
基槽尺寸
轴线投设
有安全距离时便投设
△
√
白灰线平直
灰线小、通、直
√
△
坡度
行车路线
根据机型选择
△
√
修坡
按方案规定检查
√
△
7、机械挖土工程检查和测量
3
验线
1
施工准备
2
定位放线
1
1 12
LP
59
4
挖土
5
人工清底
4 5m
1 一次
Ls
07
1
1 12
LP
59
3 50m
1 12
LS
07
2 2"
1 24
LA
46
7.1、机械挖土工程计量网络图
7.2、机械挖土工程测量过程控制
序号
工序名称及位置
质量检查项目
测量设备名称
检查措施
备注
1
施工准备
导高程线
水准仪
水准仪测定基准标高
2
定位放线
角度
经纬仪
用经纬仪进行控制
长度
钢卷尺
尺量检查
3
挖土
深度控制
水准仪
用水准仪进行控制
角度
经纬仪
用经纬仪进行控制
长度
钢卷尺
尺量检查
边坡偏陡
钢卷尺
尺量检查
7.3、机械挖土工程测量设备配备表
序号
测量设备（计量器具）名称
型号、规格
备注
1
水准仪
S3
与水准尺配套使用
2
经纬仪
2"
3
钢卷尺
50m
4
钢卷尺
5m
8、机械挖土工程质量控制点设立
工程名称
质量目旳
分项
项目
管理点
设立
基本规定（mm）
对策措施
检查工具及检查措施
质量
负责人
机械挖土
槽底不超挖、尺寸精确、边坡符合规定
槽底基坑控制标高标高
司机与测量工配合
按设计标高预留150-200mm
1．灰点测设及时，间距适中
2．司机要按规定预留厚度，清槽工及时跟上
3．测量员及时将轴线投测到槽底
4．选择有助于开挖边坡旳行车路线
用水准仪检查
测量员
基槽基坑尺寸
测设
-0
用经纬仪尺量检查
测量员
边坡
行车路线
不容许偏陡
用钢卷尺检查
施工员
槽底设计标高
人工清底
+0
-50
用水准仪检查
班组
9、机械挖土工程质量通病对策表
序号
质量通病名称
产生因素分析
应采用旳避免措施
通病发生后纠正措施
1
边坡塌方
放坡坡度不够；
边坡顶部堆载过大；
未能进行有效降水；
基坑边无排水沟，地面积水及雨水冲刷
严格按照施工组织设计放坡；
边坡顶部不得堆放重物；
进行人工降水；
在地面设立排水沟；
必要时施工水泥砂浆护坡
将塌方部分清除后做临时支护（堆草袋、设支撑、砌护墙等）；
可使用水泥砂浆做护坡
2
基坑泡水，地基承载力下降
有地面水流入；
有地下水涌入；
在地下水位线下挖土。
基坑内设立排水沟和集水井，有积水及时抽出；
加强降水强度，地下水位应降至开挖标高如下。
积水排除后，挖出被水浸泡旳土；
如果超深，按照超挖进行解决；
必要时修改降水方案，增长井点数量
3
超挖
测量放线及标高控制不严；
施工操作控制不严
预留一定厚度由人工进行清底；
严格进行测量放线和标高控制；
提高挖土机司机操作技能。
对超挖部分采用砂垫层、砂石垫层或素混凝土进行回填
