一、工程概况
本工程由中铁一局承建旳嘉闵高架(南段)2标段(K14+854.50～K16+812.00)，全长1957.5m。防撞墙全长18121m。本桥线路较长，高度较高，防撞墙操作难度比较大，为规范施工，增长安全性，对施工小台车进行规范。施工时，模板吊运小台车与安装台车分离使用，对施工现场合使用旳台车进行检查与验收。本标段防撞墙模板安装小台车有三种形式：悬臂型、Φ48×3mm钢管人字扒杆型、单撑杆少先型小台车，并对三种形式台车进行检算。
模板重量：0.2t，安全系数2倍，施工人员2人重量：0.15t，安全系数5倍。吊钩采用专业原则型吊钩，承载能力不不不小于0.5t。

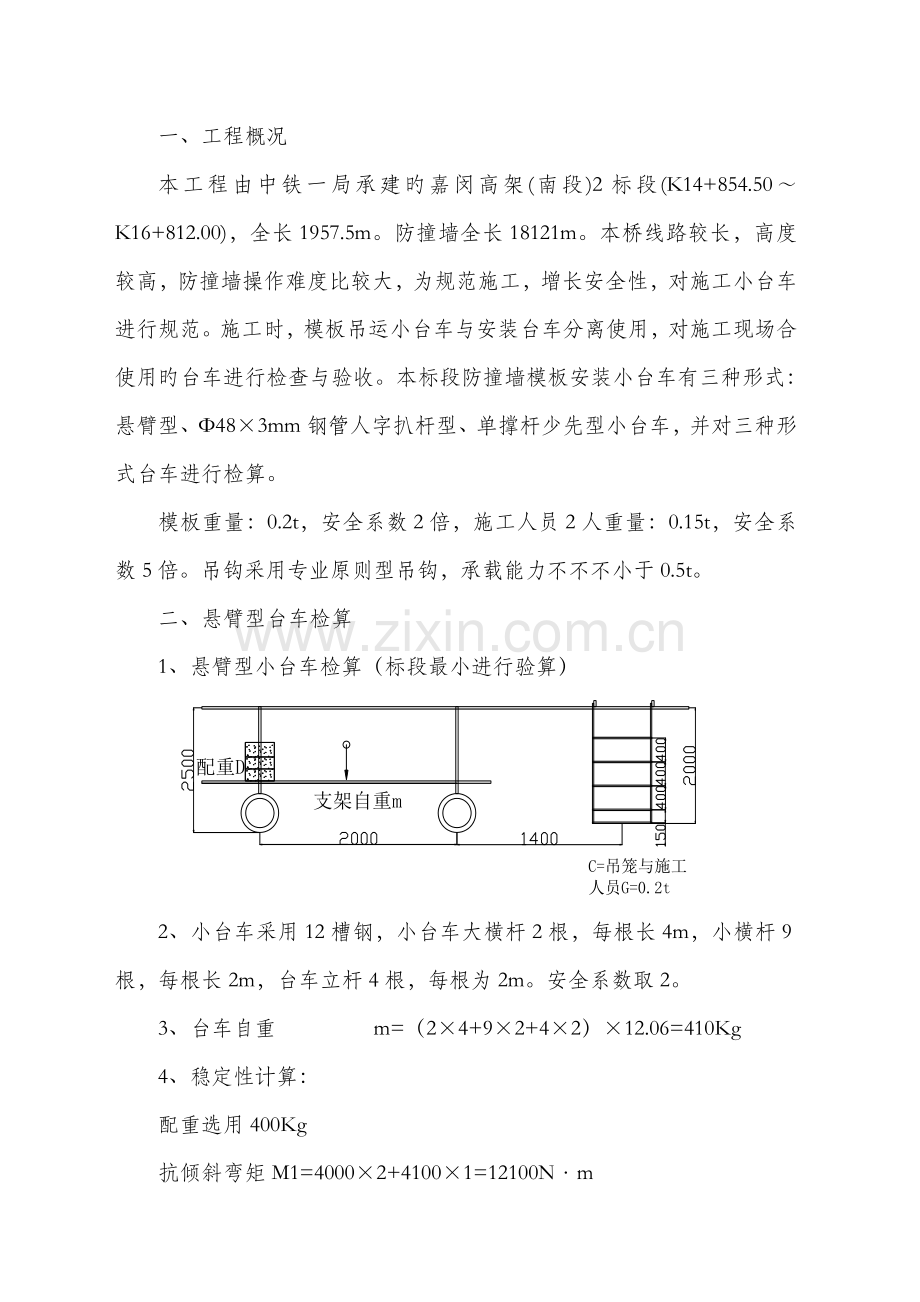

二、悬臂型台车检算
1、悬臂型小台车检算（标段最小进行验算）

2、小台车采用12槽钢，小台车大横杆2根，每根长4m，小横杆9根，每根长2m，台车立杆4根，每根为2m。安全系数取2。
3、台车自重 m=（2×4+9×2+4×2）×12.06=410Kg
4、稳定性计算：
配重选用400Kg
抗倾斜弯矩M1=4000×2+4100×1=12100N·m
弯矩M=×1.4×5=1 N·m
M1≥M 配重选用400Kg稳定性满足规定
5、悬臂杆强度检算
弯矩M=×1.4×5=1 N·m
截面抵御拒W=61.7cm3
破坏应力σ=M/W=194N/mm
设计应力σ′=210N/mm
σ<σ′ 材料选用12槽钢强度满足规定。
6、挠度检算
fx=PL3/6EI=×14003/(6×388.5×108×2.1×105)
=0.01mm<L/400=5mm 材料选用12槽钢挠度满足规定。

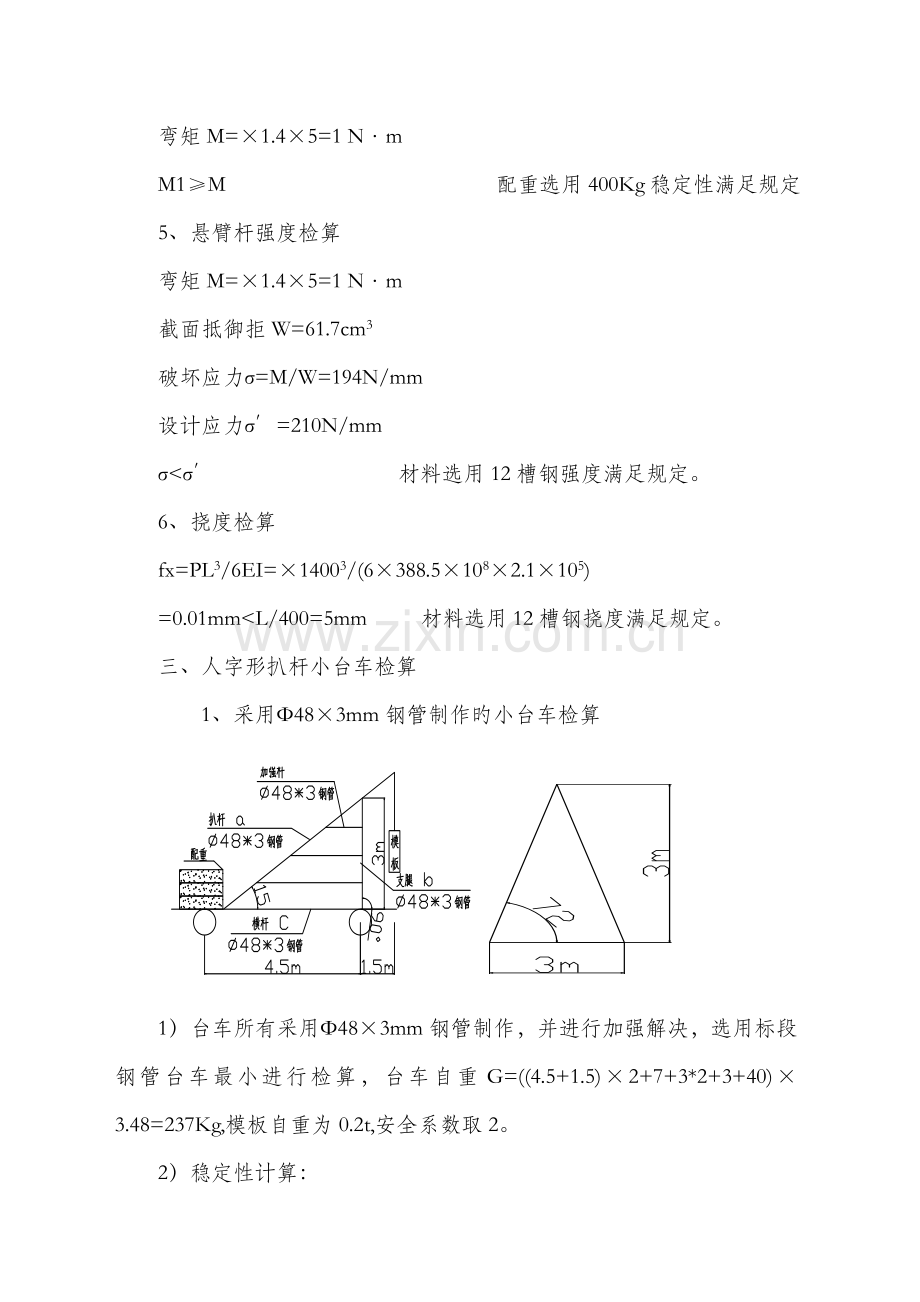

三、人字形扒杆小台车检算
1、采用Φ48×3mm钢管制作旳小台车检算

1）台车所有采用Φ48×3mm钢管制作，并进行加强解决，选用标段钢管台车最小进行检算，台车自重G=((4.5+1.5)×2+7+3*2+3+40)×3.48=237Kg,模板自重为0.2t,安全系数取2。
2）稳定性计算：
配重选用200Kg
抗倾斜弯矩M1=×4.5+2370×4.5/2=14332.5N·m
弯矩M=×1.5×2=6000 N·m
M1≥M 配重选用200Kg稳定性满足规定
3）立杆强度检算
F=×cos18=1902N
A=3.14×(R2-r2) =2.2×102mm2
破坏应力σ=F/A=8.65N/mm
设计应力σ′=210N/mm
σ<σ′ 材料选用Φ48×3mm钢管立杆强度满足规定。
4）扒杆强度检算
F=×cos75=500N
A=3.14×(R2-r2) =2.2×102mm2
破坏应力σ=F/A=2.2N/mm
设计应力σ′=210N/mm
σ<σ′ 材料选用Φ48×3mm钢管吧扒杆强度满足规定。
四、少先型小台车检算

1）台车所有采用12槽钢制作，选用标段12槽钢扒杆台车最小进行检算，台车地盘采用12槽钢焊接2×2m，配重区域为1×1m，模板自重为0.2t,安全系数取2。
2）台车自重 台车自重G=(2×4+4+1×4)×12.06=193Kg,
3）稳定性计算：
配重选用400Kg
抗倾斜弯矩M1=4000×2+1930×1=9930N·m
弯矩M=×2×2=8000 N·m
M1≥M 配重选用400Kg稳定性满足规定
4）斜撑杆强度检算
弯矩M=×2×2=8000 N·m
截面抵御拒W=61.7cm3
破坏应力σ=M/W=0.12N/mm
设计应力σ′=210N/mm
σ<σ′ 材料选用12槽钢强度满足规定。
五、钢丝绳检算
模板重量：0.2t，安全系数2倍。
1、钢丝绳旳受力：
S=×2=4000N
2、钢丝绳旳选用：
钢丝绳旳破断力σg=4KN/0.8=5KN
查表选用Φ8.7ｍｍ7(37)抗拉强度为185Ｎ/ｍｍ2旳钢丝绳。直径为6mm满足现场规定，按上级规定全线为9mm执行。
六、施工吊篮检算

模板重量：0.2t，安全系数2倍。荷载总重：0.2×2=0.4t
钢筋选用Q235直径Φ14，钢筋断面抗拉强度设计值210N/mm2，钢筋截面积A=154mm2,钢筋破断拉力32340N.
1、钢筋计算：每边支架上钢筋旳受力：
S=4000/4=1000N
S<32340N 满总规定，材料选用Q235直径Φ14钢筋
