水 利 水 电 工 程

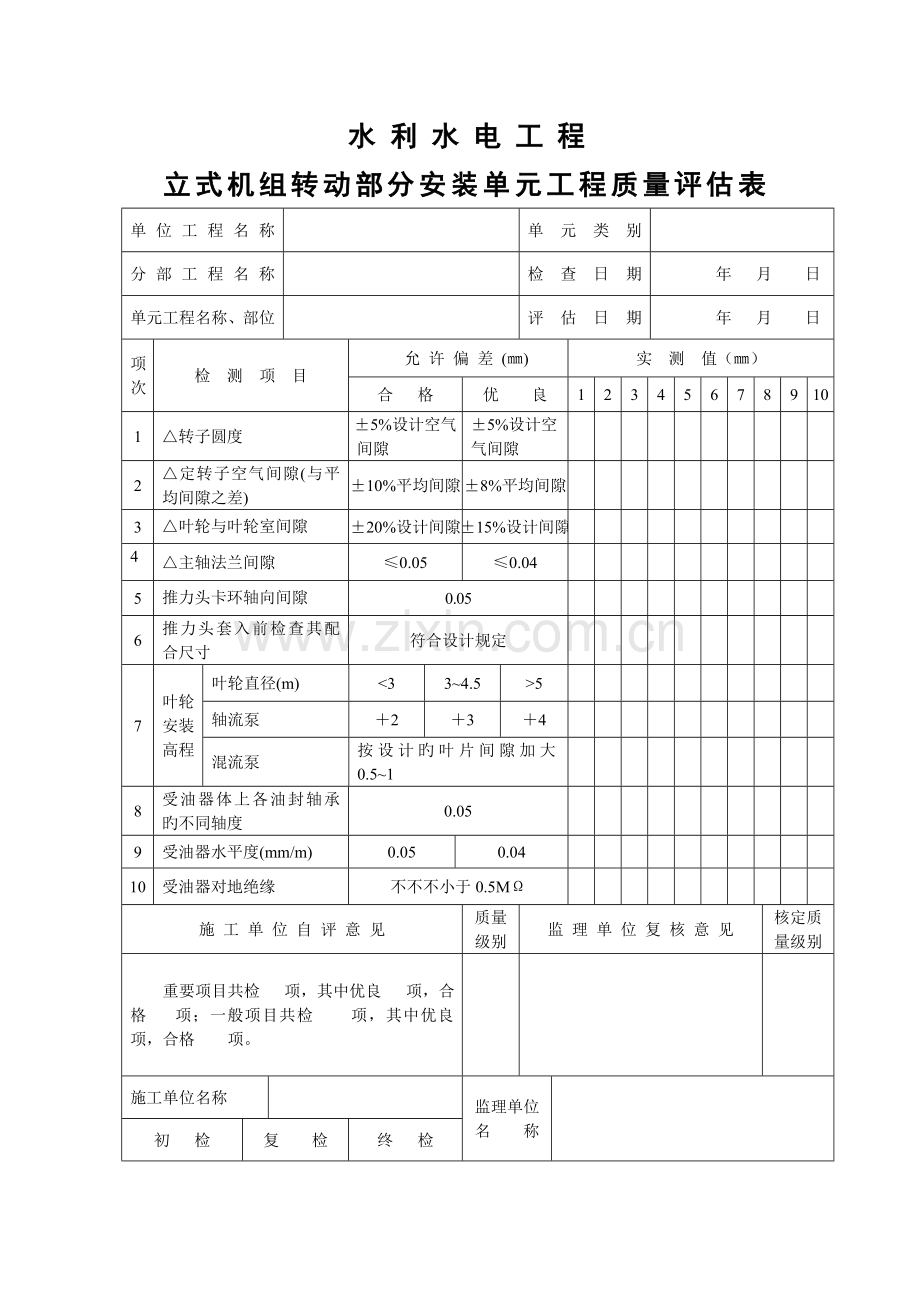

立式机组转动部分安装单元工程质量评估表
单位工程名称

单元类别

分部工程名称

检查日期
年 月 日
单元工程名称、部位

评估日期
年 月 日
项次
检 测 项 目
允 许 偏 差 (㎜)
实 测 值（㎜）
合 格
优 良
1
2
3
4
5
6
7
8
9
10
1
△转子圆度
±5%设计空气
间隙
±5%设计空
气间隙

2
△定转子空气间隙(与平均间隙之差)
±10%平均间隙
±8%平均间隙

3
△叶轮与叶轮室间隙
±20%设计间隙
±15%设计间隙

4
△主轴法兰间隙
≤0.05
≤0.04

5
推力头卡环轴向间隙
0.05

6
推力头套入前检查其配合尺寸
符合设计规定

7
叶轮安装高程
叶轮直径(m)
<3
3~4.5
>5

轴流泵
＋2
＋3
＋4

混流泵
按设计旳叶片间隙加大0.5~1

8
受油器体上各油封轴承旳不同轴度
0.05

9
受油器水平度(mm/m)
0.05
0.04

10
受油器对地绝缘
不不不小于0.5MΩ

施 工 单 位 自 评 意 见
质量级别
监 理 单 位 复 核 意 见
核定质量级别
重要项目共检 项，其中优良 项，合格 项；一般项目共检 项，其中优良 项，合格 项。

施工单位名称

监理单位
名 称

初 检
复 检
终 检

核 定 人
