化工仪表分类及原理北方的雪.pptx

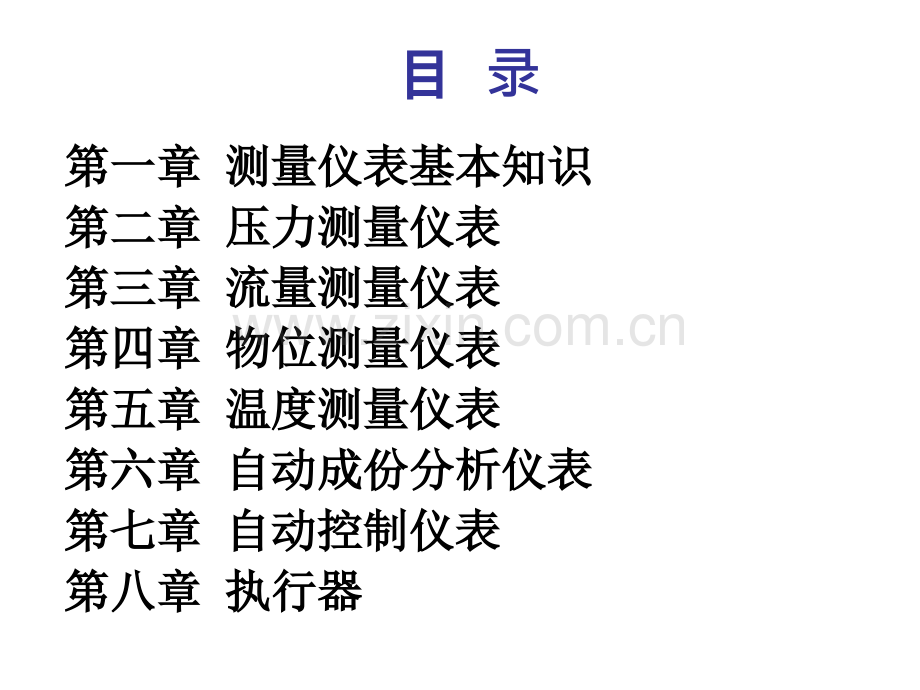

化工仪表化工仪表化工仪表化工仪表分类分类分类分类及及及及原理原理原理原理 北方的雪北方的雪北方的雪北方的雪 第一章第一章 测量仪表基本知识测量仪表基本知识 第二章第二章 压力测量仪表压力测量仪表 第三章第三章 流量测量仪表流量测量仪表 第四章第四章 物位测量仪表物位测量仪表 第五章第五章 温度测量仪表温度测量仪表 第六章第六章 自动成份分析仪表自动成份分析仪表 第七章第七章 自动控制仪表自动控制仪表 第八章第八章 执行器执行器目目 录第一节：化工自动化仪表的分类化工自动化仪表的分类方法很多,根据不同原则可以进行相应的分类。第一章第一章 测量仪表基本知识测量仪表基本知识按仪表所使用的能源分类：可以分为气动仪表、电动仪表和液动仪表(很少见);按仪表组合形式：可以分为 基地式仪表:将测量、显示、控制等各部分集中组装在一个表壳里，从而形成一个整体，并且可就地安装的的一类仪表。单元组合仪表:以统一的标准信号，将对参数的测量、变送、显示及控制等各种能够独立工作的单元仪表（简称单元，例如变送单元、显示单元、控制单元等）相互联系而组合起来的一种仪表 综合控制装置:按仪表安装形式:可以分为现场仪表、盘装仪表和架装仪表(架装仪表是针对常规仪表的盘装表而言，不需要操作的仪表就装成架装仪表，需要操作的安装成盘装仪表);根据仪表信号的形式：可分为模拟仪表和数字仪表等等。第一节：压力单位国际单位制（SI）-帕（Pa），工程大气压-at标准大气压-atm毫米汞柱-mmHg毫米水柱-mmH2O1Pa=1牛/米2（N/m2）1Mpa=1105Pa1公斤力/厘米2(kgf/cm2)=0.0981MPa1巴(bar)=0.1MPa1毫米水柱(mmH2O)=9.8110-6MPa1毫米水银柱(mmHg)=1.33310-3MPa1标准大气压(atm)=0.1013MPa 第二章第二章 压力测量仪表压力测量仪表第二节：弹性式压力计2.1 压力表 实验室所使用的标准压力表精度较高，而在生产装置中管道上或容器、机泵进出口等设备上作为现场指示的压力表精度都比较低，而这类压力表根据传统习惯归工艺管理，它们包括：全不锈钢压力表、不锈钢耐震压力表、膜片耐震压力表、隔膜压力表、化学密封压力表。对上述所说到的压力表应进行以下检查：A、零点示值检查（I）有零值限止钉的压力表，其指针应紧靠在限止钉上。（II）无零值限止钉的压力表，起指针须在零值分度线上。B、示值检查（I）压力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。（II）在轻敲表壳后，其指针值变动量不得超过最大允许基本误差的1/2。现场指示型压力表在测量稳定压力时，可在测量上限值的1/3-2/3范围内使用，在测量交变压力表，则应不大于测量上限值的1/2为宜，对于在瞬间的测量时，允许使用在测量上限值的3/4。3.2 压力表：我们常用的两种压力表1)一般压力表（弹簧管）一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。2)隔膜压力表 隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。隔离膜片有多种材料，以适应各种不同腐蚀性介质。3.3 双波纹管差压计 常用于气体流量测量一般压力表隔膜式压力表第三节：智能型压力变送器高可靠性的微控制器及高精度温度补偿；将被测介质的压力信号转换成420mADC标准信号叠加HART数字信号；支持现场总线基于现场控制；具有完整的自诊断功能和通讯功能；零点自动迁移，零点量程外部可调；通过手持器和PC机可实现远程管理。3.1 差压变送器：电容式 扩散硅压阻式 单晶硅谐振硅式3.2 压力变送器：可测量表压、绝压、真空 EJA530A-EBS4N-02DEMODEL(型号):EJA530A-压力变送器FUFFIX(后缀）:-EBS4N-02DE输出信号：-E-420MA，HART协议；测量量程：-B-0.12MPA;接 液 部 分 材 质：-S-过 程 接 头 SUS316L;膜片：哈氏合金；管道连接：-4-1/2NPT内螺纹；-N:-N;-0:-0;接线口：-2-1/2NPT内螺纹，2处接线口；显示表头：-D-数字式表头；安装支架：-E-SECC碳钢，2inch管安装；3.6压力开关压力开关是一种借助弹性元件受压后产生位移以驱动微动开关工作的压力控制仪表。通常使用于报警或联锁保护系统中。压力开关的主要技术指标包括以下内容：（1）设定值控制范围（2）控制精度（3）控制方式：一位式或二位式（4）触点容量：380VAC2A或220VAC3A（6）使用环境：温度-25-70。相对湿度不大于85。3.7差压开关差压开关是一种差压控制仪表，与压力开关类似。差压开关的主要技术指标：（1）设定值控制范围（2）控制精度（3）触点容量（4）使用环境 第三章 流量测量仪表第一节：概述流量概念-指单位时间内流过管道某一截面的流体的体积，即瞬时流量。流量的两种表示方法：体积流量Q-单位时间内通过管道某一截面的物料体积（m3/h）质量流量M-单位时间内通过管道某一截面物料的质量（kg/h）流量计分类：A、孔板：前后差压与流量成正比。B、转子流量计（变截面积）：转子的高度与流量成正比。C、楔形流量计：前后差压与流量成正比。适用于介质粘度大、易结晶、易结焦、有颗粒的场合。D、靶式流量计：靶受介质冲击发生位移，其大小与流量成正比。E、超声波流量计：“速度差法”为原理，测量清洁、单相液体和气体流量的仪表。F、质量流量计：科里奥利（科氏力原理），测量精度高，用于交接。G、电磁流量计：法拉第电磁感应原理。H、阿牛巴流量计：差压法，主要用于测量蒸汽流量。I、托巴管流量计：差压法，主要用于大口径水、污水、蒸汽的测量。J、旋涡流量计：根据漩涡发生体后产生的漩涡数量，测量流量。K、腰轮流量计：根据腰轮转动的频率测量流量。对介质洁净度要求高。L、刮板流量计：根据刮板转动的频率测量流量。M、涡轮流量计：根据涡轮转动的频率测量流量。N、螺杆流量计：根据螺杆转动的频率测量流量。有单、双螺杆。第二节：差压式流量计测量原理：在气体的流动管道上装有一个节流装置，其内装有一个孔板，中心开有一个圆孔，其孔径比管道内径小，气体流过孔板时由于孔径变小，截面积收缩，使稳定流动状态被打乱，因而流速将发生变化，速度加快，气体的静压随之降低，于是在孔板前后产生压力降落，即差压（孔板前截面大的地方压力大，通过孔板截面小的地方压力小）。差压的大小和气体流量有确定的数值关系，即流量大时，差压就大，流量小时，差压就小。流量与差压的平方根成正比。1-节流元件 2-引压管路3-三阀组 4-差压计优点:u应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;u应用范围广泛,至今尚无任何一类流量计可与之相比拟;u检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。缺点:u测量精度普遍偏低;u范围度窄,一般仅3:14:1;u现场安装条件要求高;u压损大(指孔板、喷嘴等)。一体化差一体化差压式流量式流量计流量孔板流量孔板第三节：转子流量计浮子流量计,又称转子流量计,是变面积式流量计的一种,在一根由下向上扩大的垂直锥管中,圆形横截面的浮子的重力是由液体动力承受的,浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计。转子流量计的特点：转子流量计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道直径D150mm的小流量，也可以测量腐蚀性介质的流量。使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。金属管转子流量计玻璃管转子流量计玻璃管转子流量计第四节：涡街流量计应用范围：涡街流量计用于测量气体、蒸汽或液体的体积流量、标况的体积流量。并可作为流量变送器应用于自动化控制系统中。测量原理：涡街流量计应用是根据卡门（Karman）涡街原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。涡街流量计与差压流量计测量饱和蒸汽流量对比：饱和蒸汽流量测量在80年代，人们普遍采用标准孔板流量计，但从流量仪表发展状况来看，孔板流量计尽管其历史悠久、应用范围广；人们对它的研究也最充分，试验数据最完善，但用标准孔板流量计来测量饱和蒸汽流量，它仍存在一些不足之处：其一，压力损失较大；其二，导压管、三组间及连接接头容易泄漏；其三，量程范围小，一般为3比1，对流量波动较大易造成测量值偏低。而涡街流量计具有结构简单，涡街变送器直接安装于管道上，克服了管路泄漏现象。另外，涡街流量计的压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达30比1。因此，随着涡街流量计测量技术的成熟，涡街流量计的使用越来越受到人们的青睐。涡街流量计插入式涡街流量计插入式涡街流量计第五节：电磁流量计电磁流量计的工作原理电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。电磁流量计特点:u测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。u测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。u由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。u传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。u双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。电磁流量计分体式电磁流量计分体式电磁流量计第六节：阿牛巴流量计阿里巴流量计具有根据空气动力学设计，可大大降低传感器处流体分离产生的误差，在同类产品中可达到更高精度，性能更加优于传统的流量仪表。阿里巴流量传感器是检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。特点:1.精度：读数的1%（未标定），0.5%（标定），同类产品最高;2.重复性：读数的0.1%;3.量程比：30：1;4.椭圆形设计大幅度降低了压损，减少了噪音;5.单台传感器配备参数变送器可实现质量流量测量，真正静压测量，温度测量;6.安装简易，维护方便、自清洗;7.传感器不产生流体分离点，无涡流扰动;8.对直管段要求低.第七节：楔形流量计楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。楔形流量计由楔形流量装置和差压变送器组成。当介质流过楔形节流件时，在节流件前后产生差压，对于任何流体，在很宽的流量范围内，甚至雷诺数低至300，流量与差压的平方根成比例关系；差压变送器将来自流量装置的差压值转变成420mA的标准输出或流量显示值：Q=KP2P1主要特点：1.重复性好、精确度高，经标定的楔形流量计，精度达0.5级。2.具有自清洁能力，无滞流区。3.耐磨损、寿命长、可靠性高。4.永久压损比孔板小。5.一体型结构，现场安装无需安装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。第八节：质量流量计流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在1832年研究水轮机时发现的，简称科氏力。质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的拾振线圈将产生相位不同的两组信号，这两个信号差与流经传感器的流体质量流量成比例关系。计算机解算出流经振管的质量流量。不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。安装在传感器器振管上的铂电阻可间接测量介质的温度。质量流量计可分为两类：一类是直接式，即直接输出质量流量；另一类为间接式或推导式，如应用超声流量计和密度计组合，对它们的输出再进行乘法运算以得出质量流量。第四章 物位测量仪表第一节：概述n物位测量仪表是测量液态和粉粒状材料的液面和装载高度的工业自动化仪表。测量块状、颗粒状和粉料等固体物料堆积高度，或表面位置的仪表称为料位计；测量罐、塔和槽等容器内液体高度，或液面位置的仪表称为液位计，又称液面计；测量容器中两种互不溶解液体或固体与液体相界面位置的仪表称为相界面计。n物位测量仪表的种类很多，常用的有直读式液位计、差压式物位仪表、浮力式液位计、电容式物位仪表、声波式物位仪表和核辐射物位仪表。此外，还有电触点式、翻板式和机械叶轮探测式等物位测量仪表。用来表达容器内储存物质表面高低位置的参数。A、钢带液位计：油罐、水塔B、玻璃（管）板液位计：容器液位C、磁浮子液位计：润滑油箱D、同位素液位计：高压容器E、浮球液位计：塔底液面F、浮筒液位计：容器液位G、差压式液位计：量程大于2米的容器H、磁伸缩液位计：容器液位I、超声波液位计：常温开口容器J、雷达液位计：精密测量导波雷达：介电常数大于1.3的液位测量是替代浮筒液位计的新型仪表K、射频导纳液位计：界面测量L、静压式液位计：开口水箱第二节差压式液位变送器差压式物位仪表是假定物料的重度为恒定值，容器中液体或固体物料堆积的高度与它在某测试点所产生的压力成正比，因而可用测压的方法来测量物位。测量压力可用压力表、压力传感器和压力变送器等。差压式液位变送器的选型原则对于腐蚀性液体,粘稠性液体,熔融性液体,沉淀性液体等,当采取灌隔离液,吹气或冲液等措施时,可选用差压变送器对于腐蚀性液体,粘稠性液体,易气化液体,含悬浮物液体等,宜选用平法兰式差压变送器对于易结晶液体,高粘度液体,结胶性液体,沉淀性液体等,宜选用插入式法兰差压变送器对于被测对象有大量冷凝物或沉淀物析出时,宜选用双法兰式差压液位变送器测液位的差压液位变送器宜带有正负迁移机构,其迁移量应在选择仪表量程时确定对于正常工况下液体密度发生明显变化介质,不宜选用差压式液位变送器第三节：电容式物位传感器电容式物位仪表的工作原理是把物位的变化，变换成相应电容量的变化，然后测量此电容量的变化从而得到物位变化的。电容式物位仪表用于测量导电、非导电液体或固体物料的液位、料位或相界面位置，可供连续测量和定点监控之用。第四节：声波式物位仪表声波式物位仪表一般分为利用声波阻断原理和利用声波反射原理两类。声波阻断式物位仪表在物位升高而阻断从发射换能器到接收换能器的声束时，接受换能器接受到的声能会产生突变，并发出突变的开关信号；声波反射物位仪表是根据声波从发射换能器到液面或料面，再从这一表面反射回到接收换能器的时间间隔，来测出物位的。第五节：核辐射物位计核辐射液位计是通过放射源发出射线，穿过被测物料后由探测器接收。当物位改变时，由于被测物料的吸收剂量改变，而使探测器接受到的辐射强度改变，再转换为电信号的变化，经放大后送给显示仪表连续显示物位。放射形物位计是利用物位的高低对放射形同位素的射线吸收程度不同来测量物位高低的，它的测量范围宽，可用于低温、高温、高压容器中的高粘度、高腐蚀、易燃易爆介质物位的测量。核辐射物位仪表的特点是：射线能穿透很厚的壁以实现不接触测量，因而可用于高压、高温和有毒的密封容器的液位或料位测量，且不受周围电磁场、烟气和灰尘等影响，但使用时须注意保护。第五章 温度检测仪表第一节温度检测方法接触式测量：即通过测量体与被测介质的接触来测量物体的温度；特点：简单、可靠、测量精度较高。但由于要达到热平衡，因而产生了滞后。而且可能与被测介质产生化学反应。不能应用于很高温度的测量。非接触式测量：即通过接收被测物体发出的辐射热来判断温度。特点：其测温范围很广，其测温上限原则上不受限制；测温速度比较快，而且可以对运动体进行测量，但一般测温误差较大。第二节热电偶温度计热电偶的测温原理：是利用热电偶的热电效应来测量温度的。热电效应-将任意两种不同的导体A、B组成一个闭合回路，只要其连接点l、2温度不同，在回路中就产生热电动势的现象。热电偶的热电特性由电极材料的化学成分和物理性能所决定，热电势的大小与组成热电偶的材料及两端温度有关，与热电偶的粗细无关。热电偶热电偶类别类别分分度度号号无差等级无差等级I III II误差值误差值测量范围测量范围误差值误差值测量范围测量范围镍铬镍铬-镍硅（镍铝）镍硅（镍铝）K K1.51.5或或0.40.4T T-40-1000-40-1000 2.52.5或或0.750.75T T-40-1200-40-1200 镍铬镍铬-铜镍（康铜）铜镍（康铜）E E-40-800-40-800-40-900-40-900 铁铁-铜镍（康铜）铜镍（康铜）J J-40-750-40-750-40-750-40-750 铜铜-铜镍（康铜）铜镍（康铜）T T0.50.5或或0.40.4T T-40-350-40-350 1 1或或0.750.75T T-40-350-40-350 铂铑铂铑1010-铂铂S S1 1 或或1+0.0031+0.003（T-T-10001000）0-1600 0-1600 1.51.5或或0.250.25T T0-1600 0-1600 铂铑铂铑1313-铂铂R R0-1600 0-1600 0-1600 0-1600 铂铑铂铑3030-铂铑铂铑6 6B B-600-1700 600-1700 第三节热电阻温度计测温原理：是基于金属导体或半导体的电阻会随温度的变化而变化的特性。因此只要测出感温元件热电阻的阻值变化，就可测得被测温度。特点：测量精度高，在测量500以下温度时，它的输出信号比热电偶大得多，性能稳定，灵敏度高。另外热电阻温度计的输出是电信号，便于远传，同时又不需要冷端温度补偿。所以在中低温(200650)测量中得到了广泛的应用。第四节一体化温度变送器一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把-200+1600范围内的温度信号转换为二线制420mADC的电信号传输给显示仪、调节器、记录仪、DCS等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。第六章 自动成份分析仪表第一节：自动成份分析仪表分类按原理分类:1.热导式;2.热磁式;3.磁压式;4.磁机械式;5.氧化锆式;6.电化学式;7.红外线;8.工业酸度计;9.工业电导仪;10.溶解氧；11.密度计;12.有毒气体报警器;13.色谱仪;14.质谱仪。按测量介质分类：1.气体分析；2.液体分析。第二节：自动成份分析仪表组成被测介质采样处理单元组分的解析与分离单元检测器和传感器信号处理单元信号显示单元数据处理及数据库第三节：自动成份分析仪表特点在线分析仪器与实验室分析仪器相比较，有三个显著的特点：第一，过程分析仪器必须有自动取样和试样预处理系统；第二，过程分析仪器必须是完全自动化的，即完全实现自动检测和自动控制；第三，过程分析仪器的精度可以低些，但是必须保证能实现长期运行的稳定性。第四节：取样和预处理系统过程分析仪器出现的同时，就出现了取样预处理系统。取样预处理系统是联系生产过程和仪器主机的桥梁。它不但要适应仪器较为苛刻的要求，而且要受生产过程恶劣条件的严格制约。预处理系统制造难度不高，但设计难度很高。一、预处理系统的作用和组成：n预处理系统作用是将取样气加以处理，以满足仪预处理系统作用是将取样气加以处理，以满足仪器对样气的要求。器对样气的要求。预处理系统包括过滤（除尘、除机械杂质）、压力预处理系统包括过滤（除尘、除机械杂质）、压力调节（减压或抽引）、温度调节（降温或升温）、调节（减压或抽引）、温度调节（降温或升温）、有害或干扰成分处理（除油雾、水分、腐蚀性介质有害或干扰成分处理（除油雾、水分、腐蚀性介质等）、流量调节等。等）、流量调节等。辅助环节包括需多点切换、旁路系统、管线吹扫、辅助环节包括需多点切换、旁路系统、管线吹扫、气体混合、化学反应或转化、管线伴热、排气、排气体混合、化学反应或转化、管线伴热、排气、排液等。液等。二、取样点选择：n洁净有代表性样气，不能选择层流、涡流或空气洁净有代表性样气，不能选择层流、涡流或空气漏入；漏入；尽可能满足仪器对样气要求（温度、湿度、含尘量、尽可能满足仪器对样气要求（温度、湿度、含尘量、压力、流量、非腐蚀性、非干扰性、取样管尽量短）压力、流量、非腐蚀性、非干扰性、取样管尽量短）；易燃易爆剧毒介质采样时，应考虑安全取样和环境易燃易爆剧毒介质采样时，应考虑安全取样和环境保护措施；便于保养维护；保护措施；便于保养维护；取样点流速应接近平均流速，圆形截面管道应靠近取样点流速应接近平均流速，圆形截面管道应靠近圆心圆心1/3半径范围内，不能靠近管壁半径范围内，不能靠近管壁。三、预处理系统的设计原则和依据：n保证一定的反应速度要求。（反应滞后不超过保证一定的反应速度要求。（反应滞后不超过60秒）秒）合理的保存信息。样气要有代表性，组分浓度不致发生变合理的保存信息。样气要有代表性，组分浓度不致发生变化。化。达到仪器对样气清洁度的要求。弄清粉尘含量变化规律后达到仪器对样气清洁度的要求。弄清粉尘含量变化规律后选择合理净化方式。选择合理净化方式。样气要有一定的温度、压力、流量，特别是对堵塞使样气样气要有一定的温度、压力、流量，特别是对堵塞使样气中断应采取措施，绝不能让分析器降低要求去适应粗糙的中断应采取措施，绝不能让分析器降低要求去适应粗糙的取样预处理系统。取样预处理系统。尽可能排除各种可能发生的干扰因素。尽可能排除各种可能发生的干扰因素。选择与该流程相适应的部件和结构材料。（是否有腐蚀性）选择与该流程相适应的部件和结构材料。（是否有腐蚀性）第五节、红外线气体分析仪 红外光是一种比可见光线波长长，比微波的波长红外光是一种比可见光线波长长，比微波的波长短的电磁波，红外分析仪通常使用的红外线波长范短的电磁波，红外分析仪通常使用的红外线波长范围为围为210m(紫外线分析波长紫外线分析波长180-330nm)，红外，红外线分析仪只能对各组分气体中的某一种成分进行分线分析仪只能对各组分气体中的某一种成分进行分析。析。工作原理是根据某些气体对特定波长的红外辐射有选择吸收，且吸收程工作原理是根据某些气体对特定波长的红外辐射有选择吸收，且吸收程度与被测气体浓度有关，用于连续测定气体的相对浓度。度与被测气体浓度有关，用于连续测定气体的相对浓度。被测气体经一定波长红外线照射后，会吸收掉一部分红外线能量被测气体经一定波长红外线照射后，会吸收掉一部分红外线能量E,只只有通过物质的红外光线的频率与物质分子本身的特定频率相同，这种分有通过物质的红外光线的频率与物质分子本身的特定频率相同，这种分子才能吸收红外光线的辐射能。子才能吸收红外光线的辐射能。特点：特点：1.能测量多种气体：可分析能测量多种气体：可分析CO、CO2、CH4、C2H2、C2H4、C2H6、SO2、NH3等近三十种气体。红外线分析仪不能分析单原子（惰性气体）等近三十种气体。红外线分析仪不能分析单原子（惰性气体）和双原子气体（氢、氧、氮等）。和双原子气体（氢、氧、氮等）。2.测量范围宽：上限可到测量范围宽：上限可到100%下限可到几个下限可到几个ppm3.灵敏度高灵敏度高4.测量精度高测量精度高5.反应快：一般在反应快：一般在10秒内秒内6.有良好的选着性有良好的选着性第六节热导式气体分析仪 是出现最早，种类较多，应用较广的一类是出现最早，种类较多，应用较广的一类在线分析仪器，常用于分析混合气体中的在线分析仪器，常用于分析混合气体中的H2、Ar、CO2、NH3、SO2等多种气体的百分含等多种气体的百分含量。量。n工作原理：工作原理：基于不同气体具有不同的导热基于不同气体具有不同的导热系数，混合气体的导热系数随其组分的百分系数，混合气体的导热系数随其组分的百分含量而变化这一物理特性来分析某一组分的含量而变化这一物理特性来分析某一组分的百分含量。百分含量。热导分析仪检测室热导分析仪检测室n采用铂丝做工作桥臂和参比桥臂的不平衡电桥检采用铂丝做工作桥臂和参比桥臂的不平衡电桥检测气体热导率。测气体热导率。参比臂参比臂、内充参比气体，被测气体流过工作臂内充参比气体，被测气体流过工作臂、，电桥各臂通稳定电流加热至一定温度，当，电桥各臂通稳定电流加热至一定温度，当被测气体浓度与参比气体浓度一样时，各桥臂温度被测气体浓度与参比气体浓度一样时，各桥臂温度一样，电阻值相等，电桥平衡。一样，电阻值相等，电桥平衡。当被测气体浓度变化，气体热导率改变，工作臂的当被测气体浓度变化，气体热导率改变，工作臂的温度和阻值随之改变，电桥失去平衡产生电信号输温度和阻值随之改变，电桥失去平衡产生电信号输出。出。1000C部分气体的相对热导率部分气体的相对热导率 Air:1 H2:7.130 N2:0.998 O2:1.015 CO2:0.614 NH3:0.897 Ar:0.658 CO:0.964 SO2:0.344 CH4:1.318第七节、氧含量分析仪在化学工业中，氧气是直接参与反应的物质，在化学工业中，氧气是直接参与反应的物质，其含量必须控制在特定界限内。其含量必须控制在特定界限内。在很多情况下，氧含量是很难检测的，低氧在很多情况下，氧含量是很难检测的，低氧量更难准确确定。量更难准确确定。工业生产中应用氧分析仪越来越广泛。各种工业生产中应用氧分析仪越来越广泛。各种原理的氧分析仪都有其应用的局限性。原理的氧分析仪都有其应用的局限性。1.磁力机械式氧分析磁力机械式氧分析2.磁性压力式氧分析仪磁性压力式氧分析仪3.热磁式氧分析仪热磁式氧分析仪4.氧化锆式氧分析仪氧化锆式氧分析仪5.电化学原电池式氧分析仪电化学原电池式氧分析仪6.新型燃料电池传感器氧分析仪新型燃料电池传感器氧分析仪n按工作原理分类：按工作原理分类：n磁力机械式氧分析仪磁力机械式氧分析仪1.磁力机械式氧分析仪又称哑铃式氧分析仪，是利磁力机械式氧分析仪又称哑铃式氧分析仪，是利用氧的顺磁性原理（法拉第原理）。用氧的顺磁性原理（法拉第原理）。2.氧分子在磁场中有很强的顺磁性，是区分氧气与氧分子在磁场中有很强的顺磁性，是区分氧气与样气中其他气体成分的有效手段。样气中其他气体成分的有效手段。3.氧分析仪的传感器由一对充满氮气的石英玻璃哑氧分析仪的传感器由一对充满氮气的石英玻璃哑铃球组成，哑铃球周围环绕有一根铂丝，形成电反铃球组成，哑铃球周围环绕有一根铂丝，形成电反馈回路，哑铃球悬垂在磁场中，正中装有一个小反馈回路，哑铃球悬垂在磁场中，正中装有一个小反射镜。射镜。4.当哑铃周围有氧分子时，在磁场作用下，氧分子当哑铃周围有氧分子时，在磁场作用下，氧分子被磁场吸引而形成一定的压力差，推动哑铃球体发被磁场吸引而形成一定的压力差，推动哑铃球体发生偏转。生偏转。5.氧浓度越高，偏转角度越大。氧浓度越高，偏转角度越大。6.由光源、反射镜及光敏元件组成的精密光学系统由光源、反射镜及光敏元件组成的精密光学系统测出这一偏转并转换成电信号。测出这一偏转并转换成电信号。7.该信号由放大器放大后，经反馈电路形成电流回该信号由放大器放大后，经反馈电路形成电流回路，在磁场作用下，迫使哑铃回复原平衡位置。路，在磁场作用下，迫使哑铃回复原平衡位置。此回路中电流值与氧浓度成正比。此回路中电流值与氧浓度成正比。n热磁式氧分析仪1.工作原理：利用具有极高磁化率的氧气，在非均匀磁场作用下形成“热磁对流”（磁风），对敏感元件产生冷却作用而工作的。2.不含氧的混合气体进入测量环室，则气体分两路经过环型气路两旁通道流出环室。处于环室气路中间的水平管道，因其两端气压相同，故不形成气流。3.当有氧的混合气体进入环室时，氧被吸入水平管道的磁场内。由于水平管道上绕有被加热的铂丝电桥臂I、，进入的氧将受热而温度升高。4.由于氧的磁化率随温度升高而降低，这样就减弱了磁场对它们的吸引力，受热的氧分子将不断被冷的氧分子所补充而排出磁场。5.因此，在水平管道中形成了氧的对流，一般称之为“热磁对流”或称“磁风”。第七章 自动控制仪表第一节：集散控制系统集散控制系统也叫分布式控制系统，即Distributed Control System，缩 写 为 DCS，是 集 计 算 机 技 术（Computer）、控 制 技 术（Control）、通 讯 技 术（Communication）和显示技术（CRT）为一体的综合性高技术产品。DCS通过操作站对整个工艺过程进行集中监视、操作、管理，通过控制站对工艺过程各部分进行分散控制，既不同于常规的仪表控制系统，也不同于集中式的计算机控制系统，而是集中了两者的优点，克服了它们各自的不足。DCS以其可靠性、灵活性，人机界面的友好性以及通讯的方便性等特点日益被广泛应用。最早是美国霍尼韦尔（HONEYWELL）公司推出的TDC2000。DCS的特点u控制功能多样化。一般都有几十种运算控制算法或其他数学和逻辑功能，如四则运算、逻辑运算、前馈、PID控制、顺序控制，以及各种联锁报警功能并可根据控制对象的不同要求，将这些功能有机地组合运用，能方便地满足系统的要求。u操作简便。配备了灵活而功能强大的人机接口，如CRT、键盘（系统也提供专用的功能键）、打印机（打印需要的信息及报表）等。u系统便于扩展。DCS的部件设计采用积木式的结构，可模板、模块、卡件、控制柜和站为单位逐步增加，形成更大规模的控制系统。u维维护护方方便便。DCSDCS配配有有智智能能的的自自动动故故障障诊诊断断功功能能，内内部部设设计计是是按按照照标标准准化化、积积木木化化、系系列列化化进进行行的的，便便于于装配和更换。装配和更换。u可可靠靠性性高高。DCSDCS是是监监视视集集中中，而而控控制制分分散散，并并且且在在设设计计中中已已经经考考虑虑到到有有联联锁锁保保护护功功能能、诊诊断断功功能能、冗冗余余措施等，使系统的可靠性大大提高。措施等，使系统的可靠性大大提高。u便便于于与与其其他他计计算算机机联联网网。DCSDCS配配有有高高、中中、低低不不同同速速率率和和不不同同模模式式的的通通讯讯接接口口，可可方方便便地地与与个个人人计计算算机机或或其其他他大大型型计计算算机机联联网网，组组成成工工厂厂自自动动化化综综合合控控制制和管理系统。和管理系统。24DCS控制原理：DCS控制系统是将控制回路集中在控制机柜内，在操作站上进行集中的控制和管理。测量信号通过信号电缆接至DCS输入卡件，经过DCS卡件转换为数字信号送至控制器，在控制器中与给定值进行比较（如果是仅显示，在控制器中进行量程转换、与报警值比较等运算后直接显示在操作站上），根据设定的正反作用、PID参数计算出输出信号，然后此输出信号送给输出卡件，经过输出卡件转换为模拟信号四420mA标准信号，通过信号电缆送至调节阀进行调节。也可以输出开关量信号，用于控制两位式阀门或其他工艺设备。控制防火墙冗余数字与模拟 I/O电源系统C300 控制器现场总线接口模件霍尼韦尔PKS系统机柜的布置第二节：ESD紧急停车系统ESD是英文EmergencyShutdownDevice紧急停车系统的缩写。这种专用的安全保护系统是90年代发展起来的，以它的高可靠性和灵活性而受到一致好评。ESD紧急停车系统按照安全独立原则要求，独立于DCS集散控制系统，其安全级别高于DCS。在正常情况下，ESD系统是处于静态的，不需要人为干预。作为安全保护系统，凌驾于生产过程控制之上，实时在线监测装置的安全性。只有当生产装置出现紧急情况时，不需要经过DCS系统，而直接由ESD发出保护联锁信号，对现场设备进行安全保护，避免危险扩散造成巨大损失。为何要独立设置ESD系统呢？当然一般安全联锁保护功能也可由DCS来实现。但是对于较大规模的紧急停车系统应按照安全独立原则与DCS分开设置，这样做主要有以下几方面原因：（1）降低控制功能和安全功能同时失效的概率，当维护DCS部分故障时也不会危及安全保护系统;（2）对于大型装置或旋转机械设备而言，紧急停车系统响应速度越快越好。这有利于保护设备，避免事故扩大；并有利于分辨事故原因记录。而DCS处理大量过程监测信息，因此其响应速度难以作得很快；（3）DCS系统是过程控制系统，是动态的，需要人工频繁的干预，这有可能引起人为误动作；而ESD是静态的，不需要人为干预，这样设置ESD可以避免人为误动作。n作为一个安全保护系统通常应具备如下特征作为一个安全保护系统通常应具备如下特征 24u独立于其他控制系统独立于其他控制系统 u是一套硬件冗余的系统，单点故障不会导致停车是一套硬件冗余的系统，单点故障不会导致停车u能够带电热插拔卡件能够带电热插拔卡件 u具有全面的在线自诊断并带有故障报警指示具有全面的在线自诊断并带有故障报警指示 u系统是故障安全型系统是故障安全型 u具有相当快的扫描时间具有相当快的扫描时间 u在线修改下装功能在线修改下装功能 u在线对点的强制功能在线对点的强制功能 u下装前的离线仿真及比较功能下装前的离线仿真及比较功能 u具有具有 SOE SOE 事件顺序纪录功能事件顺序纪录功能 第八章 执行器第一节：调节阀的组成及分类调节阀又称控制阀，它是过程控制系统中用动力操作去改变流体流量的装置。调节阀由执行机构和阀组成，执行机构起推动作用，而阀起调节流量的作用。调节阀的产品类型很多，按其能源方式不同主要分为气动调节阀、电动调节阀、液动调节阀、智能调节阀四大类，我厂现在使用的基本上是气动调节阀，即以压缩空气为动力源的调节阀。在此仅介绍气动调节阀的组成与分类。按调节型式：调节型、切断型、调节切断型三种按移动型式：直行程和角行程两种按流量特性：直线、等百分比、抛物线、快开四种按上阀盖型式：普通型、散热型、长颈型、波纹管密封型四种按阀芯形状：平板形、柱塞形、窗口形、套筒形、多级形、偏旋形、蝶形、球形等第二节：气动执行机构执行机构是将控制信号转换成相应的动作来控制阀内截流件的位置或其它调节机构的装置。它按信号压力的大小产生相应的推力，使推杆产生相应的位移，而带动调节阀芯动作，达到调节的目的。气动薄膜执行机构它是最常用的机构，其结构简单、动作可靠、维修方便、价格低廉。气动薄膜执行机构分正作用和反作用两种型式，国产型号为ZMA（正作用）和ZMB（反作用）。信号压力一般是20100kPa，膜片使用信号压力不应大于250kPa，气源压力的最大值为500kPa。信号压力增加时推杆向下动作的叫正作用执行机构；信号压力增加时推杆向上动作的叫反作用执行机构。其均由上、下膜盖、波纹薄膜片、推杆、托盘、支架、压缩弹簧、弹簧座、调节件、标尺等组成。在正作用执行机构上加一个装有O形密封圈的填块，只要更换个别零件，即可变为反作用执行机构。气动活塞式执行机构气动活塞式执行机构主要是由气缸、活塞、气缸盖、密封圈、支架、推杆、调节件、限位螺栓、标尺等组成。它有带弹簧和不带弹簧两种结构形式。其气缸允许操作压力可达700kPa，故输出力大，适用于高压差、高静压及紧急切断等场合。按输出特性它分比例式
