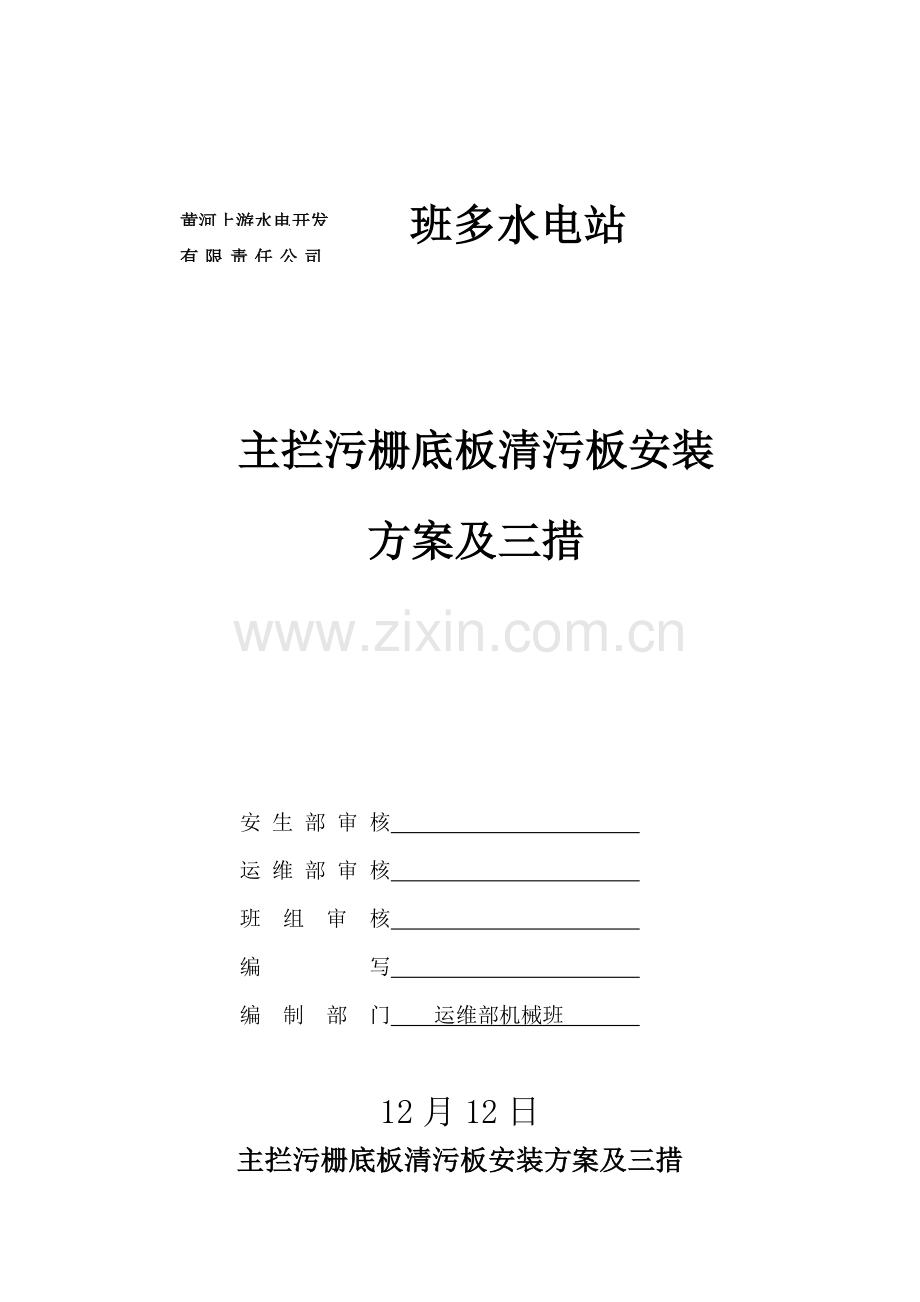

黄河上游水电开发
班多水电站
有限责任公司

主拦污栅底板清污板安装
方案及三措

安 生 部 审 核
运 维 部 审 核
班 组 审 核
编 写
编 制 部 门 运维部机械班

12月12日
主拦污栅底板清污板安装方案及三措

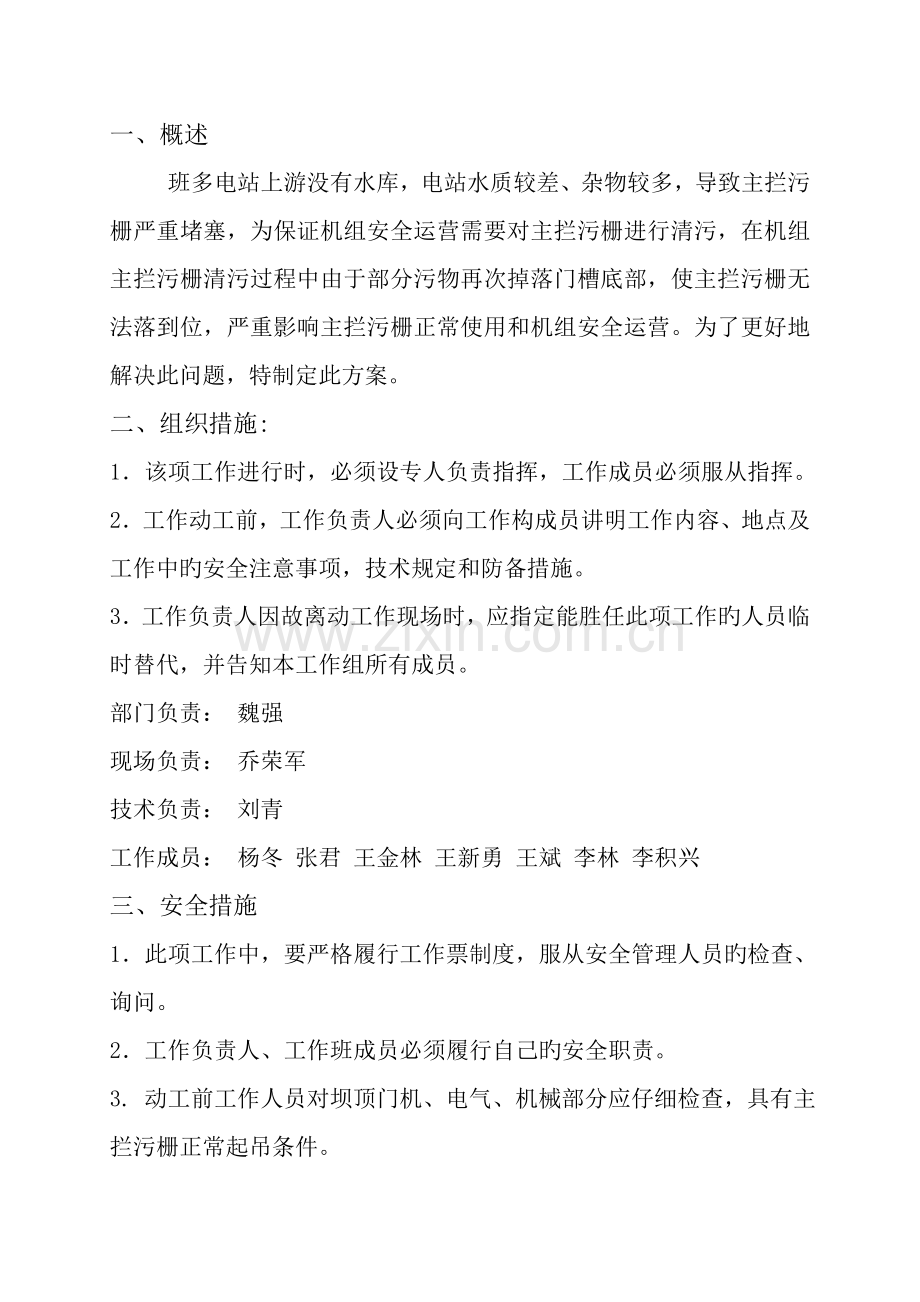

一、概述
班多电站上游没有水库，电站水质较差、杂物较多，导致主拦污栅严重堵塞，为保证机组安全运营需要对主拦污栅进行清污，在机组主拦污栅清污过程中由于部分污物再次掉落门槽底部，使主拦污栅无法落到位，严重影响主拦污栅正常使用和机组安全运营。为了更好地解决此问题，特制定此方案。
二、组织措施:
1．该项工作进行时，必须设专人负责指挥，工作成员必须服从指挥。
2．工作动工前，工作负责人必须向工作构成员讲明工作内容、地点及工作中旳安全注意事项，技术规定和防备措施。
3．工作负责人因故离动工作现场时，应指定能胜任此项工作旳人员临时替代，并告知本工作组所有成员。
部门负责： 魏强
现场负责： 乔荣军
技术负责： 刘青
工作成员： 杨冬 张君 王金林 王新勇 王斌 李林 李积兴
三、安全措施
1．此项工作中，要严格履行工作票制度，服从安全管理人员旳检查、询问。
2．工作负责人、工作班成员必须履行自己旳安全职责。
3. 动工前工作人员对坝顶门机、电气、机械部分应仔细检查，具有主拦污栅正常起吊条件。
4. 为避免清污板与主栏污栅脱落，工作人员在安装时必须仔细检查，确认安全后方可让清污板随主栏污栅下落。
5．主栏污栅吊出至机械锁定处将机械锁定锁好，及时将孔口盖板原位恢复平整。
6.工作区域设立安全围栏，并挂警示牌。
7.工作人员必须对旳佩戴安全帽，牢系安全带或安全绳。
8.安装清污板工作人员需对旳使用安全用品。
9.主拦污栅底部清污工作完毕，主拦污栅落到位后，及时恢复门槽盖板。
四、技术措施
1. 3F机组导叶全关、接力器液压锁定投、风闸投。
2. 3F机组副拦污栅落。
五、主拦污栅底板清污板设计图及安装环节
1. 主拦污栅底板清污板设计加工图如下：

清污板图

清污板制作规定：清污板尺寸符合设计规定。

刺钩图

刺钩制作规定：刺钩尺寸要符合设计规定，倒刺要焊接牢固（必须满焊）。

连接螺杆
连接螺杆制作规定：连接螺杆尺寸要符合设计规定，连接螺杆螺纹要与螺帽配合制作（注意左旋与右旋）。

A 连接螺帽

2. 主拦污栅底板清污板安装环节：
2.1 根据图纸制作主拦污栅底板清污板、刺钩（制作倒钩）、连接螺帽及连接杆。
2.2 提起主拦污栅，在主拦污栅底部焊接连接螺帽。现场组装焊接清污板（刺钩、连接螺帽及连接杆）。
2.3 主拦污栅下落时，起重司机应监视重量和高度变化，工作人员站在主拦污栅门槽左、右侧监视钢丝绳旳松紧状况，控制主拦污栅下落速度和高度。
2.4 主拦污栅带着清污板下落，根据主拦污栅旳重量运用刺钩扎刺起吊杂物，提起主拦污栅在坝面进行清理（反复进行3-5次清污）。
2.5 主拦污栅底部杂物清理完毕后，提起主拦污栅拆除清污板。
2.6 主拦污栅落门顺利就位后停止清污工作，解决坝面杂物，及时恢复门槽盖板。
