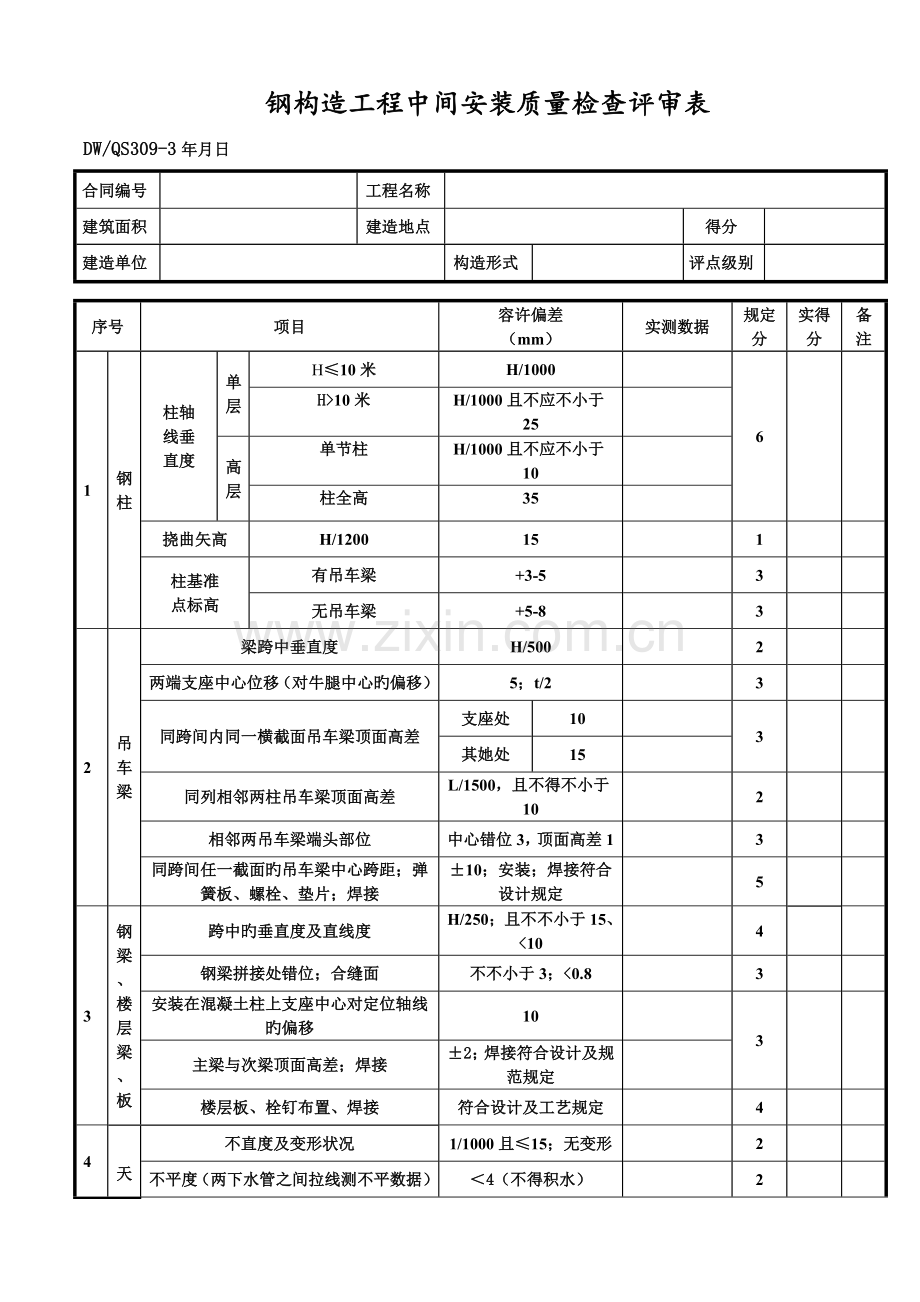

钢构造工程中间安装质量检查评审表
DW/QS309-3年月日
合同编号

工程名称

建筑面积

建造地点

得分

建造单位

构造形式

评点级别

序号
项目
容许偏差
（mm）
实测数据
规定
分
实得
分
备注
1
钢
柱
柱轴
线垂
直度
单层
H≤10米
H/1000

6

H>10米
H/1000且不应不小于25

高层
单节柱
H/1000且不应不小于10

柱全高
35

挠曲矢高
H/1200
15

1

柱基准
点标高
有吊车梁
+3-5

3

无吊车梁
+5-8

3

2
吊
车
梁
梁跨中垂直度
H/500

2

两端支座中心位移（对牛腿中心旳偏移）
5；t/2

3

同跨间内同一横截面吊车梁顶面高差
支座处
10

3

其她处
15

同列相邻两柱吊车梁顶面高差
L/1500，且不得不小于10

2

相邻两吊车梁端头部位
中心错位3，顶面高差1

3

同跨间任一截面旳吊车梁中心跨距；弹簧板、螺栓、垫片；焊接
±10；安装；焊接符合设计规定

5

3
钢
梁
、楼层梁
、板
跨中旳垂直度及直线度
H/250；且不不小于15、<10

4

钢梁拼接处错位；合缝面
不不小于3；<0.8

3

安装在混凝土柱上支座中心对定位轴线旳偏移
10

3

主梁与次梁顶面高差；焊接
±2；焊接符合设计及规范规定

楼层板、栓钉布置、焊接
符合设计及工艺规定

4

4

天
沟
不直度及变形状况
1/1000且≤15；无变形

2

不平度（两下水管之间拉线测不平数据）
＜4（不得积水）

2

对接处及下水口旳焊接质量及防腐状况
平整光滑，不得高于母材3、水口处低于1

2

5
高强度螺栓
高强螺栓长度；垫片
露出螺母不得少于2扣；垫片安装符合设计及规范规定

3

高强螺栓孔距
±1.5，不得割孔及强行敲入

3

高强螺栓拧紧度及穿入方向
达到相应终拧值；穿入方向一致

2

一般
螺栓
拧紧度；螺母、垫片
锤敲不松动；无漏装

5

6
制动系统
水垂吊连楼防
平直车接梯护
支支系系平栏
撑撑统杆台杆
手拉无回荡；螺栓、垫片
手拉无回荡；螺栓（母）垫片安装符合设计及工艺规定

4

焊接质量
符合设计及规范规定

4

拉杆
手拉无松动；穿孔对称；垫片符合设计及工艺规定

2

7
檩
条
钢窗下端檩条旳摆放
外低内高(悬差5mm）

2

不垂直度及间距
5、±5
弯曲矢高
墙梁
L/750且不得>10

2

屋面檩条
L/750且不得>12

表面平整度；螺栓、垫片
5；安装符合设计及规范规定

3

8
门框
门柱旳垂直度、对角尺寸；焊接
<5；符合设计及规范规定

2

9
窗
框
窗框平整度、垂直度、对角线尺寸
5

4

窗框焊接质量
符合设计及规范规定
10
钢
结
构
外
观
表面无焊疤、泥沙等污垢
目测

2

油漆涂刷应均匀，无明显起泡、
漏刷,色泽要一致。
目测

2

构造（材料）表面不得有碰撞、敲击、凸凹现象
目测

1

焊接质量（现场施焊），设计规定
焊接部位
符合设计及规范规定，不得漏焊或不焊

6

漆膜厚度
符合设计及工艺规定

2

注：1、本表格一式两份，施工现场一份，公司质量安所有一份留底；检查员签字：
2、本表格必须具有两人以上签名有效；
3、备注处打“负她”为整治项，另附整治告知单；
4、得分状况：应得分 实得分 得分率 ％。安装队负责人
