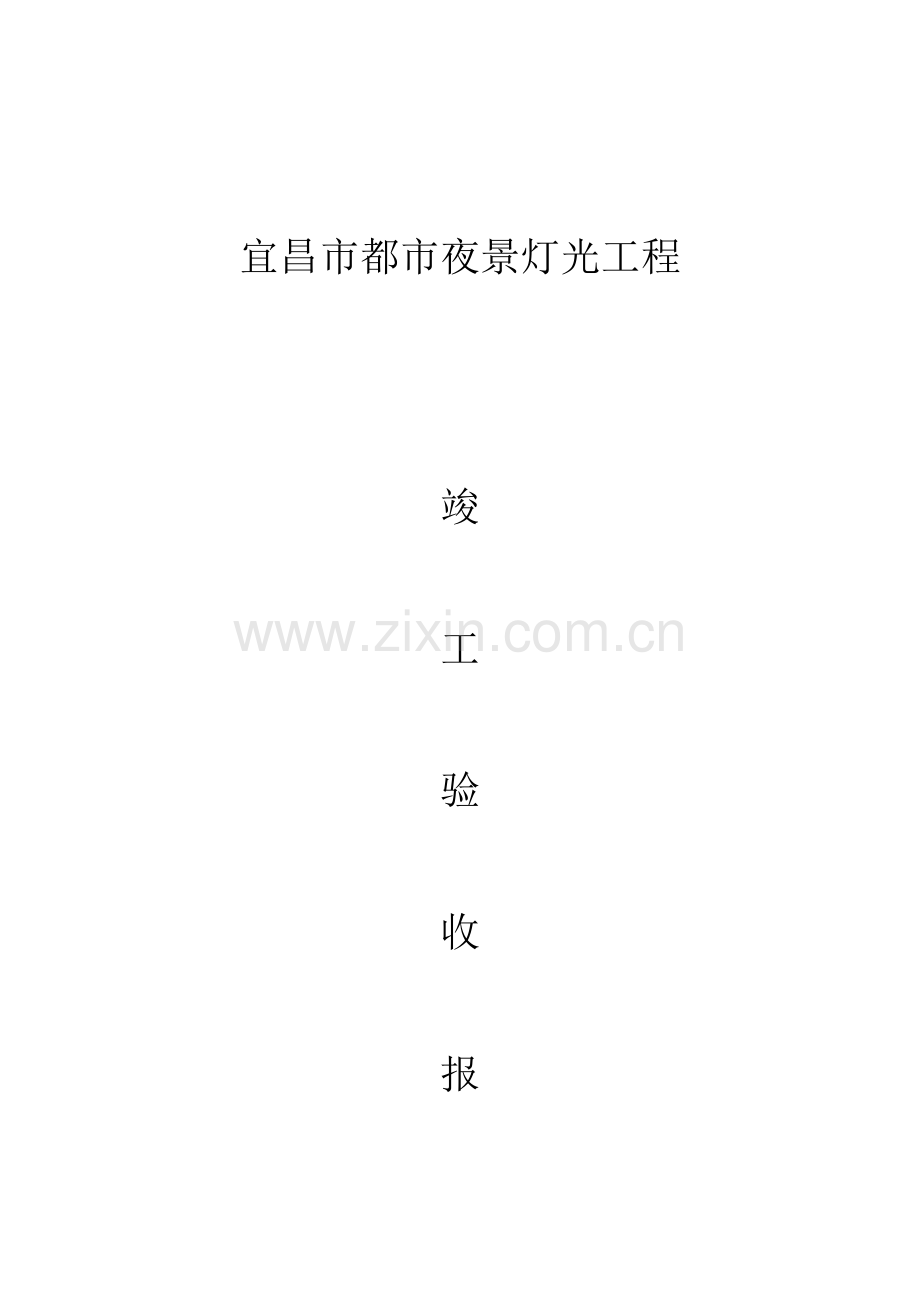

宜昌市都市夜景灯光工程
竣
工
验
收
报
告
工程名称： 宜昌市都市夜景灯光工程（二期）
夷陵长江大桥节点工程
日期： 4月1日
宜昌市夜景灯光工程验收所需资料目录
1. 竣工验收报告
2. 设计效果图 A4 份
3. 实际夜景照片 A4 份
4. 灯具规格登记表 份
5. 材料进场验收记录（涉及合格证、检测报告等）份
6. 保护接地和避雷接地检测记录
7. 景观灯配电箱设备登记表 份
8. 质保书 份
9. 平常管理运营信息一览表 份
竣工验收报告
日期：
工程名称
宜昌市都市夜景灯光工程（二期）工程夷陵长江大桥节点
项目审批编号
1011
工程地址
宜昌市夷陵大桥
动工时间
12月15日
竣工时间
4月1日
项目造价
3069058.22元
运营功率
66KW
施工单位意见
负责人：
年 月 日
设计单位意见
负责人：
年 月 日
监理单位意见
负责人：
年 月 日
业主单位意见
负责人：
年 月 日
灯光管理部门意见
负责人：
年 月 日
平常管理运营信息表
日期：
项目名称
宜昌市都市夜景灯光工程（二期）工程夷陵长江大桥节点
管理单位名称
单位地址
单位负责人
电话
管理人员
电话
QQ号码
电工
电话
运营方式
质保期
维护单位名称
单位地址
法人代表
电话
维护人员
电话
QQ号码
备注：平常运营管理维护单位如有变更需及时重新填写该表格，并上报灯光办备案。
景观灯配电箱设备登记表
配电箱编 号
ALM
安装地点
大桥南侧拉索处
控 制
范 围
夷陵大桥
供 电 类 型
景观
隶 属 电源箱号
专变
防雷保护器 型 号
PRF1/3P+N
总开关断路器
型 号
NS-100A/3P
防雷空开型号
C65-32A/4P
电流互感器型号
TA150/5A
进线电缆 规 格
YJV-5*35
时间控制器
型 号
A50-30
漏保动作电流
0.03
出 线 路 数
3
继电器 型号/个数
3
交流接触器 型号/个数
3
开关 编 号
控制回路
断路器
型 号
出线线缆 规 格
相位
灯具名称
功率
（W）
盏数
（个）
具体位置
1
WL1
CN65N-32A/3P
YJV-5*16
三相
AL1(3、5)
17KW
大桥上游侧
2
WL2
CN65N-32A/3P
YJV-5*16
三相
AL2(4、6)
17KW
大桥下游侧
3
WL3
CN65N-32A/3P
YJV-5*16
三相
AL7-12
23KW
大桥索区
合计
景观灯配电箱设备登记表
配电箱编 号
AL1(3、5）
安装地点
大桥桥墩上游侧
控 制
范 围
大桥桥墩上游侧
供 电 类 型
景观
隶 属 电源箱号
ALM
防雷保护器 型 号
总开关断路器
型 号
1NT-32A/3P
防雷空开型号
电流互感器型号
进线电缆 规 格
YJV-5*16
时间控制器
型 号
漏保动作电流
0.03
出 线 路 数
5
继电器 型号/个数
交流接触器 型号/个数
开关 编 号
控制回路
断路器
型 号
出线线缆 规 格
相位
灯具名称
功率
（W）
盏数
（个）
具体位置
1
WL1
DPN-C16/0.03
YJV-5*2.5
三相
LED点光源
6
80
大桥桥墩上游侧
2
WL2
DPN-C16/0.03
YJV-5*2.5
三相
LED点光源
6
80
大桥桥墩上游侧
3
WL3
DPN-C16/0.03
YJV-3*2.5
L1
60WLED投光灯
60
2
大桥桥墩顶部
4
WL4
DPN-C25/0.03
YJV-3*4
L2
金卤灯400W
400
8
大桥桥墩桥底
5
WL5
DPN-C25/0.03
YJV-3*2.5
L3
600WLED投光灯
600
3
大桥桥墩上游侧
合计
景观灯配电箱设备登记表
配电箱编 号
AL2（4、6）
安装地点
大桥桥墩上游侧
控 制
范 围
大桥桥墩上游侧
供 电 类 型
景观
隶 属 电源箱号
ALM
防雷保护器 型 号
总开关断路器
型 号
1NT-32A/3P
防雷空开型号
电流互感器型号
进线电缆 规 格
YJV-5*16
时间控制器
型 号
漏保动作电流
0.03
出 线 路 数
5
继电器 型号/个数
交流接触器 型号/个数
开关 编 号
控制回路
断路器
型 号
出线线缆 规 格
相位
灯具名称
功率
（W）
盏数
（个）
具体位置
1
WL1
DPN-C16/0.03
YJV-5*2.5
三相
LED点光源
6
80
大桥桥墩上游侧
2
WL2
DPN-C16/0.03
YJV-5*2.5
三相
LED点光源
6
80
大桥桥墩上游侧
3
WL3
DPN-C16/0.03
YJV-3*2.5
L1
60WLED投光灯
60
2
大桥桥墩顶部
4
WL4
DPN-C25/0.03
YJV-3*4
L2
金卤灯400W
400
8
大桥桥墩桥底
5
WL5
DPN-C25/0.03
YJV-3*2.5
L3
600WLED投光灯
600
3
大桥桥墩上游侧
合计
景观灯配电箱设备登记表
配电箱编 号
AL7（8、11、12）
安装地点
大桥中间拉索区
控 制
范 围
大桥中间拉索区
供 电 类 型
景观
隶 属 电源箱号
ALM
防雷保护器 型 号
总开关断路器
型 号
1NT-32A/3P
防雷空开型号
电流互感器型号
进线电缆 规 格
YJV-5*16
时间控制器
型 号
漏保动作电流
0.03
出 线 路 数
6
继电器 型号/个数
交流接触器 型号/个数
开关 编 号
控制回路
断路器型 号
出线线缆 规 格
相位
灯具名称
功率
（W）
盏数
（个）
具体位置
1
WL1
DPN-C16/0.03
YJV-3*2.5
L1
600WLED投光灯
400
1
大桥中间拉索区
2
WL2
DPN-C16/0.03
YJV-3*2.5
L2
600WLED投光灯
400
1
大桥中间拉索区
3
WL3
DPN-C16/0.03
YJV-3*2.5
L3
600WLED投光灯
400
1
大桥中间拉索区
4
WL4
DPN-C25/0.03
YJV-3*2.5
L1
600WLED投光灯
400
1
大桥中间拉索区
5
WL5
DPN-C25/0.03
YJV-3*2.5
L2
600WLED投光灯
400
1
大桥中间拉索区
6
WL6
DPN-C25/0.03
YJV-3*2.5
L3
600WLED投光灯
400
1
大桥中间拉索区
合计
景观灯配电箱设备登记表
配电箱编 号
AL9（10）
安装地点
大桥中间拉索区
控 制
范 围
大桥中间拉索区
供 电 类 型
景观
隶 属 电源箱号
ALM
防雷保护器 型 号
总开关断路器
型 号
1NT-32A/3P
防雷空开型号
电流互感器型号
进线电缆 规 格
YJV-5*16
时间控制器
型 号
漏保动作电流
0.03
出 线 路 数
7
继电器 型号/个数
交流接触器 型号/个数
开关 编 号
控制回路
断路器型 号
出线线缆 规 格
相位
灯具名称
功率
（W）
盏数
（个）
具体位置
1
WL1
DPN-C16/0.03
YJV-3*2.5
L1
600WLED投光灯
400
1
大桥中间拉索区
2
WL2
DPN-C16/0.03
YJV-3*2.5
L2
600WLED投光灯
400
1
大桥中间拉索区
3
WL3
DPN-C16/0.03
YJV-3*2.5
L3
600WLED投光灯
400
1
大桥中间拉索区
4
WL4
DPN-C25/0.03
YJV-3*2.5
L1
600WLED投光灯
400
1
大桥中间拉索区
5
WL5
DPN-C25/0.03
YJV-3*2.5
L2
600WLED投光灯
400
1
大桥中间拉索区
6
WL6
DPN-C25/0.03
YJV-3*2.5
L3
600WLED投光灯
400
1
大桥中间拉索区
7
WL7
DPN-C16/0.03
YJV-3*2.5
L1
600WLED投光灯
400
1
大桥中间拉索区
合计
