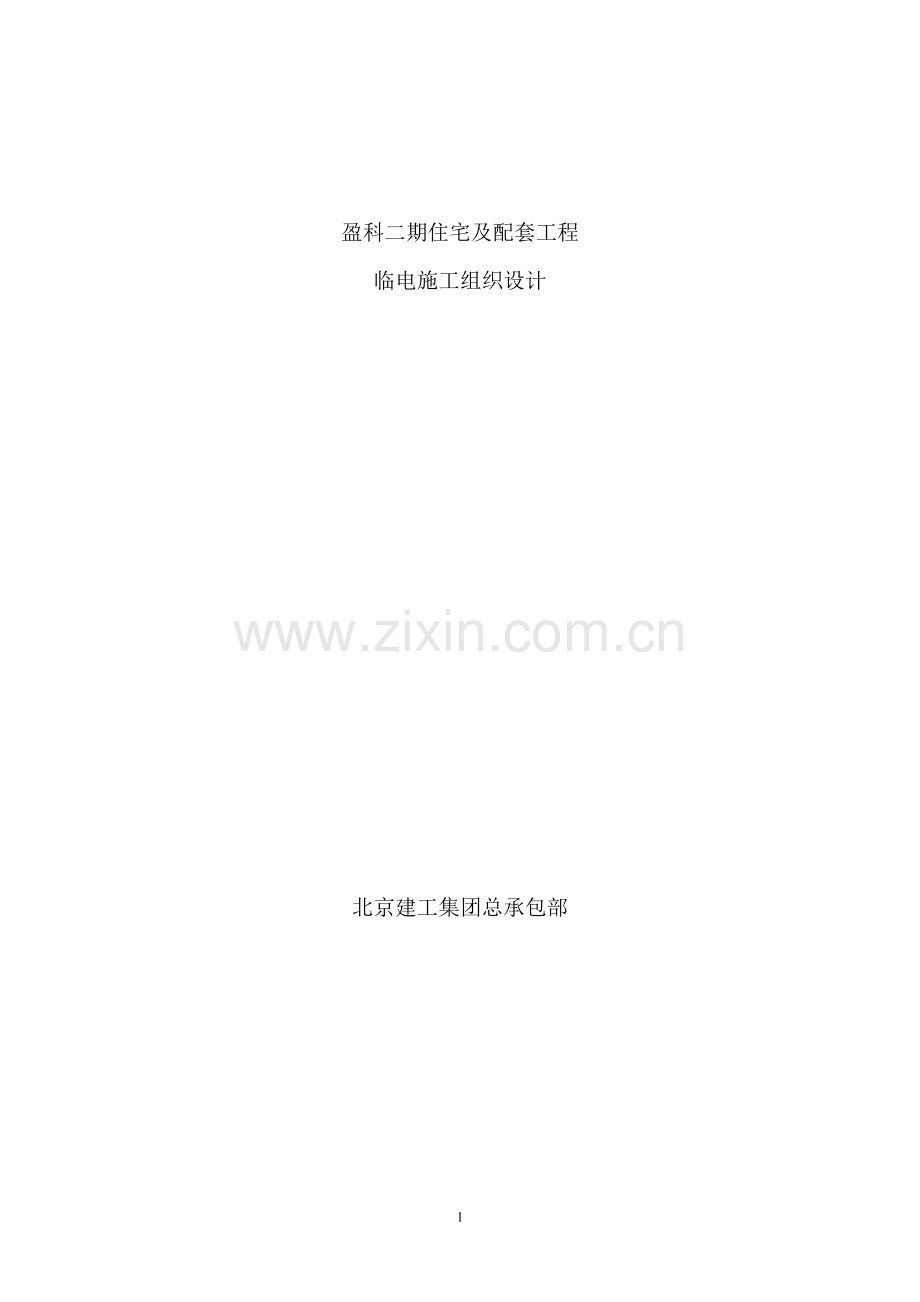

盈科二期住宅及配套工程
临电施工组织设计

北京建工集团总承包部

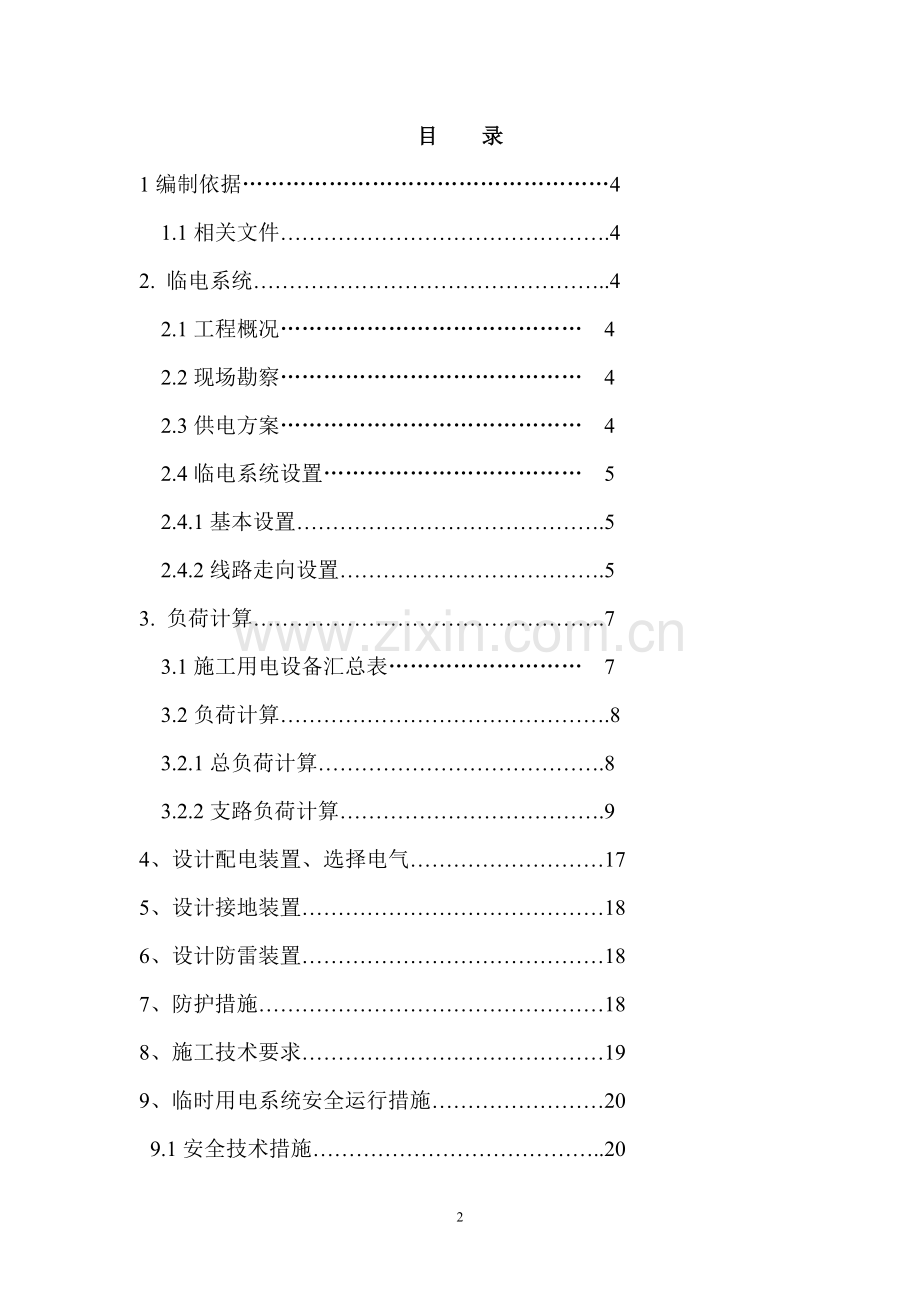

目 录
1编制依据……………………………………………4
1.1相关文件……………………………………….4
2. 临电系统…………………………………………..4
2.1工程概况…………………………………… 4
2.2现场勘察…………………………………… 4
2.3供电方案…………………………………… 4
2.4临电系统设置……………………………… 5
2.4.1基本设置…………………………………….5
2.4.2线路走向设置……………………………….5
3. 负荷计算………………………………………….7
3.1施工用电设备汇总表……………………… 7
3.2负荷计算……………………………………….8
3.2.1总负荷计算………………………………….8
3.2.2支路负荷计算……………………………….9
4、设计配电装置、选择电气………………………17
5、设计接地装置……………………………………18
6、设计防雷装置……………………………………18
7、防护措施…………………………………………18
8、施工技术要求……………………………………19
9、临时用电系统安全运行措施……………………20
9.1安全技术措施…………………………………..20
9.1.1电气防护措施 ………………………… .20
9.1.2电气防火措施…………………………….. 22
9.1.3强电进楼安全措施………………………...22
9.1.4临时用电系统的使用,管理与维护…….….23
10、安全组织措施………………………………….24
10.1临时用电安全管理制度…………………….24
10.2现场机械动力系统及电工岗位责任制…….25
10.3人员配制…………………………………….26
11、附图
附1.现场临时电用线路布置图
2.配电箱系统图

1、编制依据
1.1相关文件：
1.1.1现场总平面布置图、现场施工设备负荷分布情况
1.1.2北京建工集团安全生产、文明施工手册(2002年版)
1.1.3施工现场临电用电安全技术规范 JGJ46-2005
1.1.4建设工程施工现场供电安全规范GB50194-93
2.临电系统
2.1 工程概况:
本工程为盈科二期住宅及配套工程，地点位于北京市朝阳区东三环路长虹桥西南侧，结构形式为框架剪力墙。地上21及18层，地下三层，建筑高度74米。建筑面积57700平方米。
2.2现场勘察:
该工程现场东北角甲方提供一台500KVA干式箱变，紧邻箱变西北侧为原建热力站。现场西北角甲方提供一台由盈科一期引致现场的200KW配电柜。两栋临建办公用房及厕所建在基槽南侧。现场西北角的临建用房包括材料组、水电库房、厕所、混凝土标养室、警卫室及消防水泵房及钢筋加工厂等。
2.3供电方案：
业主提供的现场东北角500KVA箱变其低压室的低压柜内设置断路器DZ20Y—1250/3340S 1250A一块；由此总断路器经母线接至总隔离开关型号规格为：BG1—1000/3J 1000A；再经此隔离开关接至智能型总断路器型号规格为：BW1—2000 1000A；由总断路器出线端分两路配出，每路经分路隔离开关SG1—630W/3各配出两路，共计四路，其断路器开关容量分别为：
第一路：BM—400M/3300 400A；
第二路：SB—200Y 200A；
第三路：BM30—400M/3300 400A；
第四路：BM30—225M/3300 160A；
由于现场用电量较大的设备为两台塔吊、一部混凝土输送泵，其功率分别为：西侧1#塔90KW、东侧2#塔55KW、输送泵110KW。
本现场除混凝土输送泵、外用电梯及消防水泵的电源引自西北角200KW的配电柜外。其余用电设备均由500KVA箱变低压侧的低压柜内配出。由于甲方所提供电源及现场条件的限制，本现场采用树干式配电方式，均采用聚氯乙烯铠装五芯电力电缆直埋敷设至各用电点（二级箱：B箱），再由二级箱B箱配出至三级箱C箱。
2.4临电系统的设置：
施工现场均采用三相五线制TN-S接零保护系统供电。
2.4.1：基本设置：
本工程由三级配电箱供电,箱变内的低压配电室低压柜内的各出线开关属一级配电,下设二级配电箱B箱共计13台,二级箱B箱下设三级配电箱C箱10台，并视各施工区所需数量配制。
2.4.2：线路走向设置：
二级箱B1-1、B1-2设在现场北围墙的内侧钢筋加工厂处，其电源由二级箱B2的上闸口T接引出，采用VV22—3*35+2*16电缆直埋敷设至此；
二级箱B2设在还建热力站西南侧的基槽边处，采用VV22—3*70+2*35电缆由箱变经现有热力站南侧直埋敷设至此。
二级箱B3与二级箱B2设在同一地点，均在还建热力站西南侧的基槽边处，采用VV22—3*120+2*70电缆由箱变经现有热力站南侧直埋敷设至此。
二级箱B4设在西1#塔吊北侧的基槽边处，采用VV22—3*150+2*70电缆由箱变经现有热力站南侧直埋敷设至此。
二级箱B5设在基槽西北角处，采用VV22—3*95+2*50电缆由B4箱上闸口T接引出沿槽边2米距离埋地敷设至此。
二级箱B6设在基槽西侧，采用VV22—3*50+2*25电缆由B5箱上闸口T接引出沿西侧围墙埋地敷设至此。
二级箱B7设在基槽西南角处，采用VV22—3*25+2*16电缆由B6箱上闸口T接引出沿西侧围墙埋地敷设至此。
二级箱B8设在基槽东侧，采用VV22—3*70+2*35电缆由箱变沿距槽边2米的距离直埋敷设至此。
二级箱B9设在基槽东南侧，采用VV22—3*35+2*16电缆由二级箱B8的上闸口T接引出沿距槽边2米的距离直埋敷设至此。
二级箱B10设在基槽南侧，采用VV22—3*35+2*16电缆由箱变沿距槽边2米的距离直埋敷设至此。
二级箱B11设在基槽北侧的中间位置，采用VV22—3*95+2*50电缆由现场西北角处200KW的配电柜直埋至此。
二级箱B12设在基槽东北角距离箱变南侧一米处，采用VV22—3*25+2*16电缆由箱变埋地直接敷设至此。
现场消防水泵控制柜设在西大门内南侧水泵房内，其电源引自西北角处200KW的配电柜，采用VV22—5*16电缆埋地敷设。
3．负荷计算：
依据施工用电设备表中施工用电设备容量，假定所用设备均为同类用电设备，根据以往现场实测所提供的总用电需要系数为：KX=0.6 配电线路形式为380V/220V。施工用电设备共分四路500KVA变压器供电，混凝土输送泵、外用电梯及消防泵电源由西北角200KW配电柜供电，应分别对各路负荷进行计算。
3.1：施工用电设备汇总表
施工机械设备计划表
序 号
机 械 名 称
功率（KW）
单位（台）
1
东塔吊FO/23B
70
1
2
西塔吊ST7030
90
1
3
QTZ施工电梯
30
2
4
HBT80D输送泵
110
1
5
圆盘锯
3
2
6
平刨
1.5
1
7
直螺纹套丝机
1.5
6
8
砂轮机
0.75
1
序 号
机 械 名 称
功率（KW）
单位（台）
9
钢筋调直机
7.5
2
10
切断机
3
4
11
成型机
3
4
12
电焊机
25（KVA）
20
13
蛙式打夯机
3
4
14
振捣器
1.1
10
15
平板振动器
2.2
2
16
空压机
7.5
2
17
消防水泵
15
2（一用一备）
18
排水泵
3
2
20
现场照明用电
按动力用电10℅计算

3.2负荷计算：
3.2.1计算总负荷
1、有功功率合计总用电量为：
Pe=1.1×（70+90+30×2+110+3×2+1.5+1.5×6+0.75+7.5×2+3×4+3×4+3×4+1.1×10+2.2×2+7.5×2+15+3×2）= 494.62KW
其有功功率Pe换算成视在功率Se为：（COSψ=0.75）
Se= Pe/COSψ=494.62/0.75=659.5KVA
总视在功率为：
∑P=659.5+25×20=1159.5KVA
实际用电容量为：（取需要系数Kx=0.6）
则∑P总= Kx 1159.5 KVA=0.6×1159.5=695.7KVA
现场东北角甲方提供一台500KVA干式变压器，另在西北角由盈科一期引出一路备用电源200KW（约合250KVA），695.7KVA﹤750 KVA，所以可以满足现场的施工要求。
依据现场临时设施和照明等的需要配电线路分四路由箱变配出，在箱变低压侧的低压柜内分别由总断路器、隔离开关、各出线断路器控制。两路由现场西北角处200KW的配电柜配出。
3.2.2支路负荷的计算：
第一路（钢筋加工厂B1箱、木工操作间B2箱）
B1—1箱：Pe=1.5+7.5+3+3+16+（25×0.7×√0.6）=45KW
其中：需要系数取0.6，COSψ=0.75
I1-1线=Kx·pe/1.732U线COSψ=0.6×45/1.732×0.38×0.75=55.1A
B1—2箱：Pe=1.5×2+7.5+3+3=17KW
其中：需要系数取0.6，COSψ=0.75
I1-2线=Kx·pe/1.732U线COSψ=0.6×17/1.732×0.38×0.75=20.82A
因钢筋加工厂设备较多，加工的箱体较大，故将B1箱拆分为B1—1、B1—2两个箱体。
B1—1、B1—2两箱额定电流为I1-1线+ I1-2线=55.1+20.82=75.92A
选用VV22-3×35+2×16mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
已知由B2箱至B1箱的线路长度不足50米，故可不考虑线路压降；
选用VV22-3×35+2×16mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
B2箱：Pe=14×3+4+24=70KW
其中：需要系数取0.6，COSψ=0.75
I2线=Kx·pe/1.732U线COSψ=0.6×70/1.732×0.38×0.75=85.7A
I总线= I1线+ I2线=100+85.7=185.7A
第一路干线选用VV22—3×70+2×35mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
已知由箱变至B2箱的线路长度为80米，故可不考虑线路压降；
选用VV22-3×70+2×35mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
第二路（塔吊B3箱）
B3箱：P=70+90=160KW 其中：需要系数取0.6，COSψ=0.75
Jc=0.5 pe=0.6×2P√0.5=0.6×2×160×0.71=136.32KW
I3线=pe/1.732U线COSψ=136.32/1.732×0.38×0.75=278.20A
故第二路干线应选用VV22-3×150+2×70mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由箱变至B3箱的线路长度为50米，故可不考虑线路压降；
选用VV22-3×150+2×70mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
第三路（B4箱、B5箱、B6箱、B7箱）
B4箱：Pe=14×3+4+24=70KW
其中：需要系数取0.6，COSψ=0.75
I4线=Kx·pe/1.732U线COSψ=0.6×70/1.732×0.38×0.75=85.7A
I总= I4线+ I5线+ I6线+ I7线=85.7+61.22+61.22+61.22=269.36A
故第二路干线应选用VV22-3×150+2×70mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由箱变至B4箱的线路长度为120米，经核算线路压降小于规范的规定值，故不与考虑线路压降；
选用VV22-3×150+2×70mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
B5箱：Pe=14×2+22=50KW
其中：需要系数取0.6，COSψ=0.75
I5线=Kx·pe/1.732U线COSψ=0.6×50/1.732×0.38×0.75=61.22A
I5线+I6线+I7线=61.22+61.22+61.22=183.66A
应选用VV22-3×95+2×50mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由B4箱至B5箱的线路长度不足50米，故可不考虑线路压降；
选用VV22-3×95+2×50mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
B6箱：Pe=14×2+2+20=50KW
其中：需要系数取0.6，COSψ=0.75
I6线=Kx·pe/1.732U线COSψ=0.6×50/1.732×0.38×0.75=61.22A
I6线+I7线=61.22+61.22=122.44A
应选用VV22-3×50+2×25mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由B5箱至B6箱的线路长度不足50米，故可不考虑线路压降；
选用VV22-3×50+2×25mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
B7箱：Pe=14×2+2+20=50KW
其中：需要系数取0.6，COSψ=0.75
I7线=Kx·pe/1.732U线COSψ=0.6×50/1.732×0.38×0.75=61.22A
应选用VV22-3×25+2×16mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由B6箱至B7箱的线路长度不足50米，故可不考虑线路压降；
选用VV22-3×25+2×16mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
第四路（东侧B8箱、南侧B9箱）
B8箱：Pe=14×2+2+20=50KW
其中：需要系数取0.6，COSψ=0.75
I8线=Kx·pe/1.732U线COSψ=0.6×50/1.732×0.38×0.75=61.22A
I8线+I9线=61.22+97.96=159.18A
应选用VV22-3×70+2×35mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由箱变至B8箱的线路长度为50米，故可不考虑线路压降；
选用VV22-3×70+2×35mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
B9箱：Pe=15+15+2+48=80KW
其中：需要系数取0.6，COSψ=0.75
I9线=Kx·pe/1.732U线COSψ=0.6×80/1.732×0.38×0.75=97.96A
应选用VV22-3×35+2×16mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由B8箱至B9箱的线路长度为70米，故可不考虑线路压降；
选用VV22-3×35+2×16mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
第五路（南侧B10箱）
B10箱：Pe=14×4+2+12=70KW
其中：需要系数取0.6，COSψ=0.75
I10线=Kx·pe/1.732U线COSψ=0.6×70/1.732×0.38×0.75=85.7A
应选用VV22-3×35+2×16mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由箱变至B10箱的线路长度为140米，经核算线路压降小于规范的规定值，故不与考虑线路压降；
选用VV22-3×35+2×16mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
第六路（北侧地泵B11箱）
B11箱：Pe=110+60=170KW
其中：需要系数取0.6，COSψ=0.75
I10线=Kx·pe/1.732U线COSψ=0.6×170/1.732×0.38×0.75=208.16A
应选用VV22-3×95+2×50mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由甲方提供的200KW电源至B11箱的线路长度为80米，故可不考虑线路压降；
选用VV22-3×95+2×50mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
第七路（B12箱：）
Pe=40KW
其中：需要系数取0.6，COSψ=0.75
I12线=Kx·pe/1.732U线COSψ=0.6×40/1.732×0.38×0.75=48.98A
应选用VV22-3×25+2×16mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由甲方提供的箱变至B12箱的线路长度不足50米，故可不考虑线路压降；
选用VV22-3×25+2×16mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
消防泵（15KW）：
I消=pe/1.732U线COSψ=15/1.732×0.38×0.75=30.6A
应选用VV22-5×16mm2聚氯乙烯绝缘铠装电力电缆；
按机械强度选择：
按《施工现场临时用电安全技术规范》JGJ46—2005第七章配电线路之规定，地埋方式敷设铜芯电缆最小截面要求不小于10mm2，满足要求。
按允许线路电压降选择：
由甲方提供的箱变至B12箱的线路长度不足50米，故可不考虑线路压降；
选用VV22-5×16mm2聚氯乙烯绝缘铠装电力电缆，能够满足安全运行及施工的要求。
4、设计配电装置、选择电气：
B1—1箱：额定电流为76.22A，总断路器选用TC1A—250T/330—140A；
B1—2箱：额定电流为20.82A，总断路器选用TC1A—100T/330—100A；
B3箱：额定电流为278.20A，总断路器选用TC1A—600T/3300—400A；
B4箱：额定电流为85.7A， 总断路器选用TC1A—250T/3300—200A；
B5箱：额定电流为61.22A，总断路器选用TC1A—250T/3300—170A；
B6箱：额定电流为61.22A，总断路器选用TC1A—250T/3300—170A；
B7箱：额定电流为61.22A，总断路器选用TC1A—250T/3300—170A；
B8箱：额定电流为61.22A，总断路器选用TC1A—250T/3300—170A；
B9箱：额定电流为97.96A，总断路器选用TC1A—250T/3300—200A；
B10箱：额定电流为85.7A，总断路器选用TC1A—250T/3300—200A；
B11箱：额定电流为208.16A，总断路器选用TC1A—600/3300—400A；
B12箱：额定电流为48.98A，总断路器选用TC1A—250T/3300—100A；
消防泵额定电流为30.6A， 总断路器选用TC1A—250T/3300—100A；
5、设计接地装置：
本现场采用TN—S三相五线制供电系统，保护零线（PE线）除在箱变处接地外，所有二级箱及线路末端均做重复接地，部分接地装置采用40×4热浸镀锌扁钢将3根Φ19×2500mm热浸镀锌圆钢接地极焊接为一个整体。接地体的埋设深度为-0.8米。部分接地装置采用基础桩基内Φ20的钢筋做为接地体并用40×4热浸镀锌扁钢焊接引至配电箱处做重复接地。接地电阻均符合规范规定小于10Ω。
6、设计防雷装置：
基槽内塔吊的防雷接地及塔吊上的电气设备共用一套接地系统，即利用槽内桩基内的Φ20的钢筋做为接地体并用40×4热浸镀锌扁钢焊接引出与塔吊焊为一个整体。其接地电阻值均符合规范规定的小于4Ω。
7、防护措施：
5.1本工程施工用电供电方式为TN—S系统供电，采用聚氯乙烯绝缘铠装电力电缆和聚氯乙烯绝缘橡皮护套电缆供电，铠装电力电缆埋地敷设。埋设深度为-0.7米，电缆上下分别铺设5cm厚细沙并盖砖，然后回填细土夯实。并在地面上做出标记。施工用电执行《建设工程施工现场供用电安全规范》（JGJ46-2005）的要求标准。
5.2现场小型机具和手持电动工具均采用漏电保护。
供电顺序为：箱变低压柜内出线开关→B箱→C箱→用电设备，线路首端、中间及末端均做重复接地，B箱下设C箱，C箱向各流动配电箱供电。各箱内配置可视开关“一机一闸、一空一漏、其中B箱设置一级漏电，C箱设置二级漏电。设备专用箱设置三级漏电，整个系统采用三级及以上配电逐级保护的供电方式。
8．施工技术要求
8.1 本工程按JGJ46-88《施工现场临时安全用电技术规范》的有关规定进行施工。
8.2 一至三级配电箱符合北京市有关临时用电管理规定的三相五线制.
8.3一至二级配电箱设接地装置做为PE线重要接地极，要求接地电阻R≤10Ω。
8.4塔吊及井架的防雷接地极利用接地网做接地装置,要求接地电阻R≤4Ω。
8.5由一级箱接至二级箱的线路采用铠装(五芯)电力电缆埋设,则埋地深0.6m，并应在电缆上下各均匀铺设50mm厚细砂,然后覆盖砖等硬质保护层。要求电缆经过施工大门，或建筑物临建，或施工循环道路时埋地0.6m以下敷设,设并穿铁管(铁管内径不小于1.5倍电缆直径),引出地面电缆加1.8m高的塑料管(塑料管内径不小于1.5倍电缆直径), 塑料管埋深不小于20cm,埋地电缆距地下其它管路不小于1.0m的距离,并在电缆上方设置明显的电缆标志桩。
8.6固定式电箱,其箱下底与地面的垂直距离应大于0.6～0.8m,配电箱及电缆均要求购买合格产品。
8.7与电气设备相连的保护零线应为截面不小于2.5㎜2的绝缘多股铜线。保护零线的统一标志为绿/黄双色线。在任何情况下不准使用绿/黄双色线作为负荷线。
8.8所有配电箱、开关箱在使用过程中必须按照下述操作顺序.
(1)送电操作顺序:总配电箱 —分配电箱—开关箱,
(2)停电操作顺序为:开关箱—分配电箱—总配电箱(出现电气故障的紧急情况除外)
9、临时用电系统安全运行措施.
9.1安全技术措施
9.1.1电气防护措施
1) 开关箱与配电箱的距离不得超过30m，开关箱与其它所控制的固定设电气设备相距不得超过3m。
2) 一级配电箱周围应设置围栏并可靠接地。一级配电箱下砌30㎝高的基础，地面硬化找坡，以利排水，固定牢靠，防水防雨，配电箱统一编号，并设醒目的运行操作标识箱体支架和活动箱门与箱体用不小于20mm2铜质编织软件可靠连接。
3) 为了在发生火灾等紧急情况时，能保证现场照明不中断配电箱内的动力开关与照明开关必须分别至总配电箱的断路器回路上。
4) 开关箱由配电箱配电，设置垂直稳定。注意开关箱内的用电设备不许一闸多机，控制塔吊设备应有专用的开关箱，严禁一个开关电器两台以上的用电设备（含插座）。
5) 配电箱及开关箱内的开关电器额定值与动作整定值，应与配电系统相匹配。
6) 施工中各种用电设备外壳（正常情况下不应带电）均应做接零保护。
7) 现场使用的配电箱，要分级设置，整齐、层次分明，并符合国家标准。
8) 电焊机必须设专用箱和漏电保护器，电焊机外壳完整，一次线长度不超过3m，二次线长度不大于30m，与电焊机连接时必须有线鼻子。二次线必须使用专用铜芯缆线，不允许其它金属物代替，焊把无破损、绝缘良好。电焊机进入地基坑内或作业楼内时，必须集中放置，统一设置护栏。
9) 凡潮湿场所（如地下室）楼梯口、外用井架平台、及标志灯均采用36V电压照明。
9.1.2电气防火措施
1) 贯彻执行“以防为主,防消结合”的方针,认真执行北京市的规定及相应的法规制度.
2) 施工现场的用电线路,用电实施使用安装,必须符合安全操作规格,严禁任意拉接电线。
3) 经常检查可能引起火花、短路、发热和绝缘损坏的线路，并立即修复。
4) 电线穿过墙壁或与其它建筑物有接触时，必须穿放大套管。
5) 贮有易燃物的库房内，应采用防爆灯具，所有线路必须穿入管内，不允许使用超过60W的自然灯的做照明。
6) 现场使用的电气材料必须符合国家规定的防火等级要求。
7) 使用碘钨灯做照明时，安装高度必须符合要求，距易燃物必须保持足够的安全距离，并安装牢固。
8) 配电箱集中的地方及易发生火情的点，必须配备足够的专用灭火器具，并成立防火领导小组，设立醒目标志，告示牌。
9.1.3 强电进楼安全措施
1) 电源电缆从侧进线,必须预留临电进线孔,进楼电缆应穿管保护,金属管要做保护接地,管口要有护口.
2) 电源线垂直设置,要制作电缆支架,用蝶式绝缘子将电缆固定.
3) 楼内使用的带电线路,要沿顶板或墙壁架空铺设,并与金属有绝缘措施,不得沿地面明铺设,严禁使用塑料软线。
4) 主体结构进入装修阶段后,因为本建筑群仅2-4层结构,在一个楼内设1个二级配电箱。(户内式箱结构)
5) 一级配电箱,箱内闸具标明用途。
6) 楼内用电设备，必须配备单独开关箱，开关箱中设漏电保护器，严禁一闸多机，流动设备需做好防护。
7) 楼内单独照明设备回路，选用电压为220V的灯具，距地面应达到2.4m,楼梯间、地下室阴暗潮湿处应采用36V照明灯。
8) 施工人员，应自觉遵守工地用电管理制度，不违章接线，不使用外壳带电运转的设备，在使用一类手持电动工具与移动工具时要戴好绝缘手套。
9) 电工要每日对楼内闸箱、电缆、电动设备进行检查，发现隐患及时消除，保证工地安全。
9.1.4临时用电系统的使用，管理和维护
1). 坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。
2). 施工现场的配电设施要坚持维修制度,每周至少进行一次安全检查,对检查中发现的问题和隐患定人、定措施、定时间进行解决和整改。
3). 应保持配电线路和配电箱、开关箱内电缆、导线对地绝缘良好， 不得破损，硬伤、带电体裸露、电线受挤压腐蚀、漏电隐患，以防事故发生。
4). 工地所有配电箱都要不断巡查，是否具备“六有”要求，缺少的或是调换回路的必须即时补给并标明。
5). 配电箱要做到“六有”在现场施工，当停止作业一小时以上时应将动力开关箱断电上锁。
6). 检查和操作人员必须按规定穿、戴绝缘鞋，手套，必须使用电工专用绝缘工具，并2人以上进行操作。
7). 平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污，被金属锐器划破绝缘体，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。
8). 扑灭电器火灾时，应使用绝缘性良好的灭火剂，如干粉灭火器、二氧化碳灭火器，1211灭火器等，严禁直接用导电的灭火剂进行喷射。例如：使用喷射水流、使用泡沫灭火器等灭火。
9). 线路埋地铺设时要按“电气验收规范”要求进行,并做好埋地隐检记录,电缆埋设沿线设标志.线路垂直时,必须设可靠支点.手动工具、移动设备电缆不得有接头。
10、安全组织措施
10.1临时用电安全管理制度
1). 现场临时供电设施统一由项目经理部管理。
2). 经理部设一名安全用电技术负责人。
3). 电气操作及维修人员必须持证上岗。严禁无证人员私自接、拆电气设备和线路。
4). 经理部电气技术负责人必须在作业前向电气工长进行安全技术交底。
5). 电气工长必须对管辖区域内的电气使用人员，做好安全技术交底。杜绝私自接线和毁坏电气设备的行为。严禁用不合格的开关及熔体代替有故障的开关或熔断器。
6). 现场临时用电设施必须经验收合格后方可使用，每周进行一次检查。手持式用电设备地线应在移动电缆芯内，
截面≥1.5㎜2，停电1小时以上时，开关箱、配电箱必须上锁。
7） 经理部每半月要组织一次全现场的安全用电检查，发现隐患要定人、定时、定措施及时整改，并做好记录。
8） 要积极配合作业人员做好维修，值班。临时供电工作的同时做好电缆、配电箱、设备的绝缘遥测及记录。漏电器（每半月一次）的试验记录。接地极（重复接地、防雷接地）的电阻测试及记录。做好维修工作记录和电工值班记录。工地要做好塔吊重复接地，并做好隐检记录和电缆铺设方式的隐检记录。
9） 使用I类工具和移动设备人员必须戴好绝缘手套。
10） 项目经理部要建立完善所有有关临时用电停、送电制度，相关资料，文件并存档。
10.2现场机械动力系统及电工岗位责任制
1). 对机电起重、砼泵、焊机等设备的安全进行负责，并认真贯彻执行安全操作规程和施工方案。
2). 对所有机械设备要具有出厂合格证书及完整的技术资料，使用前要制定出安全操作规程。
3). 对机电起重设备的操作人员进行定期培训考核并签发作业合格证，要求持证上岗。机械设备要有专人负责，定期维修保养。
4). 负责现场机械的验收工作，验收合格后方可交付工人使用。
5). 对违章作业人员进行监督处理，落实隐患整改。发生事故和险情要积极参加抢救、排险。尽量大能力防止事帮和险情的扩大。并参加事故的调查、分析、弄清原因，明确责任。
6). 电工岗位责任
a. 认真学习，严格执行安全用电的技术操作规程、制度、规定和决定。
b. 熟悉临时用电方案，并严格贯彻执行。
c. 在主管人员指导下，做好进场电气设备，用电设备的验收，并做好记录，熟悉用电安全规程、规范并认真执行。
d. 标注干线路走向标志，并坚持定期巡检，保证完整。
e. 定期定地巡查、检修、落实隐患整改，并做好记录。
f. 积极参加用电重大故障排除，排险及抢救工作。
g. 履行好维护职能，为施工班组安全用电服务。
h. 要在墙上张贴岗位责任制及现场平面图。
10.3 人员配制
1). 项目经理部设电气工程师、技术员负责安全技术档案的建立与管理。
2). 设置临电维修、操作电工数量，负责填写临电记录和维护临电线路设备。
北京建工集团总承包部
2009.8.10
27
