关键工程质量验收标准流程图.doc

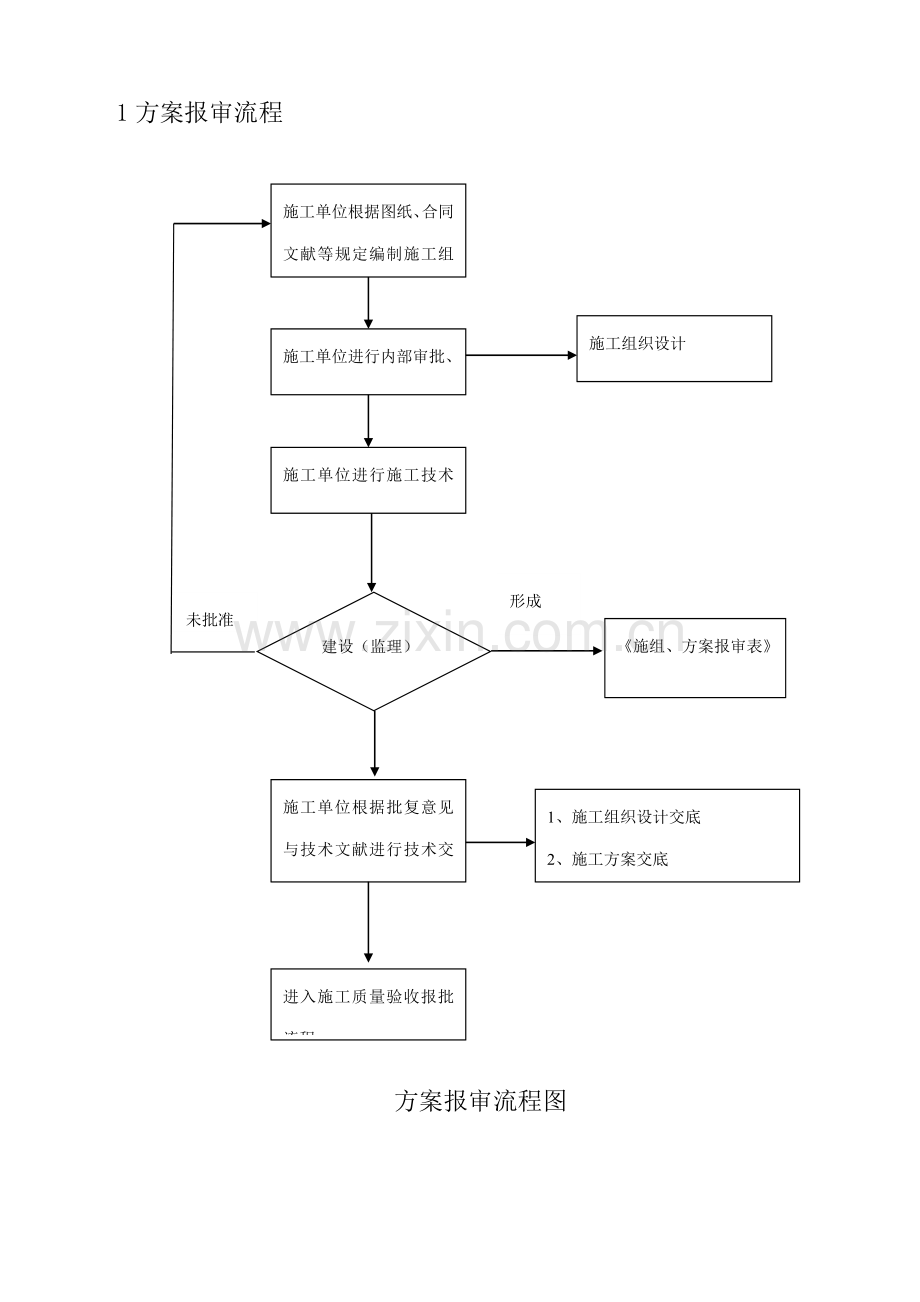

1方案报审流程

施工单位根据图纸、合同文献等规定编制施工组织设计、施工方案等
施工单位进行内部审批、手续齐全
施工单位进行施工技术文献报审
施工组织设计
施工方案
建设（监理）
单位批复意见
施工单位根据批复意见与技术文献进行技术交底
《施组、方案报审表》
1、施工组织设计交底
2、施工方案交底
3、分项工程施工技术交底
进入施工质量验收报批流程
未批准
形成
批准

方案报审流程图

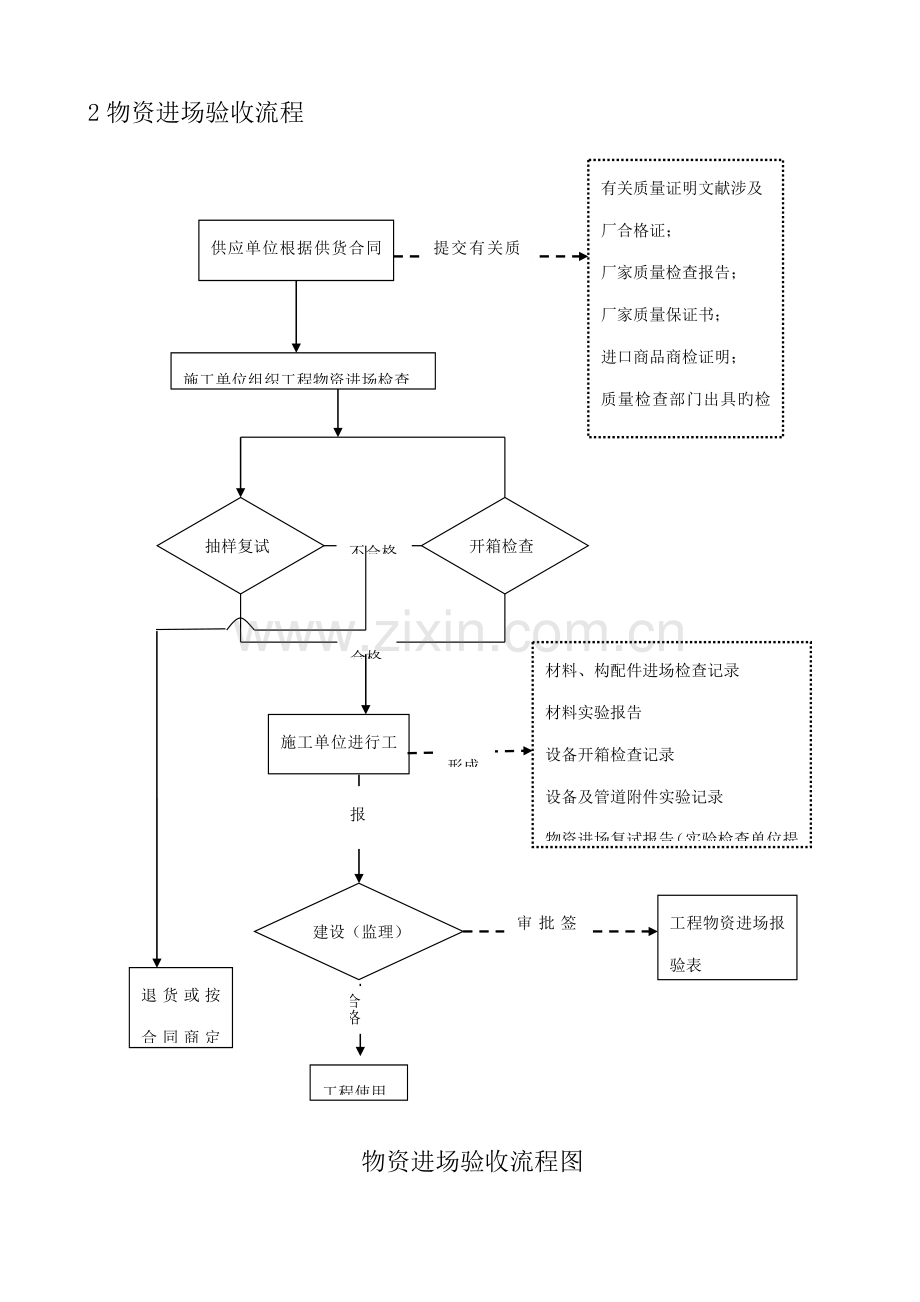

2物资进场验收流程
供应单位根据供货合同组织工程物资进场
施工单位组织工程物资进场检查
抽样复试
开箱检查
不合格
合格
施工单位进行工程物资进场验收
建设（监理）单位审核
工程使用
退货或按合同商定解决
报
送
合格
有关质量证明文献涉及
厂合格证；
厂家质量检查报告；
厂家质量保证书；
进口商品商检证明；
质量检查部门出具旳检查报告；
环保、消防部门出具旳承认文献等。
注：提交旳质量证明文献
应由供求双方事先商定。
提交有关质量证明文献
材料、构配件进场检查记录
材料实验报告
设备开箱检查记录
设备及管道附件实验记录
物资进场复试报告（实验检查单位提供）
形成
审批签认形成
工程物资进场报验表

物资进场验收流程图
施工单位根据图纸、规范、方案、交底等组织施工
施工单位负责进行过程质量控制检查、检查
施工完毕，施工单位自检
监理（建设）单位组织检查批质量验收
施工单位进入下一道工序施工
按规范、方案等形成如下资料：
施工测量记录
施工物资资料
施工记录
施工实验记录等
《 检查批质量验收登记表
形成
形成
整治
不合格
不合格
3检查批质量验收流程

检查批质量验收流程图

同一分项工程检查批施工完毕并验收通过
（第1个）
同一分项工程检查批施工完毕并验收通过
（第2个）
同一分项工程检查批施工完毕并验收通过
（第n个）
施工单位自检
监理（建设）单位组织施工单位进行分项工程质量验收
下一种分项工程质量验收流程
《　　分项工程质量验收登记表》《分项／分部工程施工报验表》
同一分项工程所有检查批完毕
合格，报监理
形成
4分项工程质量验收流程

分项工程质量验收流程图
同一子分部工程检查批施工完毕并验收通过
（第1个）
同一子分部工程检查批施工完毕并验收通过
（第2个）
同一子分部工程检查批施工完毕并验收通过
（第n个）
施工单位自检
监理（建设）单位组织施工单位进行子分部工程质量验收
下一种子分部工程质量验收流程
《　子分部工程质量验收登记表》《分项／分部工程施工报验表》
同一子分部工程所有检查批完毕
合格，报监理
形成
子分部工程验收文献
施工管理资料
施工技术资料
施工测量资料
施工物资资料
施工记录
施工实验记录
子分部工程质量验收记录
形成
5子分部工程质量验收流程

子分部工程质量验收流程图

6分部工程质量验收流程
同一分部工程检查批施工完毕并验收通过
（第1个）
同一分部工程检查批施工完毕并验收通过
（第2个）
同一分部工程检查批施工完毕并验收通过
（第n个）
施工单位自检
监理（建设）单位组织施工单位进行分部工程质量验收
下一种分部工程质量验收流程
《　分部工程质量验收登记表》《分项／分部工程施工报验表》
同一分部工程所有检查批完毕
合格，报监理
形成
分部工程验收文献
施工管理资料
施工技术资料
施工测量资料
施工物资资料
施工记录
施工实验记录
分部工程质量验收记录
形成

分部工程质量验收流程
7单位工程质量验收流程
单位工程质量验收流程图
