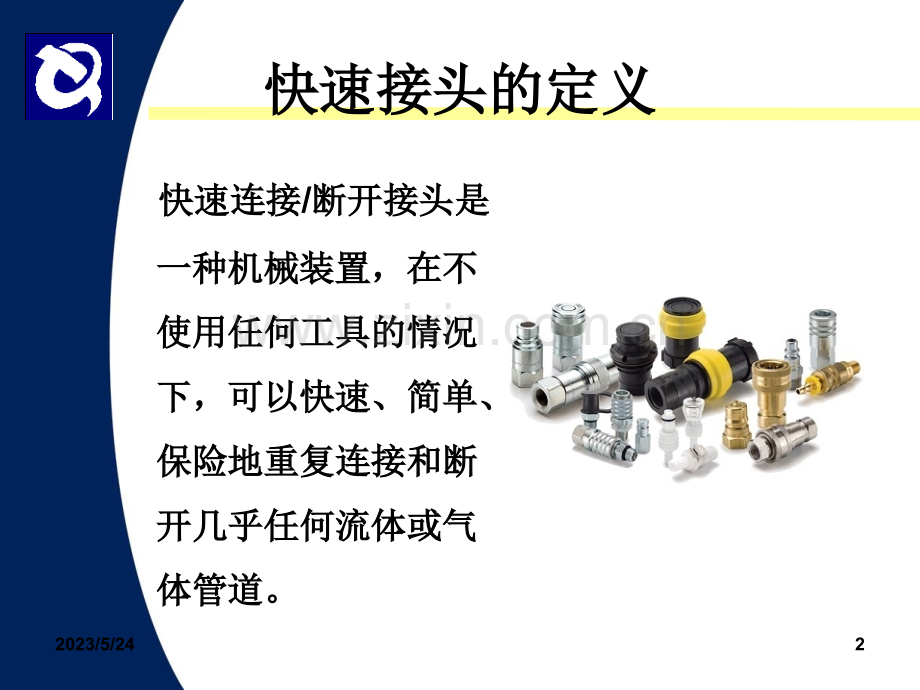

快速接头基本知识2023/5/241快速接头的定义快速接头的定义快速连接快速连接/断开接头是断开接头是一种机械装置，在不一种机械装置，在不使用任何工具的情况使用任何工具的情况下，可以快速、简单、下，可以快速、简单、保险地重复连接和断保险地重复连接和断开几乎任何流体或气开几乎任何流体或气体管道。体管道。2023/5/242竞争对手竞争对手1.NITTO-KOHKI2.STAUBLI3.FASTER4.SNAP-TITE5.COLDER2023/5/243快速接头基本知识快速接头基本知识-术语术语接头接头:又名承插、阴端、连接件、接头体、内螺纹管接件和凹管接件等螺纹短节螺纹短节:又名堵头、阀杆、凸形头、连接件、阳螺纹管接件、探头、阳管接件等密封件密封件:又名 O 型圈、弹性圈、衬垫、垫圈球体球体:接头总成的主要部件阀总成阀总成:通常由阀、密封件、弹簧和阀扣环组成。2023/5/244快速接头基本知识快速接头基本知识-术语（续）术语（续）快速接头快速接头:又叫快速接头装置、快速接头、快速连接接头、快速断开、快速操作接头和快速接件套筒套筒:包含锁定装置（锁定球）的设备套筒防护套筒防护:又名拖动防护或钩伤防护。某些接头球体前面的保护性环管接件管接件:用于连接软管接头或设备的转接头部件或软管头转接头2023/5/245带阀的快速接头可能导致系统出现压降。在介质流经内部阀时，这些内部阀就像是河流中的石头，会导致介质流中发生“动荡”这会导致压强的些许损失，该损失可以“压降”或 psid 为单位测量组件前后的压强用前面的压强减去后面的压强=psid快速接头基本知识快速接头基本知识-压降压降2023/5/246快速接头的类型单截止快速接头单截止快速接头(SSO)有一个阀，位于内螺有一个阀，位于内螺纹接头纹接头/接头端接头端主要用于气动，有些主要用于气动，有些用于水用于水2023/5/247快速接头的类型快速接头的类型双截止快速接头双截止快速接头(DSO)有两个阀，一个位于内螺纹接头/接头端，另一个位于外螺纹接头端主要用于液压2023/5/248快速接头的类型快速接头的类型直通快速接头直通快速接头无阀主要用于水，或要求全速流动的其他应用2023/5/249快速接头的类型快速接头的类型手动快速接头手动快速接头必须手动卸下接头上的套筒方可连接或断开螺纹短节。通常需要两只手。2023/5/2410快速接头的类型快速接头的类型快插式快速接头快插式快速接头快插式快速接头用一只手就可以操作。只需将螺纹短节推入接头承插，就可完成连接。要断开连接，必须手动卸下套筒才可以取下螺纹短节。2023/5/2411快速接头基础知识快速接头基础知识S.T.A.M.P.S.T.A.M.P.：S尺寸尺寸T温度温度A应用应用M介质介质P压力压力2023/5/2412快速接头基础知识快速接头基础知识S.T.A.M.P.：尺寸尺寸:1.需要什么尺寸的快速接头？需要什么尺寸的快速接头？2.（尺寸通常与软管尺寸相同）（尺寸通常与软管尺寸相同）3.需要什么样的端口连接？需要什么样的端口连接？2023/5/2413快速接头基础知识快速接头基础知识S.T.A.M.P.S.T.A.M.P.：温度温度温度温度:介质温度和环境温度是多少？介质温度和环境温度是多少？介质温度和环境温度是多少？介质温度和环境温度是多少？应用应用应用应用:1.1.对快速接头的功能性要求是什么？应用为静对快速接头的功能性要求是什么？应用为静对快速接头的功能性要求是什么？应用为静对快速接头的功能性要求是什么？应用为静态还是动态？态还是动态？态还是动态？态还是动态？2.2.应用中是否需要在承受压力的情况下连接和应用中是否需要在承受压力的情况下连接和应用中是否需要在承受压力的情况下连接和应用中是否需要在承受压力的情况下连接和断开快速接头？断开快速接头？断开快速接头？断开快速接头？3.3.是否需要一个业内可互换的快速接头？是否需要一个业内可互换的快速接头？是否需要一个业内可互换的快速接头？是否需要一个业内可互换的快速接头？4.4.应用是否考虑空气杂质和流体损耗问题？应用是否考虑空气杂质和流体损耗问题？应用是否考虑空气杂质和流体损耗问题？应用是否考虑空气杂质和流体损耗问题？2023/5/2414快速接头基础知识快速接头基础知识S.T.A.M.P.介质 什么密封件和主体材料与系统的流体兼容？压力1.应用的最大工作压力是多少？2.应用可承受的最大压降是多少？2023/5/2415气动快速接头的应用气动快速接头的应用软管卷轴注塑装配线救生索工厂气动空气工具呼吸空气2023/5/241660 系列应用系列应用常规工业应用汽车应用工厂机器生产设备2023/5/24176600 系列应用系列应用常规工业应用常规工业应用汽车应用汽车应用自卸卡车自卸卡车废物处置废物处置采矿采矿铺沥青铺沥青造纸厂造纸厂钢铁冶炼钢铁冶炼建筑建筑2023/5/24186100 系列应用货车和非公路应用拖车上的湿管垃圾压缩机路面压碎机工厂 MRO 液压系统钢铁厂油井钻探设备动力输出装置低温工程2023/5/2419AG 应用农业设备林业设备移动设备钢厂机器草坪设备联合收割机钻井工具2023/5/2420高压应用油田设备水下连接实验台救援设备（救生颚）卷边机高压动力装置千斤顶建筑铁路2023/5/2421直通接头应用花园软管冲洗系统移动水箱管道冲模高压清洗机仅用于中低等压力的液压应用2023/5/2422畅想网络Imagination Network感谢观看！文章内容来源于网络，如有侵权请联系我们删除。2023/5/2423
