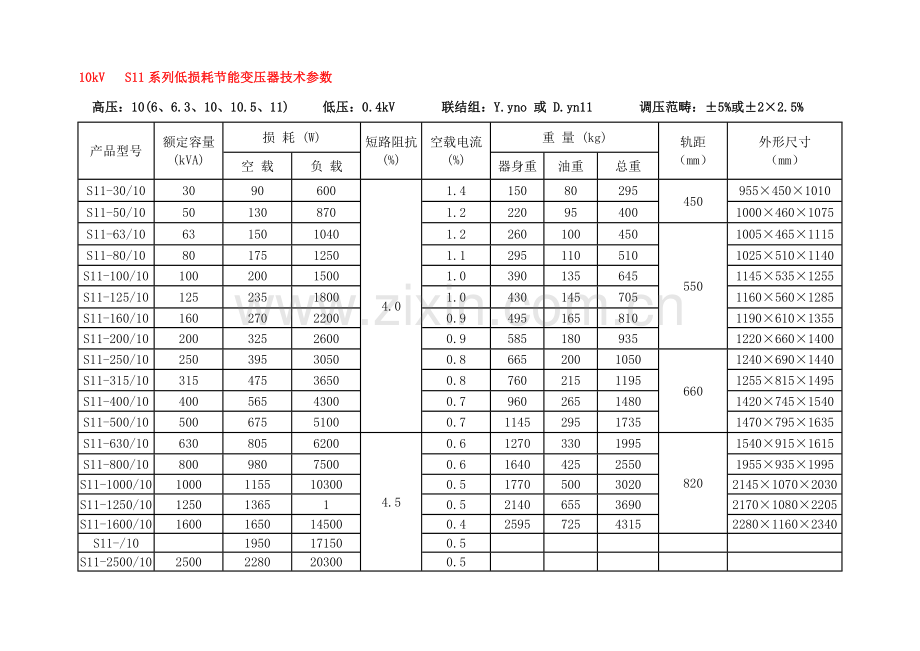

10kV S11系列低损耗节能变压器技术参数高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或 D.yn11 调压范畴：±5%或±2×2.5% 产品型号额定容量 (kVA) 损耗 (W) 短路阻抗 (%) 空载电流 (%) 重量 (kg) 轨距（mm）外形尺寸（mm）空载负载器身重油重总重 S11-30/10 30 90 600 4.0 1.4 150 80 295 450 955×450×1010 S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075 S11-63/10 63 150 1040 1.2 260 100 450 550 1005×465×1115 S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140 S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255 S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285 S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355 S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400 S11-250/10 250 395 3050 0.8 665 200 1050 660 1240×690×1440 S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495 S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540 S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635 S11-630/10 630 805 6200 4.5 0.6 1270 330 1995 820 1540×915×1615 S11-800/10 800 980 7500 0.6 1640 425 2550 1955×935×1995 S11-1000/10 1000 1155 10300 0.5 1770 500 3020 2145×1070×2030 S11-1250/10 1250 1365 1 0.5 2140 655 3690 2170×1080×2205 S11-1600/10 1600 1650 14500 0.4 2595 725 4315 2280×1160×2340 S11-/10 1950 17150 0.5 S11-2500/10 2500 2280 20300 0.5 10kV级S9系列和S9-M系列无励磁调压配电变压器技术参数 SC（B）9干式变压器性能参数、外形及安装尺寸：型号性能参数尺寸重量kg 阻抗电压 Uk% 空载损耗 W 负载损耗W （120℃）空载电流 I0% 噪音dB 外形尺寸 L×B×H L1mm L2mm L3mm B1mm B2mm SC9-100 4 450 1600 2.0 42 1100×710×1000 660 660 320 310 250 600 SC9-125 530 1950 1.9 42 1160×710×1095 660 660 350 310 250 690 SC9-160 610 2250 1.9 43 1200×710×1095 660 660 370 315 255 790 SC9-200 700 2670 1.8 43 1240×870×1165 820 820 370 315 228 920 SC9-250 810 2910 1.8 45 1280×870×1185 820 820 395 325 235 1080 SC9-315 990 3680 1.8 46 1320×870×1285 820 820 410 338 250 1480 SCB9-400 1100 4220 1.8 47 1480×870×1365 820 820 435 340 250 1720 SCB9-500 1305 5170 1.8 48 1540×870×1420 820 820 435 345 255 1920 SCB9-630 1500 6200 1.6 49 1550×870×1610 820 660 490 368 300 2210 SCB9-630 6 1460 6310 1.6 50 1580×870×1425 820 820 490 378 305 2250 SCB9-800 1710 7370 1.6 51 1650×1120×1540 1070 1070 510 382 305 2650 SCB9-1000 1990 8610 1.4 51 1690×1120×1660 1070 1070 545 385 310 2960 SCB9-1250 2350 10260 1.4 52 1720×1120×1780 1070 1070 555 410 315 3375 SCB9-1600 2755 12420 1.4 53 1740×1120×1920 1070 1070 570 430 335 4640 SCB9- 3735 15300 1.2 53 1760×1120×2050 1070 1070 575 440 335 4768 SCB9-2500 4500 18200 1.2 54 1800×1120×2140 1070 1070 600 445 340 6650 SC(B)10干式变压器性能参数、外形及安装尺寸：型号性能参数尺寸重量kg 阻抗电压 Uk% 空载损耗 W 负载损耗W （120℃）空载电流 I0% 噪音 dB 外形尺寸 L×B×H L1mm L2mm L3mm B1mm B2mm SC10-100 4 400 1570 1.8 42 1120×710×1020 660 660 320 310 250 630 SC10-125 470 1840 1.6 42 1180×710×1060 660 660 350 310 250 730 SC10-160 540 2130 1.6 43 1220×710×1110 660 660 370 315 258 810 SC10-200 620 2520 1.6 43 1260×870×1185 820 820 370 315 228 950 SC10-250 720 2750 1.6 45 1300×870×1200 820 820 395 325 255 1110 SC10-315 880 3470 1.4 46 1340×870×1300 820 820 410 338 255 1260 SCB10-400 980 3990 1.4 47 1500×870×1385 820 820 435 340 255 1550 SCB10-500 1160 4880 1.4 48 1560×870×1440 820 820 435 345 305 1750 SCB10-630 1340 5870 1.2 49 1570×870×1620 820 660 490 368 300 1900 SCB10-630 6 1300 5960 1.2 50 1600×870×1440 820 820 378 310 490 1880 SCB10-800 1520 6950 1.2 51 1670×1120×1560 1070 1070 510 382 310 2180 SCB10-1000 1770 8130 1.0 51 1700×1120×1680 1070 1070 545 385 315 2620 SCB10-1250 2090 9690 1.0 52 1740×1120×1800 1070 1070 555 410 320 2910 SCB10-1600 2450 11730 1.0 53 1760×1120×1940 1070 1070 570 430 340 3930 SCB10- 3320 14450 0.8 53 1780×1120×2070 1070 1070 575 440 345 4230 SCB10-2500 4000 17170 0.8 54 1820×1120×2160 1070 1070 600 445 350 5230
