室内采暖管道及配件安装关键工程质量检验表.doc

室内采暖管道及配件安装工程质量检查表
GB50242-

050501

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行原则名称及编号

施工质量验收规范规定
施工单位检查评估记录
监理(建设)单位验收记录
主控项目
1
管道安装坡度
第8.2.1条

2
采暖系统水压实验
第8.6.1条

3
采暖系统冲洗、试运营和调试
第8.6.2条、第8.6.3条

4
补偿器旳制作、安装及预拉伸
第8.2.2条、第8.2.5条
第8.2.6条

5
平衡阀、调节阀、减压阀安装
第8.2.3条、第8.2.4条

一般项目
1
热量表、疏水器、除污器、等安装
第8.2.7条

2
钢管焊接
第8.2.8条

3
采暖入口及分户计量入户装置安装
第8.2.9条

4
管道连接及散热器支管安装
8.2.10,8.2.11,8.2.12,8.2.13,
8.2.14,8.2.15

5
管道及金属支架旳防腐
第8.2.16条

6
管道安装容许偏差
横管道纵、横方向弯曲（mm）
每m
管径≤100mm
1

管径>100mm
1.5

全长（25m以上）
管径≤100mm
≯13

管径>100mm
≯25

立管垂直度（mm）
每m
2

全长（5m以上）
≯10

弯管
椭圆率
管径≤100mm
10%

管径>100mm
8%

折皱不平度(mm)
管径≤100mm
4

管径>100mm
5

7
管道保温容许偏差
厚度
+0.1δ
-0.05δ

表面平整度(mm)
卷材
5

涂料
10

施工单位检查评估成果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日

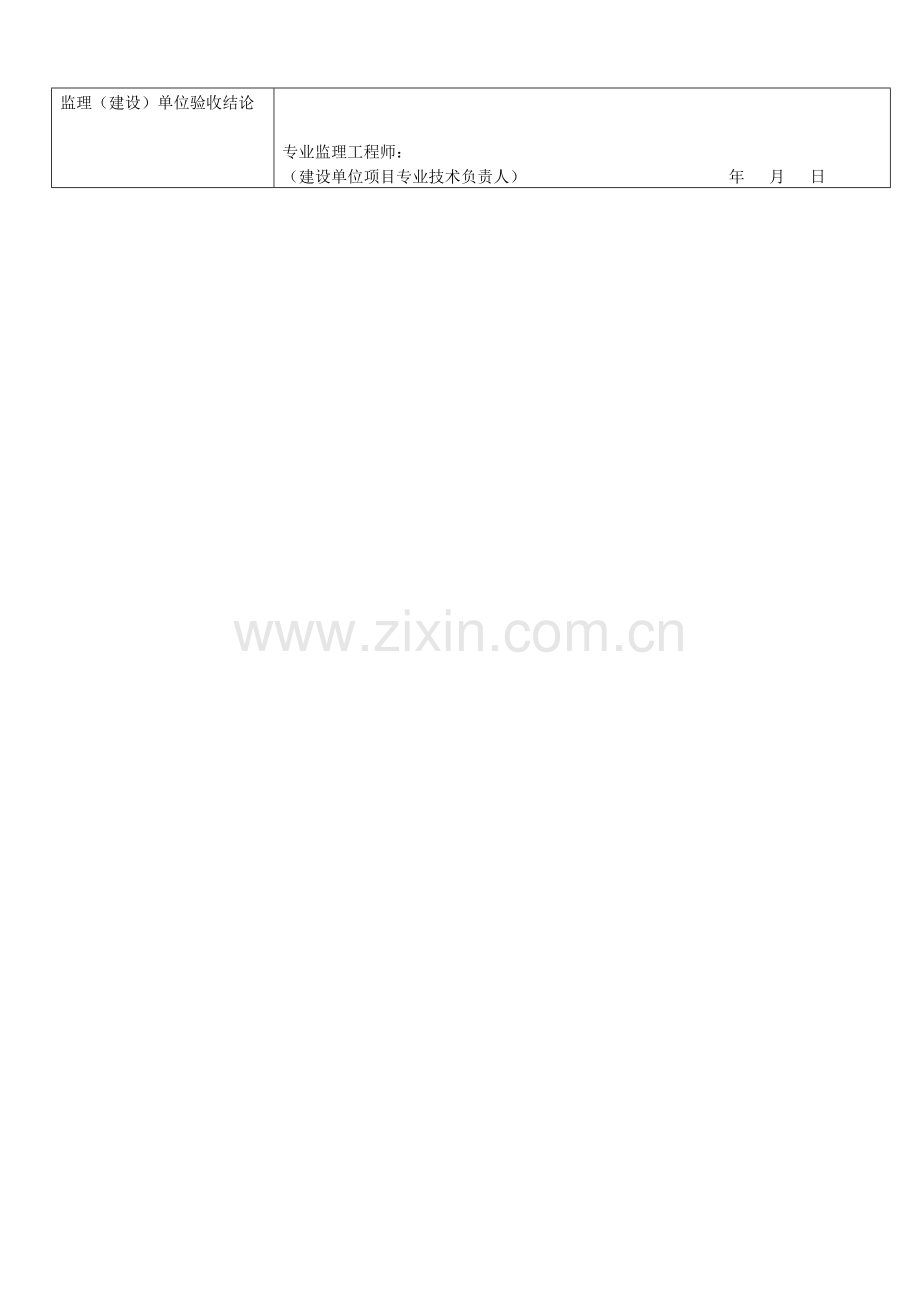

监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
