工业园区智能化系统设计方案V1.0PPT学习课件.ppt

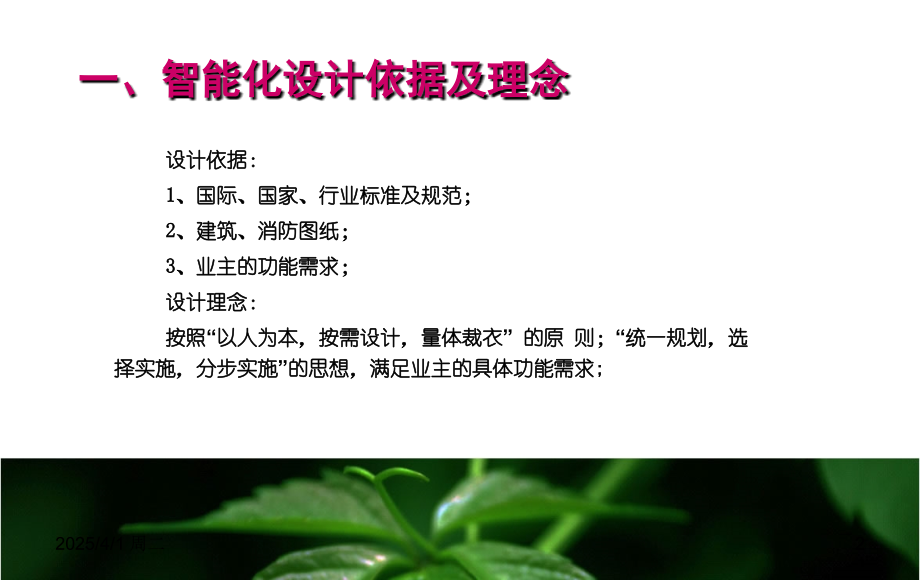

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/2/20,#,北京同仁堂科技发展（唐山）有限公司 建筑智能化系统技术方案,1,2025/4/1 周二,一、智能化设计依据及理念,设计依据：,1,、国际、国家、行业标准及规范；,2,、建筑、消防图纸；,3,、业主的功能需求；,设计理念：,按照,“,以人为本，按需设计，量体裁衣,”,的原 则；,“,统一规划，选择实施，分步实施,”,的思想，满足业主的具体功能需求,;,2,2025/4/1 周二,建 筑 智 能 化 系 统 技 术,视频监控系统,周界报警系统,停车场系统一卡通系统,访客系统,LED,大屏显示系统,3,二、智能化设计系统介绍,智能化系统各系统介绍：,1,）、,视频监控系统：对整个厂区（包括：围墙及道路）进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统，配合周界报警系统使用,。,2,）、,停车场计算机管理系统（,PARKING,）：在车辆通道设置路闸，控制并记录车辆的进出。,3,）、,周界报警系统：,由,于园,区占地面积较大，围墙距离较远，为保证系统的可行性和可靠性，本案采用主动红外对射做前端探测器，系统架构采用适合较远布线距离的双总线模式。同时结合使用计算机与报警控制主机直连，通过专用软件直接监视报警系统的运行情况,。,4,）、,访客系统：,智能访客管理系统及门卫登记设备，可以安全可靠地进行来访人员管理，不仅可以保障单位的安全，更可以提高单位的水平和形象。,5,）、,大屏幕信息显示系统：有单色、双色和全彩之分。单、双色只能显示文字和简单的图形，全彩色屏可以播放视频图像甚至电视节目，室内较小面积的显示可以用等离子电视代替，效果并不差。,4,2025/4/1 周二,智能化设计系统介绍,6,）、,一卡通与门禁控制系统：卡内记录有详细的员工信息，员工可以凭卡出入厂区及考勤，凭卡吃饭，凭卡在厂区内的小店购物、消费等，这样员工手持一张卡片即可通行整个园区。,5,2025/4/1 周二,三、本方案工程概况,本厂区包含：,1,号,、,2,号中实验楼、,3,号库房、,4,号液体制剂车间、,5A,、,5B,中药提取车间、,6,号试剂库、,7,号锅炉房、,8,号污水处理站、,9A,、,9B,消防泵房、,10,号预留库房、,11,、,12,、,13,、,14,号预留厂房；,在本方案设计中，我们将着眼整个园区考虑，主要设计如下几个子系统，在综合管路的设计上尽量考虑全面，对其他子系统做适当预留。,6,2025/4/1 周二,四、本方案设计内容,工业园,F,区,-,泰嘉园弱电智能化系统工程设计范围,北京同仁堂科技发展（唐山）有限公司建筑智能化系统技术方案,视频监控系统,周界报警系统,停车场系统一卡通系统,访客系统,LED,大屏显示系统,7,2025/4/1 周二,1,.视频监控系统,系统组成,系统包括视频监控摄像机、编解码器、硬盘存储录像机、硬盘、光电缆、管道等。,监控中心设置在,1#,中试楼,1,楼的消控中心，所有视频图像集中至监控中心，在门卫室设置分控点，并授予权限，门卫可调看授权指定部份视频监控图像。,录像资料的保存时间按一个月设计，超出自动覆盖。可增加硬盘扩大容量，延长保存周期。,录像方式多样：可手动，可定时，可按活动区域自动侦测。,8,2025/4/1 周二,矩阵切换主机,主控键盘,监视器,电视墙,录像机,R,多媒体图形,工作站,十六画面处理器,解码器,半球型摄像机,云台式摄像机,定焦式摄像机,一体化摄像机,前端设备,中控室,视频监控系统-系统示意图,9,监控中心效果图,10,2025/4/1 周二,周界报警系统,周界报警系统实现,报警联动功能，,发出报警信号,闭路电视系统自动摄像，,安保中心的主监视画面,也同步跟踪,保安可根据系统报警提示,赶往现场处理,2,、周界报警系统,11,周界报警系统-设备示意图,12,2025/4/1 周二,3,、智能一卡通管理系统,本系统主要为方便物业管理、提高厂区的安全性而设计，系统是一套集卡证制作、人员管理、考勤、门禁、电子消费为一体的综合管理系统，采用非接触式的自动感应,IC,卡。,13,2025/4/1 周二,一卡通系统,每个厂区都有其本身的特点，对于,北京同仁堂科技发展（唐山）有限公司,，我们并不盲目地追求一卡通用的结果，而是根据各应用环节的最好解决方案的需求来定为采用的技术手段，我司设计一卡通系统时，对其厂区的分析和其各个部门的需求，考虑了以下,5,个子系统：,14,智能一卡通管理系统,1,、门禁系统：厂区的主要出入口设置门禁系统；门禁系统需预留足够的扩展容量，以便日后扩展。,2,、停车场管理系统：设置远距离读卡系统，在出入口设置一套一进一出的管理系统。,3,、消费系统：在餐厅设置,POS,机，进行刷卡消费,4,、考勤系统：利用厂区的出入口作为员工考勤点，对厂区出入人员的进行考勤管理。,5,、厂区重要部位设置巡更点，主要对保安人员进行管理与考核。本方案放在安全防范系统中描述。因考勤与消费系统功能单一，结构相对简单，在此不做赘述。本方案着重描述门禁与停车场系统。,15,2025/4/1 周二,门禁系统设计范围,1,、出入口控制系统应根据对区域划分的要求，在出入口、实验室等处配置出入口控制系统；,2,、应有可靠的电源以确保系统的正常使用；,3,、应与消防报警系统联动，当发上火灾时应确保开启相应区域的疏散门和通道；,4,、以采用非接触式智能卡。,门禁管理系统,16,门禁系统,17,员工上、下班时，用,IC,卡进行考勤，每日的考勤记录会转变成电子文档转到计算机上，考勤软件会自动汇总和统计每一位职员的考勤情况，如迟到、早退、加班情况。,RS485,考勤管理系统,18,消费管理系统,-,食堂售饭系统,员工在内部食堂等消费场所，刷卡取代现金交易，方便又卫生。,19,4,停车场系统,智能停车场系统效果图,20,2025/4/1 周二,出,口,中央控制主机,入,口,电,感,线,圈,自动闸门机,读卡器,下行车道,停车处,上行车道,读卡器,自动闸门机,出票机,满位显,示灯箱,满,验票机,电,感,线,圈,电,感,线,圈,电,感,线,圈,中央收费站,智能停车场系统图,21,停车场管理系统采用全自动或半自动管理两大模式管理摄像机车牌识别、发票,/,验票机、车辆感应线圈、收费机等。同时系统自动对用户卡号及车辆进出场等记录,停车管理系统,22,系统设计,显示系统作为一整套工程化、系统化的高技术产品，它包括显示屏、控制及接口、计算机及外围设备、多种信号获取手段和完善的软件环境等部分，采用多媒体技术，强化功能软件支持、高亮度、高分辨率，能实现文本、图片、动画、视频、声音及其它信息的接收存储、管理和最终的显示播放，满足用户的各种需要,是一种全新室外传播媒体。,本方案在厂区的主出入口设置一块规格为,P16,尺寸为,6,平方米的双基色,(,红绿）,LED,显示屏。用于播放重要通知、情况介绍、欢迎词等，提升园区整体形象。,6,、,LED,大屏幕显示系统,23,2025/4/1 周二,LED,大屏幕显示系统,24,2025/4/1 周二,LED,大屏幕显示系统,25,2025/4/1 周二,消防与楼控、广播、大屏显示的联动,26,系统设计,室外管路规划,弱电线缆在室外通道，道路、绿化带、花坛等地下管道均采用优质栅格式塑料管（,PVC-U),。主干和支干管道采用人孔相连。线缆引进建筑（办公楼）通过手孔方式进入，手孔可直接布置于贴近办公楼进线管位置,1.5,米的位置。这样可以方便电缆引入建筑物，同时减少引入建筑物的钢管使用量，同时各系统的弱电室外管路按同沟同井设计，减少人行道、绿化带的手孔井盖。,综合管路系统,27,2025/4/1 周二,建议：机房、,UPS,及防雷系统,28,2025/4/1 周二,前面提到，,IT,机房的建设有其特殊的要求，如防尘、保温、防雷、除静电均有一定要求，所以,IT,机房装修要由专业公司施工。,机房、,UPS,及防雷系统,29,2025/4/1 周二,机房工程,30,机房建设包含如下几个方面：,精装修工程,电气工程（机房供配电、,UPS,）,通风工程（精密空调系统）,机房防雷接地保护系统,机房气体消防系统,机房、,UPS,及防雷系统,31,2025/4/1 周二,一、机房精装修,隔断工程,地面工程,门窗工程,天花吊顶工程,墙面饰工程,机房、,UPS,及防雷系统,32,2025/4/1 周二,33,二、机房电气工程,1,、机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电；,2,、用电设备作接地保护，并入土建大楼配电系统；,3,、机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；,5,、机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由,UPS,提供并按设备总用电量的,1.3,倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。,6,、机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于,300LUX,，事故照明亮度应大于,60LUX,。,7,、机房内的配电系统需考虑与应急照明系统的自动切换。,8,、机房电源进线正常时由市电供电,市电故障时由,UPS,供电，进线直接引入机房专用配电柜总输入开关。,9,、设计一个,UPS,配电箱，对机房的,UPS,电源进行配电，配电箱为机房专用标准配电箱，配备低压开关。箱内配备,UPS,电源备用回路，安装防雷保护器。,10,、机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大方。,机房、,UPS,及防雷系统,34,2025/4/1 周二,为智能化弱电及信息化系统提供不间断电源服务，并在外部电源断电的情况下使用,UPS,供电满负荷使用数小时。,机房网络,系统,监控系统,消防广播系统,智能卡系统,电话系统,市电供电,后备发电,机组供电,即使停电，,智能化系统,也能正常运行,不间断电源系统,35,三、机房空调系统,机房内设备的运行对环境的温度、湿度、洁净度都有严格的要求，故而要为机房设计专用精密空调系统。,精密空调相较普通空调而言：对室内温、湿度控制更加准确，洁净度高，是各类机房、实验室专用的空调机组。,机房、,UPS,及防雷系统,36,2025/4/1 周二,四、机房的防雷接地,机房内集中了大量微电子设备，而这些设备内部结构高度集成化,从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力下降。,感应雷侵入用电设备及计算机网络系统的途径主要有四个方面：交流电源,380V,、,220V,电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲等。为了确保机房设备及电脑网络系统稳定可靠运行，以及保证机房工作人员有安全的工作环境，根据我国及国际有关规范规定，机房设计需有安全可靠的防雷接地方案。,机房、,UPS,及防雷系统,37,2025/4/1 周二,五、接地处理：,1.,利用建筑物基础地作防雷地及电源地。现代建筑基础使用大面积钢筋绑扎，柱子主钢筋及四周墙体钢筋直通到达屋顶女儿墙防雷带。其接地电阻值一般都能满足,GB50057,94,的要求，即,4,。,2.,机房一般有四种接地形式，即：计算机专用直流逻辑地、交流工作地、安全保护地、防雷保护地。机房设计宜采用联合接地方式；接地电阻应小于欧姆。,3.,直流工作地在计算机机房内的布局，是作数字电路等电位地网（或逻辑接地接地网）。该网用铜排在活动地板下，依据计算机设备布局，纵横组成网格，配有专用接地端子，用编织软铜线以最短的长度与计算机设备相连。计算机直流地需用接地干线引下至接地端子。,机房、,UPS,及防雷系统,38,2025/4/1 周二,六、机房供配电防雷：,机房供配电防雷分为三级,一级防雷：配电柜电源进线处接大容通量的电源防雷器。变压器的机壳、低压侧的交流零线以及与变压器相连的电力电缆的金属外护层应就近接地。,二级防雷：,UPS,配电箱引出的三根相线及零线接电源防雷器，箱内交流零线不作重复接地。机房内所布放的交流供电线路中的中性线（零线），应采取绝缘导线。交流配电箱上的中性线（零线）汇集排应与机架的正常不带电金属部分绝缘。,三级防雷：使用专用的避雷电源插座。,机房内所有的交、直流用电及配电设备均应采取接地保护。交流保护接地线应从接地汇集线上专引，严禁采用中性线作为交流保护接地线。,机房、,UPS,及防雷系统,39,2025/4/1 周二,七、机房的气体消防,计算机房内配备了许多先进且昂贵的电子设备，一旦发生火灾事故，除了造成人员伤亡事故之外，对各设施及建筑物造成的损害也比一般区域（空间）严重得多，因此机房消防系统的设计显得相当重要。,机房区域应设置独立的温感、烟感探头及报警控制系统。,机房消防应采用专用的气体灭火控制系统。通常为七氟炳烷。,机房、,UPS,及防雷系统,40,2025/4/1 周二,谢 谢！,41,2025/4/1 周二,
