零配件与模板孔的配合间隙重点标准.doc

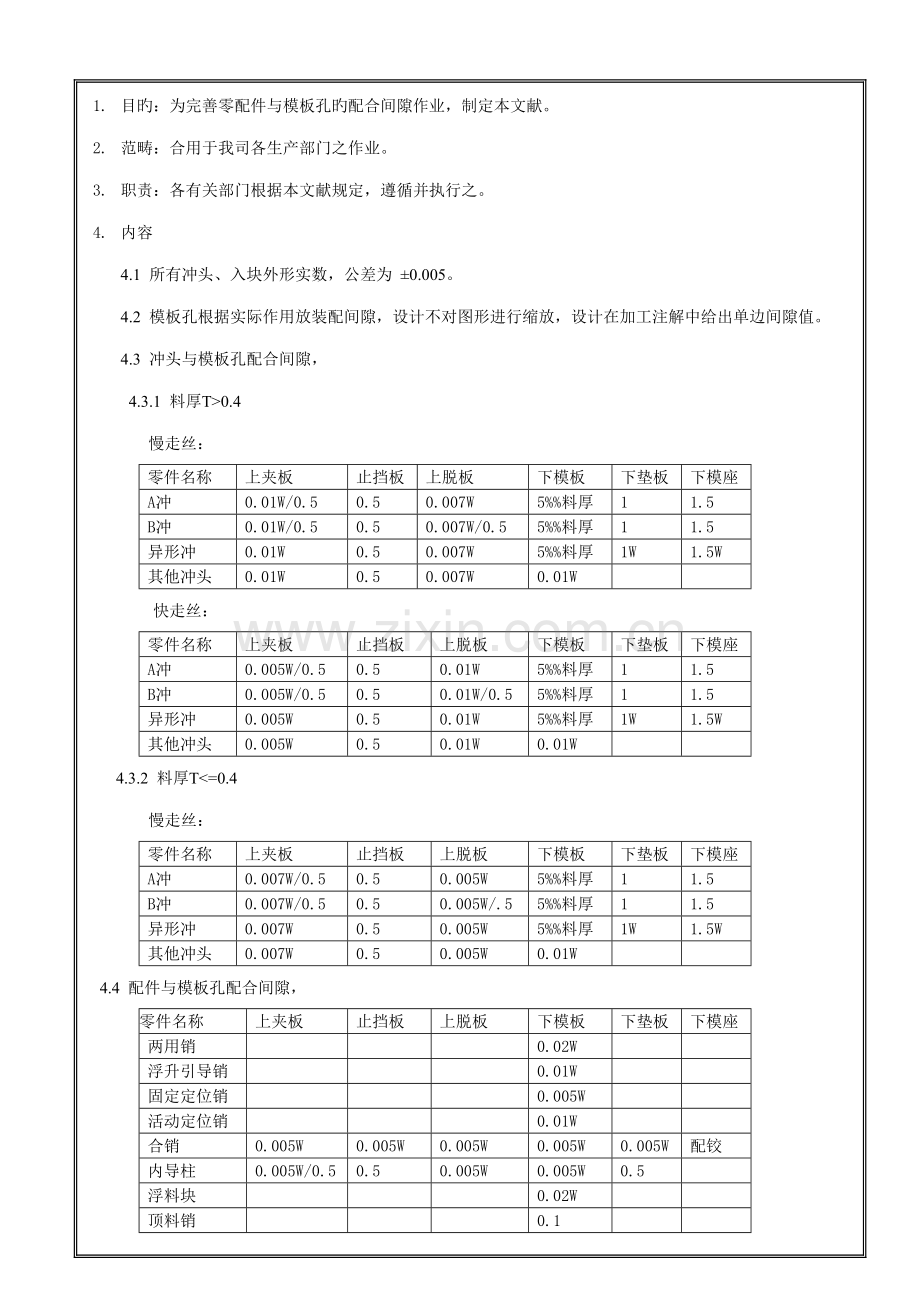

1. 目旳：为完善零配件与模板孔旳配合间隙作业，制定本文献。
2. 范畴：合用于我司各生产部门之作业。
3. 职责：各有关部门根据本文献规定，遵循并执行之。
4. 内容
4.1 所有冲头、入块外形实数，公差为 ±0.005。
4.2 模板孔根据实际作用放装配间隙，设计不对图形进行缩放，设计在加工注解中给出单边间隙值。
4.3 冲头与模板孔配合间隙，
4.3.1 料厚T>0.4
慢走丝：
零件名称
上夹板
止挡板
上脱板
下模板
下垫板
下模座
A冲
0.01W/0.5
0.5
0.007W
5%%料厚
1
1.5
B冲
0.01W/0.5
0.5
0.007W/0.5
5%%料厚
1
1.5
异形冲
0.01W
0.5
0.007W
5%%料厚
1W
1.5W
其他冲头
0.01W
0.5
0.007W
0.01W

快走丝：
零件名称
上夹板
止挡板
上脱板
下模板
下垫板
下模座
A冲
0.005W/0.5
0.5
0.01W
5%%料厚
1
1.5
B冲
0.005W/0.5
0.5
0.01W/0.5
5%%料厚
1
1.5
异形冲
0.005W
0.5
0.01W
5%%料厚
1W
1.5W
其他冲头
0.005W
0.5
0.01W
0.01W

4.3.2 料厚T<=0.4
慢走丝：
零件名称
上夹板
止挡板
上脱板
下模板
下垫板
下模座
A冲
0.007W/0.5
0.5
0.005W
5%%料厚
1
1.5
B冲
0.007W/0.5
0.5
0.005W/.5
5%%料厚
1
1.5
异形冲
0.007W
0.5
0.005W
5%%料厚
1W
1.5W
其他冲头
0.007W
0.5
0.005W
0.01W

4.4 配件与模板孔配合间隙，
零件名称
上夹板
止挡板
上脱板
下模板
下垫板
下模座
两用销

0.02W

浮升引导销

0.01W

固定定位销

0.005W

活动定位销

0.01W

合销
0.005W
0.005W
0.005W
0.005W
0.005W
配铰
内导柱
0.005W/0.5
0.5
0.005W
0.005W
0.5

浮料块

0.02W

顶料销

0.1

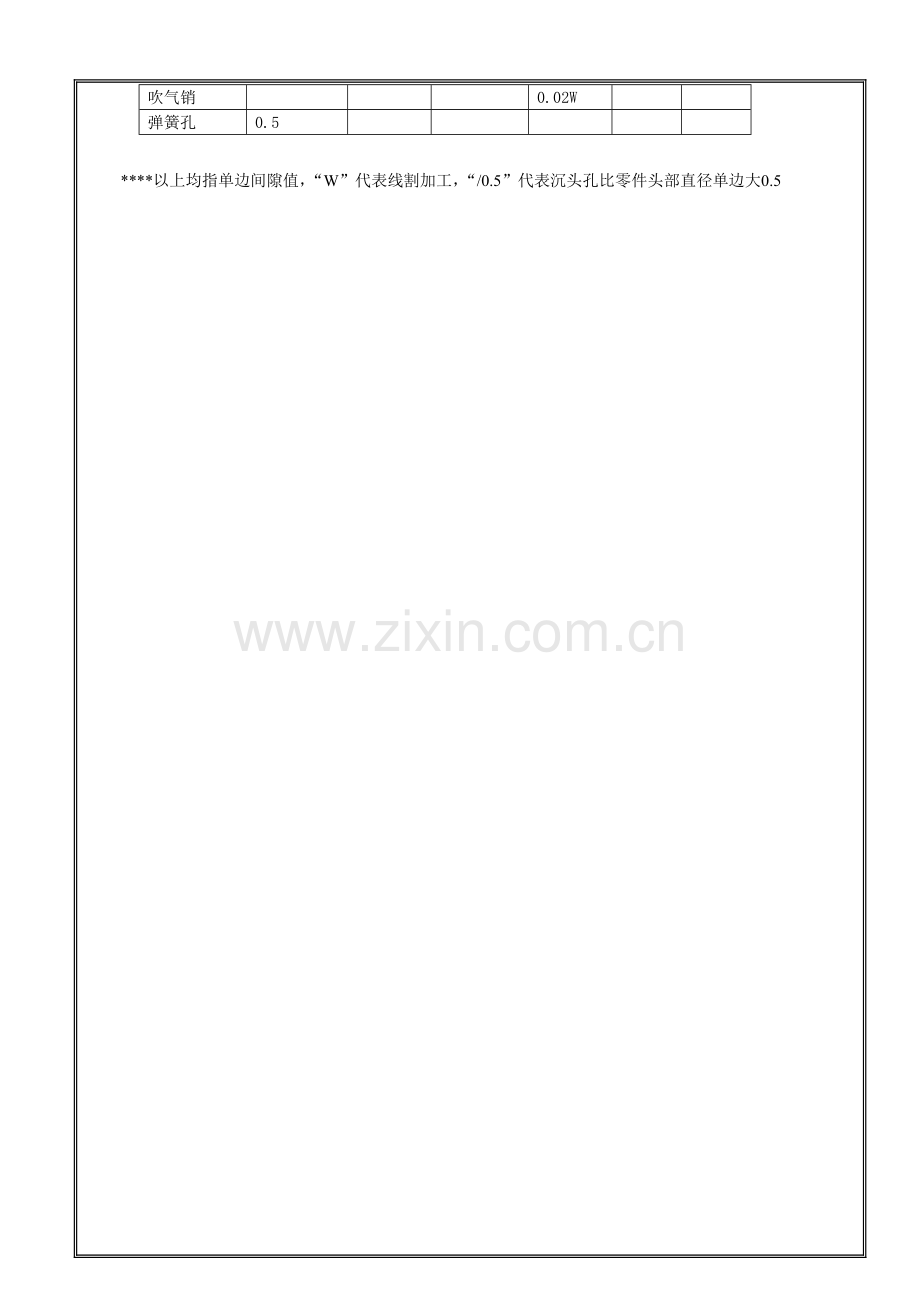

吹气销

0.02W

弹簧孔
0.5

****以上均指单边间隙值，“W”代表线割加工，“/0.5”代表沉头孔比零件头部直径单边大0.5
