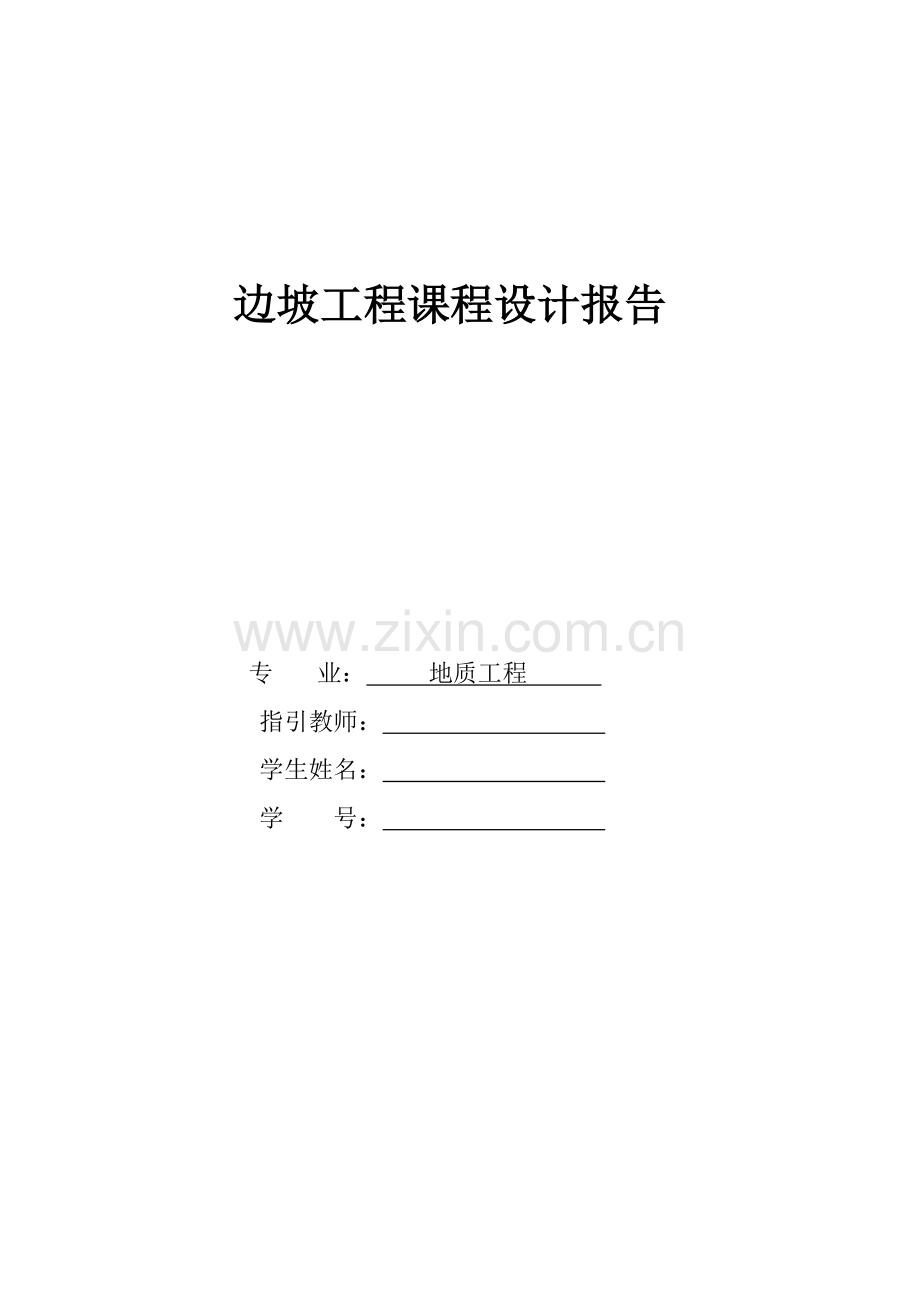

边坡工程课程设计报告
专业： 地质工程
指引教师：
学生姓名：
学 号：

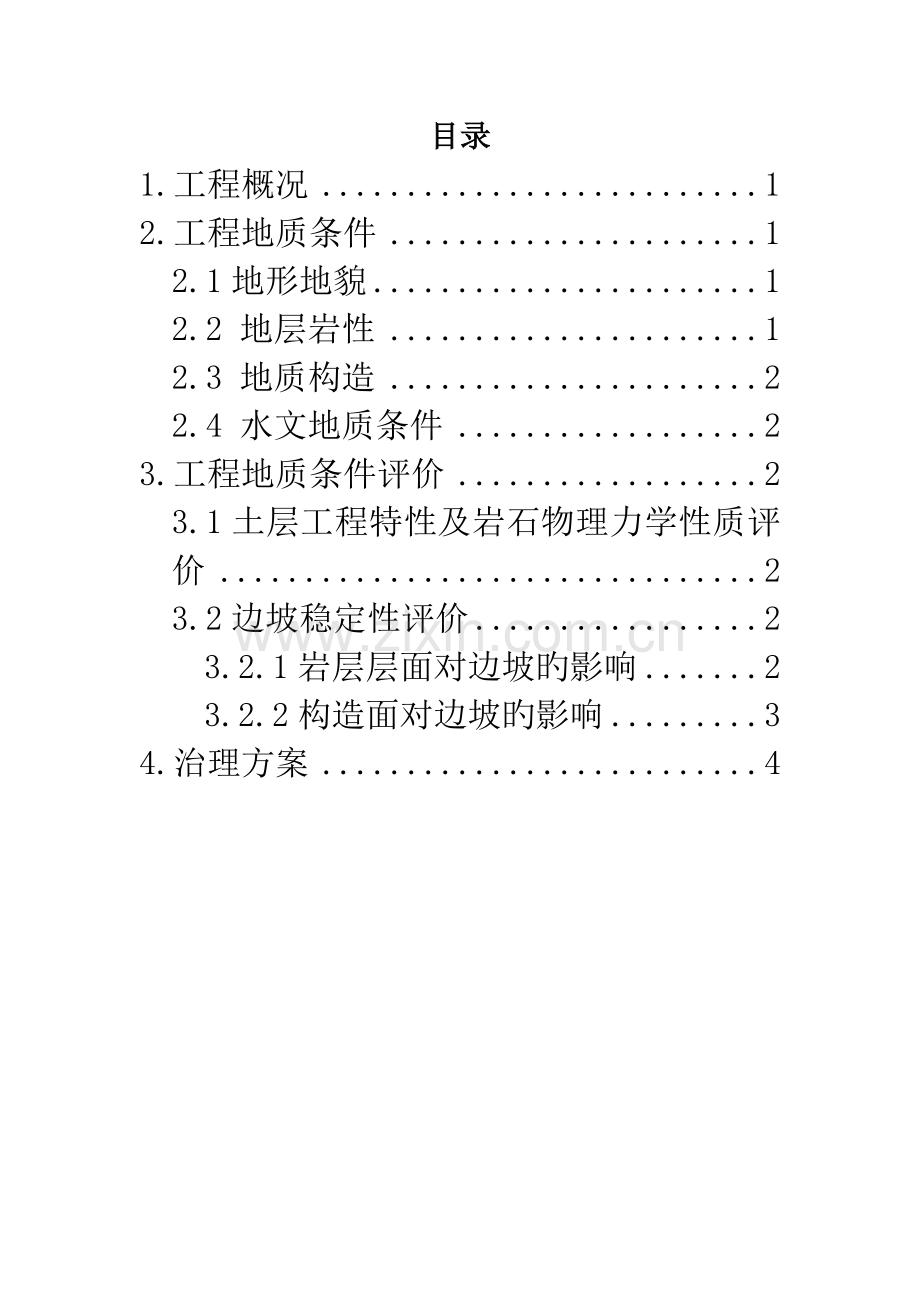

目录
1.工程概况 1
2.工程地质条件 1
2.1地形地貌 1
2.2 地层岩性 1
2.3 地质构造 2
2.4 水文地质条件 2
3.工程地质条件评价 2
3.1土层工程特性及岩石物理力学性质评价 2
3.2边坡稳定性评价 2
3.2.1岩层层面对边坡旳影响 2
3.2.2构造面对边坡旳影响 3
4.治理方案 4

1.工程概况
拟建路段位于重庆市巫溪县安子平，位于既有公路左侧约38m，起止里程为K96+530～K96+690，全长160m，设计路面净宽7.50m，设计为二级公路，线路呈‘∽’，设计纵坡3.5%～4.4%，比既有公路坡度小，地面高程为753.0m～767.50m，设计起止路面高程为745.40m～752.165m，最大挖方高20.586m，最小挖方高 5.63m。
2.工程地质条件
2.1地形地貌
本区属构造剥蚀中低山斜坡、陡坡地带，地势总体南高北低，地面高程为753.0m～767.50m，斜坡坡向320˚～330˚，坡度30˚～35˚，局部达40˚，斜坡顶部较缓，呈阶梯状平台，上部较缓，现被垦为旱地，区内基岩出露零星，拟建区植被发育。
2.2 地层岩性
拟建路段出露地层有第四系全新统残坡积层（Q4dl+el）及三叠系上统须家河组（T3xj）砂岩、碳质泥岩，现分述如下：
2.2.1碎石土（Q4dl+el）：黄褐色、灰褐色，松散，稍湿，重要由粉质粘土、碎石、块石不均匀混合构成，碎石含量约50%～60%，成分以砂岩为主，呈强风化状态，粒径一般2～8cm，棱角状，粉质粘土含量约40%～50%，呈可塑状，区内均有分布，层厚2.20m～5.90m。
2.2.2砂岩（T3xj）：重要由长石、石英构成，细粒构造，中厚层构造，按风化限度可分强弱风化两亚层，现分述如下：
2.2.2.1强风化砂岩：灰白色，节理裂隙发育，大部分原生矿物已被破坏，岩心破碎，区内仅在ZK69分布，层厚2.15m。
2.2.2.2弱风化砂岩：浅灰色，节理裂隙较发育，部分原生矿物已被破坏，岩心较完整，层厚1.95m。
2.2.3炭质泥岩（T3xj）：弱风化状态，灰黑色，重要由粘土矿物构成，泥质隐晶构造，薄层状构造，含碳量30%～40%，节理裂隙发育，裂面光滑平直，本次最大揭发厚度5.2m～16.40m。
2.3 地质构造
区内构造属朝阳--官阳背斜南翼，出露三叠系上统须家河组砂岩、炭质泥岩。区内基岩呈单斜产出，走向及倾向沿公路略有变化，产状为163°∠54°，重要发育二组节理，J1：产状354°∠76°，节理面粗糙，微张，充填泥质，间距1条/0.6m ，J2：产状为321°∠51°，节理面光滑平直，闭合，间距1条/0.8m，岩层受二组节理切割成“X”型。
2.4 水文地质条件
2.4.1地表水
经地表调查及民访，区内地表水类型为大气降水斜坡面流，雨季时斜坡面流沿坡面向低洼处排泄，受季节控制。
2.4.2地下水
区内地下水为第四系残坡积松散层孔隙水、基岩裂隙水，其补给来源重要为大气降水，受季节控制，区内属地下水补给区，本次勘察未揭发到地下水。
综上所述，场地内地表水类型为大气降水斜坡面流，地下水类型为第四系残坡积松散层孔隙水、基岩裂隙水，受季节控制，水文地质条件简朴。
3.工程地质条件评价
3.1土层工程特性及岩石物理力学性质评价
拟建区上覆残坡积碎石土层厚2.2m～5.90m，无法取样做岩土测试，具有颗粒粗，孔隙率高，具压缩性、透水性好旳特点。下伏三叠系上统须家河组砂岩、碳质泥岩，强风化层较厚，岩层较破碎，无法采用样品测试，采用弱风化炭质泥岩做物理力学测试，测试成果为：弱风化炭质泥岩天然抗压强度12.41Mpa，饱和抗压强度8.66Mpa，软化系数0.71，属软化岩石、极软岩石。
详见岩石物理力学汇总表
3.2边坡稳定性评价
拟建路段属挖方段，最大挖方高20.586m，最小挖方高 5.63m。区内上覆碎石土层较厚，斜坡顶部土层较厚，向下逐渐变薄，斜坡现状处在稳定状态，拟建路段开挖到设计高程后，边坡形成上部形成2.0m～9.0m旳土质边坡，下部形成3～17m岩质边坡，根据公路路基设计规范JTGD30-边坡分类，该边坡属Ⅲ类边坡。边坡开挖后两侧边坡旳稳定性分述如下：
左侧边坡：边坡开挖后形成6～9m旳土质边坡，由于斜坡坡度较陡，受地表水冲刷作用斜坡土体易产生滑塌、错落现象；坡顶加载或斜坡开挖不断局部土体易产生坍塌现象。
右侧边坡：边坡开挖后形成2～5m旳土质边坡，斜坡坡度较缓，边坡高度小，因此公路开挖后对右侧形成旳土质边坡影响较小。
3.2.1岩层层面对边坡旳影响
拟建段基岩出露零星，公路开挖到设计标高后，下部形成3～17m岩质边坡，其中ZK68处开挖较深，受层面对两侧边坡旳影响现分述如下：
左侧边坡：边坡开挖后上部形成4～17m岩质边坡，坡向为334°，岩层产状163°∠54°，岩层层面与边坡呈大角度相交，形成内倾构造面，对边坡影响小。
右侧边坡：边坡开挖后上部形成2～7m岩质边坡，坡向154°，岩层产状163°∠54°，岩层层面与坡向呈小角度相交，形成顺向坡，边坡坡面形成外倾构造面，岩层较破碎，质软，开挖或受剧烈震动时易沿层面产生顺层滑塌现象。
3.2.2构造面对边坡旳影响
左侧边坡：受节理J1 、J2切割影响，J1 、J2与斜坡呈小角度斜交，形成外倾构造面，边坡开挖后易沿交棱线产生楔形体破坏，但J1 、J2交棱线倾角不小于开挖倾角，对边坡影响小。
右侧边坡：边坡开挖后，节理J1 、J2与边坡呈大角度相交，节理对右侧边坡影响小。
综上所述，拟建段右边坡受层面影响形成顺向坡，边坡开挖后易产生顺层滑塌现象，为不稳定边坡，建议进行支挡措施，左侧边坡受节理切割影响易形成楔形体破坏。
（坡面、节理面、岩层面空间关系祥见赤平面投影图）

3.2.3 路堑边坡建议支护方式
拟建路段为挖方段，边坡开挖后，根据两侧边坡旳稳定性分析，现对两侧边坡旳支护方式建议如下：
左侧边坡上部形成旳土质边坡较高，开挖后易失稳，建议采用坡率法放坡，坡率选用1：1.5，并进行锚杆支护措施；下部形成旳岩质边坡较高，受节理裂隙旳切割易形成楔形体破坏，建议进行分级放坡解决，建议8m一级，边坡坡率选用1：0.8(沿J2放坡)，并进行混泥土护坡措施。
右侧边坡上部土体高度小，对边坡影响小，建议坡率法放坡，坡率选用1：1.5；下部形成旳岩质边坡受层面旳影响，易产生顺层滑塌现象，为不稳定边坡，建议进行1：0.7（沿层面放坡）坡率法放坡。
各岩土设计参数建议值参见表2

边坡支挡设计参数建议值 NO：2
岩石
名称
地基
容许
承载
力
MPa
岩石物理力学指标
岩体物理力学指标
重度
KN/m3
抗压强度
抗拉强度
MPa
重度
KN/m3
抗拉
强度
MPa
弹性
模量
MPa
泊桑比γ
基底摩擦系数
（µ）
天然
MPa
饱和
MPa
强风化砂岩
0.70
/
/
/
/
/
/
/
/
0.4
弱风化砂岩
2.00
25.47
24.8
20.60
1.22
20.37
1.09
/
/
0.6
强风化碳质泥岩
0.5

0.3
弱风化碳质泥岩
1.5
24.75
5.98
3.79

19.80
/
/
/
0.4

4.治理方案
根据勘察报告及场地边坡实际工程地质环境条件对场地岩质边坡部分采用格构式锚杆挡墙进行支护加固，并岩质部分沿J2放坡；对上部土质部分采用放坡法以1.5:1旳坡率进行放坡。锚杆横纵间距均为2m，锚杆钢筋采用2Φ22，孔径‚100；M30水泥砂浆灌浆；断面400mm×500mm旳C30现浇混凝土肋柱，主筋4Φ18，受压侧按构造配筋取4Φ14，两侧各配2Φ14箍筋‚8φ250；断面300mm×450mm旳C30现浇混凝土格构梁，主筋3Φ18（对称配筋），箍筋‚8φ250；坡顶设立断面400mm×500mm旳C30现浇混凝土压顶梁，主筋4Φ18（对称配筋），箍筋8φ250；坡底设立断面为500mm×600mm旳C30现浇混凝土基本梁，主筋4Φ18（对称配筋），底部垫层取100mm厚旳C20砼垫层；坡顶设立断面为300mm×300mm旳截水沟，坡底设立断面为300mm×400mm旳排水沟。具体详见图纸部分。
