电工基础照明电路.pptx

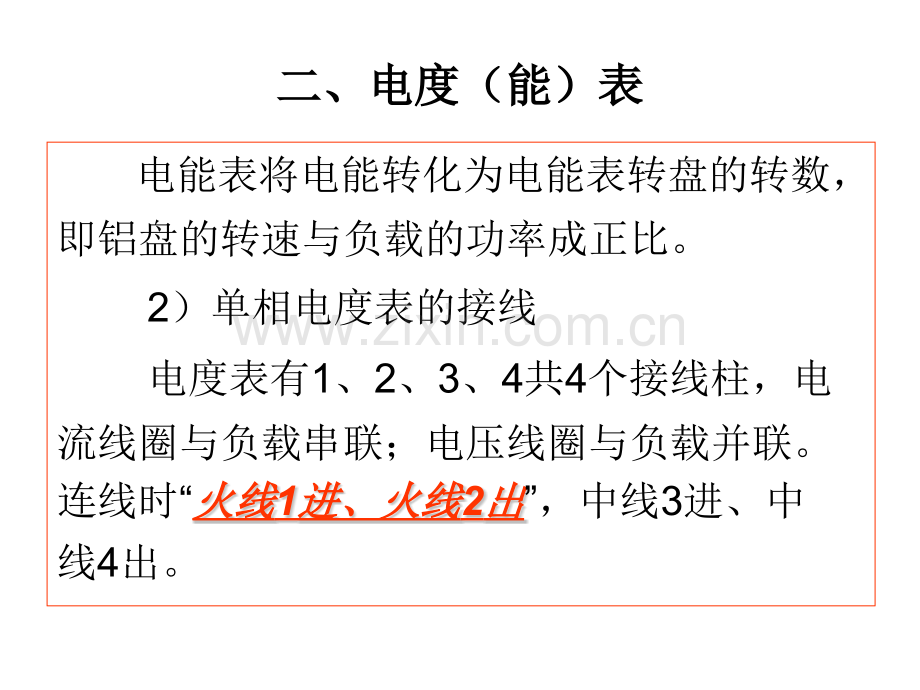

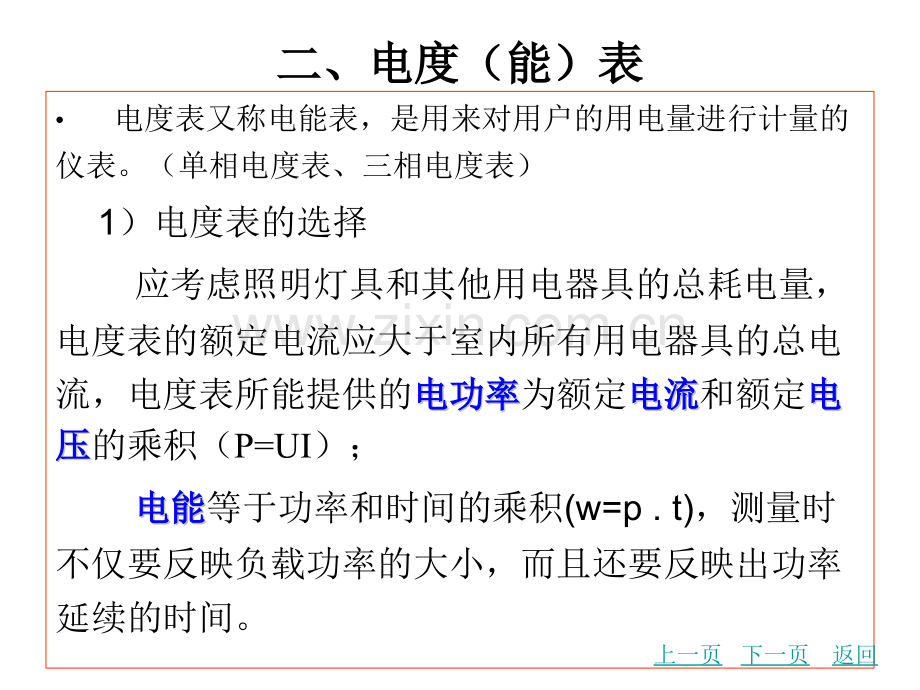

二、电度（能）表二、电度（能）表 电度表又称电能表，是用来对用户的用电量进行计量的仪表。（单相电度表、三相电度表）1）电度表的选择 应考虑照明灯具和其他用电器具的总耗电量，电度表的额定电流应大于室内所有用电器具的总电流，电度表所能提供的电功率电功率电功率电功率为额定电流电流电流电流和额定电电电电压压压压的乘积（P=UI）；电能电能电能电能等于功率和时间的乘积(w=p.t)，测量时不仅要反映负载功率的大小，而且还要反映出功率延续的时间。上一页 下一页返回 电能表将电能转化为电能表转盘的转数，即铝盘的转速与负载的功率成正比。2）单相电度表的接线 电度表有1、2、3、4共4个接线柱，电流线圈与负载串联；电压线圈与负载并联。连线时“火线火线1进、火线进、火线2出出”，中线3进、中线4出。二、电度（能）表二、电度（能）表二、电能（度）表 电压接线柱是1和3、4，中线接3、4电流接线柱是1和2单相电度表接线示意图 三、三、电气照明的基本知识 1、常用电光源及其特点、常用电光源及其特点 目前常用的电光源是白炽体发光白炽体发光白炽体发光白炽体发光和紫外线激励发光物质紫外线激励发光物质紫外线激励发光物质紫外线激励发光物质发光发光发光发光两大类。1）白炽灯 白炽灯是目前使用得较为普通的光源之一。优点：结构简单、使用可靠、安装维修方便、价格低廉、光色柔和、可适用于各种场所。缺点缺点缺点缺点：发光效率低，寿命短，寿命通常只有1000 h左右。下一页返回1、常用电光源及其特点、常用电光源及其特点 2）荧光灯 荧光灯是使用较为广泛的照明光源之一。优点：寿命比白炽灯长23倍，发光效率比白炽灯高4倍。缺点缺点：附件多，造价较高，功率因数低(仅0.5左右)，而且故障率比白炽灯高，安装维修比白炽灯难度大。上一页 下一页返回3）高压汞灯 高压汞灯又叫高压水银灯。优点：使用寿命是白炽灯的2.55倍，发光效率是白炽灯的3倍，耐震、耐热性能好，线路简单，安装维修方便。缺点缺点缺点缺点：是造价高，启辉时间长，对电压波动适应能力差。上一页 下一页返回1、常用电光源及其特点、常用电光源及其特点3）高压钠灯高压钠灯是一种高压钠蒸气放电光源，光色呈金白色。优点：光色好，功率大，发光效率高，多用于室外照明，如广场、路灯等，缺点缺点缺点缺点：中断电源后，即使重新接通电源，也不能立即发光，必须使管内温度下降后才能重新点燃。上一页 下一页返回1、常用电光源及其特点、常用电光源及其特点四、白炽灯的安装与维修 白炽灯是利用电流通过灯丝电阻的热效应将电能转换成热能和光能。1、白炽灯和插座的安装 1）安装的一般要求 室内灯具灯具悬挂最低高度，通常不得低于24m。达不到最低安装高度时，可用36 V安全电压供电。室内灯开关开关开关开关安装在门边。拉线开关离地面高度不应低于2m，扳把开关不低于1.3 m，与门框的距离以150200 mm为宜。下一页返回2）插座的安装 插座一般不用开关控制，它始终是带电的。在照明电路中，一般可用双孔插座；双孔插座；双孔插座；双孔插座；在公共场所、地面上有导电性物质或电器设备有金属壳体时，应选用三孔插座三孔插座三孔插座三孔插座。用于动力系统中的插座，应是三相四孔插座三相四孔插座三相四孔插座三相四孔插座。上一页 下一页返回2）插座的安装特别注意特别注意特别注意特别注意接线插孔的极性。双孔插座双孔插座双孔插座双孔插座在双孔水平安装时，中性线接左孔，相线接右孔；双孔竖直排列时，相线接上孔，中性线接下孔。三孔插座三孔插座三孔插座三孔插座下边两孔是接电源线的，上边大孔接保护接地线，它的作用是一旦电气设备漏电到金属外壳时，可通过保护接地线将电流导人大地，消除触电危险。三相四孔插座三相四孔插座三相四孔插座三相四孔插座，下边3个较小的孔分别接三相电源相线，上边较大的孔接保护接地线。上一页 下一页返回插座、插孔极性连接法返回左“零”右“火”下“零”上“火”3）开关的安装 在日常生活、工作和生产中，经常需要在两个地方控制同一盏灯的情况。这就必须安装双联开关。用两个双联开关在两个地方控制一盏灯的原理图如图所示。上一页 下一页返回两个地方控制同一盏灯原理图双联开关火线零线灯泡线路图及线路的组成：线线 路路 组组 成：成：1、灯、灯 管管2、启、启 辉辉 器器3、镇、镇 流流 器器4、开、开 关关启辉器启辉器日光灯灯管日光灯灯管1 1、结构、结构：氩气、低压水银蒸汽2 2、工作条件：、工作条件：起辉电压：起辉电压：300300700V700V以上以上工作电压：工作电压：40W40W灯管灯管100V100V左右左右荧光粉发荧光粉发出可见光出可见光受到紫外受到紫外线照射时线照射时在高压在高压下导电下导电发出紫外线发出紫外线两端灯丝两端灯丝给气体加给气体加热热 并给并给气体加上气体加上高电压高电压日光灯管的发光原理日光灯管的发光原理各种形状的日光灯管排排管管蝶蝶型型圆圆型型型型镇流器结构和作用：镇流器结构和作用：启动时提供瞬时高压 正常工作时降压限流电子式镇流器启动器组成和作用：启动器组成和作用：起到一个开关的作用起到一个开关的作用能使动靜触片不产生电火花保护触点氖泡电容器动触片和静动触片和静 触片接触触片接触动触片和静动触片和静 触片分开触片分开 灯架：木质、铁制、灯架：木质、铁制、铝制铝制灯座、灯架灯座、灯架灯座：开启式灯座：开启式 插入式插入式工 作 原 理：1、启辉阶段：接通电源 启辉器辉光放电 电路接通 灯丝预热 辉光放电停止后 双金属片冷却收缩 与静触片断开 镇流器产生较高的脉冲电压 灯管内水银蒸气弧光放电 辐射出紫外线发出白光。2、工作阶段：灯管启辉后，镇流器由于其高电抗，两端电压增大；启辉器两端电压大为减少，氖气不再辉光放电，电流由灯管内气体导电形成回路，灯管进入工作状态。原理图：原理图：重重 点点日光灯原理视频.flv启辉器启辉器六、六、【注意事项注意事项】1、启辉器、镇流器、灯管三者须配套。、启辉器、镇流器、灯管三者须配套。2、因为所用灯架是金属材料的，应注因为所用灯架是金属材料的，应注意绝缘，以免短路或意绝缘，以免短路或 漏电，发生危险；漏电，发生危险；3、灯管在使用过程中不可用湿布擦拭，灯管在使用过程中不可用湿布擦拭，以防触电；以防触电；4、日光灯不能频繁启动，启动一次相、日光灯不能频繁启动，启动一次相当于点燃当于点燃2小时；小时；5、灯管损坏后不要随意丢弃。、灯管损坏后不要随意丢弃。6、注意安全文明生产。注意安全文明生产。1、接通电源后，日光灯启动发光，然后、接通电源后，日光灯启动发光，然后将启辉器取下，这时日光灯是否仍然发光？将启辉器取下，这时日光灯是否仍然发光？这说明启辉器在什么情况下起作用？什么时这说明启辉器在什么情况下起作用？什么时候失去作用？候失去作用？2、断开电源，再次接通电源后，日光灯、断开电源，再次接通电源后，日光灯能不能发光？把镇流器重新接上，灯管能不能不能发光？把镇流器重新接上，灯管能不能发光？镇流器这时起什么作用？能发光？镇流器这时起什么作用？
