电源插座盖课程设计.pptx

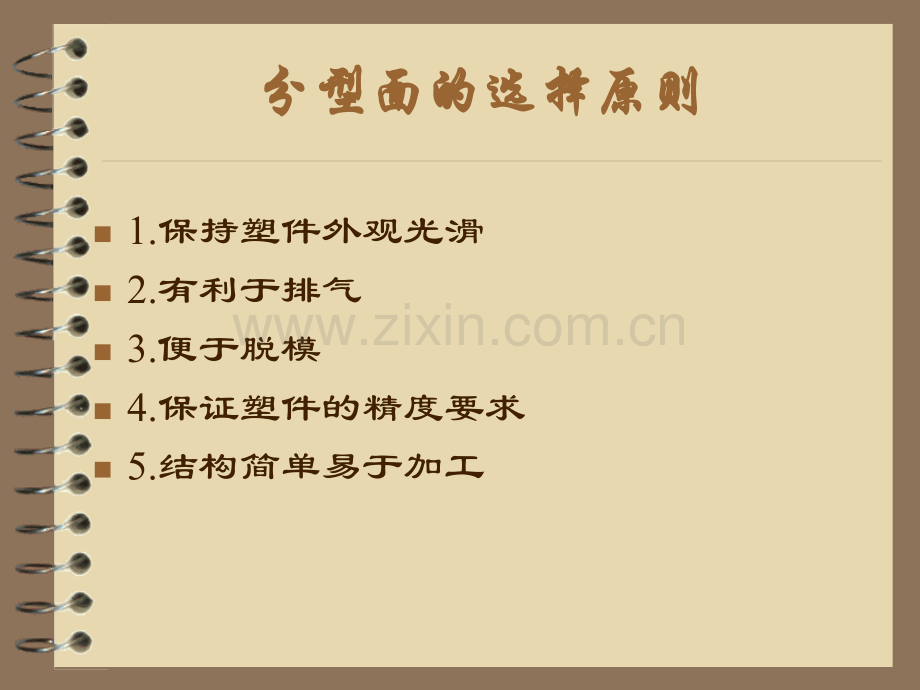

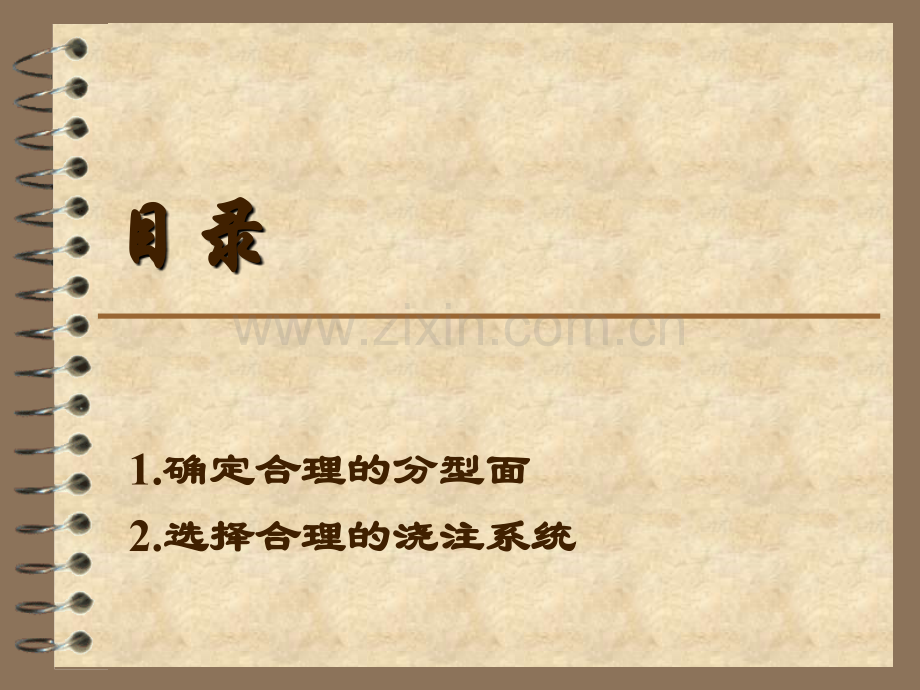

1.确定合理的分型面确定合理的分型面2.选择合理的浇注系统选择合理的浇注系统目录目录分型面的选择原则分型面的选择原则n1.保持塑件外观光滑n2.有利于排气n3.便于脱模n4.保证塑件的精度要求n5.结构简单易于加工注射模具浇注系统的组成注射模具浇注系统的组成n注射模具的浇注系统通常由主流道、分流道、浇口等部分组成。设计浇注系统的原则设计浇注系统的原则1.根据塑件结构与分型面的形式选择浇注系统的形式与位置。2.根据塑件型腔数设计浇注系统布局。3.根据塑件的成型性能选择浇注系统的截面积和长度。主流道的设计主流道的设计n=4 SR=12 Sr=SR+(0.51)mm=12.8mm d1=4mm d=d1+(0.51)mm=4.8mm D=d+(0.51)mm=5.6mm D1=100.01mm L1=8mm L2=4mm L=21.73 r=1分流道的设计分流道的设计n设计原则 1.分流道采用较小截面积 2.分流道截面积总和小于主流道的截面积 3.保证每个型腔同时充满分流道的截面形状分流道的截面形状n梯形截面 加工简单,利于物料流动.宽度D=6mm 深度h=2/3D=4mm 斜度=8 底面半径r=1.5mm浇口的设计浇口的设计n侧浇口 一般设在分型面上,从塑件的侧面进料.广泛用于一模多腔的模具中.矩形侧浇口 为了便于凝料脱模,把浇口的两侧做成5的斜面,理想断面为扁梯形.侧浇口的结构形式分流道的布局形式分流道的布局形式nH形 特点:排列紧凑,对称平衡,易于加工.
