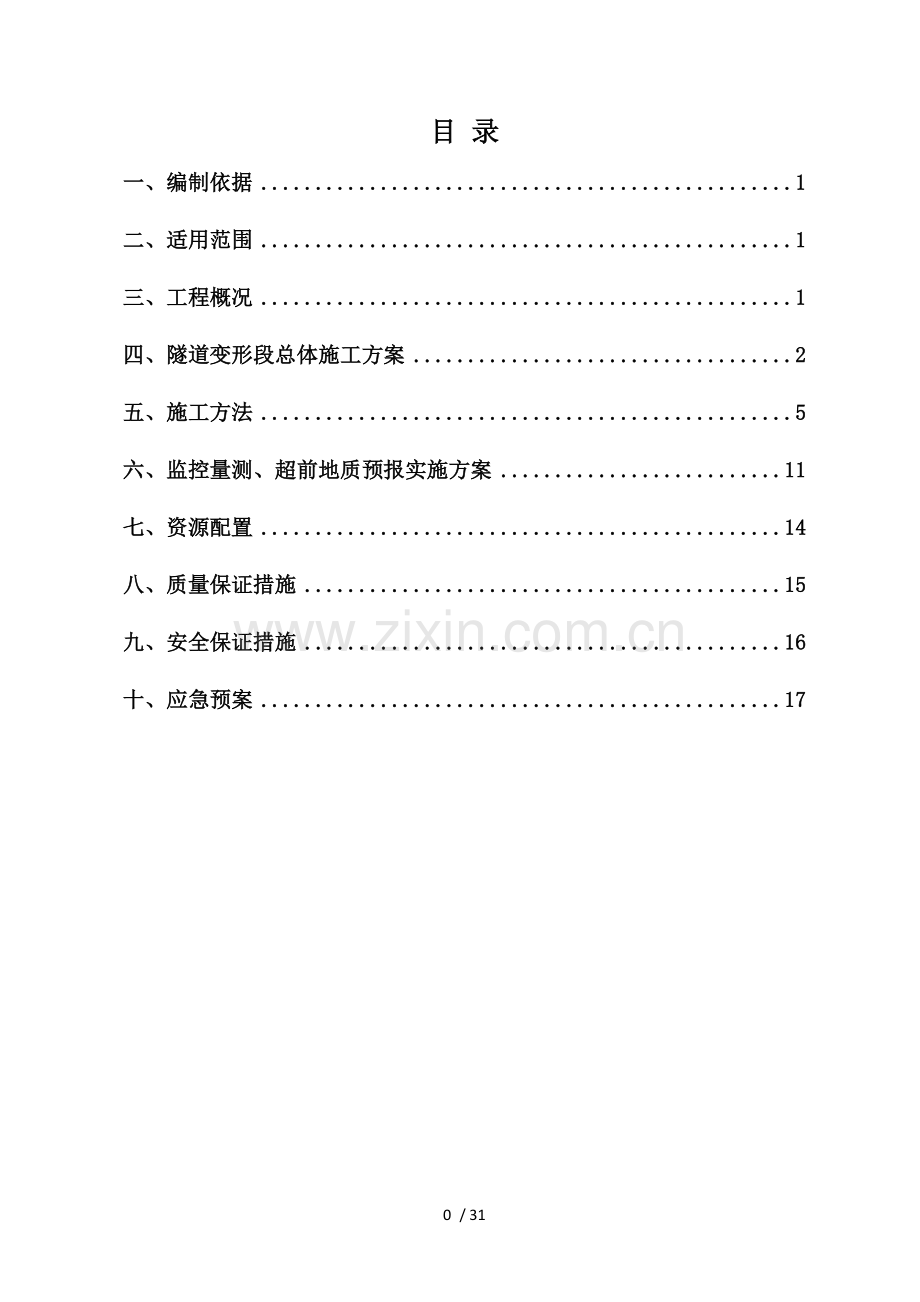

峨眉至汉源高速公路大峡谷隧道控制性工程（K74+884～K80+860段）大峡谷隧道峨眉端大变形段施工方案四川川交路桥有限责任公司峨汉高速大峡谷隧道2-6分部二〇一七年十月二十六日 28 / 31 目录一、编制依据 1 二、适用范围 1 三、工程概况 1 四、隧道变形段总体施工方案 2 五、施工方法 5 六、监控量测、超前地质预报实施方案 11 七、资源配置 14 八、质量保证措施 15 九、安全保证措施 16 十、应急预案 17 大峡谷隧道大变形段专项施工方案一、编制依据 1.编制依据 1.1、峨眉至汉源高速公路施工总承包2-6合同段两阶段施工图设计文件。 1.2、峨眉至汉源高速公路项目2标施工总承包合同文件。 1.3、《公路隧道施工技术规范》 1.4、《公路工程施工安全技术规程》 1.5、《公路隧道工程施工技术指南》 1.6、《公路工程施工安全技术规程》二、适用范围根据构造断裂带位置，现场围岩地质条件和隧道埋深情况对大变形段落进行预测，右线K74+930～K75+600段、左线ZK74+980～ZK75+660段可能出现大变形。三、工程概况大峡谷隧道峨眉端左线5.935km，大峡谷隧道峨眉端右线5.976km，大峡谷隧道峨眉端斜井2.272km，大峡谷隧道峨眉端横洞0.475km，改扩建斜井施工便道1.524km，新建斜井施工便道2.043km。主要工程内容为隧道工程，隧址区呈北东向展布，南东坡向沟谷发育大体多呈V型，沟壁陡直，谷底狭窄，谷坡陡峻，一般坡度为35°，洞身地形中部高，地形起伏大，进、出口地段地形较低，海拔高程657.6～3000m，相对高差约2500m，为构造剥蚀高中山地貌。Ⅲ级围岩以流云岩、白云岩为主，以块状整体结构为主，地下水较发育～发育局部可能出现大股状，岩质硬，埋深400～1900m，可能存在岩爆；Ⅳ级围岩以板岩、变质砂岩、流云岩、白云岩主为主，岩体呈楔形破碎镶嵌结构，受构造作用强烈，裂隙较发育，岩体较破碎～较完整，隧道开挖易发生掉块或小至中塌方现象，深埋段可能发生强岩爆，地下水不发育以潮湿～滴水状为主；Ⅴ级围岩覆盖层、强风化基岩、断裂破碎带等，岩体以破碎结构为主，洞口风化及构造裂隙发育，岩质软～硬，岩体破碎～较破碎，断裂带，岩体极破碎，呈碎裂结构或碎粒状。受构造作用强烈，褶曲及次级断层发育，围岩可发生岩体大变形，拱部易产生大的坍塌现象，地下水不发育，呈潮湿～滴水状。断裂带可能有股状水流，雨季有产生突泥、涌水的可能。根据构造断裂带位置，现场围岩地质条件和隧道埋深情况对大变形段落进行预测，右线K74+930～K75+600段、左线ZK74+980～ZK75+660段可能出现大变形。四、隧道大变形段总体施工方案加强超前地质预报，施工过程中，按三台阶七步法施工，加强监控量测。严格控制开挖进尺，严禁冒进，仰拱及时封闭成环，二衬及时跟进。支护参数及注意事项如下： ①、Da段分外层和内层共双层初期支护，在开挖完成后及时施做外层支护即采用I20b工字钢50cm/榀，辅以φ8钢筋网20×20cm、φ32自进式锚杆长800cm、φ42注浆小导管长400cm环向间距120cm、纵向间距50cm，锚杆与小导管按梅花型相间布设，喷射C25砼26cm，加强监控量测，如围岩变形达到设计预留变形量20cm,且变形没有收敛趋势，立即施做内层支护，否则不施做内层支护，内层支护采用I18工字钢50cm/榀，喷射C25砼20cm。Db段采用I20b工字钢50cm/榀，辅以φ8钢筋网20×20cm、φ32自进式锚杆长600cm、φ42注浆小导管长350cm环向间距120cm、纵向间距50cm，锚杆与小导管按梅花型相间布设，喷射C25砼26cm。Dc段采用I20b工字钢60cm/榀，辅以φ8钢筋网20×20cm、φ22药卷锚杆长350cm、φ22药卷锚杆长350cm环向间距120cm、纵向间距120cm，，喷射C25砼26cm。外层初期支护宜短进尺，逐次开挖断面各分部。分部开挖不得超前独进。隧道周壁开挖应圆顺，宜采用人工或机械开挖。开挖后及时封闭暴露的岩体。中间部分可采用钻爆法开挖，应紧跟开挖作业并尽快对围岩施加约束。 ②、提高喷射混凝土的抗拉和抗剪强度。 ③、钢拱架支撑采用可缩性结构，即在边墙拐角处采用较大半径圆弧过度。 ④、衬砌的拱部和侧墙宜同时施工，仰拱应尽早完成。 ⑤、加强监控量测，对监控数据进行分析，为后期施工提供依据，同时在初支完成后，加强后注浆力度；使围岩固结成整体，阻止围岩变形。具体衬砌结构见下图：五、施工方法采用三台阶施工方法，台阶高度确定为上台阶高度2.5m，中台阶高度4m，下台阶带仰拱高度4.02m。上台阶长度3～5m，中台阶长度5m。开挖方法选择挖掘机带破碎头开挖，在确需爆破段采用弱爆破的方式。开挖进尺控制在1榀拱架间距之内（即50cm）。 1、施工顺序图5-1 三台阶法施工示意图 2、施工工艺流程图图5-1 三台阶法施工工艺流程图 3、施工方法（1）超前小导管支护施工采用风钻钻孔，用锤击或钻机将小导管顶入，注浆泵注浆。施工准备注浆孔孔位布置洞外小导管加工钻孔清孔注浆导入小导管结束安止浆塞注浆质量综合检查浆液配制合格不合格图5-2 超前小导管施工工艺图小导管的纵向搭接长度不小于设计，外插角满足规范要求（10°～14°），与线路中线方向大致平行。孔位钻设偏差不超过5cm，孔眼长大于小导管长，钢管顶入长度不小于管长设计长度，用高压风将管内砂石吹出。（2）I20b钢架施工 ①制作：钢架按设计尺寸在钢构件加工厂下料分节焊接制作，制作时严格按设计图纸进行，保证每节的弧度与尺寸均符合设计要求，每节两端均焊连接板，节点间通过连接板用螺栓连接牢靠，加工后必须进行试拼检查，严禁不合格品进场。 ②安装：钢架按设计要求安装，安装尺寸允许偏差：横向和高程为±5cm，垂直度±2°。钢架的下端设在稳固的地层上，拱脚高度低于上部开挖底线以下15～20cm。拱脚及边墙脚加设槽钢垫块。施工准备连接钢筋加工拱架拼装检查查拱架架立测量定位断面检查欠挖处理洞外拱架加工，检查，倒运焊接纵向连接筋喷混凝土结束合格返　工合格不合格不合格初喷混凝土图5-3 拱架施工工艺框图（3）钢筋网铺设钢筋须经试验合格，使用前必须除锈，在钢构件加工厂分片制作，安装时搭接长度不小于一个网格。人工铺设贴近岩面，与锚杆和钢架绑扎连接（或点焊焊接）牢固。钢筋网和钢架绑扎时，应绑在靠近岩面一侧，确保整体结构受力平衡。喷混凝土时，减小喷头至受喷面距离和控制风压，以减少钢筋网振动，降低回弹。（4）锚杆施工锚杆采用风钻钻锚杆孔，锚杆钻孔利用台架施钻，按照设计间排距，尽可能垂直结构面打入，高压风吹孔。孔内锚固剂填塞必须饱满，再用风枪将锚杆送入孔内，并杆体位于孔位中央然后安装垫板，垫板必须用螺帽紧固在岩面上，增强锚杆与喷砼的综合支护作用。锚杆尾端尽量焊接在拱架上，以便共同受力。锚杆施工工艺框图见图5-4。（5）喷射混凝土喷射砼采用湿喷工艺。工艺流程见图5-5。 ①喷射前处理危石，检查开挖断面净空尺寸，当受喷面有涌水、淋水、集中出水点时，先进行引排水处理。 ②用高压风水冲洗受喷面，设置控制喷砼厚度的标志。喷射作业分段、分片、分层，由下而上进行，有较大凹洼处，先喷射填平。 ③喷嘴垂直于岩面，距受喷面0.8～1.2m，呈螺旋移动，风压0.5～0.7MPa。液态速凝剂由自动计量在喷嘴处掺入。 ④喷射混凝土时按照施工工艺段、分片，由下而上依次进行。一次喷射混凝土的最大厚度，拱部不得超过10cm，边墙不得超过15cm。分层喷射混凝土时，后一层喷射应在前一层混凝土终凝后进行。 ⑤喷混凝土料由洞外自动计量拌和站生产。混凝土搅拌车运输混凝土，卸入湿喷机，机械手配合湿喷机喷混凝土。否孔口处理验收固定锚杆插入锚杆杆体加工锚杆杆体注浆准备补孔不合格合格测量定锚杆孔位钻孔清孔验孔填塞砂浆或锚杆药进行下道工序图5-4 砂浆锚杆施工工艺流程图前期准备施喷面的清理计量配料拌合砂、石、水泥、水、外加剂、纤维素混凝土搅拌站装运喷料现场喷射砼综合检查结束加速凝剂不合格混凝土喷射机补喷混凝土合格图5-5 湿喷混凝土工艺框图六、监控量测、超前地质预报实施方案 1、监控量测（1）监控量测的项目和方法监测项目以收敛变形监测为主，以便掌握施工中结构的内力情况，并结合变形监测结果综合判断结构的稳定性及可靠性，检验和修正采用的设计与施工方法。根据本工程特点，主要监测项目见表7-1。表7-1 监测项目表必测项目（A）序号监控量测项目常用量测仪器备注 1 洞内、外观察现场观察、数码相机、罗盘仪初期支护完成后观察喷砼表面裂隙及其发展、渗水、变形等。 2 拱顶下沉全站仪+反光膜片、 3 围岩收敛变形全站仪+反光膜片（2）隧道围岩收敛变形监测目的：隧道开挖后，周边点的位移是围岩和支护力学形态变化的最直接、最明显的反映，净空的变化（收缩和扩张）是围岩变形最明显的体现。监测仪器：全站仪。隧道周边收敛监测点布置见图7-1。图7-1 台阶法开挖隧道位移监测点布置图全站仪测试方法： ①测点埋设：测点由基座和反射膜片组成，基座由5cm*5cm钢板及φ16mm的钢筋焊接而成，待掌子面开挖完毕后，将基座固定在初支上或锚固在岩壁上，然后把反射膜片粘贴到基座上面。 ②数据采集：数据采集和拱顶一起采用全站仪自由设站的方式进行测量，在能看到测点的地方自由架设全站仪，对中整平，量测收敛水平线两端点的相对坐标为（Xa、Ya、Za）和（Xb、Yb、Zb）。（3）隧道拱顶下沉监测监测目的：拱顶下沉量测值是反映隧道安全和稳定的重要数据，是围岩和支护系统力学形态变化的最直接、最明显的反映，易于实现量测信息的反馈。监测仪器：全站仪 1）测点埋设：测点由基座和反射膜片组成，基座由5cm钢板及φ<22mm的钢筋焊接而成，待掌子面开挖完毕后，将基座固定在初支上或锚固在岩壁上，然后把反射膜片粘贴到基座上面。 2）数据采集：测点埋设完毕后，采用全站仪自由设站的方式进行测量，每次测量时，将全站仪架设于后视点与量测断面的中间位置，对中整平，后视基点1，（基点高程H1已知，随着隧道向前开挖，基点一直向前变化），得到相对高程Z1，再前视量测断面拱顶反射片，得到相对高程Z0，则量测断面拱顶反射片中心的高程：H=H1+Z0-Z1 （4）监控量测断面布置拱顶沉降、围岩收敛变形量测断面布置在同一个断面上，布置见表7-2。表7-2 净空变化量量测断面间距围岩级别断面间距（m）大变形试验段Ⅱ型衬砌 ≤5 注：按每5米一个断面（5）监控量测频率 (1)围岩收敛变形量测、拱顶下沉量测采用相同的量测频率。量测频率见表7-3，实际量测频率应根据变形速度和距开挖面距离选择。表7-3项目量测频率变形速度（mm/d）量测断面距开挖工作面距离量测频率 ≧5 ＜1B 1~2次/d 1～5 1～2B 1次/d 0.2～1 2～5B 1次/（2~3）d ＜0.2 ＞5B 1次/周说明：B为隧道开挖宽度对于大变形地段，加强监测，加大监测频率，必要时进行实时监控。（6）信息反馈监控量测信息反馈应根据监控量测数据分析结果，对工程安全性进行评价，并提出相应工程对策与建议。现场对施工负责人交底并签认。 2、超前地质预报长坪隧道属Ⅱ级高风险隧道，由湖南科技大学检测中心负责进行超前地质预报，长坪隧道斜井工区采用方法为: (1)综合地质法；（2）物探法(3)超钻探法。现场施工人员必须如实做好地质素描，并形成记录。架子队技术负责人认真核对实际里程，当需进行其它超前预报时，及时联系超前地质预报单位进行超前地质预报。七、资源配置 1、劳动力配置劳动力配置见表8-1：表8-1 大峡谷隧道单个掌子面劳动力配置表序号管理/工班名称人数备注 1 管理人员 5 2 开挖班 12 采用挖掘机配合人工 3 立拱、锚杆、钢筋网、超前支护 14 分成2个班组轮流作业 4 喷浆班 4 5 出渣班 6 6 其他操作司机 4 7 普工 6 包含电工合计 51 2、设备配置单个掌子面主要设备配置见表8-2 表8-2 单个掌子面主要设备配置表序号设备名称规格型号单位数量备注 1 空压机 20m3 台 4 2 钻机 YT-28 台 12 3 挖掘机 225 台 1 4 装载机 50 台 2 5 出渣车 20T 辆 4 6 搅拌站 HS60 套 2 7 混凝土运输车 10m³ 辆 5 8 湿喷机新竹台 1 9 风机 132KW 台 2 八、质量保证措施 1、确保施工质量保证措施 ①喷混凝土采用湿喷工艺，外加剂掺量及喷混凝土抗渗等级符合设计要求。 ②做钢架支护时，确保拱架间距符合设计及规范要求。钢架与岩面不得紧贴，钢架背后混凝土保护层不得小于3cm，钢架外层混凝土保护层不得小于4cm，才能有效的保证钢筋与喷混凝土较好的连接在一起。加工好的钢架由质检工程师进行检测，合格的钢架方可运进洞内进行使用，洞内钢架施工时做到间距、倾斜度和垂直度符合要求。钢架的底脚不得悬空，在悬空时必须用块石填实，且及时喷混凝土进行回填密实；钢加及时跟紧，尽早封闭成环。钢架连接时，接头板必须密贴，连接螺栓上齐且连接紧固。 ③钢筋网片采用加工厂加工，洞内进行安装，安装时网片连接采用焊接连接，搭接长度为1-2个网格，网片必须平顺，且与钢架也进行绑扎连接。 ④喷射混凝土运输时间不超过规定。喷射前清理岩面，用高压风将岩面灰尘吹干净。厚度较大时分层喷射。严格掌握风压和控制喷射距离，做到厚度符合设计和安全要求，表面平顺。为了有效的控制喷混凝土平整度，每个喷浆班组配置2m铝合金方尺，及时检查喷混凝土平整度。 ⑤锚杆的间距和深度符合设计，施工系统锚杆时做到灌浆充填饱满。九、安全保证措施 1、隧道开挖后必须及时进行支护。支护质量必须达到设计规定标准。 2、施工期间，现场值班负责人员每天应同安全质检人员对开挖面地质以及各部支护情况进行一次检查。不良地质地段每班检查一次，当发现支护变形或损坏时立即加固处理并作出详细记录。 3、量测人员发现量测数据有突变或异变时，应于量测后及时向技术负责人或现场负责人汇报，并立即采取应急措施或通知施工人员暂时撤离危险地段。 4、钢拱架架立时不得置于虚碴或活动石上，软弱围岩地段基底夯实加设垫板或加设木楔楔紧。锚杆支护，孔深、间距、方位必须达到设计要求，注浆要饱满，钢筋网初喷混凝土必须达到设计厚度。 5、洞内支护，坚持“随挖随支护”的原则，支护紧跟开挖面，尽量缩小支护工作面。 6、喷射支护前，清除危石及松动石块，喷射手配戴防护用品；机械各部完好正常，压力保持在0.4MPa左右，喷浆管喷嘴严禁对人放置。 7、随着隧道各部开挖工作的推进，及时进行衬砌或压浆。 8、机械转动部分设置防护罩，电动机必须有接地装置，移动或修理机器及管线路时，先停电，并切断电源、风源。 9、加强洞内通风、照明管理，确保达到符合国家相关标准的工作环境。十、应急预案 1、编制目的为规范施工生产安全事故的应急管理与应急响应程序，提高项目经理部的应急处置能力，做到快速、有序、高效地实施应急救援工作，最大限度地避免或减少人员伤亡和财产损失。 2、适用范围大峡谷隧道峨眉端正洞 3、应急工作原则（1）以人为本，安全第一。把保障人民群众的生命安全和身体健康、最大程度地预防和减少生产事故造成的人员伤亡作为首要任务，切实加强应急救援人员的安全防护，充分发挥人的主观能动作用，充分发挥专业救援力量的骨干作用和职工的基础作用。（2）统一领导，协调行动。突发安全事件的处置工作要在项目部应急救援领导指挥部统一领导、统一指挥下进行，事发单位积极配合，其他有关部门分工协作。（3）自救互救，安全抢救。事故发生初期，应积极组织抢救，并迅速组织遇险人员沿避灾线路撤离，防止事故扩大。在事故抢救过程中，应采取措施，确保救护人员的安全，严防抢救过程中发生事故。（4）依靠科学，规范有序。采用先进技术，充分发挥专家作用，实行科学民主决策。（5）预防为主、平战结合，贯彻落实“安全第一、预防为主、综合治理”的方针。（6）坚持事故应急与预防工作相结合，做好预防、预测、预报和预警工作，将日常管理和应急救援工作结合起来，做好常态下的风险评估、物资准备、队伍建设、完善装备、预案演练等工作。充分利用现有专业力量，努力实现一队多能，培养兼职应急力量，并发挥作用。 4、组织机构成立试验段应急救援指挥机构（即应急救援领导小组），应急救援领导小组组长由项目经理担任，副组长由书记、总工、安全总监、副经理、担任，成员由项目各部门负责人及各工区主要管理人员担任。应急救援领导小组下设九个专业应急救援小组：技术支持组、抢险救援组、医疗救护组、现场警戒组、后勤保障组、善后处理组、事故调查组、信息发布组、调度联络组。（1）应急救援组织机构及成员构成项目部建立应急救援领导小组：组长：袁照辉副组长：赵书平马志国小组成员：王刚、邱吉昌、康定华、唐建、龙秀蜀应急救援领导小组设应急救援办公室，设在项目综合办。应急救援办公室电话：13508099177 （2）应急救援组织机构图组长：袁照辉副组长：赵书平马志国后勤保障组：唐建抢险组白志强调度联络组：王艺锦事故调查组：王以强信息发布组：邹果现场警戒组：康定华医疗救护组：龙秀蜀善后处理组：罗松技术组：王刚（3）应急救援组职责 1)组长职责负责突发事件发生后批准本预案的启动与终止；迅速、及时、准确评估事故规模，科学指挥各应急小组，负责人员、设备和物资的调动。 2)副组长职责协助应急救援领导小组组长完成突发事件应急工作，负责分管应急救援小组的日常管理工作。 3)成员职责完成领导交办的突发事件应急工作，承担各自的应急救援职责。（4）各专业应急救援小组职责 1)技术组职责 ①了解掌握判断事故发生的原因，制定防止事故蔓延扩大的技术措施。 ②事故发生后，及时向抢险组提供有效的技术方案和技术支持。 ③根据各工区施工生产内容及特点，制订防止事故发生的技术措施。 ④总结技术组在应急处置工作中的不足，持续改进。 2)抢险组职责 ①寻找受害者并转移至安全地带。 ②在事故有可能扩大进行抢险或救援时，高度注意避免意外伤害。 ③参与编制应急处置方案，提出建议。 ④严格执行应急处置方案，不可盲目抢险。 ⑤抢险或救援结束后，报告联络调度组并对结果进行复查和评估。 ⑥总结抢险组在应急处置工作中的不足，持续改进。 3)后勤保障组职责 ①保障应急救援物资装备的调配、购置。 ②保障车辆，以最快的速度将救出的伤员护送到附近医院。 ③负责所有救援人员的衣食住行安排。 ④负责提供必要的办公用品、交通工具、通讯（信）工具、器材等。 ⑤总结后勤保障组在应急处置工作中的不足，持续改进。 4)调度联络组职责 ①对整个过程进行跟踪拍照，建立影像、文字资料。 ②及时传达应急救援进度给组长。 ③负责传达应急响应级别给各应急小组。 ④负责各应急小组之间的联络和各应急小组之间与组长的联络。 ⑤负责应急抢险信息的上传、下达。 ⑥总结调度联络组在应急处置工作中的不足，持续改进。 5)信息发布组职责 ①主要负责收集、确定信息发布材料，正面引导舆论。 ②主要负责现场救援进展信息和和新闻报道素材的及时收集，经组长及上级单位同意后发布相关信息； ③负责与救援工作有关的当地政府部门（如：安监局、气象局、环保局、地震局等）联系，及时获取相关信息，如获取到对救援工作不利的因素，第一时间要反馈至副组长或组长处。 ④经批准后负责对外信息的发布。 ⑤总结信息发布组在应急处置工作中的不足，持续改进。 6)现场警戒组职责 ①负责各道防线的警戒，控制进出的人员和车辆，无关人员坚决不许进入；负责现场救援的安全盯守及安全巡视；负责现场安全文明施工的管理；负责现场交通工具的指挥和管理。 ②设置事故现场警戒线、岗，维持抢险救护的正常运作。 ③保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。 ④发生事故时，做好现场疏散引导工作，维护现场救援秩序。 ⑤抢救救援结束后，封闭事故现场直至收到明确解除指令。 7)医疗救护组职责 ①负责联系、配合医疗机构的工作，在外部医疗救援机构未到达前，对受害者进行必要的抢救(如人工呼吸、包扎止血、防止受伤部位受污染等)。负责伤员的救治配合工作，负责定时向组长汇报伤员救治情况。 ②使重度受害者优先得到外部救援机构的救护。 ③协助外部医疗救援机构转送受害者至医疗机构，并指定人员护理受害者。 ④救援期间，保障与项目部及医疗、交通管制、抢险救灾等社会救援部门的联系畅通，必要时寻求帮助。 8)善后处理组职责 ①负责做好险情、伤亡人员家属的思想情绪稳定工作。 ②负责事故处理协议的签订及理（索）赔工作。 ③负责其他需要善后处理的事宜。 9)事故调查组职责 ①对现场的有关实物资料进行取样封存。 ②调查了解事故发生的主要原因及相关人员的责任。 ③按“四不放过”的原则对相关人员进行处罚、教育、总结及制定预防措施。 5、各项风险预防措施 1）物体打击预防措施 ①认真贯彻文明施工管理规定，材料堆放整齐、平稳，作业场地及时清扫，每天做到工完场清。 ②多层高处施工，在计划安排上要尽量避免立体交叉作业，确需进行立体交叉作业时，应事先采取隔离防护措施。 ③施工工程靠近必须通行的道路时，应在道路上方搭设坚固、密封的防护棚，防止落物伤害行人。 ④为了防止坠物伤害头部，安全规程明确规定进入施工现场的所有人员，必须戴好符合安全标准、具有检验合格的安全帽，并系牢帽带，否则，不得进入施工现场。 ⑤高处作业人员应配带工具袋，使用的小型机具及小型材料、配件等，必须装入工具袋内，防止坠落伤人。 ⑥清理的杂物，应集中放入垃圾桶或斗车内，并及时吊运到地面。 2）触电事故预防措施 ①施工临时用电,线路导线或电缆不能随地拖拉,以防意外事故发生。 ②配电箱内电器绝缘外壳,不能因高温而变色、裂纹、缺损、且无带电体外露，必须设有专用工作和保护接零端子。 ③箱内接线，必须排列整齐，不得有松动，各电源支路应有标志铭牌，以保证在紧急情况下，准确切断电源。 ④非电工人员不得私自乱接、乱拉灯头线路，在灯头损坏时，应通知电工及时更换。 ⑤在地下室等危险场所施工，应使用安全电压照明。 ⑥金属照明灯具外壳应作保护接零，室内灯具高度不低于2.5m,室外不低于3m。 ⑦电工要熟悉所管辖范围内的用电设备及其配电设备的电气性能,坚持巡回检查制度,发现隐患及时处理。 ⑧进入设备的电源线应穿管保护,管口密封,防止油污或水滴入管内；严禁任何带电线路通过设备，防止导线绝缘损坏时设备带电。 ⑨当设备需带电进行试车或检修时,必须由持证电工担任,并严格执行带电作业安全制度,采取有效的安全保护措施，移动设备,必须断电。 ⑩设备的保护接零(地)要连接牢固,引线截面要符合要求,不得采用2.5mm2 以下单蕊铝线,接线端头应用螺帽,配以弹簧垫圈,当设备安装漏电保护器时,保护接零(地)必须保留。 ⑾设备的保护接零由专用保护接零线提供,不得将设备的工作零线代替保护零线,更不允许利用设备本身代替工作零线. ⑿施工现场临时用电必须采用TN-S 系统,设置专用保护零线,要求使用5芯电缆线,配电系统采用“三级配电两级保护”。 ⒀必须做到一机、一闸、一漏、一箱、箱内无杂物、不积灰。 ⒁配电箱制作要统统一做到有色标、有编号、内外油漆有防雨措施，门锁齐全。电箱底标高1.3-1.5m。 ⒂使用振动棒（板）的操作人员戴绝缘手套，穿胶鞋，混手不得接触开关，电源线不得有破漏电。 2）突泥涌水事故预防措施 ①技术人员首先查阅设计图纸及相关地质资料，分析地质及地下水系发育情况。 ②实行超前地质预报，如超前探孔，了解施工地段前方的地质情况。 ③如通过分析，可能有突泥、涌水可采用超前注浆封堵、或其他辅助措施等施工技术方案进行超前处理。 ④隧道开挖过程中设安全防护人员，随时观察初期支护表面及掌子面渗水情况，如有险情则及时排除或撤离。 ⑤派专（兼）职安全员进行观察防护，以保证发生突泥涌水时，人员及机械设备不受损害。 ⑥对隧道通过的软弱特殊地段，应长期及时布点，实行监控量测。对地面、建（构）筑物沉降、以及洞内变形进行观测，发生位移时进行回归分析，及时反馈。 ⑦在确保施工人员生命安全的情况下，公司应积极组织人力、物力、财力对可能发生的突泥涌水进行处理，及时采取注浆措施，防止突泥涌水事故的发生。 3）隧道坍塌事故预防措施 ①选择合理的施工方法，运用合理的开挖技术，这是预防隧道塌方的前提。 ②加强施工现场管理：施工现场管理，是完成一切预防措施的前提和基础，因此，必须加强对现场施工的管理。（1）从提高施工人员的技术水平和加强岗位责任制出发，进行素质教育，制定行之有效的规章制度，其中最重要的是现场施工员，必须是经过培训和考核合格，具有强烈责任心、敬业精神，具有较丰富的实践经验与组织能力的人担任。（2）加强施工过程中的“三观察”：1）观察掌子面的地质情况及开挖成型情况，并特别注意台车钻进时的异常情况，因为开挖钻进时所反映的情况更直接可靠，对于出现的异常现象要及时进行分析、并调整爆破、支护参数。2）观察初期支护，随时对已支护地段进行观察、观测，掌握初期支护的开裂、变形程度。3）观察围岩变化，对围岩的变化除采用量测手段外，还应用目测，读局部掉快地段进行分析，及时补强支护，消除隐患，因为局部地段的掉快，不是围岩应力及内部挤压，就是塌方发生的前兆。（3）提高隧道通风及照明技术，强化现场文明施工及标准化工地建设，给隧道施工提供一个良好的施工环境。 6、信息上报程序 ①事故发生后或有可能发生事故时，目击者有责任和义务立即报告现场专职安全员、现场负责人或直接上报项目应急救援领导小组组长，现场专职安全员或现场负责人接到险情后立即上报项目应急救援领导小组组长。 ②项目应急救援领导小组组长调查掌握情况后，按照事故的严重程度，对可能发生人员重伤的安全事故，或直接损失10万元以下，立即启动本项目部应急预案实施自救；针对可能出现死亡或1人重伤的事故以上事故，或直接损失10万元以上，由项目经理逐级上报。 7、应急物资储备表11-1 应急物资设备台账序号名称数量规格性能督办部门备注 1 挖掘机 2台良好设备部施工现场 2 装载机 2台 50 良好设备部施工现场 3 运输车 5台 20t 良好设备部施工现场 4 发电机 2台 5KW 良好设备部施工现场 5 警戒灯 5盏良好物资部现场应急库 6 手提式充电手电 10把 LED 良好物资部现场应急库 7 氧气面罩 5副良好办公室现场应急库 8 防水电线 500米 2.5×3 良好物资部现场应急库 9 救生绳 200米 16mm 良好物资部现场应急库 10 潜水泵 2 台良好设备部现场应急库 11 抢险车 2 台良好办公室现场应急库 12 安全警示带 10卷警戒专用良好物资部现场应急库 13 喊话喇叭 4个良好办公室现场应急库 14 工作手套（绝缘） 20副良好物资部现场应急库 15 风镐 4 台良好设备部现场应急库 16 水鞋 50双 42# 良好物资部现场应急库 17 灭火器 30支良好物资部现场应急库 18 担架 3付 190×60CM 良好办公室现场应急库 19 急救箱 3只良好办公室现场应急库
