水泥基无机保温砂浆外墙外保温施工方案.doc

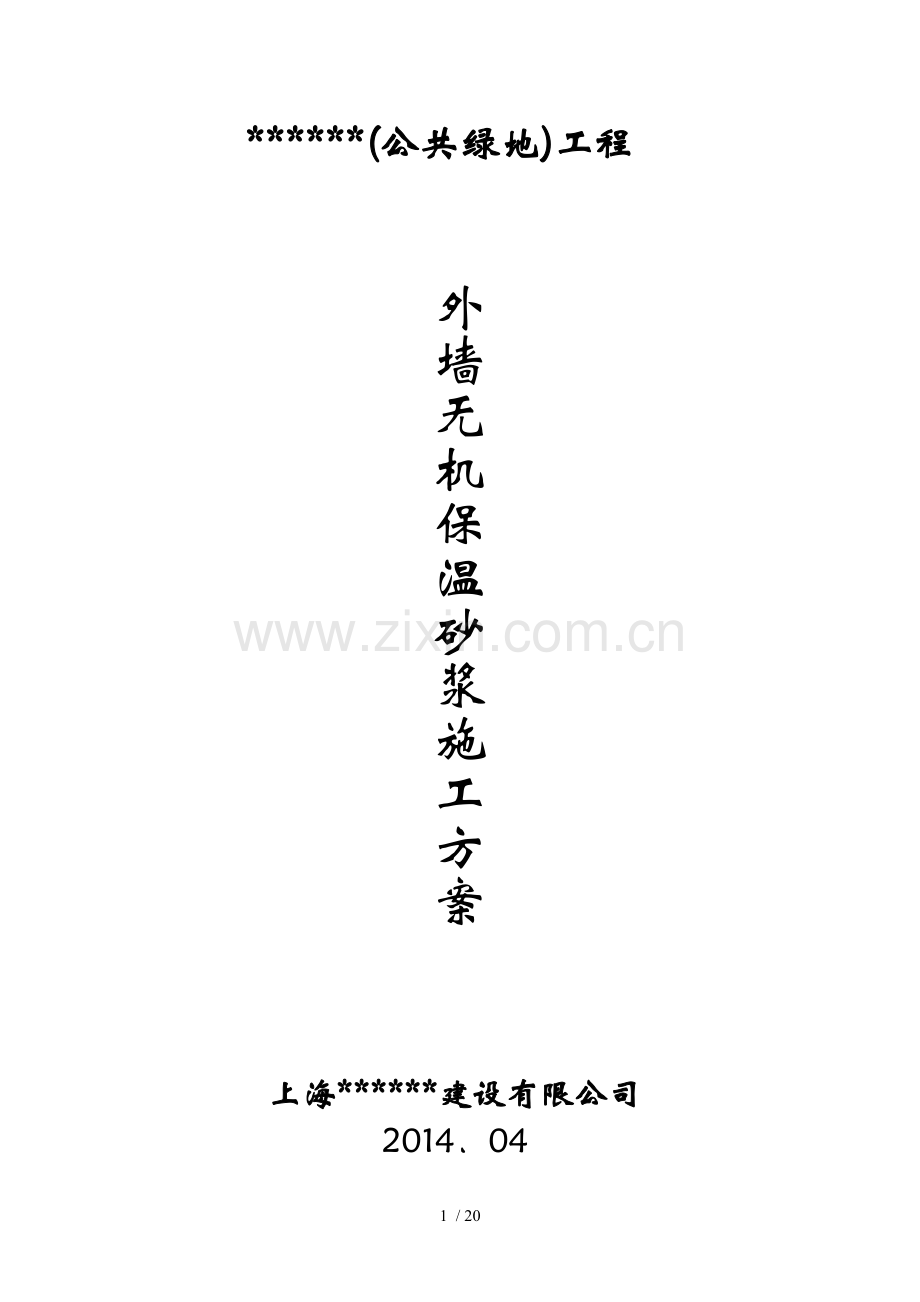

******(公共绿地)工程

外
墙
无
机
保
温
砂
浆
施
工
方
案

上海******建设有限公司
2014．04

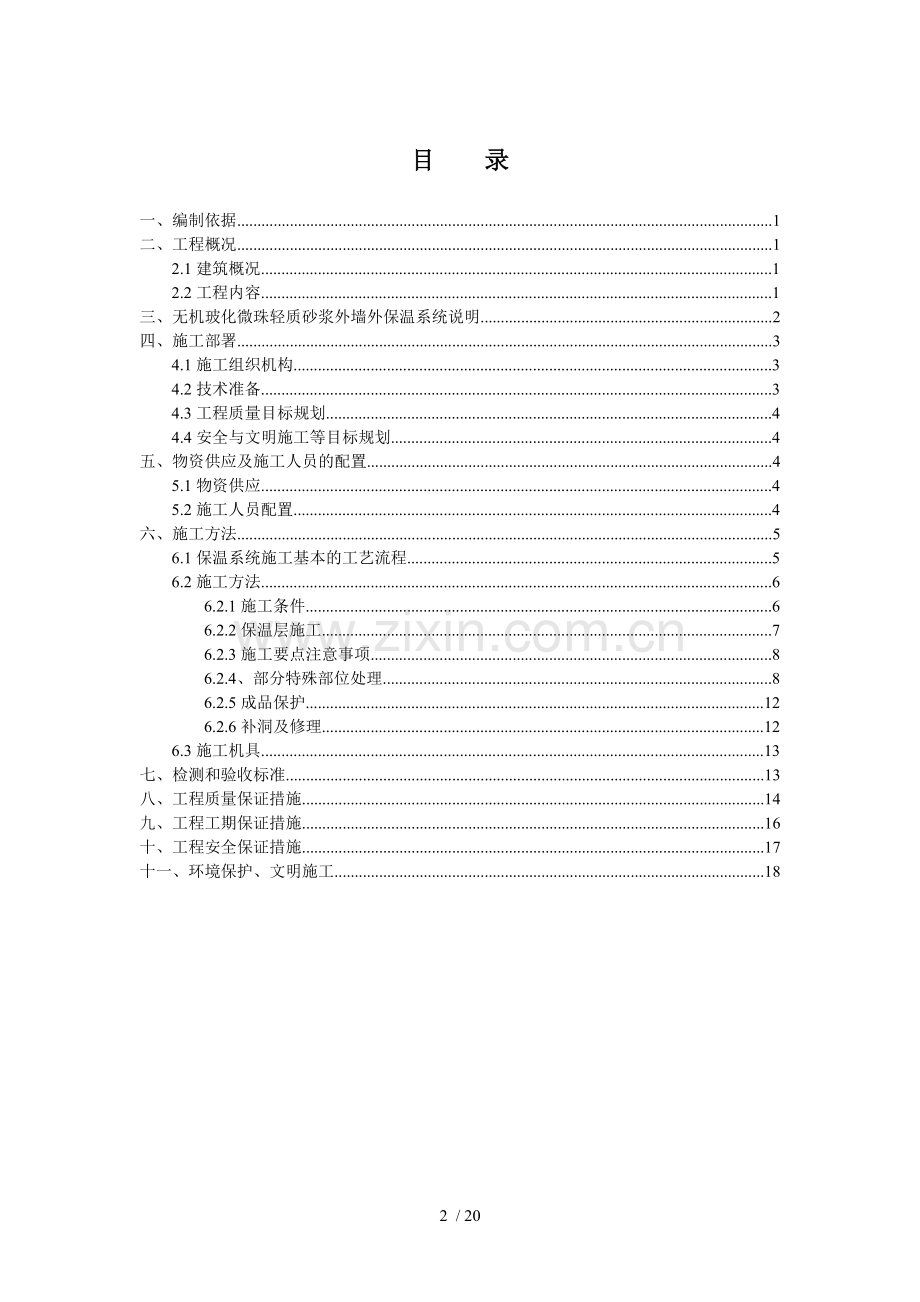

目 录

一、编制依据 1
二、工程概况 1
2.1建筑概况 1
2.2工程内容 1
三、无机玻化微珠轻质砂浆外墙外保温系统说明 2
四、施工部署 3
4.1施工组织机构 3
4.2技术准备 3
4.3工程质量目标规划 4
4.4安全与文明施工等目标规划 4
五、物资供应及施工人员的配置 4
5.1物资供应 4
5.2施工人员配置 4
六、施工方法 5
6.1保温系统施工基本的工艺流程 5
6.2施工方法 6
6.2.1施工条件 6
6.2.2保温层施工 7
6.2.3施工要点注意事项 8
6.2.4、部分特殊部位处理 8
6.2.5成品保护 12
6.2.6补洞及修理 12
6.3施工机具 13
七、检测和验收标准 13
八、工程质量保证措施 14
九、工程工期保证措施 16
十、工程安全保证措施 17
十一、环境保护、文明施工 18
18 / 20
一、编制依据
编制依据
1、设计图纸及其它相关文件。
2、国家关于建筑节能的有关政策、法规和行业标准。
3、DG/TJ08-2088-2011上海统强宝建筑材料有限公司《J-tec玻化微珠保温砂浆系统应用技术规程》。
4、GB 50411-2007、JGJ 144-2004、DGJ08-113-2009、GB/T 20473-2006《建筑保温砂浆》等文件。
5、沪建安质监[2007]第020号文件、[2008]第112号文件
6、国家有关环保、产品质量、安全等方面的法律、法规。
7、现场位置、周围环境、地质资料、气候条件等资料。

二、工程概况
2.1建筑概况
本工程参建单位
建设单位：上海*****有限公司
勘察单位：上海****地质勘察设计有限公司
设计单位：上海市*****设计所
监理单位：上海******监理有限公司
施工单位：上海*********有限公司
工程安质监：上海市*******安全质量监督站
工程地址：

2.2工程内容
本工程外墙外保温采用上海统强宝公司生产的无机膨胀玻化微珠轻质砂浆外墙外保温系统，根据设计图纸要求确定保温层厚度为30mm。1#楼地上总建筑面积4451.25M2，地上建筑面积2740.52 M2，地下建筑面积1710.73 M2，地上2层，层高4.2/3.9米，地下室层高4.2米；2#楼地上总建筑面积4200M2，地上建筑面积2760 M2，地下建筑面积1440M2，地上2层，层高3.6/3.3米，地下室层高3.3米；。
1#楼外墙外保温面积2100M2，2#楼外墙外保温面积为1400M2，外墙饰面为涂料面层。
玻化微珠外墙外保温系统基本构造：
玻化微珠（无机）外墙保温系统基本构造
1
基 层
混凝土结构、水泥混凝土砖砌体、水泥砂浆找平层等
2
界面层
界面砂浆
3
保温层
玻化微珠保温砂浆
4
保护层
涂料饰面
抗裂砂浆，内置耐碱玻纤网格布
5
饰面层
涂料饰面
弹性底涂、柔性耐水腻子
面层涂料
玻化微珠（无机）外墙保温系统、饰面系统构造层厚度要求
序号
构造层
设计厚度（mm）
设计未要求时时参考厚度（mm）
1
界面层
—
0.25～0.50
2
保温层
30
—
3
抗裂砂浆保护层
涂料饰面
—
3～4
4
饰面层
涂料
饰面
弹性底涂
—
0.25～0.30
柔性耐水腻子
—
0. 50～1.50
三、无机玻化微珠轻质砂浆外墙外保温系统说明
本系统由保界面层、温层、界面层、保护层和饰面层组成，通过与基层外墙的连接，固定在基层的外侧，使外墙具有良好的保温隔热、防水、装饰功能，不仅可有效改善建筑物的室内热环境，降低建筑物的使用能耗，而且能保护主体结构，延长建筑物的使用寿命，并提高建筑立面的装饰与艺术效果，是我国和本市一种广泛使用的建筑节能技术。
本系统采用高效保温材料膨胀玻化微珠为保温层材料，能以较小的厚度使外墙获得较大的热阻，从而减少墙体因内外温差导致的传热量。另外，由于保温层设置在外墙外侧，可消除外墙的结构性热桥（如构造柱、圈梁、楼板伸入外墙的端头部位等），避免热桥部位的附加热损失。因而本系统具有良好的保温性能。
本系统与基层外墙复合后，墙体外侧为轻质材料，内侧为重质材料，可降低外墙在夏季的内表面温度波幅，从而提高外墙的夏季隔热性能。
由于本系统复合在外墙基层外侧，故可有效保护主体结构，可减少因外界温度变化导致结构变形与开裂，避免因日晒、雨雪、冻融和干湿循环造成的结构破坏，防止空气中有害气体和紫外线对结构的侵蚀，从而提高主体结构的耐久性。
本系统有良好的防水性能，提高工程整体质量。
四、施工部署
4.1施工组织机构
成立施工组织管理机构
外墙外保温施工应设立施工管理组织机构，配备保温施工负责人、技术负责人、材料员及施工员、安全员等。
4.2技术准备
参加的施工有关人员，必须认真熟悉施工图纸，随时整理图纸存在的问题，及时办理变更和洽商；
及时编制施工方案、措施并办理好审批手续；
配备专业技术人员负责资料收集和整理工作；
组织培训施工人员熟练掌握外保温施工工艺；
做好各工序的书面交底，开工前组织工人交底；
根据施工图纸，按施工计划做好材料计划；
在进场前对基层墙体按照国家有关标准进行验收，验收合格后进行施工。
4.3工程质量目标规划
贯彻落实“百年大计，质量第一”的方针，严格按设计及现行技术规范施工达标，分项工程合格率达到100%，优良率达到90%以上，观感得分率达到95%以上，保证资料得分率达到100%。
4.4安全与文明施工等目标规划
安全目标规划：贯彻落实“安全第一、预防为主”的方针，实现无亡人、无人身上等级工伤事故，无施工机械设备重大及以上责任事故，无火灾、无爆炸事故，无交通肇事责任事故。
文明施工等目标规划：按国家及地方政府部门有关文明施工与环境保护等法令、法规组织施工，推行标准化现场管理，做到施工过程文明有序，对周围环境无污染，无干扰，无相关投诉，创建文明施工工地。
五、物资供应及施工人员的配置
5.1物资供应
工程使用的材料按工程进度分批进场, 同时须有出厂合格证、质保书。在进场时请监理校验，并作好记录，材料进场后随机抽样进行复验，检测合格方可使用。
表9玻化微珠外墙保温系统材料
材料名称
规 格
备 注
玻化微珠保温砂浆
25Kg/袋
无机保温砂浆
标准型耐碱网格布
160g/m²
符合DG/TJ08-2088-2011要求
抗裂砂浆
40Kg/袋
胶粉聚合物砂浆
界面砂浆
40Kg/袋
胶粉聚合物砂浆
5.2施工人员配置
按照工艺要求的工种作业顺序和工程进度计划组织工人的数量及到场作业时间，最大限度地以正常作业时间推进施工进度，我们的理念是：无谓地强调加班加点，在不切实际地赶工期状态中工艺难以保证精细，赶工的活必然粗糙，应在施工组织上尽量避免。
由于各个施工阶段的工程和工程量各不相同，劳动力的工种和人数需根据具体情况进行调整。根据工程施工进度要求，本工程根据施工进度需要可配备2个作业班组，每班组15人，每班组各工种人员配备齐全。

六、施工方法
6.1保温系统施工基本的工艺流程

基层处理做找平层
材料制备

吊垂线、套方、弹控制线
制备界面砂浆（专用界面剂）

外墙阴阳角，门窗洞口加强处理

基层涂刷界面砂浆（专用界面剂）

用保温砂浆抹灰饼、冲筋
制备保温砂浆

预理分格条

分次分遍抹保温砂浆（每遍厚度≤20mm）

抹第一遍抗裂砂浆
配制抗裂砂浆

压入网格布

抹第二遍抗裂砂浆

（涂料饰面）批刮弹性腻子

刷涂料

墙体保温工程验收

6.2施工方法
6.2.1施工条件
保温系统各层应自上而下分段流水作业，根据现场实际情况，1#楼东侧及南侧因有道路及雨污水井，管道施工，因此从东立面，南立面向西立面及北立面推进收头，2#楼考虑到北侧业主高尔夫球场施工，故从北立面向南立面展开施工，施工应严格按本操作要点作业。
基层墙体必须清理干净，并已验收合格，门窗框及墙身上各种进户管线，水落管支架，预埋件等按设计安装完毕。
基层墙体经过找平处理并通过验收。
施工现场环境温度和墙体表面温度在施工及施工后24小时内不得低于5℃，施工时风力不大于5级。
夏季施工应避免阳光直射，必要时在脚手架上设临时遮阳设施。
雨天不施工。
基层处理
1、施工准备：无机保温砂浆易操作，实际施工方法与普通砂浆抹灰几乎接近，因此，在浆料的拌和前，搭设搅拌棚，所有材料必须在搅拌棚内机械搅拌，防止保温砂浆飞散，影响现场文明施工。
2、保温施工作业前提：外墙面的垂直度和平整度应符合现行国家施工及验收规范要求；外窗框已安装完毕，并经验收合格；外墙面上的雨水管卡、预埋件等应提前安装完毕，并预留外保温层厚度；施工用脚手架的搭设应牢固，必须经安装检验合格后，方可施工；横竖杆距墙面、墙角的间距需适度，且满足保温层厚度和施工操作要求；主体结构的各种接缝应提前做好处理 ；作业时环境温度不应低于5℃，风力不应大于5级，风速不宜大于10m/s；严禁雨天施工，雨期施工应做好防雨措施；主体施工时遗留在墙上的施工孔洞、废钢筋的应提前处理完毕。
3、保温及其配套材料进入现场复检要求：材料进入现场应检测的内容：材料的合格证、检测报告是否齐全，是否与所送材料配套；抽检材料单位的重量体积与合格证标明是否在合理误差范围内；检查包装有无破损。检查材料是否在有效期内。基面处理：墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净；墙表面凸起物大于或等于10㎜时应剔除。
4、界面拉毛：界面拉毛用磙子滚、笤帚拉、木抹子拔都可，但在配合比上应作调整，控制水泥与砂子的比，合理调整界面剂用量。拉毛不宜太厚，但必须保证所有的砼及砌块墙面都做到毛面处理。
5、吊垂直、套方、弹控制线，做灰饼：在顶部墙面固定射钉或膨胀螺栓，作为挂线铁丝的垂挂点；根据室内三零线向室外返出外保温层抹灰厚度控制点，而后固定垂直控制线两端；复测每层三零线到垂直控制通线的距离是否一致，偏差超过20㎜的，查明原因后做出墙面找平层厚度调整；根据垂直控制通线作垂直方向灰饼，再根据两垂直方向灰饼之间的通线，作墙面保温层厚度灰饼，每个灰饼之间的距离（横、竖、斜向）不超过2m；测量灰饼厚度，并作记录，计算出超厚面积工程量；灰饼可用废聚苯板5×5㎝粘贴，用干缩变形量小的粘结材料粘结。
6.2.2保温层施工
1、施工要点：抹胶粉膨胀玻化微珠保温砂浆应至少分两遍施工，每两道间隔24-48小时以上（与工地现场环境等有关）；后一遍施工厚度要比前一遍厚度小，最后一遍留10mm左右为宜；最后一遍操作时应达到冲筋厚度并用大杠搓平，墙面门窗平整度应达到本规程相应的要求；保温层固化干燥（用手掌按不动表面，一般约3-7天）后方可进行抗裂砂浆保护层施工。
2、保温浆料的配制及保温层施工：按包装袋使用说明加水加料搅拌3 min，搅拌均匀后倒出；浆料应在2h内用完；搅拌需设专人专职进行保温浆料及抗裂砂浆的搅拌，保证搅拌时间和加水量的准确。玻化微珠保温层抹灰厚度控制在20㎜左右
3、第2道保温层施工：待第一层保温施工24小时后（待天气情况而定）进行第2道保温层施工，厚度1.5cm，施工宜自上而下，最后一遍膨胀玻化微珠浆料施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。
4、铺贴增强耐碱网格布：待保温层强度达到要求时，开始铺贴增强网格布，增强网格布按墙体尺寸事先裁剪好，抹聚合物砂浆，用抹子将增强网格布压入砂浆。砂浆厚度在2 mm左右。增强网格布搭接宽度应不小于横向80 mm、纵向50 mm的要求。
5、抹面层抗裂砂浆：待加强增强网格布铺设完成检验合格后，抹最后一道抗裂砂浆。抹时要求上杠找平，最后可用木抹子搓平，一直达到设计要求时进行下道工序，但必须经过有关方面对基层的验收。
6.2.3施工要点注意事项
1、膨胀玻化微珠轻质砂浆、抗裂砂浆、界面砂浆等搅拌必须使用机器搅拌，且需搅拌均匀，在规定时间内使用完，未使用完的不得加水搅拌再使用。物料要有专人搅拌看护，严格按照材料配比搅拌，静止随意加水或其他骨料。砂浆抹灰施工间歇应在自然断开处，方便后续施工搭接，如伸缩、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆布应完全覆盖已铺好的 增强网格布及增强网格布，需与加强增强网格布及底层砂浆呈台阶形坡茬，留荐间距不小于150mm，以免搭接处平整度超出偏差。
6.2.4、部分特殊部位处理
未列出的按照《墙体节能建筑构造》（06J123）
1、阴阳角做法：

勒角做法：

女儿墙、檐构做法：

窗口处理：

5、凸窗做法：

6.2.5成品保护
①门窗框、管道、槽盒等上的残存砂浆，应及时清理干净；
②翻架子时应有防止对已抹好墙面、门窗、洞口、边角、垛等造成破坏的保护措施，其他工种作业时不应污染和损坏墙面，严禁踩踏窗口；
③各构造层在凝结硬化之前应防止水冲、撞击、振动。
6.2.6补洞及修理
在使用脚手架施工时，墙面必然留有孔洞。待脚手架拆除以后，立即用水泥砂浆填补孔洞，外边与基层墙体基面相平。
待水泥砂浆干燥后，用一块与孔洞大小相同的饼，在背面抹上胶粘剂后塞入孔洞，外表面与墙面相平。
在刚填补的孔洞及其周围100mm预留区域内用抹面砂浆和增强网格布修补。增强网格布与原墙面增强网格布重叠80mm。为防止应修补而污染墙面，可预先用纸胶带覆盖周圈部位。
对本系统破坏处，也可照此方法修补。
6.3施工机具
用于本系统施工的机具主要有：
脚手架安装完毕，经调试运行安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员；
强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、扫帚、手锤、壁纸刀等；
常用的检测工具：经纬仪及放线工具、托线板、方尺、探针、钢尺等。
七、检测和验收标准
1、保温工程验收
1.1、外墙外保温工程按现行国家标准《建筑工程施工质量验收统一标准》GB50300-2001规定进行施工质量验收。
1.2 、外保温工程分部工程为：外保温、子分部工程为：保温浆料系统，分项工程有：基层处理，抹玻化微珠保温浆料，抹面层，变形缝，饰面层。
1.3、分项工程以每1000m2划分为一个检验批，不足1000 m2也划分为一个检验批；每个检验批每100 m2至少抽查一处，每处不得小于10 m2。
1.4 、主控项目的验收应符合下列规定：
（1）、外保温系统及主要组成材料性能应符合本规程要求。
检查方法：检查型式检验报告和进场复检报告。
（2）、保温层厚度应符合设计要求。
检查方法：插针法检查。
1.5、 一般项目的验收应符合下列规定：
（1）、玻化微珠保温浆料系统保温层垂直度和尺寸允许偏差应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210-2002规定。
（2）、抹面层分项工程施工质量应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210-2002规定。

附：允许偏差项目
　　 外墙保温体系允许偏差及检验方法 单位：mm
项次
项目
允许偏差
检查方法
保温层
基层
1
立面垂直
3
4
用2m托线板检查
2
表面平整
2
4
用2m靠尺及塞尺检查
3
阴阳角垂直
3
4
用2m托线板检查
4
阴阳角方正
3
4
用20cm方尺和塞尺检查
5
分格条（缝）平直
3
拉5m小线和尺量检查
6
立面总高度垂直度
H/1000且不大于20
用经纬仪、吊线检查
7
上下窗口左右偏移
不大于20
用经纬仪、吊线检查
8
同层窗口上、下
不大于20
用经纬仪、拉通线检查
9
保温层厚度
不允许有负偏差
用探针、钢尺检查
2、质量验收应执行《建筑节能工程施工质量验收规范》(GB 50411-2007)、 《外墙外保温工程技术规程》（JGJ 144-2004）等标准。
3、节能工程质量竣工等验收将使用《上海市建筑节能工程质量验收竣工资料》电子版，并将建筑节能资料列入《上海市建筑安装工程质量竣工资料》中。

八、工程质量保证措施
1、基础工作：
（1）施工前认真读懂图纸，严格按照国家现行施工规范和经总包审核批准的施工组织设计进行施工。
（2）认真组织学习执行有关规章制度，对全体员工进行质量意识教育，牢固树立“质量是企业的生命”和“为用户服务”的思想。
（3）按照ISO9001体系运行文件的要求建立质量保证组织体系，设立专职质检员和成品保护管理员岗位，建立岗位责任制，并建立相应的台帐，单位的领导要经常检查质量保证体系的运转情况。
2、物资检验规定：
（1）对所有进场的原材料、半成品组织检查验收，建立台帐。
（2）所有进场物资须有材质证明、出厂合格证和试验报告。
（3）对进场的物资必须进行标识，按照已经经过检验、未经检验和经检验不合格等三种状态进行分种类堆放，严格保管，避免勿用不合格的材料。
（4）对不合格物资，坚决要求不准进场，同时要注明处理结果和材料去向。对不合格材料的处理，应建立台帐。
3、过程检验及报验规定：
（1）严格执行国家现行规范、标准及企业的各项规定，严格按照设计要求组织施工。
（2）每个分项工程（工序）开工之前，分严格按工艺标准要求对操作班组进行技术、质量交底。
（3）工程施工实行“三检制”，应认真抓好班组的自检工作，设立专职质检员，督促班组的自检及填写自检记录。
（4）分部分项（工序）工程完成后，组织自检和工序间的交接检查，不合格的分项或工序，不经返修合格不得进行下道工序的施工。
（5）质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，并督促操作者及时整改。
4、工程质量检验评定规定：
（1）分项工程质量评定应按照国家质量验评标准规定进行实事求是的评定。
（2）分项工程质量评定，由班组组织自检评定，报项目部进行核定，主要分部由公司质量部门核定。
（3）分项工程质量评定过程中出现不合格，由专职质检员填写不合格品通知单，技术部门提出纠正措施，整改后重新评定。
5、质量保证资料管理规定：
（1）质量保证基础资料，由施工班组负责填写、整理、报项目部质量员，并严格执行地方行业标准。
（2）各种质量保证资料，必须与施工同步进行，不得后补，以保证资料的完整、真实、整齐。
九、工程工期保证措施
（一）、材料质量保证措施
1、根据自身产品特点、工程特征编制有针对性的保温工程专项施工方案，由报监理、建设单位审批后实施。
2、由专业技术人员到现场对保温工程施工作业人员进行施工技术交底。对质量控制重点部位进行现场实际操作指导。
3、进场保温材料、构配件；根据监理、建设单位要求，按规定进行分批见证取样抽检；合格后方可使用。
4、做好检验批、分项工程、分部工程及隐蔽工程质量进行检查验收，确保合格后进行下道工序施工。
6、对建设单位、监理单位等提出的保温材料及施工方面的任何问题，及时到现场协调及解决处理。
（二）、施工质量保证措施
1、建立高素质、强有力的施工管理班子。选用有丰富施工经验的人员承担施工任务，为保温工程质量提供组织保证。
2、在保温工程施工过程中，必须严格执行国标、企标。须严格遵守各工种施工程序、工作规程、质量标准等。
3、建立质量管理责任制，明确分工职责，落实施工控制责任，使施工管理班子各司其职，各负其责。
4、建立质量例会制度，对质量进行有效监督，开展质量交流活动，及时预防发现纠正质量问题。
5、按有关部门标准及保温工程专项施工方案等对作业人员进行专门的施工技术交底。
6、质检员要掌握相关的保温工程质量标准、检验方式，对作业班组给予质量管理方面的指导、检查、督促，审查施工设备的技术状况和现场计量的准确程度。
7、开工前按照国家规范，工艺标准、设计图纸和技术交底中的质量要求，制作保温工程样板墙，经甲方、监理、技术负责人、质量负责人等联合检查鉴定后，再进行大面积的施工。
8、制定保温工程成品保护措施，由专人监护。
9、确立用户至上的观点，决不把问题留至下道工序。坚持实行自检、专检、交接检三检制度。各检验批、分部分项工程的施工质量，以及材料进场、施工试验、图纸变更、加工订货、施工方案及技术措施严格执行质量管理制度，及时尽早发现问题，解决问题。
10、实行质量一票否决制度，所有工程要在保证质量达标的前提下完成，未达标项目不能通过内部质量验收。
11、提高检测标准和覆盖面，彻底杜绝隐患，外墙外保温工程在整个建筑物外观质量方面起着至关重要的影响，为保证建筑物外观质量，保温工程各检验批、分项、分部都必须进行高密度、拉网式的全面检查，最大限度的保证工程质量。
十、工程安全保证措施
1、保温工程施工应检查落实各项安全技术措施。专职安全员必须对保温工程全过程进行安全监护。
2、进入施工现场的人员，必须配戴安全帽。凡在2m及以上高处作业无可靠防护设施时，必须使用安全带。在恶劣的气候条件下，严禁进行施工作业。
3、保温工程施工应服从总承包单位的安全管理。从业人员应办理相关手续，签订劳动合同，进行安全培训，考试合格后，方可上岗作业。特种作业人员必须持有效证件上岗作业。
4、保温工程施工前，必须对施工作业人员进行书面安全技术交底。
5、施工现场临时用电必须按照国家现行标准《施工现场临时用电安全技术规范》JGJ46-2005的有关规定执行。应避免夜间施工。
6、电动机械和电动工具必须装设漏电保护器，其保护零线的电气连接应符合要求。
7、施工用专用外脚手架搭设牢固，安全检验合格后方可上人施工。脚手架横竖杆距离墙面、墙角适度，脚手架铺设与外墙分格相适应。施工时应有防止工具、用具、材料坠落的措施。无可靠的防护措施，保温工程施工严禁立体交叉作业。
8、作业人员必须配备相应的劳动保护用品，并应正确使用，夏季炎热天气施工应做好作业人员防暑降温工作。
9、应遵守有关安全操作规程，新工人需经过技术培训和安全教育方可上岗。
十一、环境保护、文明施工
1、加强现场施工人员和储运工作人员的环保教育，提高对环境保护重要性的认识，树立做好环保人人有责的意识，积极参与文明工地的建设。
2、系统各组成材料在运输和贮存过程中有良好包装，防止粉料因包装袋破损散落或随风飘扬，膨胀玻化微珠应有塑料薄膜包装并打包，运输过程中应捆绑扎紧，并防止明火。
3、现场制备膨胀玻化微珠保温砂浆，应在室内或背风场所进行，或采取有效的挡风措施，防止飞散。
4、超过可操作时间的聚合物砂浆等废弃物，不得随意丢弃。
5、每天收工时，应及时清扫建筑垃圾。

上海*******有限公司
2014-04-20
