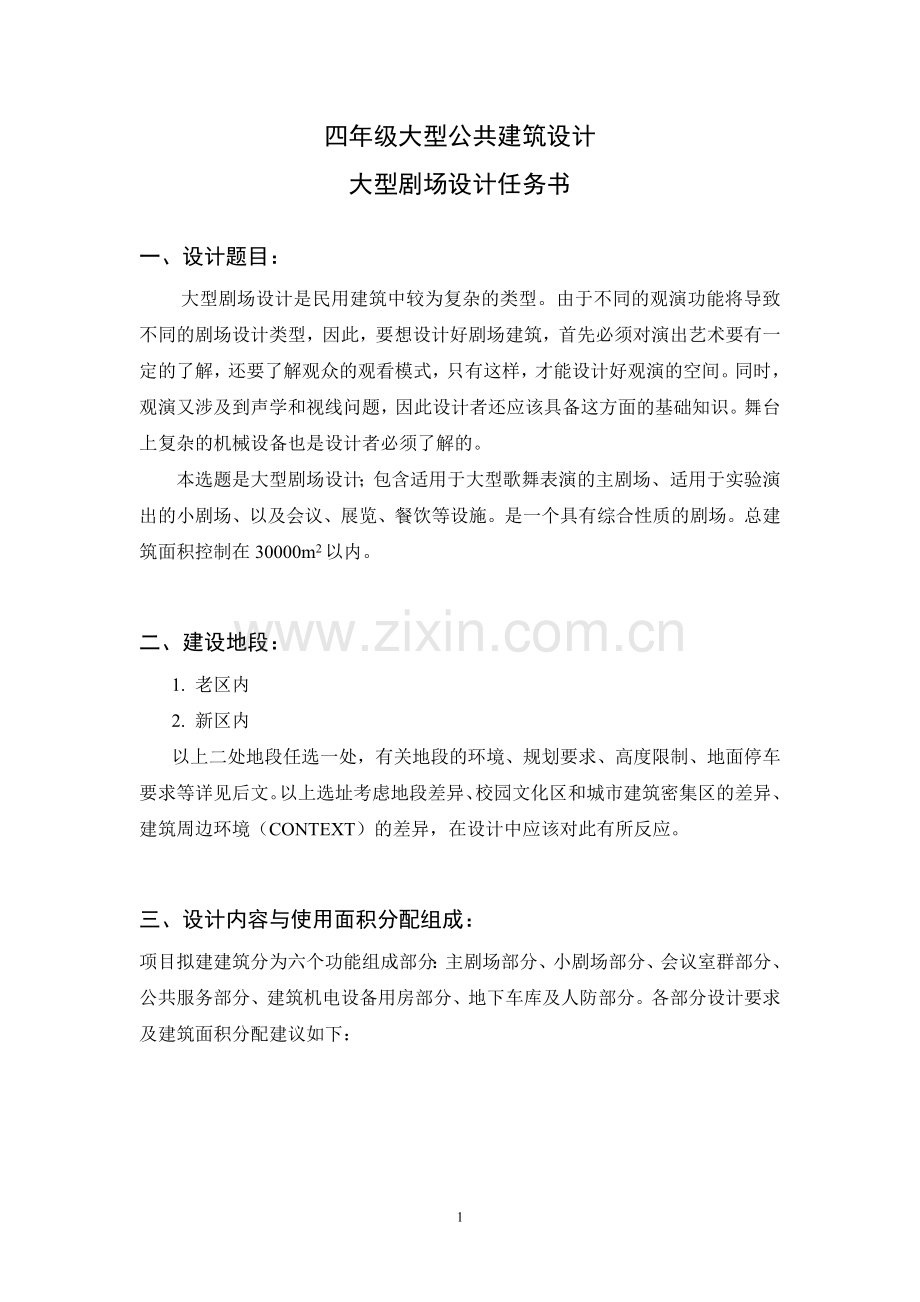

四年级大型公共建筑设计
大型剧场设计任务书
一、设计题目：
大型剧场设计是民用建筑中较为复杂的类型。由于不同的观演功能将导致不同的剧场设计类型，因此，要想设计好剧场建筑，首先必须对演出艺术要有一定的了解，还要了解观众的观看模式，只有这样，才能设计好观演的空间。同时，观演又涉及到声学和视线问题，因此设计者还应该具备这方面的基础知识。舞台上复杂的机械设备也是设计者必须了解的。
本选题是大型剧场设计；包含适用于大型歌舞表演的主剧场、适用于实验演出的小剧场、以及会议、展览、餐饮等设施。是一个具有综合性质的剧场。总建筑面积控制在30000m2以内。

二、建设地段：
1. 老区内
2. 新区内
以上二处地段任选一处，有关地段的环境、规划要求、高度限制、地面停车要求等详见后文。以上选址考虑地段差异、校园文化区和城市建筑密集区的差异、建筑周边环境（CONTEXT）的差异，在设计中应该对此有所反应。

三、设计内容与使用面积分配组成：
项目拟建建筑分为六个功能组成部分：主剧场部分、小剧场部分、会议室群部分、公共服务部分、建筑机电设备用房部分、地下车库及人防部分。各部分设计要求及建筑面积分配建议如下：

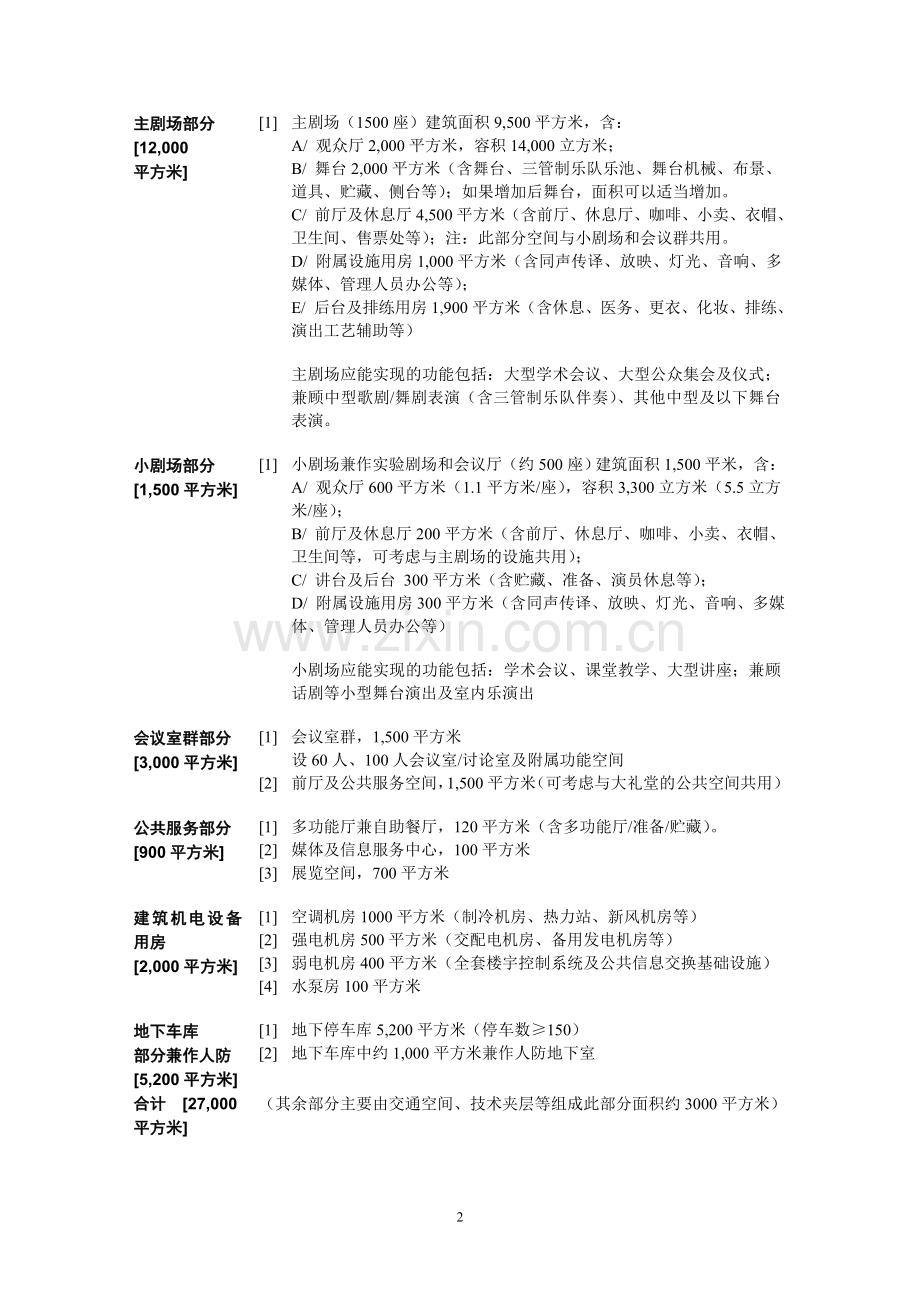

主剧场部分
[12,000
平方米]
[1] 主剧场（1500座）建筑面积9,500平方米，含：
A/ 观众厅2,000平方米，容积14,000立方米；
B/ 舞台2,000平方米（含舞台、三管制乐队乐池、舞台机械、布景、道具、贮藏、侧台等）；如果增加后舞台，面积可以适当增加。
C/ 前厅及休息厅4,500平方米（含前厅、休息厅、咖啡、小卖、衣帽、卫生间、售票处等）；注：此部分空间与小剧场和会议群共用。
D/ 附属设施用房1,000平方米（含同声传译、放映、灯光、音响、多媒体、管理人员办公等）；
E/ 后台及排练用房1,900平方米（含休息、医务、更衣、化妆、排练、演出工艺辅助等）

主剧场应能实现的功能包括：大型学术会议、大型公众集会及仪式；兼顾中型歌剧/舞剧表演（含三管制乐队伴奏）、其他中型及以下舞台表演。

小剧场部分
[1,500平方米]
[1] 小剧场兼作实验剧场和会议厅（约500座）建筑面积1,500平米，含：
A/ 观众厅600平方米（1.1平方米/座），容积3,300立方米（5.5立方米/座）；
B/ 前厅及休息厅200平方米（含前厅、休息厅、咖啡、小卖、衣帽、卫生间等，可考虑与主剧场的设施共用）；
C/ 讲台及后台 300平方米（含贮藏、准备、演员休息等）；
D/ 附属设施用房300平方米（含同声传译、放映、灯光、音响、多媒体、管理人员办公等）

小剧场应能实现的功能包括：学术会议、课堂教学、大型讲座；兼顾话剧等小型舞台演出及室内乐演出

会议室群部分
[3,000平方米]
[1] 会议室群，1,500平方米
设60人、100人会议室/讨论室及附属功能空间
[2] 前厅及公共服务空间，1,500平方米（可考虑与大礼堂的公共空间共用）

公共服务部分
[900平方米]
[1] 多功能厅兼自助餐厅，120平方米（含多功能厅/准备/贮藏）。
[2] 媒体及信息服务中心，100平方米
[3] 展览空间，700平方米

建筑机电设备用房
[2,000平方米]
[1] 空调机房1000平方米（制冷机房、热力站、新风机房等）
[2] 强电机房500平方米（交配电机房、备用发电机房等）
[3] 弱电机房400平方米（全套楼宇控制系统及公共信息交换基础设施）
[4] 水泵房100平方米

地下车库
部分兼作人防
[5,200平方米]
[1] 地下停车库5,200平方米（停车数≥150）
[2] 地下车库中约1,000平方米兼作人防地下室
合计 [27,000
平方米]
（其余部分主要由交通空间、技术夹层等组成此部分面积约3000平方米）

四、功能要求：
大剧院平面功能设计应符合国家相关设计规范的要求，并满足大型歌剧、芭蕾舞剧、大型综合文艺演出的需要，声学设计按自然声设计，备有电声系统。
1）前厅、休息厅：提供观众集散、交流、休息的场所，另设贵宾休息室二间，使用面积约2000平方米。
2）剧场观众厅：设固定观众席1500座（较高舒适度，每座面积不小于0.90 m2），其中设一定数量的包厢贵宾席以及残疾人轮椅座席，观众厅的设计应使大部份观众获得良好的视听条件。
3）舞台、乐池：采用镜框式台口箱型舞台形式，设主台、双侧台(可考虑增加后台)，台口尺寸宽16~18米、高9~12米，台口高度可以根据观众厅剖面设计作适当调整；主台面积800平方米左右（宽32米×深24米），净高28米，左右侧台面积各300平方米左右，净高不小于12米，后舞台面积400 平方米左右，净高不小于15 米，乐池可容纳二管乐团，设分块乐池升降台和乐池升降栏杆，可在其间任意位置定位使用。台仓设于舞台下部，台仓的面积、尺寸根据实际使用效果需要，并结合舞台面积、尺寸确定；台仓的有效深度根据升降台机械设备要求，并结合台口高度确定。
4）多功能厅：设观众席350座，可供中小型演唱会、时装表演（伸出式舞台）、体育舞蹈比赛、电影放映和召开中型会议使用。
5）后台业务用房：设各类化妆间、乐队指挥休息室、演员换装室、休息室、候演室、道具存放间、布景存放间和组装场以及工作人员办公室、技术人员工作室等。
6）演出技术用房：设舞台总监室、导演室、光电设备间、音响设备间、调光室、调音室、广播室、录像转播室、追光灯室、耳光室、面光室等。
7）剧务用房：包括排练厅、练功房各一间以及制作修理间、布景材料库、音乐制作室等。
8）通用设备用房：包括各种设备机房，维修值班室和维修品库等。
9）行政管理、业务办公及后勤用房：设行政管理、业务办公、大中小会议室、信息处理中心、警卫用房、环卫用房、车队用房和医务室等。
10）地下室：用途为停车库及设备房，按人防平战结合设计。
注：1．上述分项面积分配均含交通面积；
2．剧场、会议、贵宾、演员等不同部分可考虑分设出入口；
3．剧场大厅内可以设客梯3-4部（包含自动扶梯）；
4．可安排适量职工自行车库；
5．供热接区域供热网，不设锅炉房。
五、设计要求
1．设计要明确所设计的建筑的空间组成与交通联系部分，即使用部分、交通联系部分和次要使用部分。能较好的利用周围环境及已有建筑物，充分考虑人流和车辆的集散面积。
2．建筑的功能分区要在设计中明确表示，要从空间的“主与次”、“闹与静”、“内与外”等的关系加以分析，使各部分空间都能得到合理的布局。
3．建筑的平面、立面等形式不限，可采用各种平面、立面形式，但要符合消防、疏散、安全及结构等方面的规范要求。立面注意对比与呼应，节奏与韵律，体现建筑功能与建筑形象的双重特性。
4．设计时，要先画方案草图，经多个方案比较后，再出正式设计图。
5．设计图纸尺寸用3号图纸。
6．图纸要求：
a.总平面图
b.平面图
c.正立面图
d.背立面图
e.侧立面图
f.剖面图
g.效果图(彩色、黑白均可)
h.说明书
7．制图要求：图纸中可由自己布置各类图的位置，也可分页单独设计出图，但制图时必须严格按照绘图要求绘制。
六、时间要求：
九周：
第10、11周：布置任务书、查阅资料；
第12、13周：立意、方案构思；
第14、15周：方案的调整与深入；
第16、17周：方案的推敲与展示；
第18周：交图 。
七、参考书及资料
1.《建筑设计资料集》 中国建筑工业出版社
2．《剧场建筑设计手册》 清华大学建筑系剧院建筑设计组（资料室藏）
3.《国外家建筑实例图集——舞台表演建筑》 中国建筑工业出版社
4.《旅馆及影剧院建筑学术论文集》 西南地区建筑设计标准化办公室
5.《西方戏剧剧场史》 清华大学出版社
6.《The Theaters & Hall》 Meisei Publicantions(日本)
7.《剧场建筑设计规范》JGJ57-2000
8.《高层民用建筑设计防火规范》BG50045-95

八、剧场设计调研提纲
（一）基本概念及总平面布置
1、剧场的分类、等级与规模
2、剧场的功能、流线与面积组成
3、剧场总平面布局及规划要求
4、停车位的基本尺寸及出入口基本要求；地面停车场及地下停车库与场地的关系

（二）观众厅
1、观众厅的类型
2、池座与楼座的关系以及它们与舞台的关系
3、观众厅的视线
4、观众厅形状与声学设计的关系

（三）舞台
1、舞台的类型
2、舞台的形状
3、舞台的功能

（四）舞台机械
1、舞台机械的种类
2、舞台机械的功能

（五）演出技术用房
1、演出技术用房的种类
2、演出技术用房的空间安排

（六）门厅公共空间
1、门厅空间模式、人流及功能空间的组织
2、服务台、衣帽间的位置，
3、休息厅形式及位置
4、楼电梯厅的位置

（七）餐饮厨房及会议部分
1、餐饮的分类、规模与布局
2、各类会议厅与休息前厅、衣帽间、卫生间、楼电梯交通的关系

（八）行政、后台服务及工程机房
1、行政办公室的种类、位置
2、演员化妆室的位置
3、各类水、电、空调、机房及工程维修用房的布局要求

附录：空调与冷热机房面积参考
一、空调机房
放置空气处理装置（Air Handling Unit,简记AHU，称空调箱）的机房，包括带回风的空气处理装置和全新风处理装置。空调箱通常在所负责的区域附近，一般可几个空调箱共用一个空调机房。一个空调箱的服务面积以不超过500m2为宜，其风管的作用半径为30-40m。
比较集中的空调机房净高：建筑面积＜3000 m2，净高为4m；建筑面积＞3000 m2，净高为4.5m；建筑面积＞7000 m2，净高为6m。分布在各标准层的空调机房可为标准层高度，2.7-3.0m。
空调机房的总面积可按下列原则确定：
（1） 民用和一般空调（全空气系统）：空调面积的5-10%
（2） 新风机房（空气——水系统）：空调面积的1-2倍
实际布置空调机房位置时须考虑各空调箱的风道布置通道及所负责的空调区域，一般不宜离所负责的区域太远。
二、制冷机房
指单独供冷用的机房，冷热共用的机房在下面说明。制冷机房需要放置制冷机、冷冻水泵、冷却水泵，通常放置在地下室。制冷机房面积一般按每1.163MW/100m2估算，或占总建筑面积的0.6-0.9%。
三、冷热同供时的冷热源机房面积
当采用直燃机、热泵系统，或供冷使用制冷机、供热采用城市热网时，可将冷热源放置在一个机房中，而不用单设锅炉房（生活热水的锅炉房另设）。此时冷热源机房的面积通常为总建筑面积的3-5%，通常放在地下室。但当采用直燃机时，必须考虑泄爆空间。该空间包括了软水处理和热交换设备。
四、冷却塔占地面积
冷却塔通常放置在裙房顶上或其它不影响散热效果又不影响美观的地方，冷却塔占地面积约为总建筑面积的0.5-1.0%。
