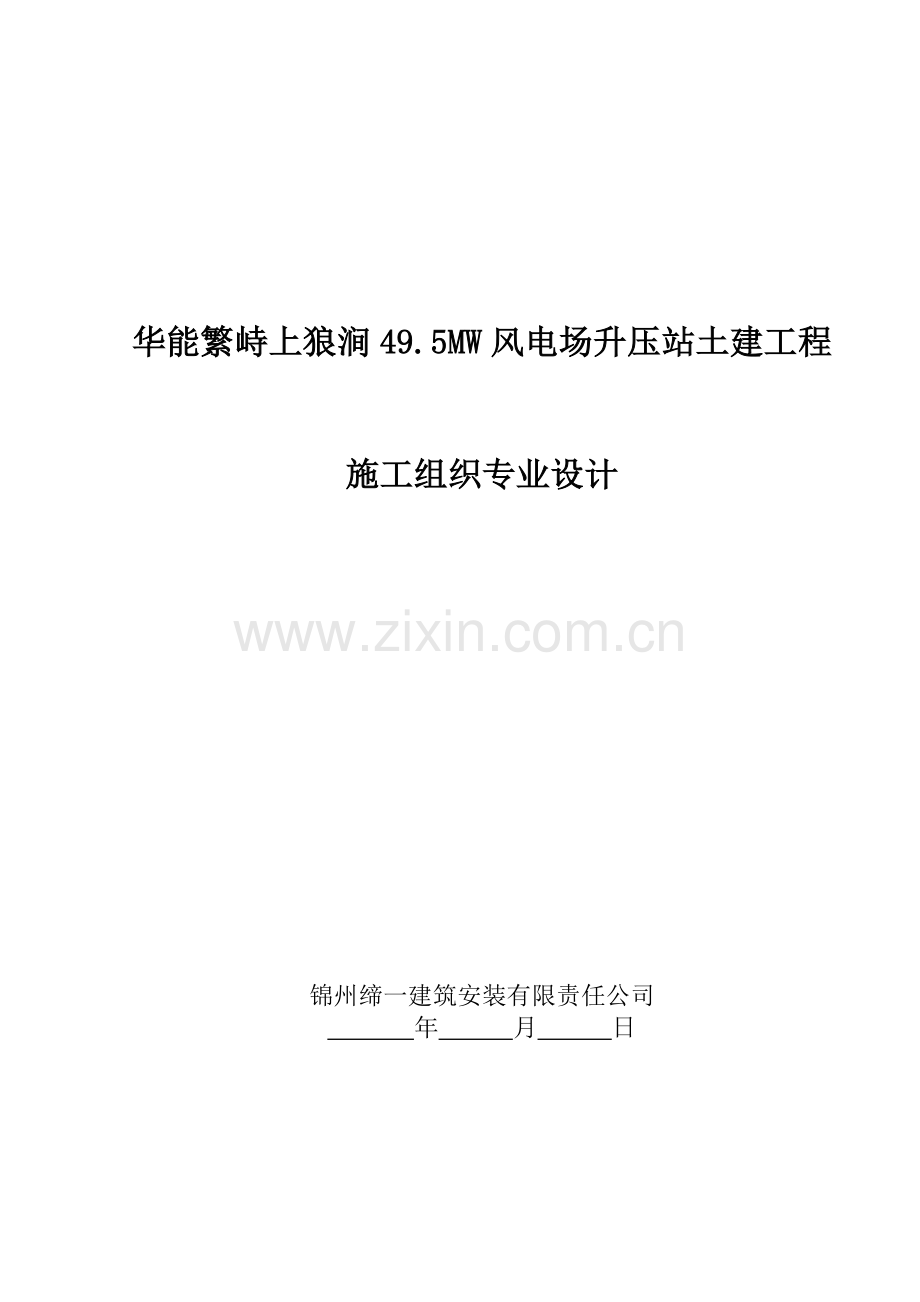

华能繁峙上狼涧49.5MW风电场升压站土建工程

施工组织专业设计

锦州缔一建筑安装有限责任公司
年 月 日

75 / 80

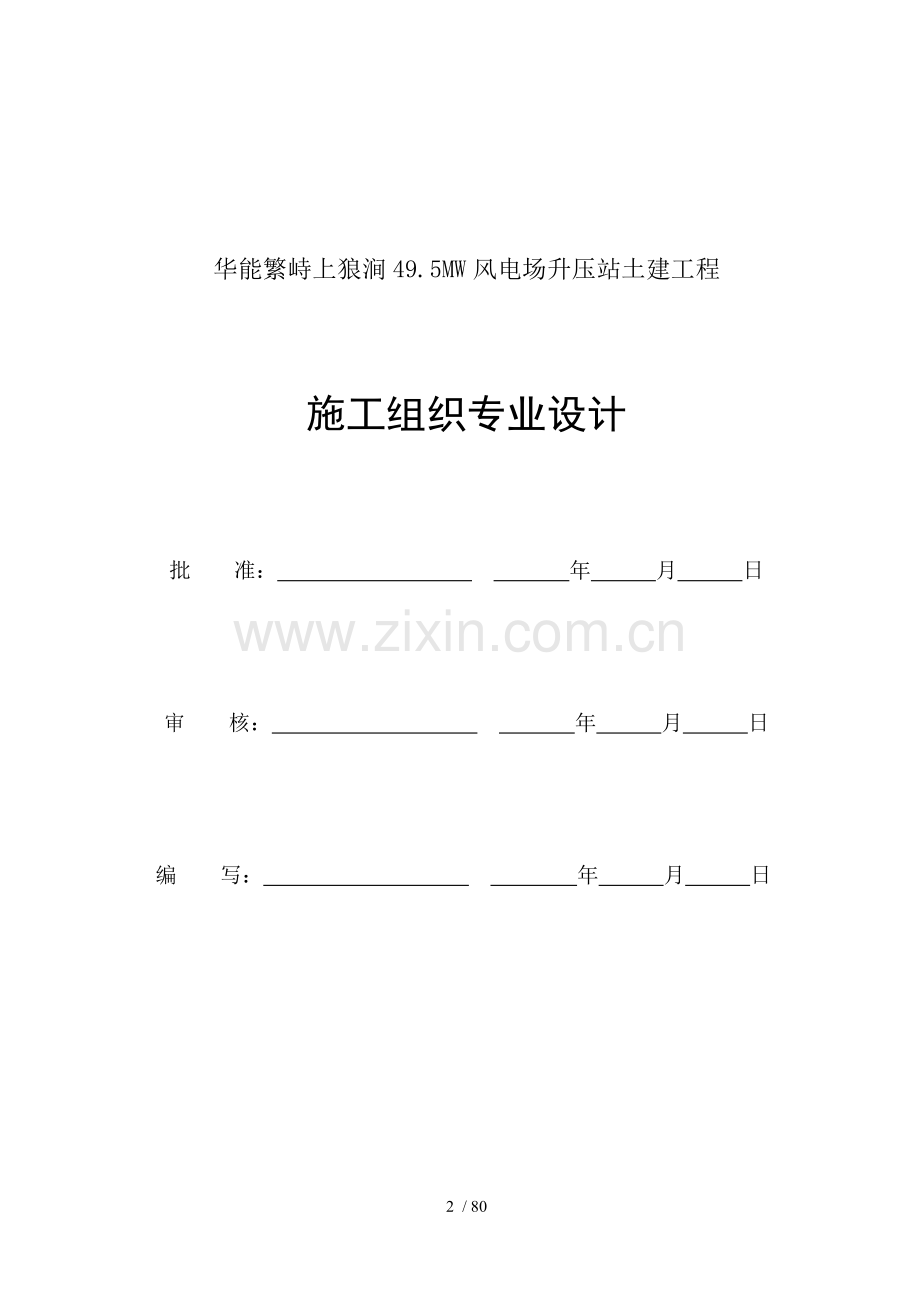

华能繁峙上狼涧49.5MW风电场升压站土建工程

施工组织专业设计

批 准： 年 月 日

审 核： 年 月 日

编 写： 年 月 日

目 录
编 制 依 据 1
一、施工概况及特点 3
1.1 工程简述 3
1.2 工程性质及特点 3
1.3工程规模 4
1.4工期要求 4
1.5布置形势 5
1.6工程涉及的主要单位 5
二、施工现场组织结构 5
2.1 施工现场组织机构 5
2.2施工现场组织原则 6
2.3项目管理机构人员及部门职责 6
3.1 施工现场总体平面布置 9
3.2 施工现场临时用电、临时用水总体布置 9
3.3 施工现场消防总体布置 10
四、施工方案 12
4.1施工技术和资料准备 12
4.2材料准备 12
4.3施工机具准备 12
4.4施工力量准备 13
4.5 施工序总体安排 13
4.6 主要工序和特殊工序的施工方法 15
4.7工程成本的控制措施 21
五、工期规划 23
5.1 工期规划 23
5.2 施工进度计划图表 23
5.3 工程综合进度保证措施 24
5.4 主要施工设备及材料供应计划 26
六、物资管理 29
6.1 物资供应的分类 29
6.2 物资的交接 29
6.3 物资入库管理 30
七、质量目标、质量保证体系及技术组织措施 31
7.1 质量目标、管理组织机构及职责 31
7.2 质量管理的措施 36
7.3 质量体系及管理方针 44
7.4质量管理及检验的标准 44
7.5 质量保修承诺 46
7.6 质量保证技术措施 46
8.1安全目标承诺 48
8.2安全管理组织机构 50
8.3安全管理主要职责 52
8.4安全管理制度及办法 54
8.5 安全组织技术措施 57
8.6 重要施工方案和特殊施工工序的安全过程控制 62
十、环境保护及安全文明施工 67
10.1文明施工和环境保护目标 67
10.2环境因素分析及控制措施 67
10.3加强施工管理、严格保护环境 69
10.4安全文明施工目标、组织机构 69
10.5安全文明施工实施方案 69
10.6文明施工考核、管理办法 71
十一、计划、统计和信息管理 73
11.1计划、统计报表的编制与传递 73
11.2 信息管理 74

编 制 依 据
1) 施工合同及安全合同
2) 已批准的施工图纸及相关资料
3) 《华能繁峙上狼涧49.5MW风电场升压站土建工程建设管理纲要》
4) 《国家电网公司输变电工程建设创优规划编制纲要等7个指导文件的通知》
（基建质量[2007]89号）
5) 《输变电工程建设标准强制性条文实施管理规程》（国家电网科[2009]642号）
6) 《建设工程项目管理规范》GB/T 50326—2006
7) 《关于印发〈国家电网公司电网建设项目档案管理办法（试行）〉的通知》（国家电网办[2010]250号）
8) 《工程建设质量管理规定（试行）》国家电网基建[2006]699号
9) 《国家电网公司十八项电网重大反事故措施》[20005]400号
10) 《基建安全管理规定》（国网公司[2010]1020号）
11) 《中国电力优质工程奖评选办法》（国家电网基建〔2012〕148号）
12) 《国家电网公司输变电工程达标投产考核办法》（国家电网基建［2011］146号）
13) 《国家电网公司输变电优质工程评选办法》（国家电网基建［2008］148号）
14) 《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》 国家电网基建〔2005〕403号
15) 《国家电网公司输变电工程安全文明施工标准化图册》
16) 《国家电网公司输变电工程标准化施工作业手册》
17) 《国家电网公司输变电工程施工工艺示范手册》基建质量［2006］135号
18) 《国家电网公司输变电工程标准工艺示范光盘》（基建质量〔2009〕290号）
19) 《电力建设工程质量监督检查典型大纲》（火电、送变电部分）
20) 《国家电网公司输变电工程项目管理流动红旗竞赛实施办法》 （国家电网基建［2012］147号）
21) 《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》基建安全〔2007〕25号）
22) 《关于强化输变电工程施工过程质量数码照片采集与管理工作要求》（基建质量［2012］322号）
23) 《国家电网公司输变电工程质量通病防治工作要求及技术措施》（电建质监〔2010〕19号）
24) 《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183-2008）
（国家电网科〔2008〕321号）
25) 《国家电网公司工程建设质量管理规定》（国家电网基建〔2006〕699号）
26) 《国家电网公司输变电工程典型施工方法管理规定》（〔2010〕165号）
27) 《绿色施工导则》（基建质量〔2007〕223号）
28) 《建筑施工现场环境与卫生标准》（JGJ146-2004）

一、施工概况及特点
1.1 工程简述
工 程 简 述
表1-1
工程名称
华能繁峙上狼涧49.5MW风电场升压站土建工程
建设单位
华能繁峙风力发电有限公司
设计单位
山西电力勘探设计院
监理单位
内蒙古康远工程建设监理有限责任公司
建设工期
计划2013年05月10日开工，2013年09月30日竣工
承包方式
总承包方式
质量目标
1. 工程总体质量评价为优良，确保工程达标投产和实现国家电网公司优质工程。
土建部分：分项工程合格率100%，单位工程优良率100%，工程观感率＞95%。
安装部分：分项工程合格率100%，单位工程优良率100%。
2. 工程质量满足《国家电网公司输变电工程达标投产考核办法（2012版）》（国家电网基建[2012]146号）和《国家电网公司输变电优质工程评选办法》（国家电网基建[2012]148号）的要求。

1.2 工程性质及特点
本工程遵循“ 安全可靠、技术先进、经济合理和确保质量” 的设计指导思想，以建设风力发电精品工程为目标，确保安全可靠为前提，结合工程的全寿命管理要求，通过对站区规划、总平面布置、主要建(构)筑物以及升压站控制方式的设计优化，达到进一步控制工程造价、缩短建设工期、提高升压站技术水平，使设计方案更紧凑、更高效，突出体现设计方案的可靠性、先进性、经济性、合理性，以争取更大的经济效益和社会效益。
1、建筑物
华能繁峙上狼涧49.5MW风电场升压站土建工程建筑物主要由综合楼、生活楼、35kV配电间、无功补偿装置室、车库及仓库、油库、生活消防泵房、污水处理一体化、围墙及大门、主变压器基础、事故油池、独立避雷针、220kV设备区、站内道路等。
2、屋外配电装置
1） 设备支架
本工程220kV场区所有设备支架均采用钢结构，基础采用C30混凝土基础。
1.3工程规模
1、 建筑工程量范围
建筑工程主要包括
综合楼、生活楼、35kV配电间、无功补偿装置室、车库及仓库、油库、生活消防泵房、污水处理一体化、围墙及大门、主变压器基础、事故油池、独立避雷针、220KV设备区、站内道路等。
建筑工程承包范围主要工作量表
表1-2
序号
名 称
单位
数量
备注
1.
综合楼
m2

2.
生活楼
m2

3.
35kV配电间
m2

4.
无功补偿装置室
m2

5.
车库及仓库
m2

6.
油库
m2

7.
生活消防泵房
m2

8.
围墙
m
563

9.
站内道路
m

10.
主变压器基础

11.
220kV设备区

12.
事故油池

13.
独立避雷针

1.4工期要求
计划：2013年05月10日开工，2013年09月30日竣工。
1.5布置形势
本工程施工平面布置的指导思想是：统一安排规划，合理利用空地，布置美观紧凑，布局安全合理，有利于现场文明施工、管理和生活。进出现场的重要出入口，悬挂出入制度、安全警示牌、场区管理条例、工程简介、安全、文明施工条例及现场平面布置图，并设专职门卫进行管理，详见华能繁峙上狼涧49.5MW风电场升压站土建工程平面布置图。
1.6工程涉及的主要单位
建设地点
山西省忻州市繁峙县大营镇北洪水村
建设管理单位
华能繁峙风力发电有限公司
投标单位
锦州缔一建筑安装有限责任公司
二、施工现场组织结构
2.1 施工现场组织机构
项目经理：胡庆华

项目总工程师：薛树军
项目副经理：张永利

试验队

资料员
：王

贺

材料员
：胡成伟
安全员
：
徐海祥

技术员：黄坤
质检员
：
朱志斌

图2-1 施工现场组织机构
2.1.2 本工程共设5个施工班，各施工班分工如下：
a) 钢筋班：负责钢筋加工及钢筋安装。
b) 木工班：负责模板加工、安装及拆除。
c) 混凝土班:负责混凝土搅拌、运输及施工。
d) 电工班:负责电气设备、接线及电器安装。
e）瓦工班:负责混凝土抹面及墙体砌筑。
2.2施工现场组织原则
本工程专门成立管理机构，并实行项目经理负责制。本工程施工期间项目经理、项目总工及项目管理机构只负责本工程工作，不兼管其它工作。
项目部设项目经理1名，代表公司履行合同，对本工程施工组织实施全过程管理和协调，完成承包范围内的施工任务，接受监理工程师的检查和监督。设项目总工程师1名，负责本工程所有施工技术工作和质量管理工作。设项目副经理1名，负责本工程的生产管理工作。设专职安全监察员1名，直属公司安检处领导，专门从事对施工项目部的安全监督工作。

2.3项目管理机构人员及部门职责
（1）项目经理
Ÿ 贯彻执行国家法律、法规、方针、政策和业主及监理要求，代表公司履行本工程合同，负责组织生产，保证产品符合业主和监理要求，保证实现项目管理目标。
Ÿ 在公司经理领导下，负责项目部贯彻执行公司的管理体系文件，对职责范围内的管理体系正确有效运行负责。
Ÿ 负责制定并落实本单位的项目管理目标与指标。
Ÿ 负责本单位的基础设施和工作环境的管理工作，建立并保持适宜的施工秩序，确保施工过程处于受控状态，使工程质量、环境、职业健康安全满足项目法人要求和法律、法规及其它要求。
Ÿ 负责本单位管理体系所需资源的配备，确保本单位具有持续满足顾客及自身发展要求的能力。
Ÿ 对职责范围内的管理绩效负责。
Ÿ 对不合格、事故、事件和不符合进行控制。
Ÿ 制定项目部环境、职业健康安全应急预案及响应措施。
Ÿ 负责组织执行质量、环境、职业健康安全纠正措施和预防措施的实施，并保持持续改进。
Ÿ 负责项目部员工管理职责的考核及奖惩。
Ÿ 负责对管理体系及其它有关文件、资料和记录进行管理。
（2）项目总工程师
Ÿ 在项目经理领导下（业务上在公司总工程师指导下），负责编制职责范围内的项目管理实施规划(施工组织设计)，组织编制作业指导书，负责二级技术交底。
Ÿ 组织本单位职工的质量、环境、安全相关法律、法规及其它要求等的培训。
Ÿ 负责组织工程复检，配合项目法人及相关部门做好中间检查及竣工验收。
Ÿ 对施工过程中影响质量、环境、安全的问题进行处理，负责制定纠正、预防措施。
Ÿ 组织识别重大环境因素、安全危害、危险评价等，并制定相应的防范措施。
Ÿ 结合实际，组织制定环境管理方案、安全管理方案。
Ÿ 负责制定本项目施工过程的应急预案及响应。
Ÿ 负责施工新工艺、新技术的研究、试验、应用及总结。
Ÿ 负责对施工过程的质量、安全、环境、进度运行状态进行控制与管理，并对相关信息进行交流与沟通。是项目部的管理者总代表。
Ÿ 对竣工验收资料和归档资料的及时、准确负责。
（3）项目副经理
Ÿ 完成项目经理委派的各项管理工作，对这些管理工作负全面责任。
Ÿ 负责组织分工管辖部门完成各项管理工作，对基层施工队管理进行业务指导。
Ÿ 负责组织分工管辖部门，贯彻执行Q/DS 00106-2007《企业标准》赋予的职责。
Ÿ 负责新技术、新工艺的组织和实施。
（4）专职安全员
Ÿ 直属公司安检处领导，专门从事对施工项目部的安全监督工作。
Ÿ 负责组织、指导兼职安全员的工作并考核，不断提高他们的工作能力和业务水平。
Ÿ 巡检工地，组织或督促开展各种安全检查和评比，随时评估项目部的安全状态，如认为项目部安全状态欠佳，立即建议项目经理予以改进。
Ÿ 负责建立安全记录，供作PDCA循环和事件追溯的原始资料。
Ÿ 负责安全监护与保护资源的正确管理与使用。
Ÿ 参与事故调查与处理，提出纠正和预防措施的建议。
Ÿ 负责对事故、事件、不符合处理结果的验证。
（5）专职质检员
Ÿ 受项目经理指派，全权负责项目质量管理体系的贯彻、实施与保持，负责质量目标管理工作。
Ÿ 负责质量管理和质量保证日常业务工作。负责组织指导部门兼职质检员的工作并考核，不断提高他们的业务水平。
Ÿ 督促施工队自检和互检，组织项目部抽检，参加并积极配合分部工程中间验收（转序检查）和完工后的预验收。
Ÿ 负责建立质量记录，供作PDCA循环和事件追溯的原始资料。
Ÿ 负责检验、测量资源的管理与正确使用。
Ÿ 参与事故调查与处理。
（6）档案管理员
Ÿ 负责施工过程档案资料的管理，协调解决工程档案工作中存在的问题。
Ÿ 负责施工阶段（自工程开工直至竣工验收、移交）档案资料的收集、整理、归档。
Ÿ 组织学习《国家重大建设项目文件归档要求与档案整理规范》及相关要求，对各施工队管理人员进行培训，统一归档工作要求。
Ÿ 参与工程竣工档案资料的予验收，对不合格的档案按整改要求进行整改。
Ÿ 工程竣工后，按照要求向项目管理单位进行档案资料移交。
（7）施工组
Ÿ 施工组实行组长负责制。施工组承担本项目部下达的施工内容，这些内容可视作本项目的一个分项目。从这个意义上说，施工组长就是这个分项目的分项目经理，应在负责范围内履行项目经理的全部职责，但对外职责部分除外。
Ÿ 施工组既是基层作业组织，也是一级项目管理机构，在负责完成承担的工程任务的同时，还负责完成项目的各项管理目标。为确保项目部目标充分实现，施工组的各项目标均不应低于项目部的目标。
Ÿ 行为规范、施工有序、设备及工具摆放整齐，施工环境整洁，树立良好的企业形象。
（12）施工组长
Ÿ 在项目经理领导下，负责组织各岗位员工按施工组织设计和作业指导文件进行作业，做好自检与互检，确保施工处于受控状态，对本组的质量、安全、环境、进度、成本等负全面责任。
Ÿ 负责对施工中出现的问题进行纠正,并实施措施,将结果上报有关领导或部门。
Ÿ 负责组织质量、安全活动。对施工工器具的完好性负责。
Ÿ 按时完成上级规定的各项目标和指标。
三、施工现场平面布置
3.1 施工现场总体平面布置
根据工程建设标准强制性条文、国家电网公司安全文明施工标准化图册要求，项目部统一规划布置，在所区外（临时占地）规划出一块地皮，使其能够满足生活、施工的需要。内设办公区、生活区、设备存放区、库房等。
3.1.1 办公区、生活区
办公区布置环境优雅，便于静心办公环境；停车场位置合理，道路畅通；标志清晰。生活区布局合理，入住人数具备40人左右；生活区内道路通畅，具备防火防汛条件；炊事间具备卫生、防火、防虫鼠害条件；水冲厕所位置合理；所有设施标志清晰。
3.1.2 作业加工区
加工区、搅拌区及料场，整齐划一标识清楚，机具摆放整齐，通道流畅。设备存放整齐且与地面有隔离设施，库房物品摆放整齐标识清楚。
3.2 施工现场临时用电、临时用水总体布置
由项目法人提供的施工用电源引至变电站外的进所大门处（详见平面布置图），施工水源采用现场打井。临时电源统一布置，动力箱内设漏电保护装置，容量分配合理。
3.2.1施工用水
1、水源及水质：开工前在将加工区的深井开挖完毕，经当地检验部门检测合格，并出水质检测报告后方可使用。
2、管网敷设：施工现场主要是搅拌站和养生用水，使用PPR管材，采用地埋式直接连接，在出水口处加三通及阀门，保证现场施工用水的需要。
3、生活区用水：生活区用水使用站内深井泵房内的水源。生活用水采用水泵抽水，井上加压力罐增大抽水强度，保证生活用水。
5、水量控制：场区永久给水管直埋地下，地上设标识，以防止遭受破坏；临时给水管要求经常维护，不允许出现漏水现场，以免造成水资源的浪费，施工现场及生活用水按要求有节制的用水，禁止无序使用；在用水处粘贴“请节约用水”等字样，并设专人控制场区用水及生活用水。
3.2.2施工用电
1、施工用电实行三相五线制，三级配电系统。一级电源箱1个，二级电源箱4个，三级电源箱为移动式电源箱10个。
2、施工电缆采用地埋方式。电缆规格分别为3×75＋1×35mm2， 3×50＋1×25mm2， 3×25＋1×15mm2。
3、配电箱统一规格制作。
4、电气设备及电动工具不带电的外壳必须做保护接零（PE线）。
3.3 施工现场消防总体布置
贯彻消防结合的原则，重点落实防止火灾防范措施。为了在施工现场出现火灾事故时，能够及最大限度的减少事故损失，结合本变电站施工的生产具体情况和危险因素分析布置如下器材：(具体布置见“施工现场总平面布置图”)
序 号
物资及器材
数 量
1
泡沫灭火器
2个
2
消防器材架
1处
3
铁 锹
2把
4
砂 箱
2个
5
消防水桶
2个

施 工 总 平 面 布 置

四、施工方案
4.1施工技术和资料准备
1、开工之前，公司派技术人员到现场进行实地勘察，根据实际情况、公司的管理体系以及本工程前期国网直流工程建设有限公司的交底文件，编制项目施工组织设计、安全文明施工二次策划等施工作业指导文件，经公司审核、批准后，报监理审核批准。
2、收到施工图纸后，由项目总工组织本工程技术、质量等相关人员，对施工图进行认真审查，并提出修改意见，特别注意与现场实际情况的核对、以及当地的地质条件等。形成文字记录之后，与设计、监理、建设单位等有关人员进行会审。
3、分部工程开工前，项目部组织技术、质量、安全等相关人员，针对工程特点，编制施工作业指导书，将具体的施工方法、质量保证措施、安全保证措施、文明施工和环保等措施在施工方案中给予确定，并经监理审核批准后实施。
4、所有施工作业开工前，项目部组织技术、质量、安全等部门，按照工程特点、施工方案、作业措施、工作要求等给所有施工人员进行技术、质量、安全交底，形成记录。在作业全面开展前进行首件试点，验证工序能力，特殊施工过程进行跟踪检验。
5、在工程施工前和施工中，积极的收集各种新技术、新工艺、新材料、新设备的信息，结合本工程特点，经过分析和必要的试验，在本工程中应用，以优化施工工艺、提高效率。
4.2材料准备
按照施工进度计划，编制详细的《华能繁峙上狼涧49.5MW风电场升压站土建工程设备材料需用计划》（包括装材需用计划和消材需用计划），并报请监理审批，材料的采购供应将严格按此计划实行，要保证材料的供应满足现场进度的要求。
设备材料采购合同仍征得监理的同意，以保证设备材料的质量满足本工程的要求。
4.3施工机具准备
随着国家电网建设的发展，对施工机械装备水平的要求也越来越高。我公司根据现场实际需要采购了一批性能先进的施工机械（如搅拌机、装载机等），以满足施工现场的实际需要。
Ÿ 根据工程的进度计划及施工需要编制详细的施工机具使用计划。
Ÿ 所有机具入场前进行全面维修、保养，必须处于完好状态，不得带病装车发出。
Ÿ 本工程将投入状态最好、公司最先进的机具，并有一定备用量，充分满足工程施工的需要。
4.4施工力量准备
本工程投入2个建筑队，约计160人左右。施工队由队长、副队长、技术员、安全员、质检员、特殊工种人员、技工和普工组成。施工高峰期保证每队技术人员和技工不少于10人，其余为普工。
4.4.1计划投入的施工队伍 表7-1
施工部位

工种
建筑工程基础
建筑工程主体
设备基础施工
围墙施工
主变基础施工
道路及电缆沟道施工
钢筋工
30
35
20
3
10
10
模板工
44
50
25
4
5
10
力工
30
25
20
2
5
12
架子工
15
25

电工
2
5
2
2
2
2
电焊工
5
3
2

2
3
试验工
1
1
1
1
1
1
砌筑工
5
15

10

测量工
2
2
2
2
2
2
机械工
5
5
4
4
4
4
合计
139
166
76
28
31
44
4.5 施工序总体安排
根据招标文件要求，2013年05月10日开工，2012年09月30日竣工
Ÿ 根据上述里程碑计划，如果我们中标，接到中标通知书后立即进行施工图催交，并着手准备进场事宜。
Ÿ 建筑工程按照先地下后地上，先深挖后浅埋，先整体后局部，一切为安装服务的原则进行施工。
Ÿ 施工本着先深挖后浅埋、先高空后地面的顺序，主接地网随着土建施工进行而进行：

施工准备
4.5.1建筑施工工序总体安排流程图：

施工测量

场平 强夯

建筑物基础

220kV支架基础
给排水管道

主变基础

建筑物主体
路 基 施 工

事故油池

无功补偿基础
电
缆沟
站区道路
地埋式钢筋混凝土
结构

其他
建筑物装饰装修

竣工验收

4.6 主要工序和特殊工序的施工方法
4.6.1主要工序的施工方法
主要工序如下表 表7-2
序号
工序名称
施工难点与要点
1.
工程测量
要求精度高、涉及范围广
2.
场地平整
质量要求高，必须分层碾压，达到压实系数
3.
独立基础
地下水位高，需要降水，才能施工
4.
构筑物基础工程
涉及土方、模板、钢筋、混凝土多道工序
5.
110kV设备支架安装
设备支架数量较多，施工区域狭窄。

4.6.1.1 工程测量
（1）现场测量控制网布置:测量控制点位根据设计院提供的测量成果表，所内建（构）筑物的分布情况进行布置。在220kV配电装置区设2个坐标点，在220kV配电装置区设1个坐标点，坐标点要能通视，布设完成后，绘制控制网点布置图，作为站内建（构）物施工放线的依据，制作混凝土礅对各坐标点加以保护。
（2）平面测量控制: 根据场内布置的测量控制网，依据设计院提供的坐标系，再根据各坐标之间的关系用极坐标法或交会法等测出各建（构）筑物的轴线，作为平面测量控制依据。
（3）高程控制网测量: 各建（构）筑物高程控制网与平面测量控制一样，在原有水准点基础上，根据实际观测需要进行加密。作为施工中标高控制的依据。
（4）沉降观测: 根据设计和规范的要求，进行沉降观测。沉降观测点设置在+0.5m处的墙壁或混凝土柱上，观测点设置要有良好的通视条件。观测点用φ20mm的钢筋弯成90°角，一头磨圆，另一头焊在结构钢筋上，然后按规定的观测方案进行实测。施工中途停工，在停工之日，复工之时，均进行观测。
1.场地平整
在强夯施工之前，采用挖掘机及装载机将场区平整，以便于强夯机移动和施工。
4.6.1.2 独立基础
（1） 施工方法
1、 施工准备
（1）材料准备
1）水泥；进场应有出厂合格证，3天和28天强度试验报告，对水泥品种、级别、包装、出厂日期等进行检查，并应对其强度、安定性等性能指标按规定取样复检。水泥尽量使用同一品牌的材料，进场后应有良好的堆放场地及防雨、防潮措施、。
2）钢筋：进场应有产品质量证明书，对其进行外观检查，并按有关标准规定取、送样，进行力学性能检验，其质量必须符合现行国家标准的规定。
3）砂：采用中砂，进场后按相关标准要求检验，有害物质含量小于1%，砂含泥量及泥块含量应符合下列要求：
a 混凝土等级≤C30，含泥量≤5.0%，泥块含量≤2.0%
4）石子：尽量选用同一产地产品，级配良好，进场后应检验。石子含泥量及泥块含量应符合下列要求：
a 混凝土等级≤C30，含泥量≤2.0%，泥块含量≤0.7%
5）施工用水：采用地下水，并经过当地有关部门进行水质检测合格后方可使用，见水质检测报告。
6）模板：应选用表面平整、有一定强度刚度的材料。采用钢模板
（2）作业准备
混凝土搅拌前应对搅拌设备进行检查、维修、保养。混凝土搅拌机及其它机械设备进场、就位，并搭设混凝土搅拌棚；夜间施工配备足够的照明设备。混凝土搅拌前，应测定砂、石含水率，并根据测试结果调整材料用量，提出施工配合比。
（3）技术准备
1）图纸会检：应严格按照国家电网公司〈电力建设工程施工技术管理导则〉的要求做好图纸会检工作。
2）技术交底：应按照〈电力建设工程施工技术管理导则〉规定，每个分项工程必须分级进行施工技术交底，技术交底内容要充实，具有针对性和知道性。全体施工人员应参加交底并签名，形成书面交底记录。
2、 定位放线
综合楼基础定位放线应根据建筑测量方格网为准，应设立轴线控制桩、标高控制桩。定位放线后，应进行复合，并经业主或监理核实。
3、 土方开挖
根据图纸及地质报告要求。查看现场土质，确定开挖方案，开挖中应对基底标高、基坑轴线、边坡坡度等进行复测，并及时排出积水，确保不超深以及基底土质开挖时不受扰动，开挖完成后，应组织相关人员（勘察单位、设计单位、施工单位、监理单位）进行验槽，并做好记录。
4、 垫层混凝土施工
将基础控制线引至基坑内，设置好控制桩，并核实其准确性。按照基坑轴线位置，安装混凝土垫层模板，浇灌混凝土垫层。混凝土垫层浇捣要密实、平整，厚度应符合设计要求。混凝土垫层浇筑完毕后，进行浇水养护，混凝土强度达不到要求前，不得在其上踩踏或安装模板支架。
5、 钢筋绑扎
根据图纸等设计文件进行钢筋翻样，确定钢筋规格、型号、尺寸、形状，在制作棚内统一加工成型，运至现场。利用控制桩定出施工控制线、基础边线，复查垫层标高及中心线位置，无误后，绑扎基础钢筋。钢筋安装、绑扎完成经验收合格后，应办理钢筋隐蔽工程验收记录。
6、 模板安装和拆除
基础模板应根据结构形式、荷载大小、地基土类别、施工设备以及材料供应等条件进行设计，符合有关强度、刚度、稳定性要求。基础自下往上安装各层外侧模板及支架，并进行固定。模板表面须涂刷隔离剂。基础模板安装完成后应进行检查、矫正，并整体加固。基础模板拆除应保证混凝土边角、棱角不损坏。
7、 混凝土搅拌
混凝土搅拌应具有实验资质的实验室提供混凝土配合比，并根据现场材料的含水率调整混凝土施工配合比。混凝土搅拌机使用前应加水湿润，按石子、砂、水泥、石子、水的顺序投放材料。原材料现场计量应专人检查，必须按重量进行计算，允许偏差不得超过下列规定：水泥±2%；粗细骨料±3%；水外加溶剂±2%。混凝土搅拌时间一般不少于90s，加测定材料的含水量，并根据测定结果材料用量及用水量。每个台班或不超过100m3，留置试块1组。
8、 混凝土浇筑
混凝土的水平运输宜采用手推车或翻斗车运输，运输前应搭设好运输通道，运输通道可采用钢管排架、或木板搭设。
基础浇灌混凝土时，需注意控制混凝土坍落度及下料速度，一次性将混凝土浇筑完毕。
混凝土振捣采用插入式振捣器施工，插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，安顺序进行，不得遗漏。做到均匀振实移动间距不大于震捣半径的1.25倍，插入间距不大于400mm，振捣上层混凝土时，振捣棒应插入下层混凝土30～50mm
9、 混凝土养护
应在混凝土浇筑完毕后的12h内加以覆盖进行保湿养护，浇水养护时间不少于7天，并设专人检查落实。
4.6.1.3 构筑物基础工程
（1）定位放线
构筑物基础定位放线应根据建筑测量方格网为准，应设立轴线控制桩，标高控制桩。定位放线后，应进行复核，并经业主或监理核实。
（2）土方开挖
根据图纸及地质勘察报告要求，查勘现场土质，确定开挖方案。开挖中应对基底标高、基坑轴线、边坡坡度等进行复测，并及时排除积水，确保不超深以及基底土质开挖时不受扰动。开挖完成后，应组织相关人员（勘察单位、设计单位、施工单位、监理单位）进行验槽，并作好记录。
（3）垫层混凝土施工
将基础控制线引至基坑内，设置好控制桩，并核实其准确性。按照基坑轴线位置，安装混凝土垫层模板，浇灌混凝土垫层。混凝土垫层浇捣应密实、平整，厚度应符合设计要求。混凝土垫层浇筑完毕，进行浇水养护，混凝土强度达到1.2N/mm2前，不得在其上踩踏或安装模板支架。
（4）钢筋绑扎
根据图纸等设计文件进行钢筋翻样，确定钢筋规格、型号、尺寸、形状，在制作棚内统一加工成型，运至现场。利用控制桩定出施工控制线、基础边线，复查垫层标高及中心线位置，无误后，绑扎基础钢筋。钢筋安装、绑扎完成经验收合格后，应办理钢筋隐蔽工程验收记录。
（5）模板安装和拆除
l 基础模板及其支架应根据结构形式、荷载大小、地基土类别、施工设备以及材料供应等条件进行设计，符合有关强度、刚度、稳定性要求。设备支架基础自下往上安装各层外侧模板及支架，并进行固定。模板表面须涂刷隔离剂。杯芯模板采用木模拼装或采用定型钢模。（杯芯模板底部穿φ20孔、间距300mm，便于排除浇筑混凝土时产生的气体。
l 设备支架基础模板安装完成后应进行检查、矫正，并整体加固。基础模板拆除应保证混凝土边角、棱角不被损坏。设备支架基础杯芯模板应视气温情况及时拆除，避免破坏杯口混凝土棱角。
（6）混凝土搅拌
l 混凝土搅拌机使用前应加水湿润，按石子、砂、水泥、石子、水的顺序投放材料。原材料现场计量应专人检查，必须按重量进行计量，允许偏差不得超过下列规定：水泥±2%；粗细骨料±3%；水、外加剂溶液±2%。
l 混凝土搅拌时间一般不少于90s，测定材料的含水量，并根据测定结果确定材料用量以及用水量。
（7）混凝土浇筑
l 混凝土的水平运输宜采用手推车或翻斗车运输，运输前应搭设好运输通道。运输通道可采用钢管排架、竹笆或木板搭设。
l 基础浇筑混凝土时，为防止杯芯模板向上浮或向四周偏移，需注意控制混凝土坍落度及下料速度。当混凝土浇到高于第一层外模板50mm左右时，稍作停顿。接着在杯芯四周对称均匀下料振捣，第二层混凝土浇筑应在底层混凝土终凝前完成，终凝后一天后进行杯芯凿毛。
l 混凝土振捣采用插入式振捣器施工，插入间距不大于400mm，振捣上层混凝土时，振动棒应插入下层混凝土30~50mm。
（8）混凝土养护
应在混凝土浇筑完毕后的12h内加以覆盖进行保湿养护，浇水养护时间不少于7天，并设专人检查落实。
4.6.1.4 混凝土路面施工
（1）定位放线
根据变电所建筑方格网控制点，采用经纬仪和钢尺定出道路中心线的位置。
（2）路基开挖
道路基础两侧以设计路宽为准，分别向外加宽，放出道路的路基灰线，根据此线进行路槽开挖。基槽开挖宽度按要求放坡。
（3）排设各种过路管道
根据图纸设计要求，进行各种过路管道的排设，管道基层及上部回填按要求夯实。
（4）路槽碾压检验
路槽开挖完成后，排除路基积水，测定路床含水量并进行晾干，进行机械夯实并采用环刀法测试路基干密度。
（5）基层施工
l 按设计要求,采用1:9灰土掺30%~50%的碎石,在最优含水量情况下,充分拌合，达到均匀、顔色一致。灰土以手握成团，两手指捏即散为准。土料采用粘性土，土内有机质含量不得超过5%，土粒应过筛，颗粒不应大于15%。
l 石灰采用Ⅱ级以上新鲜的石灰，使用前石灰消解并过筛，颗粒不得大于5mm。不得夹有未熟化的生石灰粒，不得含过多水份。
l 灰土应分段、分层回填，采用机械夯实，遍数按设计要求的干密度确认，应达到设计要求的干密度。灰土完成后，不得受雨淋，不得受水浸泡，并作临时性覆盖，灰土每层施工结束后，检查灰土地基的干密度。
l 采用石灰、粉煤灰、石子进行机械搅拌均匀，并控制二灰结石的含水率，采用翻斗车运输至现场，摊铺平整，分层、分段碾压密实，分层压实系数满足设计要求，表面进行薄膜覆盖，洒水养护不少于7d。
（6）模板安装
l 模板定位：根据定位放线安装道路模板，模板高度按设计要求，园弧形边模根据图纸要求尺寸，采用钢板制做定型模板。为防止模板跑模，模板外侧采用钢筋固定。模板接口应平整，模板边沿顺直。模板上口向外侧略倾斜，倾斜度与路面坡度一致，模板与模板接缝采用玻璃胶填充补平，模板安装完成后，模板底部与垫层采用细石混凝土垫脚堵缝。
l 模板固定：槽钢模板端头加焊18mm钢筋，使槽钢与槽钢的接头平整，然后用木楔塞紧连接。端头固定采用木模时要求刨光，端头采用木板连接。模板外侧浇筑混凝土墩固定侧模，混凝土墩间距不宜大于1.2m。模板安装好后应在垫脚混凝土和侧面混凝土初凝前对其侧模的标高、表面平整、通长顺直度进行复查调整。待模板外侧混凝土强度满足固定模板要求时方可浇筑混凝土。混凝土浇筑前模板内侧及顶部应涂刷隔离剂。
（7）路面混凝土浇筑
在搅拌现场安装计量器具，依据配合比对进料进行计量，计量应严格按照重量比。计量偏差：水泥、水应控制在±2％，粗细骨料应控制在±3％以内。
混凝土搅拌时水灰比和塌落度要严格控制，搅拌时间不少于90s，确保拌和均匀，禁止有搅拌不均匀的生料进入浇捣地点。
l 混凝土道路施工尽量采用滚筒振动机。
l 混凝土振捣：混凝土摊铺时不能远距离抛投混凝土，混凝土铺满刮平后先用插入式振捣捧进行振捣，振点间距不大于500mm，先两侧后中间，混凝土不能过度振捣。插入式振动棒振捣过后不允许有漏振现象。再用平板式振捣器复振，低洼部分添加混凝土找平，采用振动梁振出原浆，用直尺刮平，混凝土振
