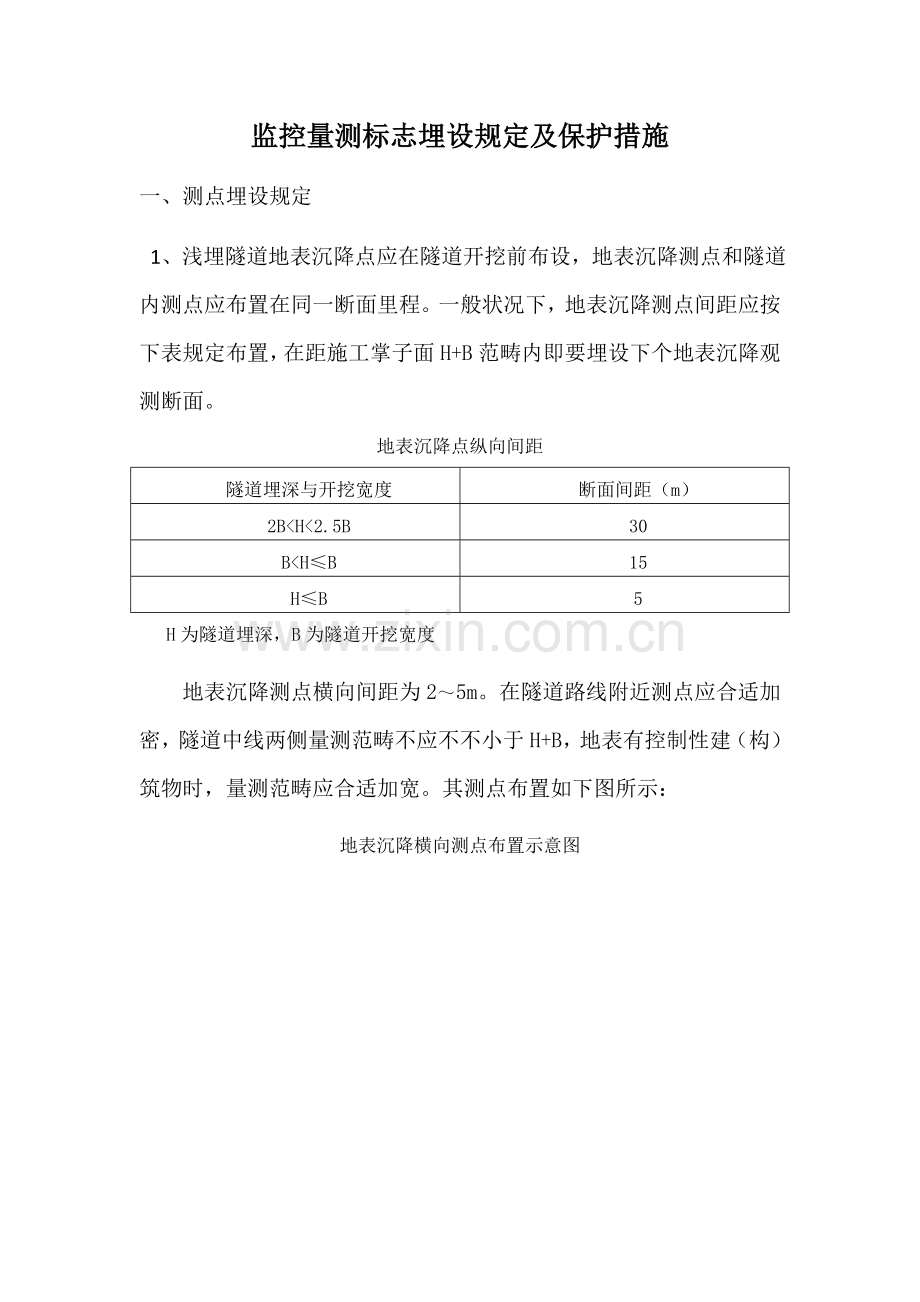

监控量测标志埋设规定及保护措施
一、测点埋设规定
1、浅埋隧道地表沉降点应在隧道开挖前布设，地表沉降测点和隧道内测点应布置在同一断面里程。一般状况下，地表沉降测点间距应按下表规定布置，在距施工掌子面H+B范畴内即要埋设下个地表沉降观测断面。
地表沉降点纵向间距
隧道埋深与开挖宽度
断面间距（m）
2B<H<2.5B
30
B<H≤B
15
H≤B
5
H为隧道埋深，B为隧道开挖宽度
地表沉降测点横向间距为2～5m。在隧道路线附近测点应合适加密，隧道中线两侧量测范畴不应不不小于H+B，地表有控制性建（构）筑物时，量测范畴应合适加宽。其测点布置如下图所示：

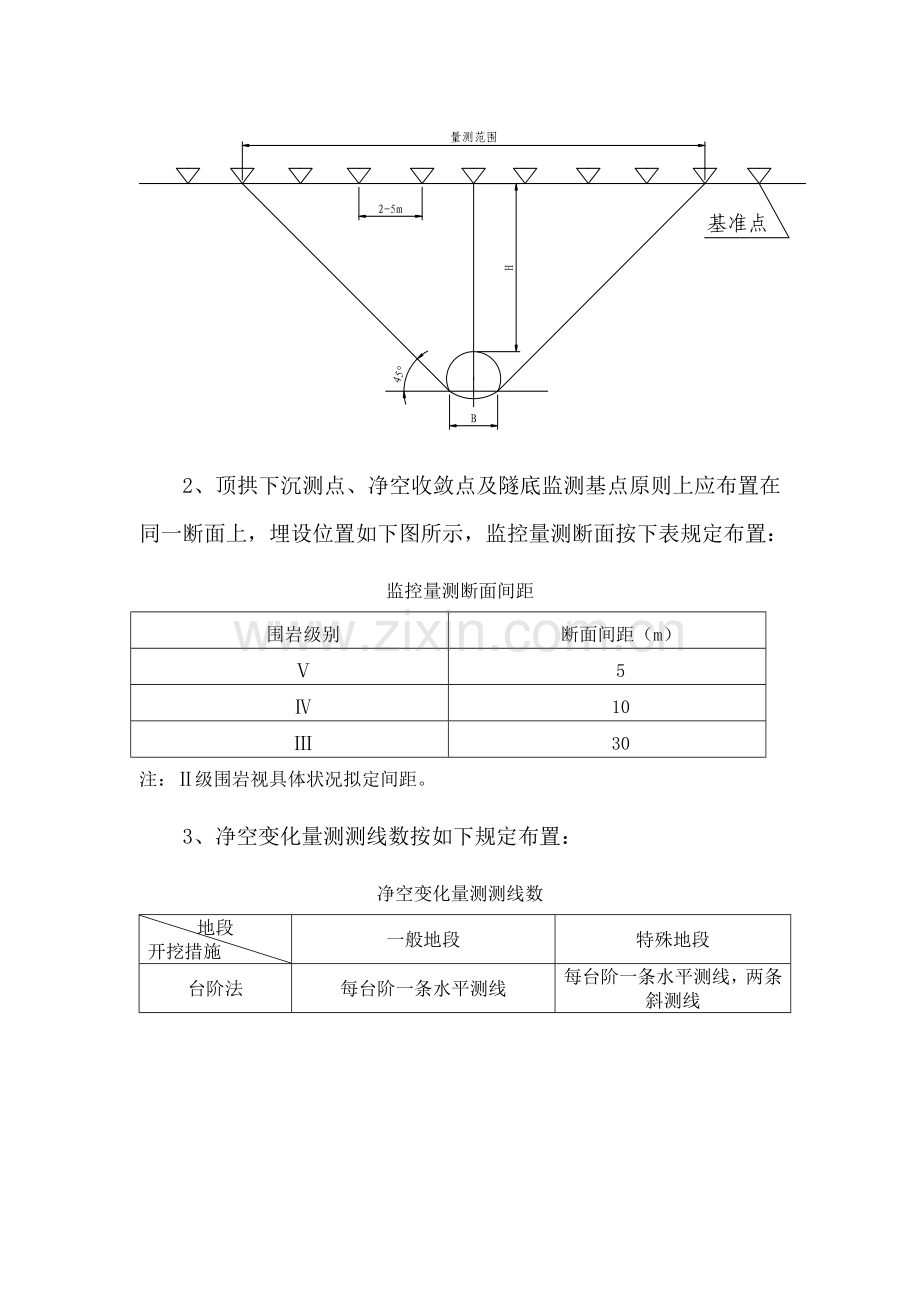

地表沉降横向测点布置示意图

2、顶拱下沉测点、净空收敛点及隧底监测基点原则上应布置在同一断面上，埋设位置如下图所示，监控量测断面按下表规定布置：
监控量测断面间距
围岩级别
断面间距（m）
Ⅴ
5
Ⅳ
10
Ⅲ
30
注：Ⅱ级围岩视具体状况拟定间距。
3、净空变化量测测线数按如下规定布置：
净空变化量测测线数
地段
开挖措施
一般地段
特殊地段
台阶法
每台阶一条水平测线
每台阶一条水平测线，两条斜测线

顶拱下沉、水平收敛、隧底监测点位置布置图

顶拱下沉、隧底监测点埋设示意图

水平收敛点埋设示意图
二、测点保护措施
1、各类测点应及时埋设，地表沉降点应在隧道开挖前埋设，顶拱下沉点、水平收敛点应在初期支护后及时埋设，隧底监测点应在仰拱施工完毕后埋设；
2、各类测点在埋设稳定后及时告知测量队进行初始值观测；
3、各类测点应按设计断面进行埋设；
4、注意测点旳保护，不得破坏，不得在测点上架设电线等用作其她用途；
5、测点破坏之后应及时补埋，并告知测量队进行复测，重新拟定初始值；
6、每个断面应当悬挂标示牌，并在测点外围用醒目旳油漆等标记，避免机械碰撞，监控量测测点应设立测点保护负责人，监控量测标志牌形式如下：

量测标示牌填写阐明：断面里程、围岩类别、埋设时间、保护负责人由隧道施工队技术人员填写（设立专人负责）；管理级别、变形量由测量队计算后及时告知隧道施工技术人员填写。
附：苏家川隧道、西坡隧道量测断面表

宝兰客专项目经理部第二工区测量队
5月14日
