第十九章　生活用电
A组　基础题组
一、填空题
1.(2019江苏连云港)在家庭电路中火线与零线之间的电压为　　　　V,生活中可以用　　　　判断火线与零线。当家庭电路中电流超过一定限度时,　　　会自动熔断,保护电路。
2.(2019湖北十堰)在家庭电路中,各用电器之间是　　　　(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插座时,空气开关立刻“跳闸”,小天分析其原因可能是电热水壶插头内部　　　　,也可能是家里电路中用电器总功率　　　　。
3.(2019黑龙江哈尔滨)小明将电水壶插头连接在如图所示的三孔插座上,电水壶正常工作,同时电水壶金属外壳与　　　　相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,原因是　　　　　　　。之后,小明成功地排除了故障。
4.(2019四川攀枝花)如图所示,测电笔正确的使用方法是　　　　(选填“甲”或“乙”),已知测电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220 V　40 W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　　　倍(结果保留到整数)。
二、选择题
5.(2019湖北咸宁)下列做法中,符合安全用电规范的是(A)
A.控制灯泡的开关应接在火线上
B.在高压线附近的空地上放风筝
C.发现有人触电后,立即用手把触电人拉离电源
D.家用电器外壳不用接地
6.(2019河南郑州适应性试卷)如图是家庭电路简图,两个灯泡均标有“220 V　100 W”,下面说法中不符合安全用电原则的是(　　)
A.图中甲的位置应安装电能表
B.电灯与插座之间是并联的
C.电灯与开关应串联,且开关控制连接火线的一端

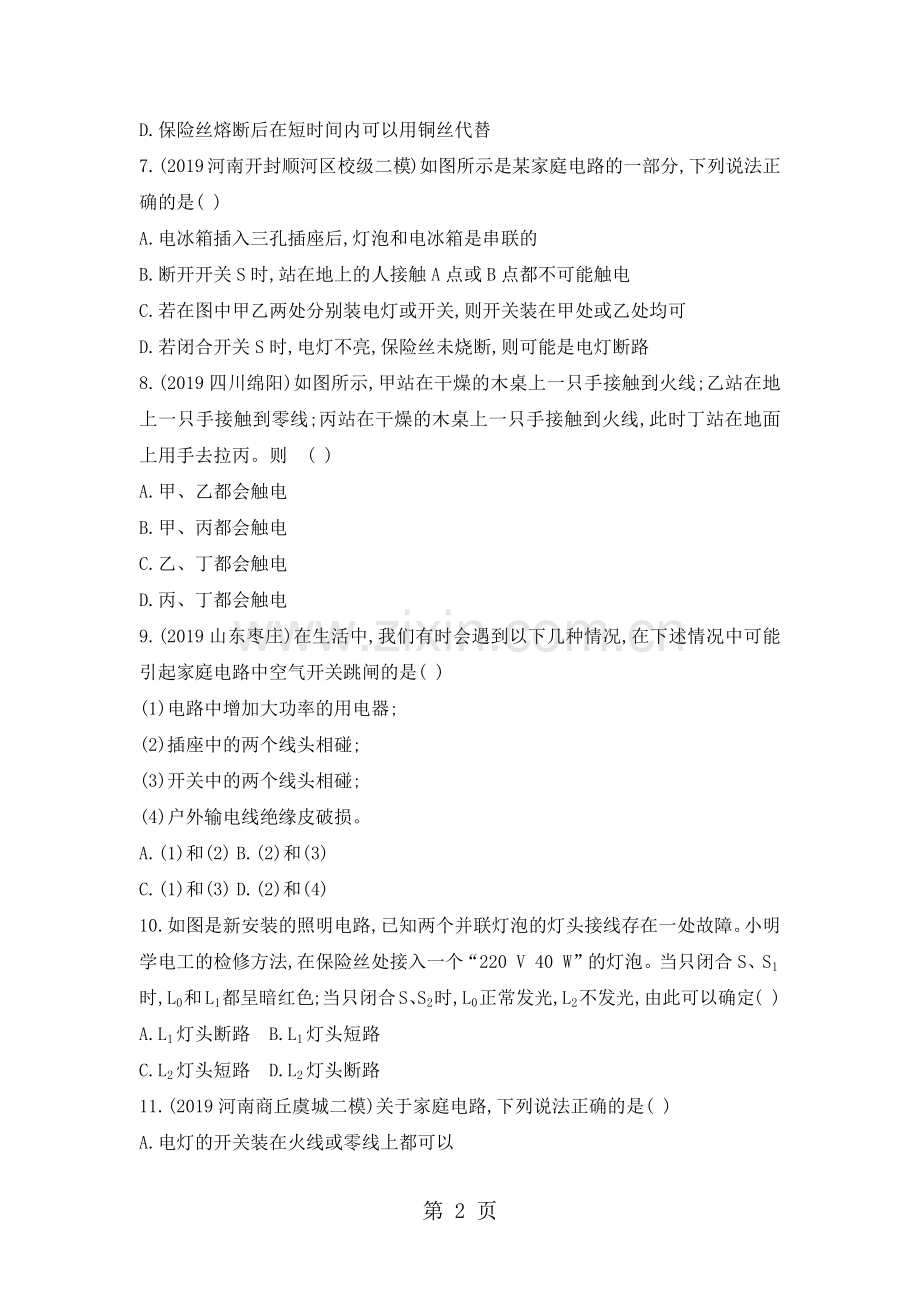

D.保险丝熔断后在短时间内可以用铜丝代替
7.(2019河南开封顺河区校级二模)如图所示是某家庭电路的一部分,下列说法正确的是(D)
A.电冰箱插入三孔插座后,灯泡和电冰箱是串联的
B.断开开关S时,站在地上的人接触A点或B点都不可能触电
C.若在图中甲乙两处分别装电灯或开关,则开关装在甲处或乙处均可
D.若闭合开关S时,电灯不亮,保险丝未烧断,则可能是电灯断路
8.(2019四川绵阳)如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙站在干燥的木桌上一只手接触到火线,此时丁站在地面上用手去拉丙。则　(D)
A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电
9.(2019山东枣庄)在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是(A)
(1)电路中增加大功率的用电器;
(2)插座中的两个线头相碰;
(3)开关中的两个线头相碰;
(4)户外输电线绝缘皮破损。
A.(1)和(2) B.(2)和(3)
C.(1)和(3) D.(2)和(4)
10.如图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法,在保险丝处接入一个“220 V 40 W”的灯泡。当只闭合S、S1时,L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光,由此可以确定(C)
A.L1灯头断路 B.L1灯头短路
C.L2灯头短路 D.L2灯头断路
11.(2019河南商丘虞城二模)关于家庭电路,下列说法正确的是(B)
A.电灯的开关装在火线或零线上都可以
B.家庭电路中,带金属外壳的用电器必须使用三孔插座
C.家用电器失火时,应先灭火,然后切断电源
D.购买大功率用电器时,不用考虑电能表、保险丝等的承受能力
12.(2019重庆B)我国电力供电系统全球领先,为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害,下列做法符合安全用电要求的是(B)
A.手机充电器永久地插在插座上
B.断开电源后,再更换灯泡
C.使用测电笔时,手直接接触它的笔尖
D.家庭电路保险丝断了,用铜丝代替保险丝
13.(2019浙江宁波)如图是正常家庭电路的一部分。下列说法正确的是(C)
A.导线B与大地之间的电压为220 V
B.测电笔先后插入插座的左右插孔,氖管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D.断开开关S后,站在地上的人接触a点或b点一定不会触电
14.(2019天津)在使用如图所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压;即使指示灯损坏,开关闭合时插孔也能提供工作电压。选项中插线板电路连接符合上述现象及安全用电要求的是(A)
三、作图题
15.(2019河南洛阳二模)如图所示的家庭电路,将开关、两盏灯和插座连入电路中,要求开关同时控制两盏电灯,插座单独使用。
16.(2019四川眉山)投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线在图中把电路连接完整,要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动;若只闭合开关S1,灯泡不亮。
B组　提升题组
1.(2019黑龙江绥化)如图是常用的一个插线板。小华在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压。根据上述现象可知指示灯和开关是　　　　的(选填“串联”或“并联”)。使用三脚插头和三孔插座,目的是将用电器的金属外壳与　　　　相连,防止触电。
2.(2019四川攀枝花)如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器　　　　(选填“会”或“不会”)切断电路。若人体电阻为10 kΩ,触电时通过人体的电流为　　　　μA。
3.(2019湖北咸宁)安全教育已越来越引起学校和社会各界的高度重视,并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中,以下选项应回答“对”的是(D)
A.有时可在电线上晾晒衣服
B.熔丝烧断后,可用铜丝代替接上
C.控制电灯的开关应接在零线上
D.发现有人触电,应立即断开电源开关,切断电路
4.(2019四川泸州)“珍爱生命,注意安全”是人们生活中必备的意识,下列涉及物理知识中的安全问题,说法正确的是(A)
A.光学实验用的激光笔发出的激光不能直接照射眼睛
B.控制用电器的开关要接在照明线路中的零线上
C.可以把三孔插座接地孔与照明线路中的零线连接使用
D.人体总漂浮在河水中,私自下河塘洗澡无溺水风险
5.(2019江苏泰州)如图所示为某家庭卫生间电路,电灯和电热器都在正常工作。在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是(B)
A.一定是零线上的熔丝熔断了
B.断开S1、S2,再用测电笔检测三线插座的左右两孔,氖管都发光
C.只断开S1,再用测电笔检测开关S1的两个接线柱,氖管都发光
D.只断开S2,再用测电笔检测开关S1的两个接线柱,氖管都发光
6.(2019河南省实验中学模拟)根据要求,用笔画线代替导线将图中的电路元件连入电路:
(1)S1控制灯泡;
(2)S2控制两孔、三孔插座上的用电器;
(3)将电冰箱与三孔插座连接起来。
答案精解精析
A组　基础题组
一、填空题
1.答案　220　试电笔　保险丝
解析　家庭照明电路的电压是220 V。生活中用试电笔辨别火线和零线。保险丝的作用:在电路中电流过大时,保险丝产生的电热过多,达到熔点,保险丝熔断,切断电路。
2.答案　并联　短路　过大
解析　家用电器之间是并联时,各家用电器都正常工作,并且互不影响。电流过大会导致空气开关“跳闸”,电流过大的原因有:①电热水壶插头内部发生短路;②接入电热水壶后使得电路中用电器的总功率过大,造成干路电流过大。
3.答案　大地　台灯所在的支路开路
解析　电水壶接入电路时需用三孔插座,将其用电部分连入电路的同时,也将它的金属外壳与大地相连。将台灯连接在图中两孔插座上,闭合开关后灯不亮,说明台灯所在的支路开路。
4.答案　乙　900
解析　使用测电笔时,不要接触测电笔前端的金属体,手必须接触测电笔末端的金属体,使电源和大地之间形成通路,故乙是正确的测量方法。通过测电笔的电流为I笔=UR笔=220V1.1×106 Ω=2×10-4 A;因为P=UI,所以通过灯泡的电流为I灯=P灯U=40W220V≈0.18 A,所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的0.18A2×10-4 A=900倍。
二、选择题
5.答案　A　接灯时,开关要接在灯泡和火线之间,这样断开开关时,能切断火线,触及灯泡时更安全,故A正确;高压线上是高压,在下面放风筝时可能会发生高压电弧触电或跨步电压触电,故B不正确;发现有人触电时,千万不能用手将触电人拉开,这样会使救人者触电,应立即切断电源或用绝缘棒将导线挑开,使接触者尽快脱离电源,故C不正确;将家用电器的金属外壳接地,当用电器漏电时,电流就通过地线,流入大地,可防止触电事故的发生,故D不正确。故选A。
6.答案　D　A、B、C三项符合安全用电原则。D项中不能用铜丝代替保险丝,保险丝是用熔点较低的铅锑合金制成,而铜的熔点高,当电流过大时,不容易熔断,所以不符合安全用电原则。
7.答案　D　由于并联电路中的各个用电器是互不影响的,所以电冰箱接入三孔插座后电灯与电冰箱是并联的,故A错误;断开开关S时,站在地上的人接触A点是会触电的,故B错误;在家庭电路中,为了安全,一般把开关接在火线和用电器之间,故甲处接开关,乙处接灯,故C错误;电路如果断路,电路中没有电流,电灯不亮,不会熔断保险丝,故D正确。
8.答案　D　触电的实质是有一定大小的电流通过人体。甲站在干燥的木桌上一只手接触到火线,没有电流通过人体,故不会发生触电;乙站在地上一只手接触到零线,零线与大地之间没有电压,因此没有电流通过人体,不会发生触电;丙站在干燥的木桌上一只手接触到火线,此时,丁站在地面上用手去拉丙,这样电流可以从火线经丙、丁流向大地,会造成丙、丁两人同时触电。综上所述,A、B、C错误,D正确。
9.答案　A　(1)电路中增加了大功率用电器,会导致用电器的总功率过大,使电流过大,引起家庭电路中空气开关跳闸;(2)插座中的两个线头相碰,会造成电路短路,从而造成电流过大,引起家庭电路中空气开关跳闸;(3)开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;(4)户外输电线绝缘皮破损,不会引起家庭电路中的电流过大,故不会引起家庭电路中空气开关跳闸。可见,可能引起家庭电路中空气开关跳闸的是(1)(2),故选A。
10.答案　C　闭合S、S1时,L0和L1都呈暗红色,表明两灯都不能正常发光,则L1灯头正常;闭合S、S2时,L0正常发光,L2不发光,表明L0两端电压为220 V,L2被短路。
11.解析　B　电灯的开关要接在灯和火线之间,断开开关,切断火线,触及电灯时更安全,故A错误;使用三脚插头和三孔插座,可将用电器的金属外壳与大地相连,漏电时,电流通过地线导入大地,可防止触电事故的发生,故B正确;家用电器失火时,应先切断电源,然后灭火,故C错误;购买大功率用电器时,必须先考虑电能表、保险丝等的承受能力,故D错误。故选B。
12.答案　B　充电器长时间插在插座上会发热,引起线路安全事故,故A错误;更换灯泡时,要先切断电源,然后再换新灯泡,否则容易发生触电事故,故B正确;使用测电笔时,手必须接触测电笔尾部的金属体,不能接触笔尖的金属体,故C错误;家庭电路的保险丝断了,不能用铜丝代替,是因为铜的熔点高,当电流过大时不能熔断,不符合安全用电原则,故D错误。
13.答案　C　由图知,开关接在导线A上,所以A是火线,B是零线,火线和零线间的电压为220 V,零线和大地之间的电压为0,故导线B与大地之间的电压为0,故A错误;插座的左孔接零线,右孔接火线,所以测电笔插入插座的左孔氖管不发光,插入插座的右孔氖管发光,故B错误;三孔插座已接地,当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地,这样能防止有金属外壳的用电器漏电发生触电事故,故C正确;由图可知,开关S断开时,虽然灯泡不发光,但火线没有被切断,所以人接触a点会触电,b在零线上,所以接触b点不会发生触电事故,故D错误。故选C。
14.答案　A　开关闭合时,指示灯才能发光,说明开关与指示灯串联;指示灯损坏,插孔也能提供电压,说明插孔与指示灯并联,因此电路结构为开关接在干路上,与火线相连,指示灯与插孔并联,故选择A。
三、作图题
15.答案　如图所示
解析　三孔插座的左端接零线,右端接火线,中间接地线;开关接在火线与电灯之间,两盏电灯并列连接。
16.答案　如图所示
解析　由题知,先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动,灯泡和风扇并联;若只闭合开关S1,灯泡不亮,由此可知S1在灯泡所在支路上,S2在干路上。
B组　提升题组
1.答案　串联　大地
解析　指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压,说明开关与指示灯是串联的。使用三脚插头和三孔插座,多出的那个脚和孔是用来接地线的,当用电器的三脚插头插入时,用电器的金属外壳通过三孔插座与大地相连通,如果金属外壳漏电,地线将人体短路,防止人触电。
2.答案　会　2.2×104
解析　当家电维修人员在图中C处不慎触电时,电流就会从C处通过人体流向大地,导致通过B处的电流比A处的小,因此漏电保护器会切断电路。家庭电路的电压U=220 V,人体电阻R=10 kΩ=104 Ω,因此通过人体的电流:I=UR=220V10×103 Ω=0.022 A=2.2×104 μA。
3.答案　D　电线中有电流通过,人接触电线容易触电,更不能在电线上晾晒衣服,故A错误;铜丝的熔点高,当电流过大时,不能熔断,因此不能做保险丝,故B错误;为了安全,电灯开关必须接在火线上,故C错误;发现有人触电后,应立即断开电源开关,切断电路,然后再施救,故D正确。
4.答案　A　激光笔发出的激光,集中较高的能量,不能直接照射到人的眼睛,否则会灼伤眼睛,故A正确;控制用电器的开关要接在火线上,这样在断开开关时,能“切断”火线,用电器才不会带电,故B错误;若把三孔插座接地孔与照明线路中的零线连接使用,当用电器漏电时,人接触用电器的金属外壳会发生触电事故,所以,为了用电安全,三孔插座的接地孔必须接地线,故C错误;不会游泳的人在河水中会下沉,河塘水域周围以及水下的情况比较复杂,即使会游泳的人也有溺水风险,故D错误。故选A。
5.答案　B　在插上洗衣机(开关未闭合)的插头前,电灯和电热器都在正常工作,在插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,说明电路中干路上有断路,测电笔测试插座的两孔,氖管都发光,说明两孔与火线是连通的,故只可能是零线断了,故A合理;断开S1、S2,再用测电笔检测三线插座的左右两孔,只有右孔与火线相连,氖管发光,左孔与火线不相连,氖管不会发光,故B不合理;只断开S1,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过电热器与火线相连,测电笔的氖管发光,故C合理;只断开S2,开关S1的上接线柱与火线相连,测电笔的氖管发光,开关S1的下接线柱通过灯丝与火线相连,测电笔的氖管发光,故D合理。
6.答案　如图所示
解析　在连接家庭电路时要注意,从安全用电的角度分析,开关S1应该接到火线和用电器之间,灯座的螺旋套直接接到零线上;各用电器要并联,双孔插座左零右火,三孔插座左零右火上接地,且开关S2应接到火线上;用三孔插头的电冰箱外壳要接地,用电部分应分別与火线和零线相连接。
