HDPE管施工工艺.docx

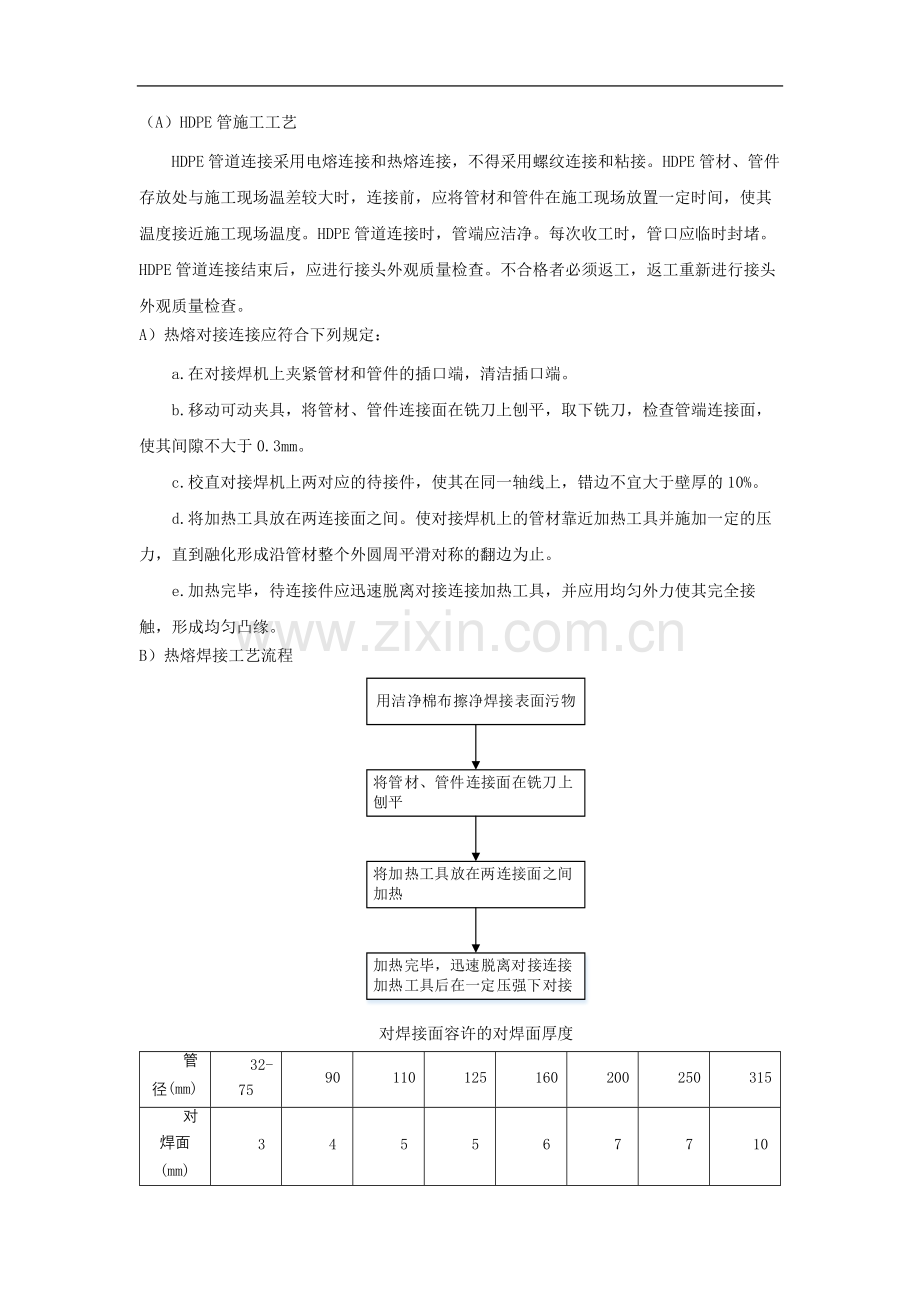

（A） HDPE管施工工艺
HDPE管道连接采用电熔连接和热熔连接，不得采用螺纹连接和粘接。HDPE管材、管件存放处与施工现场温差较大时，连接前，应将管材和管件在施工现场放置一定时间，使其温度接近施工现场温度。HDPE管道连接时，管端应洁净。每次收工时，管口应临时封堵。HDPE管道连接结束后，应进行接头外观质量检查。不合格者必须返工，返工重新进行接头外观质量检查。
A） 热熔对接连接应符合下列规定：
a.在对接焊机上夹紧管材和管件的插口端，清洁插口端。
b.移动可动夹具，将管材、管件连接面在铣刀上刨平，取下铣刀，检查管端连接面，使其间隙不大于0.3mm。
c.校直对接焊机上两对应的待接件，使其在同一轴线上，错边不宜大于壁厚的10%。
d.将加热工具放在两连接面之间。使对接焊机上的管材靠近加热工具并施加一定的压力，直到融化形成沿管材整个外圆周平滑对称的翻边为止。
e.加热完毕，待连接件应迅速脱离对接连接加热工具，并应用均匀外力使其完全接触，形成均匀凸缘。
B） 热熔焊接工艺流程

对焊接面容许的对焊面厚度
管径(mm)
32-75
90
110
125
160
200
250
315
对焊面(mm)
3
4
5
5
6
7
7
10

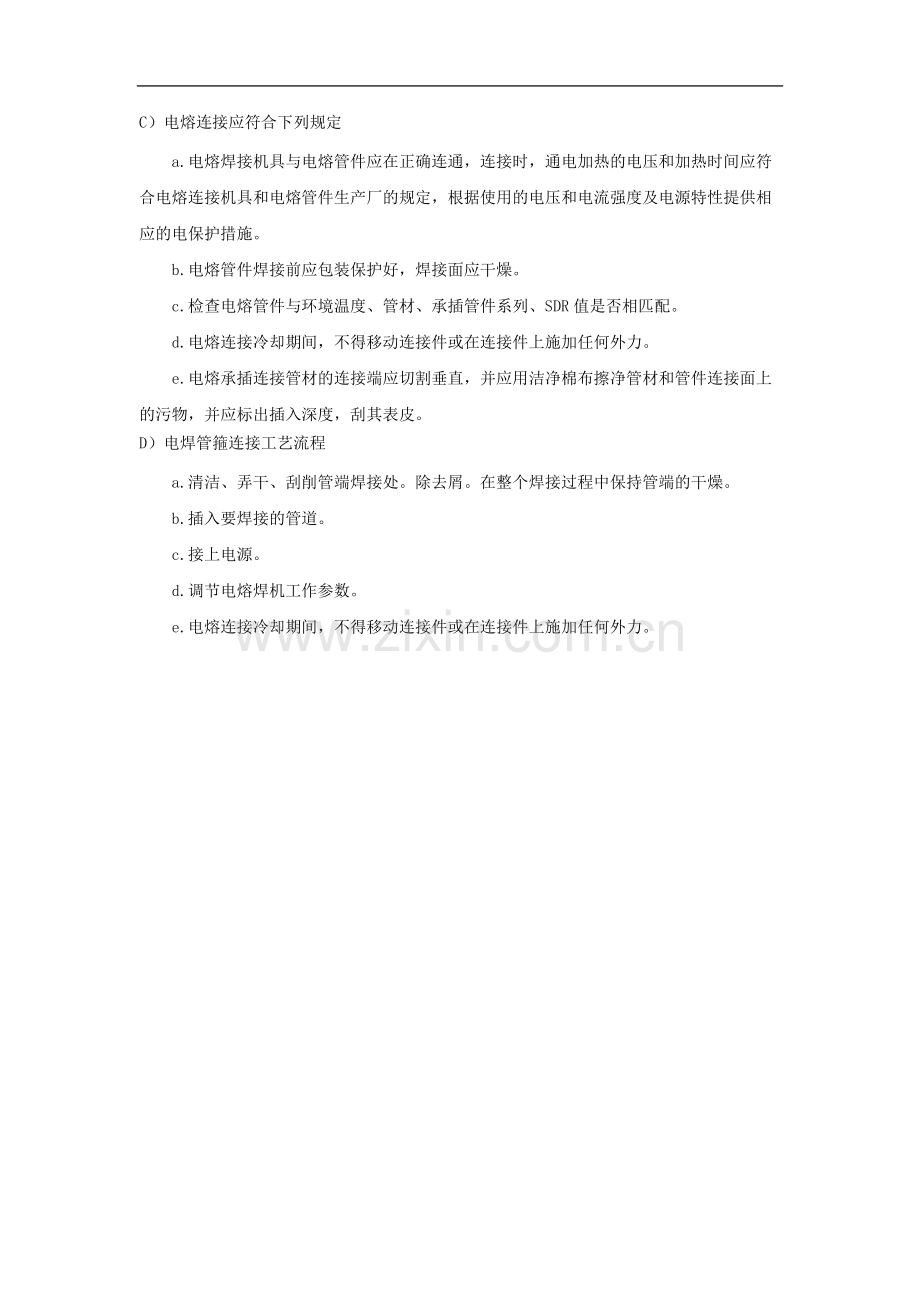

C） 电熔连接应符合下列规定
a.电熔焊接机具与电熔管件应在正确连通，连接时，通电加热的电压和加热时间应符合电熔连接机具和电熔管件生产厂的规定，根据使用的电压和电流强度及电源特性提供相应的电保护措施。
b.电熔管件焊接前应包装保护好，焊接面应干燥。
c.检查电熔管件与环境温度、管材、承插管件系列、SDR值是否相匹配。
d.电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力。
e.电熔承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，并应标出插入深度，刮其表皮。
D） 电焊管箍连接工艺流程
a.清洁、弄干、刮削管端焊接处。除去屑。在整个焊接过程中保持管端的干燥。
b.插入要焊接的管道。
c.接上电源。
d.调节电熔焊机工作参数。
e.电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力。
