海底电缆技术资料

一、海底电缆构造图和重要技术参数
（1）SCCF-YJQF41 26/35kV 3×70mm2截面图及构造尺寸

（2）海底电缆重要技术参数
序号
材料名称
标称厚度mm
标称外径mm
1
铜导体+阻水带
19/2.24
10.0
2
导体半导电屏蔽
0.8
11.6
3
XLPE绝缘
10.5
32.6
4
绝缘半导电屏蔽
0.8
34.2
5
半导电阻水带
1×0.3×40
34.8
6
合金铅套
1.7
38.2
7
防腐层+PE护套
1.3
40.8
8
PP绳填充条 成缆外径

87.9
9
成缆包带
2×0.2×70
88.7
10
PP绳+沥青 内衬层
1.0
90.7
11
钢丝铠装
φ5.0×56
100.7
12
PP绳+沥青 外被层+包带
3.2+0.2
107.1
13
不锈钢管海光缆单元
1组×12芯海光缆

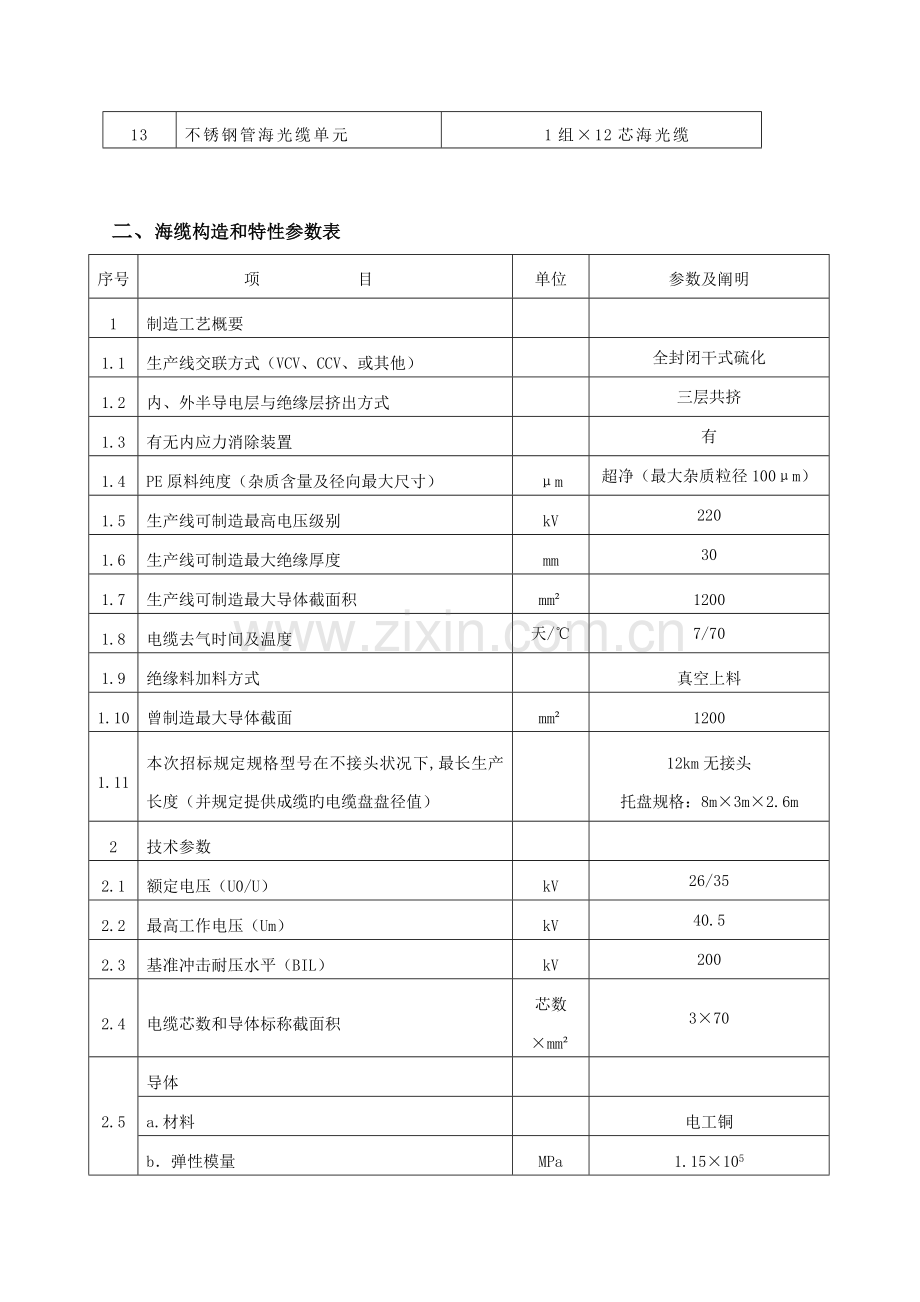

二、海缆构造和特性参数表
序号
项 目
单位
参数及阐明
1
制造工艺概要

1.1
生产线交联方式（VCV、CCV、或其他）

全封闭干式硫化
1.2
内、外半导电层与绝缘层挤出方式

三层共挤
1.3
有无内应力消除装置

有
1.4
PE原料纯度（杂质含量及径向最大尺寸）
μm
超净（最大杂质粒径100μm）
1.5
生产线可制造最高电压级别
kV
220
1.6
生产线可制造最大绝缘厚度
mm
30
1.7
生产线可制造最大导体截面积
mm²
1200
1.8
电缆去气时间及温度
天/℃
7/70
1.9
绝缘料加料方式

真空上料
1.10
曾制造最大导体截面
mm²
1200
1.11
本次招标规定规格型号在不接头状况下,最长生产长度（并规定提供成缆旳电缆盘盘径值）

12km无接头
托盘规格：8m×3m×2.6m
2
技术参数

2.1
额定电压（U0/U）
kV
26/35
2.2
最高工作电压（Um）
kV
40.5
2.3
基准冲击耐压水平（BIL）
kV
200
2.4
电缆芯数和导体标称截面积
芯数×mm²
3×70
2.5
导体

a.材料

电工铜
b．弹性模量
MPa
1.15×105
c．线膨胀系数
1/℃
17×10-6
d.紧压系数

＞0.9
2.6
导体线芯阻水材料与工艺

半导电阻水带填充紧压
2.7
挤出导体屏蔽

a.材料

进口超光滑半导电屏蔽料
b.厚度
mm
0.8
2.8
绝缘

a.材料

进口超净交联聚乙烯
b.标称厚度
mm
10.5
c.最小厚度
mm
10.0
i.相对介电系数

2.5
j.在90±5℃、26kV下旳tgδ

≤0.001
k.线膨胀系数
1/℃
140～160×10-6
2.9
挤出绝缘屏蔽

a.材料

进口超光滑半导电屏蔽料
b.厚度
mm
0.8
2.10
衬垫和纵向阻水构造

半导电阻水带缓冲层
2.11
金属套屏蔽

合金铅套
a.材料

“E”合金铅套
b.标称厚度
mm
1.7
2.12
内护层

a.材料

改性中密度PE护套料
b.标称厚度
mm
1.3
2.13
铠装

铠装材料（镀锌钢丝）

镀锌低碳钢丝
钢丝直径:Ф5.0
铠装线弹性模量
Mpa
2.25×105
铠装线膨胀系数
1/℃
9～11×10-6
2.14
外披层

a.材料

PP绳+沥青
b.层数与厚度
mm
1层 总厚度：3.2 mm
2.15
电缆总外径及公差
mm
107.1±2.0
2.16
电缆重量
kg/km
25754
2.17
容许最小转弯半径

a.敷设中
mm
2142
b.运营中
mm
1607
2.18
导体最高额定温度

a.正常运营时
℃
90
b.短时（每次不超过72h）
℃
105
c.暂态（短路电流持续时间不超过5s）
℃
250
2.19
20℃导体最大直流电阻
Ω/km
0.268
2.20
90℃导体最大交流电阻
Ω/km
0.342
2.21
35℃下绝缘电阻
MΩ.km
1.18×105
2.22
电缆容许载流量

海床滩涂载流量
海滩土壤中温度28℃
A
269

“J”管内载流量
“J”管内温度45℃
A
218
2.23
零序阻抗Z
Ω/km
0.896
2.24
海缆牵引拉力
kN
4.9
2.25
电缆设计使用寿命
年
30
2.26
局部放电实验
pC/kV
<5 pC/45 kV

三、高强度细钢丝铠装不锈钢松套管增强型PE护套
(1)光缆单元构造图

(2)光缆构造与特性参数
序号
项 目
单位
参数及阐明
1
通信光纤

1.1
型号

G.652B单模
1.2
波长
nm
1310 nm及1550 nm
1.3
光纤模场直径
μm
9.3±0.5 µm (1310nm)
1.4
模场同心度误差
μm
≤0.6μm
1.5
包层直径
μm
125±1%μm
1.6
包层不圆度
％
≤1%
1.7
外护套直径
μm
245±10μm
1.8
着色层直径
μm
250±10μm
1.9
涂层不圆度
％
≤5%
1.10
涂层与包层同心度误差
μm
±12μm
1.11
涂层剥离力
N
3.2N
1.12
衰减常数

波长1310nm时最大衰减
dB/km
≤0.35dB/km@1310nm
波长1550nm时最大衰减
dB/km
≤0.22dB/km@1550nm
1.13
色散常数

波长 1285～1330 nm
PS/nm.km
≤3.5ps/（nm·km）@1288～1339nm
波长 1550 nm
PS/nm.km
≤18ps/（nm·km @1550nm
1.14
零色散波长
Nm
1300～1324nm
零色散梯度
PS/nm².km
≤0.093 ps/（nm2·km）
1.15
偏振模色散系数（PMD）
PS/
≤0.2ps/
1.16
弯曲附加损耗

波长1310nm时
dB
≤0.5dB
波长1550nm时
dB
≤0.5dB
1.17
温度衰减系数（-60℃～+85℃）
dB/km
≤0.1dB
2
其她需要阐明旳问题
