B地块管弄井二次封堵施工方案
一、工程概况
1、根据图纸规定，TB12、TB345弱电井，进行二次封堵，以配合桥架区域防火封堵旳施工，封堵区域见平面图，具体封堵做法详见如下内容。
2、因设计增长水井预留洞，根据图纸规定，TB12水井内预留洞，待管道安装完毕后，楼板需逐级进行封堵，楼板封堵采用130厚C20细石混凝土，内配10@150双层双向（钢筋植入原构造板内≥15d），特编制此方案。
二、工艺流程
1、TB12、TB345弱电井洞口二次封堵
弹线→凿出楼板钢筋→钢筋植筋、绑扎→楼板模板铺设→楼板砼浇捣→拆除楼板模板→清理
（1）弹线：根据图纸规定，弹出水井内水平线；
（2）凿出楼板钢筋：人工凿出原楼板钢筋，满足焊接规定长度；
（3）楼板钢筋植筋、绑扎：楼板钢筋采用10@150双层双向钢筋，钢筋植入原构造板内≥15d，钢筋采用绑扎搭接，搭接长度满足规范规定。
（4）楼板模板铺设：
楼板模板采用18厚九夹板木模，模板采用反吊方式固定；
（5）楼板砼浇捣：楼板采用130厚C20细石混凝土浇捣，混凝土振捣密实，新旧混凝土处凿毛解决；
（6）拆除楼板模板：待混凝土强度达到规范规定，拆除模板，堆放到指定地点，并将现场清理干净；
2、TB12水井二次封堵
弹线→楼板钢筋植筋、绑扎→楼板模板铺设→楼板砼浇捣→拆除楼板模板→清理
（1）弹线：根据图纸规定，弹出水井内水平线；
（2）楼板钢筋植筋、绑扎：楼板钢筋采用10@150双层双向钢筋，钢筋植入原构造板内≥15d，钢筋采用绑扎搭接，搭接长度满足规范规定。

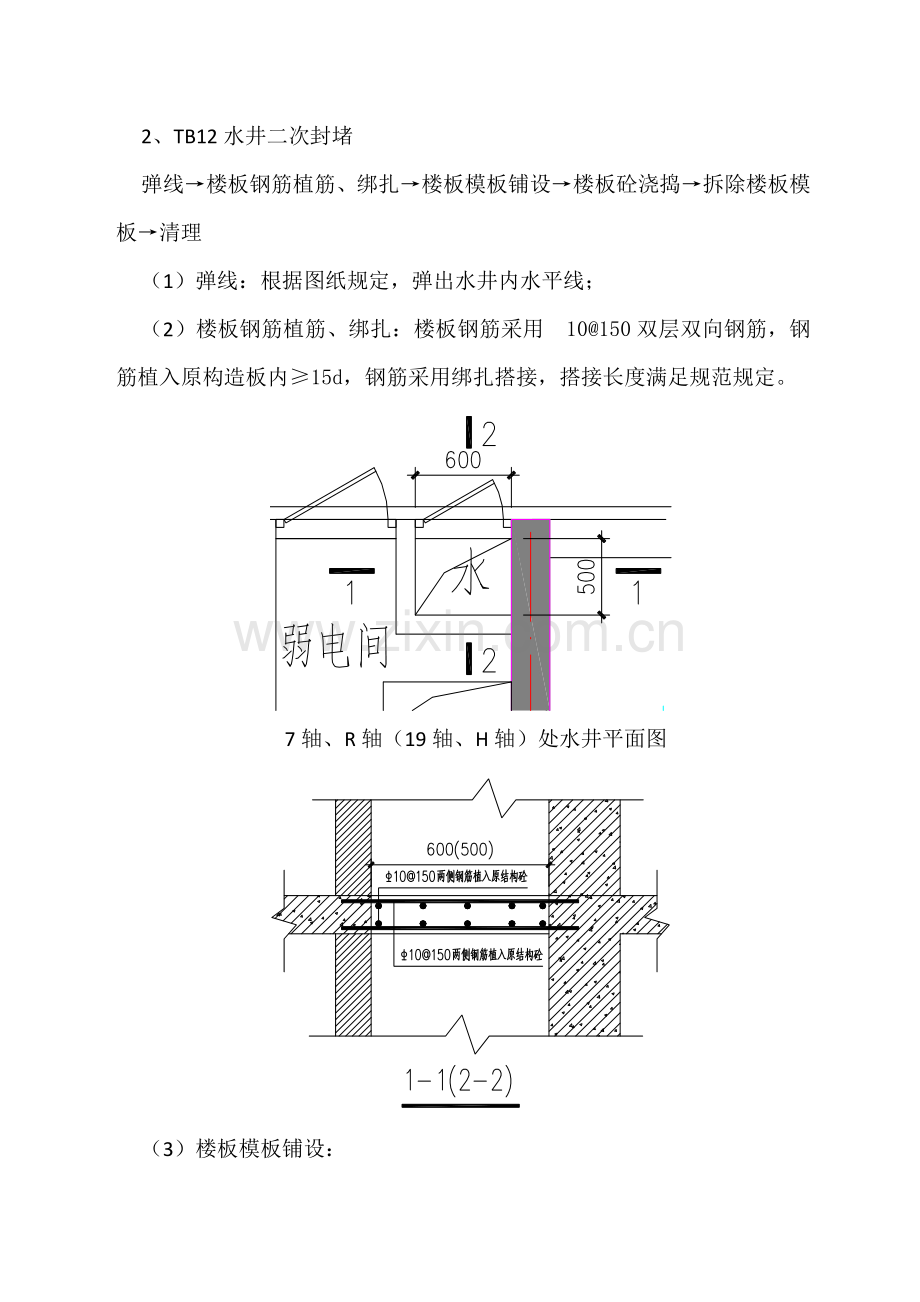

7轴、R轴（19轴、H轴）处水井平面图

（3）楼板模板铺设：
楼板模板采用18厚九夹板木模，模板采用反吊方式固定；
（4）楼板砼浇捣：楼板采用130厚C20细石混凝土浇捣，混凝土振捣密实，新旧混凝土处凿毛解决；
（5）拆除楼板模板：待混凝土强度达到规范规定，拆除模板，堆放到指定地点，并将现场清理干净；
三、附图：
1、弱电井预留洞封堵详图
2、水井封堵模板平面图
