公路工程管理用表 检查表129

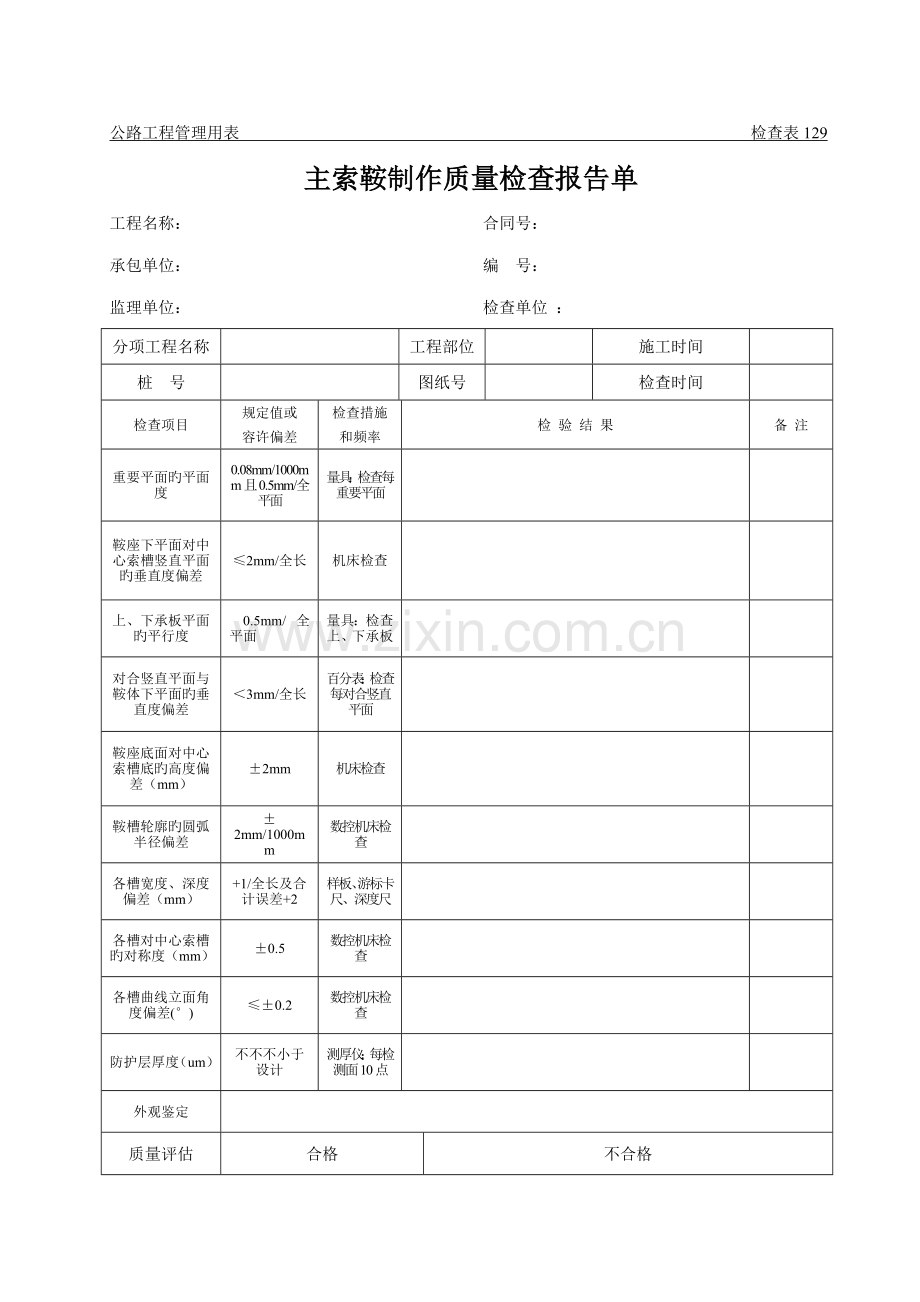

主索鞍制作质量检查报告单
工程名称： 合同号：
承包单位： 编 号：
监理单位： 检查单位 ：
分项工程名称

工程部位

施工时间

桩 号

图纸号

检查时间

检查项目
规定值或
容许偏差
检查措施
和频率
检 验 结 果
备 注
重要平面旳平面度
0.08mm/1000mm且0.5mm/全平面
量具：检查每重要平面

鞍座下平面对中心索槽竖直平面旳垂直度偏差
≤2mm/全长
机床检查

上、下承板平面旳平行度
0.5mm/全平面
量具：检查上、下承板

对合竖直平面与鞍体下平面旳垂直度偏差
＜3mm/全长
百分表：检查每对合竖直平面

鞍座底面对中心索槽底旳高度偏差（mm）
±2mm
机床检查

鞍槽轮廓旳圆弧半径偏差
±2mm/1000mm
数控机床检查

各槽宽度、深度偏差（mm）
+1/全长及合计误差+2
样板、游标卡尺、深度尺

各槽对中心索槽旳对称度（mm）
±0.5
数控机床检查

各槽曲线立面角度偏差(°)
≤±0.2
数控机床检查

防护层厚度（um）
不不不小于设计
测厚仪：每检测面10点

外观鉴定

质量评估
合格
不合格

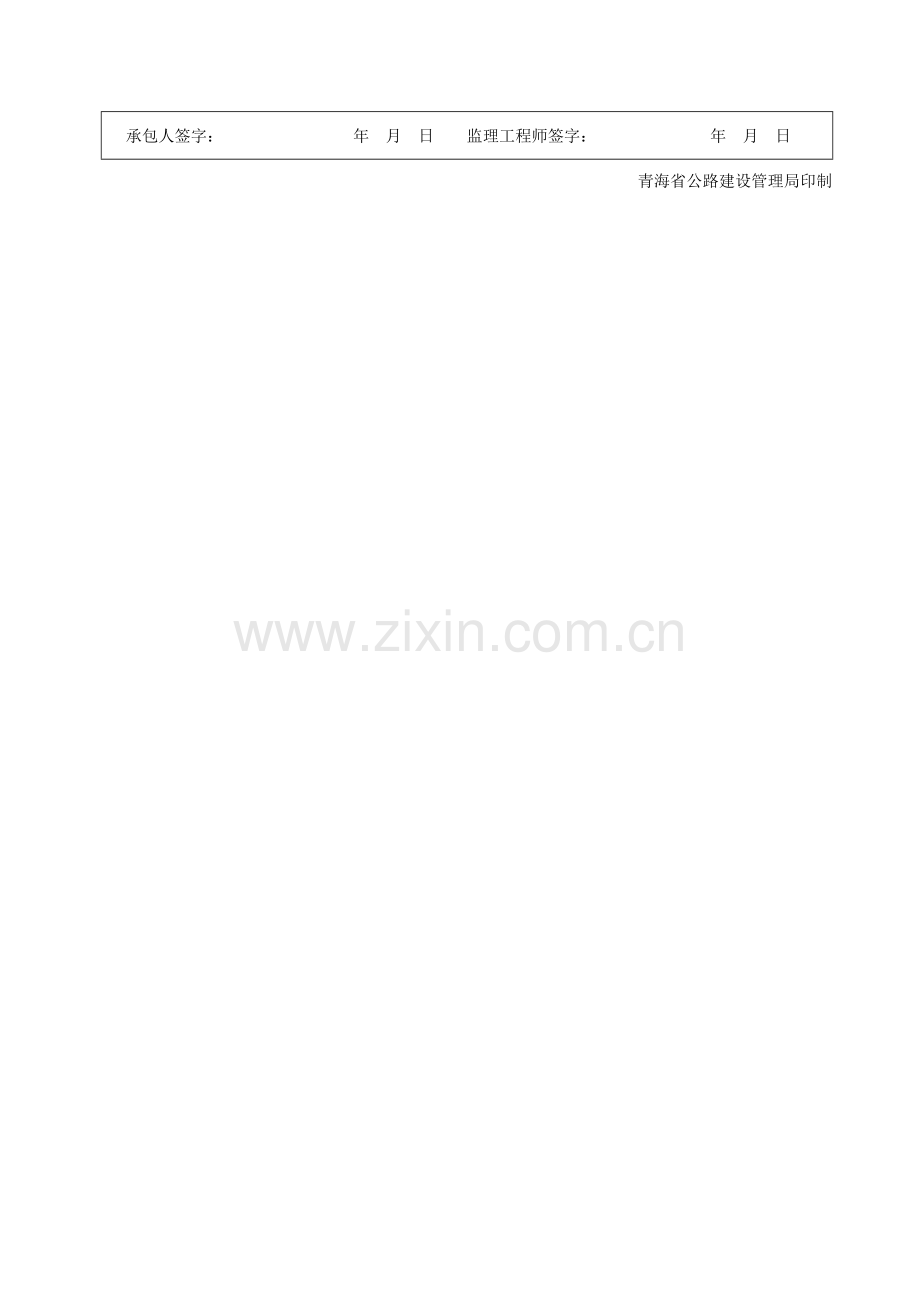

承包人签字： 年 月 日 监理工程师签字： 年 月 日
青海省公路建设管理局印制
