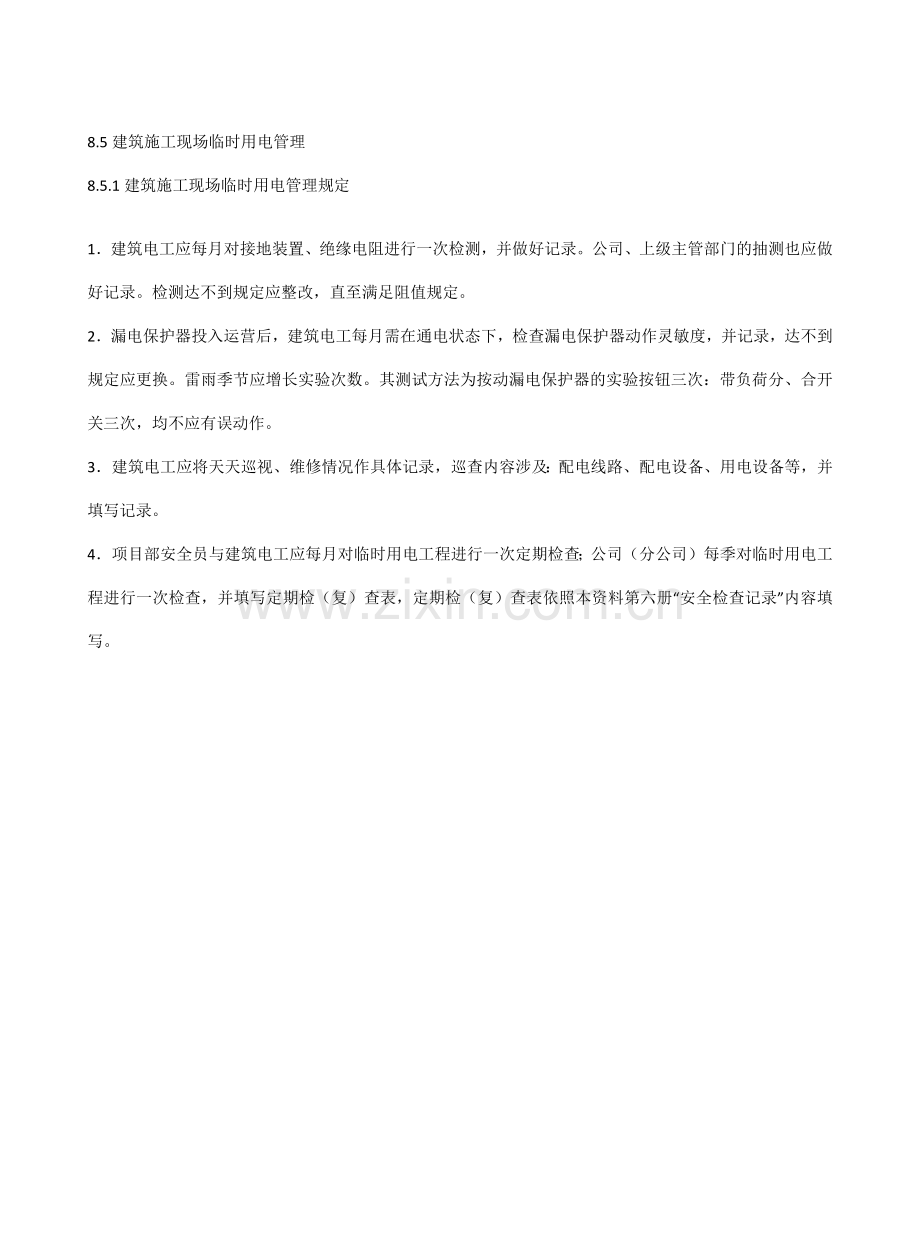

8.5建筑施工现场临时用电管理
8.5.1建筑施工现场临时用电管理规定

1．建筑电工应每月对接地装置、绝缘电阻进行一次检测，并做好记录。公司、上级主管部门的抽测也应做好记录。检测达不到规定应整改，直至满足阻值规定。
2．漏电保护器投入运营后，建筑电工每月需在通电状态下，检查漏电保护器动作灵敏度，并记录，达不到规定应更换。雷雨季节应增长实验次数。其测试方法为按动漏电保护器的实验按钮三次：带负荷分、合开关三次，均不应有误动作。
3．建筑电工应将天天巡视、维修情况作具体记录，巡查内容涉及：配电线路、配电设备、用电设备等，并填写记录。
4．项目部安全员与建筑电工应每月对临时用电工程进行一次定期检查；公司（分公司）每季对临时用电工程进行一次检查，并填写定期检（复）查表，定期检（复）查表依照本资料第六册“安全检查记录”内容填写。
表8.5.2 建筑施工现场临时用电设备登记表
序
号
设备名称
数量
（台）
设备参数
总容量
（KVA）
备注
功率/台
（KW）
相数
（相）
电压
（V）

填写人（电气工程师）签字：

8.5.3 建筑施工现场电器成套产品质量证明文献
（粘贴）

表8.5.4 建筑施工现场临时用电验收表
工程名称： 验收日期：
序号
验收项目
验 收 内 容
验收结果
1
临时用电施工组织设计
是否按临时施工用电组织设计规定实行总体布设

2
配电系统
施工现场采用三级配电、二级漏电保护系统

3
外电防护
外电防护要有可靠的防护措施，防护要严密，达成安全规定

4
接零接地
施工现场应按实际情况采用接零或接地保护，严禁接地、接零混用，接地装置应符合规范规定

5
线路架设
不准采用竹质电杆，架空线路不得架设在脚手架或树上等处
电杆应设横担和绝缘子，电杆、横担应符合规定，线路应采用绝缘子固定
架空线离地按规定有足够的安全距离
配电箱引入引出线应加绝缘护套，出电线要排列整齐，匹配合理
严禁使用绝缘差、老化、破皮电线，防止漏电
电缆线路直接埋地，敷设深度不小于0.7m，引出地面从2m高度至地下0.2m处，必须架设防护套管
电缆敷设应使用五芯电缆，线路过道要有可靠的保护

6
变配电装置
露天变压器设立符合规范规定,配电间安全防护措施和安全用品、警告标志齐全，配电间门要外开，室内装置符合规范规定

7
配电箱
配电箱制作要符合规范规定，有防雨措施，门锁齐全，严禁使用木质电箱
动力、照明配电箱宜分别设立，合并设立时应分路配电
配电箱内的电器安装要符合规范规定
配电箱与开关箱之间距离应控制在30m以内，固定式配电箱的中心点与地面的垂直距离应为1.4~1.6m，移动式配电箱的中心点与地面的垂直距离应为0.8~1.6m

8
开关箱
开关箱要符合一机一闸一漏一箱，箱内无杂物，不积灰
用电设备与开关箱水平距离不宜超过3m，固定式开关箱的中心点与地面的垂直距离应为1.4~1.6m，移动式开关箱的中心点与地面的垂直距离应为0.8~1.6m，严禁动力、照明混用

9
现场照明
照明专用回路应有漏电保护，灯具金属外壳应作接零保护
灯具安装高度室内不低于2.5m、室外不低于3m
特殊场合应使用与其危险限度相匹配的安全电压，线路不乱接乱拉
手持照明灯使用36V以下电源供电

10
电气元件
严禁使用淘汰的电器产品
电器应按其规定位置紧固在电器安装板上，不得外斜和松动
总配电箱中漏电保护器的额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s；开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s

验收意见：

编制部门（盖章）
年 月 日
验收意见：

审核部门（盖章）
年 月 日
验收意见：

批准部门（盖章）
年 月 日
验收意见：

使用单位（盖章）
年 月 日
注：验收栏目内有数据的，在验收栏目内填写实测数据或文字说明。

表8.5.5 建筑施工现场外电防护设施验收表
工程名称： 验收日期：
搭设部位

搭设高度

序号
验收项目
验 收 要 求
验收结果
1
施工方案
有专项安全专项方案并通过审批，针对性强，能指导施工；有专项安全技术交底；搭设单位及人员具有相应的资质与资格

2
立杆基础
立杆埋深不得小于300mm，坑底夯实并垫木；土质较松，挖坑困难时，应在土层上铺置底垫，立杆底部设立纵、横向扫地杆；有良好排水措施且无积水

3
材质
搭架毛竹应为三年生长期，腐烂、虫蛀、通裂、刀伤、霉变毛竹不得使用；立杆、大横杆、小横杆、剪刀撑小头有效直径应大于60mm，绑扎材料可采用竹篾、塑料篾或白棕绳，不得使用尼龙绳和塑料绳

4
立杆
立杆纵距为1.2m；步距应不大于1.8m；立杆搭接长度不应小于1.8m，搭接接头应错开一个步距；立杆垂直度：h/200

5
横向水平杆
横向水平杆有效部分的小头直径不得小于75mm，外伸长度250~500mm

6
纵向水平杆
纵向水平杆长度不得小于3跨，搭接长度不应小于1.8m

7
顶撑
上下顶撑应同轴并保持垂直，与立杆绑扎三道

8
剪 刀 撑
剪刀撑应与立杆紧靠绑扎，自上而下连续设立，宽度不应小于4跨，与地面成45°～60°夹角；杆件搭接长度不应小于1.8m，底部应埋地，埋深不小于200mm

9
抛 撑
架高7m以下，每6跨设立一道抛撑

10
安全距离
防护设施与外电线路之间的安全距离不应小于下表所列数值
外电线路电压等级（kV）
≤10
35
110
220
330
500
最小安全距离（m）
1.7
2.0
2.5
4.0
5.0
6.0
防护设施对外电线路的隔离防护应达成IP30级，能防止Ф2.5mm固体异物穿越

验收意见：

项目技术负责人（签字）
年 月 日
验收意见：

项目专职安全员（签字）
年 月 日
验收意见：

搭设单位负责人（签字）
年 月 日

表8.5.6 建筑施工现场临时用电设备调试记录
工程名称： 调试日期：
设备
名称

设备型号

安装
地点

重要调试过程：

建筑电工（签字）：

结论及解决意见：

机械管理员（签字）： 专职安全员（签字）：

建筑施工现场临时用电接地电阻测试记录

工程名称：
检测仪器型号
接地位置
及类别
规定电阻值（Ω）
实测电阻值（Ω）
检测结果
整改措施及意见

检测人

检测日期

注：接地电阻值由建筑电工测试，每月复测一次。

建筑施工现场临时用电绝缘电阻测试记录

工程名称:
仪表名称

工作电压
220/380V
设备名称

型号规格

回路编号
阻值
阻值
阻值
阻值
阻值
阻值
阻值
阻值
阻值
阻值
阻值
阻值
A B

B C

C A

A O

B O

C O

测试结果

测试时间

测试人

注：绝缘电阻值由建筑电工测试，每月复测一次。

建筑施工现场漏电保护器试跳记录
工程名称： 电箱编号：
序号
试跳日期
漏电保护器编号
漏电保护器型号
试跳结果
整改情况
测试人

注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2023标准执行。

表8.5.10 建筑施工现场临时用电电工安装、巡检、维修、拆除工作记录

巡检及解决问题记录：

设备（电箱）名称
编 号
工 作 内 容
安装工作记录

拆除工作记录

维修工作记录

建筑电工： 时间： 年 月 日
注： 电工安装、巡检、维修、拆除工作记录为建筑电工每日工作日记，巡检内容涉及施工现场配电线路、配电室、分派电箱、开关箱以及用电设备的平常检查。
