装配作业PROE练习.pptx

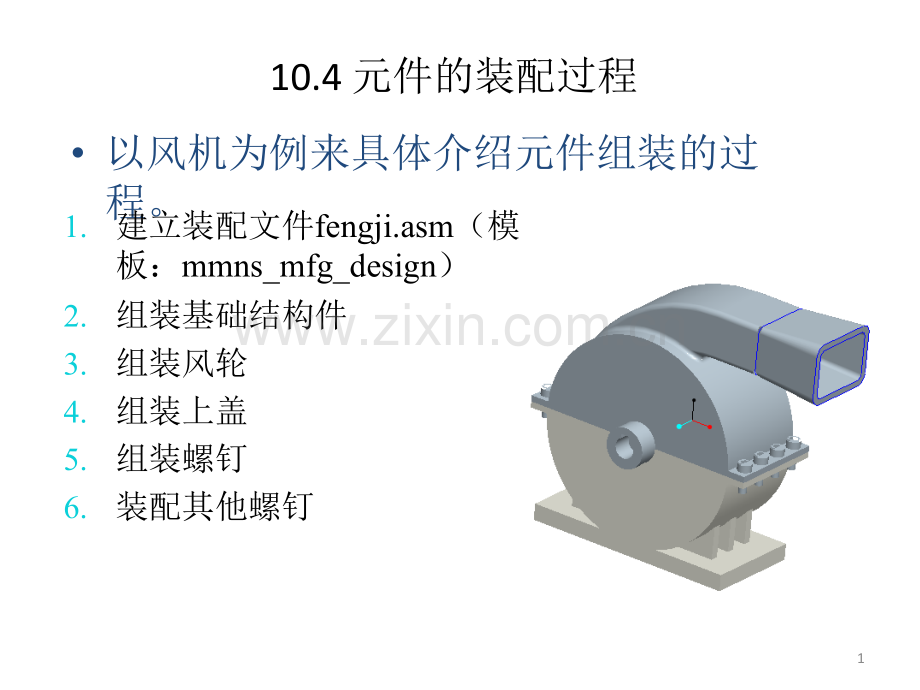

10.4 元件的装配过程以风机为例来具体介绍元件组装的过程。1.建立装配文件fengji.asm（模板：mmns_mfg_design）2.组装基础结构件3.组装风轮4.组装上盖5.组装螺钉6.装配其他螺钉110.8 本章实例下面以如图所示的活塞连杆装配实例来具体介绍元件组装的过程。零件装配效果图210.9 上机练习打开光盘机械手臂零件，按照图所示对其进行装配，完成后，在对其进行分解。机械手臂装配图310.9 上机练习轴承的组装零件4装配图片片说明：明：A=80B=30C=15D=40问题：问题：1.整个装配题体积为多少立方毫米？2.参照题图坐标系，提取模型重心坐标，其中X坐标值为多少毫米？3.重心点Y坐标值为多少毫米？4.重心点Z坐标值为多少毫米？5.P1和P2点之间的距离为多少毫米？
