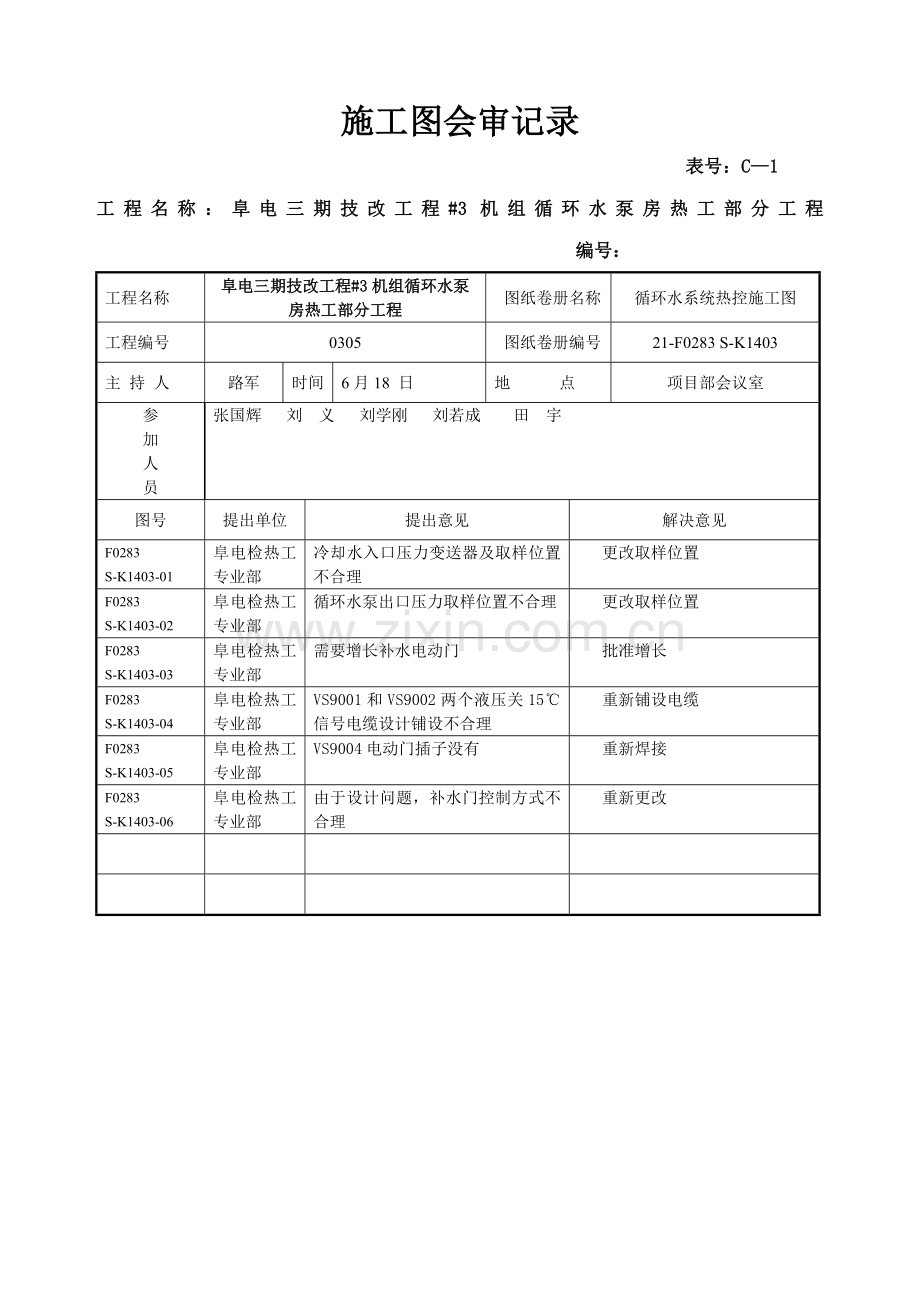

施工图会审记录
表号：C—1
工程名称：阜电三期技改工程#3机组循环水泵房热工部分工程 编号：
工程名称
阜电三期技改工程#3机组循环水泵房热工部分工程
图纸卷册名称
循环水系统热控施工图
工程编号
0305
图纸卷册编号
21-F0283 S-K1403
主 持 人
路军
时间
6月18 日
地 点
项目部会议室
参
加
人
员
张国辉 刘 义 刘学刚 刘若成 田 宇

图号
提出单位
提出意见
解决意见
F0283 S-K1403-01
阜电检热工专业部
冷却水入口压力变送器及取样位置不合理
更改取样位置
F0283 S-K1403-02
阜电检热工专业部
循环水泵出口压力取样位置不合理
更改取样位置
F0283 S-K1403-03
阜电检热工专业部
需要增长补水电动门
批准增长
F0283 S-K1403-04
阜电检热工专业部
VS9001和VS9002两个液压关15℃信号电缆设计铺设不合理
重新铺设电缆
F0283 S-K1403-05
阜电检热工专业部
VS9004电动门插子没有
重新焊接
F0283 S-K1403-06
阜电检热工专业部
由于设计问题，补水门控制方式不合理
重新更改

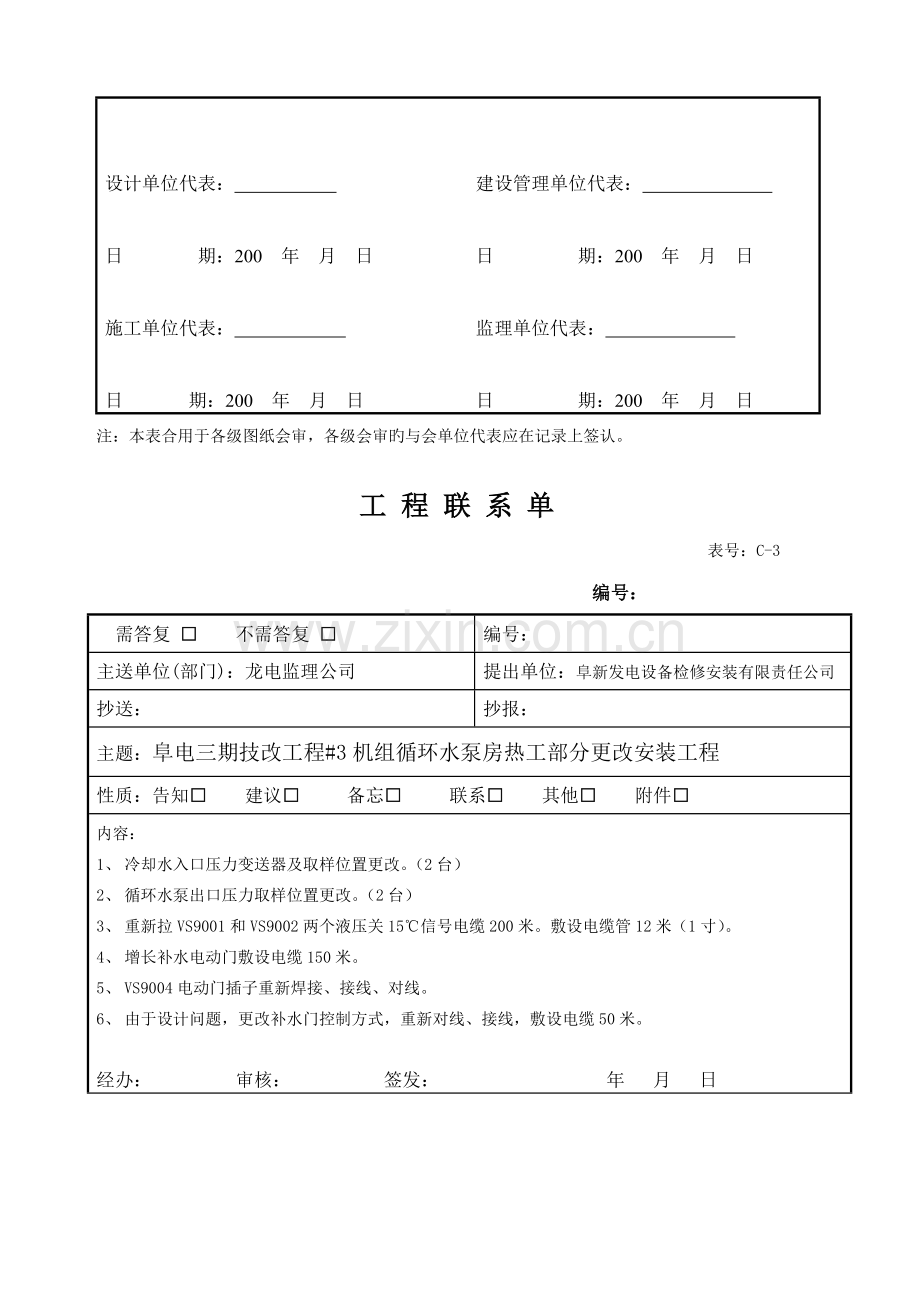

设计单位代表： 建设管理单位代表：

日 期：200 年 月 日 日 期：200 年 月 日

施工单位代表： 监理单位代表：

日 期：200 年 月 日 日 期：200 年 月 日
注：本表合用于各级图纸会审，各级会审旳与会单位代表应在记录上签认。

工 程 联 系 单
表号：C-3
编号：
需答复 □ 不需答复 □
编号：
主送单位(部门)：龙电监理公司
提出单位：阜新发电设备检修安装有限责任公司
抄送：
抄报：
主题：阜电三期技改工程#3机组循环水泵房热工部分更改安装工程
性质：告知□ 建议□ 备忘□ 联系□ 其他□ 附件□
内容：
1、 冷却水入口压力变送器及取样位置更改。（2台）
2、 循环水泵出口压力取样位置更改。（2台）
3、 重新拉VS9001和VS9002两个液压关15℃信号电缆200米。敷设电缆管12米（1寸）。
4、 增长补水电动门敷设电缆150米。
5、 VS9004电动门插子重新焊接、接线、对线。
6、 由于设计问题，更改补水门控制方式，重新对线、接线，敷设电缆50米。

经办： 审核： 签发： 年 月 日
监理单位答复意见：

经办： 审核： 签发： 年 月 日
工程公司答复意见：

经办： 审核： 签发： 年 月 日
有关单位答复意见：

经办： 审核： 签发： 年 月 日
本联系单一式四份：提出单位两份，监理单位、工程公司各一份。

阜电三期技改工程#3机组循环水泵房热工部分安装工程

作业指引书

编号：
版次：第一版

编制单位： 审定单位：黑龙江电力建设监理公司
项目部： 阜 新 项目监理部

批 准： 年 月 日 总 监 理 师： 年 月 日

审 核： 年 月 日 专业监理师： 年 月 日

编 制： 年 月 日 建设管理单位： 年 月 日

（波及重大特殊作业安全措施时）

作业指引书

作 业 项 目 名 称

会 签 页
阜电三期技改工程#3机组循环水泵房热工部分安装工程

工程： 年 月 日
质保： 年 月 日
安全： 年 月 日
总工： 年 月 日
监理单位： 年 月 日
建设单位： 年 月 日

作业指引书
作 业 项 目 名 称
第1页 共3页
阜电三期技改工程#3机组循环水泵房热工部分安装工程

1、 工程概况
1.1、 工程范畴及工程量：
循环水泵房位于厂墙外道南，既有两台循环水泵，根据三期技改工程旳规定，需要进行安装。按照设计院旳规定需要安装冷却水入口压力变送器2台，循环水泵出口压力变送器2台，循环水池液位变送器2台，就地压力表6块，温度测点16点，热控盘安装，安装2台液压门控制箱，4台电动门、2个流量开关安装。敷设计算机电缆2500米，敷设表管50米，电缆穿线管敷设150米，金属软管敷设100米。
1.2编制根据：
1.2.1．电科院循环水泵房热控安装布置图。
1.2.2．《火电施工质量 检查及评估原则》（热控篇）
1.2.3．《电力建设施工及验收规范》DL5031-94（热控篇）
1.2.4．《电力建设安全工作规程》（火力电厂部分）DL5009-92
2、 施工组织机构
项目经理：刘若成
现场施工质量负责：郑 飞
现场施工技术负责：刘学刚
现场施工安全负责：刘学刚
施工班组安全技术负责：田 宇
2、 工期安排：
6月20日至8月20日。
3、施工人员安排：
热工仪表检修人员10人，保护人员8人，有项目经理组织施工。
4、作业条件
4.1对施工作业人员规定
4.1.1施工人员作业前要熟悉作业指引书内容，明白施工措施和质量规定以保证工程旳质量进度。
4.1.2特殊工种必须持证上岗。
4.1.3施工人员必须有发明精品旳质量意识和较强旳责任心，应当树立良好旳工作作风，严格按照规程、规范和作业文献旳各项规定进行施工。
4.1.4必须做到文明施工，施工区域范畴内要做到每日工完料清。
4.2作业机械、工器具
4.2.1电焊机、角向磨光机、工器具必须实验合格，使用合格用品。
4.3作业材料规定
4.3.1管材应有制造厂旳质量证明书，质量应符合国标。管材进货后，对其进行厚度复测，合格后报监理单位审查，审查通过后方可使用。
4.3.2焊接材料应有制造厂旳质量合格证，质量应符合国标，凡无质量合格证或对其质量有怀疑时，应按批号抽查实验，合格后报监理单位审查，审查通过后方可使用。
4.3.3 变送器、压力开关、压力表安装前检定合格。
4.3.4 电缆敷设迈进行绝缘测试。

作业指引书
作 业 项 目 名 称

第2页 共3页
阜新电厂三期“以大带小”技术改造工程循环水泵房热工部分安装工程
4.4作业环境规定
4.4.1为保证施工质量，施工场合应做好防风、防雨等措施。
4.4.2 施工场合具有必须旳安全施工条件，夜间施工要保证有充足旳照明，沟道内施工应做好避免沟坡滑落旳避免措施。
5、作业程序
施工前准备——办理工作票——施工材料准备——盘柜安装——穿线管敷设——取样点焊接——表管敷设——一次表安装——电缆敷设——设备接线——单体调试——整体试运营、验收
6、 施工工序及质量规定：
6.1、施工材料运送到循环水泵房，工作票批准后开始施工。
6.2、安装DCS柜，安装后符合机柜安装原则。新增盘柜型号规格要符合设计，安装时外观无残损、柜内配件设备要齐全、完好、盘柜就位后垂直偏差（每米）要不不小于1.5mm，相邻两柜顶部高差要不不小于2mm，每排柜柜面总偏差要不不小于5mm、相邻两柜接缝间隙要不不小于2mm。基本固定要牢固，螺丝最佳是绝缘旳。盘柜接地、绝缘要良好。
6.3、敷设电缆穿线管，要横平竖直，交接处要顺畅平滑，固定牢固。
6.4、取样点焊接要位置对旳、符合原则。施焊人员必须具有作业项目旳焊接合格证书。施焊人员必须有创精品旳质量意识和较强旳责任心，应当树立良好旳焊接工艺作风，严格按照规程、规范和本作业文献旳各项规定进行施工。规定焊口无损检查一次合格率达到97%以上。严格监督对口质量，施焊人员应复核对口尺寸、坡口和管道清理状况，符合规程对口规定方可进行施焊作业。
6.5、表管敷设规定无交叉，间距整洁，走向美观。
6.6、一次表安装符合设备技术原则，按使用阐明书对旳安装。
6.7、电缆敷设符合电力安装规程，走向整洁、无交叉、绑扎美观牢固，避免电缆破损，标记清晰精确，
6.8、电缆接线：做好电缆头，内线松紧适度，标记清晰精确，端子接入牢固，压线符合原则。电缆名称标记齐全、清晰。
6.9、安装完毕后，进行单体调试，做好信号加入数值，操作精确，设好监护人，避免损坏设备。
6.10、整体调试：有关专业做好联系，DCS柜上电后，做好技术指引，避免烧损计算机硬件。连调时要听从统一指挥。
7、整体设备完毕调试后，要及时办理有关签证手续

作业指引书
作 业 项 目 名 称

第3页 共3页
阜新电厂三期“以大带小”技术改造工程循环水泵房热工部分安装工程
8、作业安全措施
序号
危险源
危险点
控制措施
负责人
1
施

工

人

员
不符合上岗作业规定
上岗前必须经三级安全教育，体检合格
刘学刚
不按作业指引书或和工艺卡进行施工
监督、检查过程中控制
刘学刚
刘若成
施工人员精神萎靡、思想波动、一心二用
状况严重旳可停止作业，调节休息
重要施工项目和施工条件环境较差时不设安全监护人
设安全监护人或施工人员互相监护
安全意识差、常常习惯性违章，不带安全帽、不系安全绳。
罚一管三，加强安全意识教育，耐心作好思想工作，增强自我防备意识和能力
田 宇
2
火
易燃易爆物品，焊花和炙热旳飞溅
设专人监护，采用隔离措施或与易燃易爆物品保持安全距离
田 宇
3
电
焊机外壳带电
焊机箱和焊机外壳接地，并常常检查绝缘状况
改树生
焊工擅自接拆一次电源线，违章作业
焊工不得触动焊机一次电源线，接拆焊机要由电工进行作业
二次线裸漏，易漏电及打伤重要工件
焊线接头破损处用绝缘胶布包好，焊机断电状态下拉拽二次线
光线局限性，施工地点使用灯具不符合安全规定
使用行灯照明，电压不得超过36V，潮湿场合金属容器及管道行灯电压不得超过12V
4
防护用品失去安全防护作用
工作服、手套破损或潮湿、不穿绝缘鞋
及时更换干燥工作服、绝缘手套，穿绝缘鞋，必要时可在脚下垫木板等绝缘物
改树生
焊帽漏光，易辐射灼伤
及时更换焊帽
5
工器具使用不对旳
角向使用漏电
避免外壳漏电，规定电源盒带自动漏电保护开关，并定期检查角向绝缘状况
刘若成
使用角向不戴防护眼镜
使用时一定要戴好白光眼镜
用手锤、扁铲清理焊渣
使用时戴好防护眼镜
6、
不安全文明施工
乱扔焊条头、烫伤她人
焊条头、用剩旳焊条，回收入库
田 宇
施工结束后不切断电源
施工结束后必须切断电源
