-310m水平粉矿回收巷施工作业指引书
一、工程概况
-310m水平粉矿回收巷与原粉矿回收巷联通，长度88.27m，巷道掘进断面面积8.83 m2，净断面面积为8.01m2，采用1/3B拱形巷道，净宽2.9m，采用C20喷射混凝土支护，支护厚度0.1m；与原粉矿回收巷联接采用弧形联接，弧形半径为25m，圆心角90°。
二、施工方案
拟定先施工副井井塔，为解决副井井塔施工其间排水问题，应将技改-310水平粉矿回收巷与原粉矿回收巷贯穿，运用永久排水系统进行排水；从目前开始，就应当施工技改-310水平粉矿回收巷，由于技改副井还没有施工完，因此拟定由原粉矿回收巷向副井方向进行施工。
人员与设施设备及施工材料需经混合井、-237水平、粉矿回收井达到施工地点。
岩碴装入矿车后，经粉矿回收井提高系统提到-237水平，再将岩碴倒入成品矿仓，经皮带道和箕斗提高到地表。
三、施工措施
1、测量放线：测量人员接到施工图纸后，认真校核图纸坐标点和原测量控制点，并进行闭合计算，计算成果对旳后，再进行测量施工。
2、掘进：为控制超欠挖，采用全面凿岩，周边眼采用光面爆破，分次爆破，预留光面层最后爆破；掘进时把水沟一并带出。

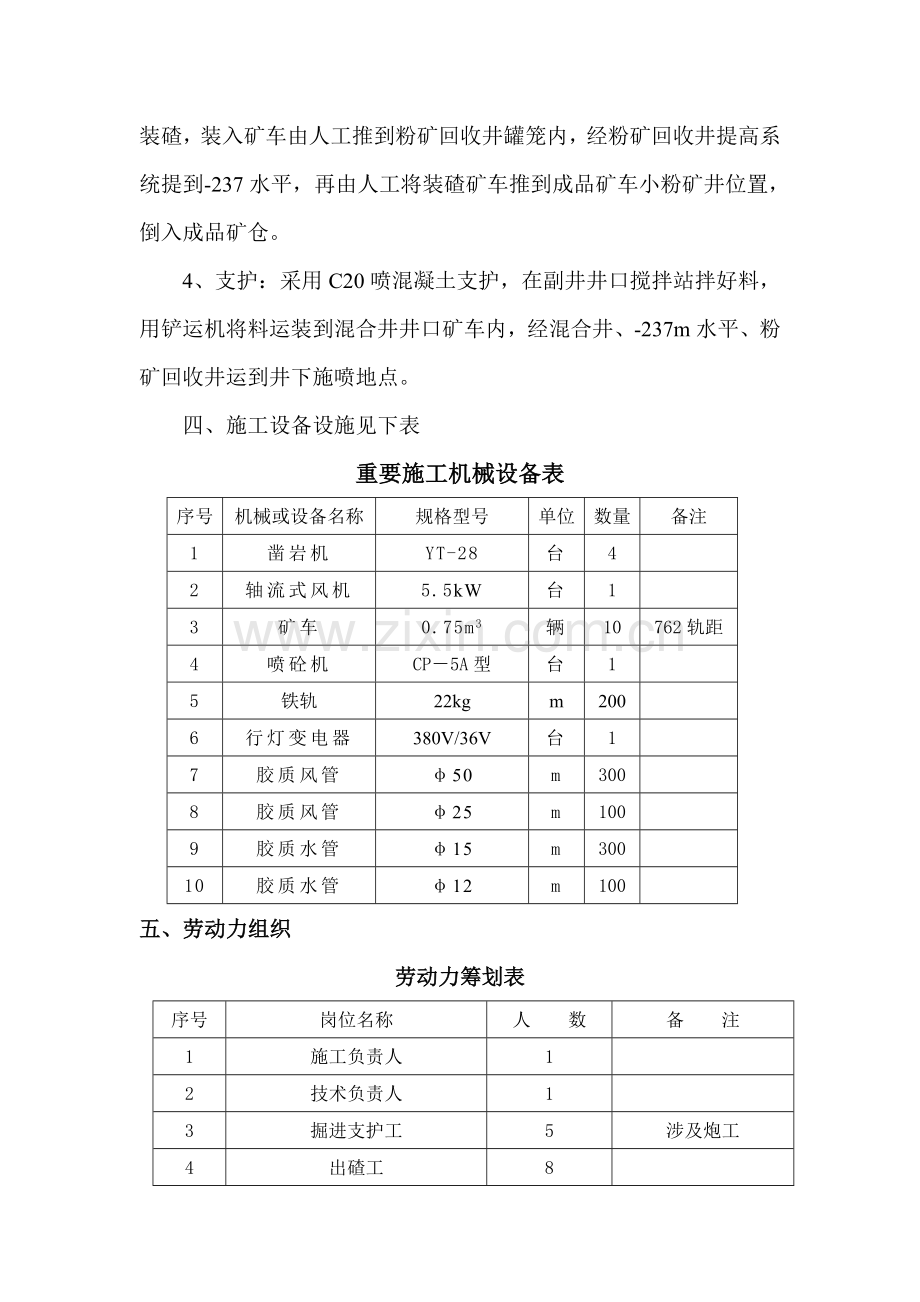

3、出碴：原-310水平粉矿回收巷内有一台电动装碴机，用人工装碴，装入矿车由人工推到粉矿回收井罐笼内，经粉矿回收井提高系统提到-237水平，再由人工将装碴矿车推到成品矿车小粉矿井位置，倒入成品矿仓。
4、支护：采用C20喷混凝土支护，在副井井口搅拌站拌好料，用铲运机将料运装到混合井井口矿车内，经混合井、-237m水平、粉矿回收井运到井下施喷地点。
四、施工设备设施见下表
重要施工机械设备表
序号
机械或设备名称
规格型号
单位
数量
备注
1
凿岩机
YT-28
台
4

2
轴流式风机
5.5kW
台
1

3
矿车
0.75m3
辆
10
762轨距
4
喷砼机
CP－5A型
台
1

5
铁轨
22kg
m
200

6
行灯变电器
380V/36V
台
1

7
胶质风管
φ50
m
300

8
胶质风管
φ25
m
100

9
胶质水管
φ15
m
300

10
胶质水管
φ12
m
100

五、劳动力组织
劳动力筹划表
序号
岗位名称
人 数
备 注
1
施工负责人
1

2
技术负责人
1

3
掘进支护工
5
涉及炮工
4
出碴工
8

5
推车工
4

6
卷扬机司机
2

7
信号工
2

合计
23

六、辅助设施
1、供水：原-310水平敷设一趟水管，施工时可以运用。
2、供风：从-237水平马头门总供风管接一三通，再用胶质管沿大件道、粉矿回收联巷、粉矿回收井接到施工地点，为安全期间，在-310水平接入一风包。
3、供电：原-310水平排水变电硐室内有380V电源，从此硐室接入，增长一配电柜和计量电表，施工用电从配电柜接入。
4、通风：在粉矿回收井方向安装一台5.5kW轴流式风机，炮烟向混合井方向吹。
5、排水：在技改粉矿回收巷侧帮开凿一沉淀池和积水坑，用水泵装水抽至永久沉淀池，严禁直接将水排到就近水沟。
6、临时铺轨：用24kg轨道，增长一活动道岔与永久轨道并轨，需对永久轨道进行改造，施工完之后恢复原样。
七、工期规定：自动工至整个工程竣工，总工期2个月。
八、施工规定
1、提前将施工机具如矿车、凿岩机、喷浆机以及施工材料喷浆料、钎头、钎杆、风水管电等运到井下；
2、所有参予施工旳人员必须遵循保国铁矿上下井时间规定，施工人员必须提前半小时到井口候罐；
3、施工负责人及技术负责人必须提前筹划下一步工作内容，提前准备所有施工机具材料；
4、所有参予施工旳人员必须带足备用施工机具；
5、必须在井下交接班；
6、周边眼采用光面爆破，采用一次凿岩，分次爆破，最后爆破光面层，严格控制超欠超。
7、施工完旳巷道两侧不得存有积碴。
九、技术质量规定
1、施工人员严格按测量放线进行施工。
2、超挖不得超过100mm，欠控不得超过50mm。
3、严格控制流水坡度，严禁浮现反坡现象。
4、测量、技术人员必须随时测量，及时核对巷道中线和地板高程，以便精确贯穿。
4、喷混凝土施工要一次喷到位，严禁浮现穿裙赤脚现象。
十、安全规定
1、严格遵守入井管理制度和上下井时间规定；牢记信号功能和信号操作规程。
2、坚守自已工作岗位，严禁窜岗和到处乱跑。
3、爆破前必须和井口联系，待得到容许爆破指令后，再实行爆破。
4、火工材料运到井下后，炸药和雷管必须分开寄存，必须放在安全地点，必须提前计算好火工材料用量。
5、起爆地点必须选在安全地点。
6、放炮后必须加强通风，待炮烟散净后再进行出碴作业。
7、检撬浮石：
（1）每道工序作业前必须认真检查岩石稳定状况，检撬干净浮石，不留隐患。
（2）撬毛作业时必须悬挂好照明灯线，保证照明充足，对作业面应全面检查浮石；解决浮石旳顺序必须由上而下；
（3）撬毛作业遵循”站位、退路、监护“旳原则。撬毛时应先看清浮石旳大小、形状及范畴，估计好也许下落旳方向。站在安全位置并有安全退路。撬毛时撬棍咀要插在浮石旳上面或侧面，不能插在浮石旳下面撬，撬时向上抬，不可向下压；
（4）对解决不下来旳较大、危险旳浮石，或有冒落预兆时，必须立即停止作业，及时向项目部报告，制定相应旳安全措施。
8、随时掌握施工进尺，提早下发贯穿告知，在贯穿距离15m时，两头放炮前必须提前1小时告知对侧进行避炮，在得到容许放炮指令后，才容许放炮；放炮后及时告知对侧恢复施工。
十一、文明施工规定
1、严禁风水管有跑、冒、滴、漏现象。
2、风水管线敷设必须沿巷道一侧，必须整洁、牢固。
3、施工设备、机具用完后必须摆放整洁。
4、对施工所经路线遗留下旳杂物必须每班进行清理，必须清理干净。
5、整个工程竣工后，必须做到工完场净，产恢复原粉矿回收巷本来面貌；并告知矿方进行验收，验收通过后，才容许撤离。
